Прямоходные виброплиты обеспечивают качественное уплотнение грунта и асфальта благодаря высокой частоте вибрации и направленному усилию от одиночного дебалансового вала. Техника с массой 70–90 кг считается универсальной, в то время как модели свыше 100 кг способны пробивать грунт на глубину до 35 см. Долговечность основания достигается послойной трамбовкой влажных материалов с использованием защитных ковриков.
Назначение оборудования прямого хода и физика послойного уплотнения

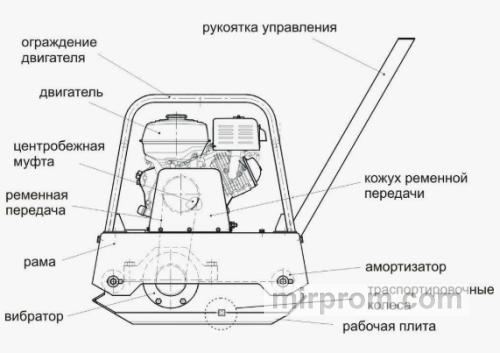

Принцип работы одиночного дебалансового вала
В основе работы этой техники лежит механическая вибрация. Вращательное движение от двигателя передается через центробежную муфту на один дебалансовый вал. Этот эксцентрик жестко закреплен на плите-основании агрегата. При вращении вала возникает направленная вынуждающая сила.
Она заставляет тяжелую металлическую подошву совершать частые удары по поверхности. Импульс передается вглубь сыпучего материала. Происходит быстрое разрушение связей между отдельными частицами. Воздух и избыточная влага интенсивно вытесняются наружу. Частицы сближаются и занимают устойчивое положение.
На практике: при однократном проходе нижняя часть подушки часто остается рыхлой. Конструкция неизбежно просядет под нагружкой. Трамбовать нужно в несколько слоев.
Технологические операции для прямоходных машин

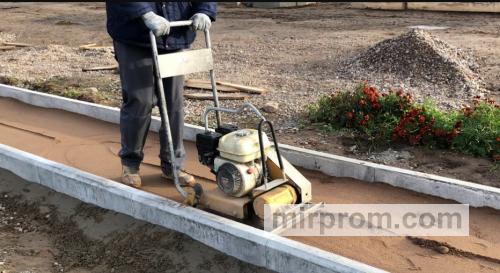

Агрегаты с прямым ходом незаменимы при благоустройстве небольших территорий. Они подходят для подготовки песчаной подушки под фундамент. С их помощью обустраивают пешеходные зоны и велосипедные дорожки. Малые габариты позволяют работать вплотную к стенам зданий. Компактная техника легко проходит по узким садовым дорожкам. Разворот машины осуществляет сам оператор за счет физического усилия.
Техника движется только вперед. Скорость проходки зависит от плотности материала. Для изменения направления движения требуется развернуть корпус на 180 градусов. Это оптимальное решение для открытых площадок.
Главные инженерные параметры и конструктивные особенности
Для точного подбора оборудования необходимо изучить рабочие показатели. Главными критериями являются эксплуатационная масса и центробежная сила.
Листайте таблицу вправо ↔️
| Весовая категория техники | Вынуждающая сила (кН) | Максимальный шаг проходки (мм) | Рекомендуемая глубина уплотнения (см) |
| Сверхлегкие (50–65 кг) | 10 – 11 | 150 | 15 |
| Универсальные (70–90 кг) | 12 – 15 | 250 | 25 |
| Тяжелые прямоходные (от 100 кг) | 16 – 20 | 350 | 35 |
* Показатели могут незначительно варьироваться в зависимости от влажности и фракции материала.
Взаимосвязь эксплуатационной массы и центробежной силы
Вес машины определяет толщину слоя материала для эффективной обработки. Легкие модели до 65 килограммов подходят для благоустройства газонов. Они не способны пробить крупный гранитный щебень. Средний класс весом до 90 килограммов считается самым универсальным. Такие агрегаты развивают силу удара до 15 килоньютонов. Они легко справляются с гравийно-песчаными смесями.
Тяжелое оборудование весом более центнера создает мощный импульс. Оно пробивает грунт на глубину до 35 сантиметров. При этом важна высокая частота вибрации. Она предотвращает появление волнообразных дефектов на поверхности.
Для мелкого песка важна высокая частота колебаний. Для крупного камня требуются большая масса и высокая центробежная сила удара.
Критерии надежности силового агрегата
В качестве привода производители используют четырехтактные бензиновые двигатели внутреннего сгорания. Популярны надежные моторы Хонда, Лонсин и Лифан. Навесная база двигатель крепится к раме через резиновые амортизаторы. Это снижает вредную вибрационную нагрузку на мотор. Важным элементом является датчик контроля уровня масла. Он мгновенно глушит зажигание при критическом наклоне картера.
Особое внимание уделяют воздушному фильтру. На стройплощадке всегда присутствует высокая запыленность. Двойная система фильтрации защищает поршневую группу от абразивного износа.
Сравнение прямоходных модификаций с реверсивными аналогами
Техническое устройство узла переключения хода
Конструкция реверсивных машин значительно сложнее. В их виброузле установлены два параллельных вала с шестернями. Они вращаются в противоположных направлениях. Переключение хода осуществляется за счет изменения их взаимного расположения. Для этого применяется гидравлический или механический привод управления.
У прямоходных аналогов вал всего один. Они конструктивно проще и значительно надежнее. В них отсутствуют сложные гидравлические магистрали. Это снижает общую стоимость и упрощает текущий ремонт.
Согласно данным технадзора: гидравлика реверсивных механизмов часто течет при сильных морозах. Простая одноосная система лишена этого недостатка.
Анализ работы оборудования в тупиковых зонах и траншеях
В стесненных условиях узких траншей реверс имеет решающее преимущество. Оператор просто переключает рычаг на рукоятке. Техника начинает движение назад по своему следу. При этом отсутствует необходимость разворота тяжелого корпуса в узком пространстве.
Прямоходная машина в тупике требует ручной эвакуации. Развернуть ее в траншее шириной 40 сантиметров невозможно. Происходит падение скорости выполнения работ. Приходится использовать дополнительные подъемные тросы.
Если вам необходимо надежное строительное оборудование для послойной трамбовки сыпучих материалов на парковках или тротуарах, рекомендуем выбрать оригинальные прямоходные виброплиты в каталоге сертифицированного поставщика с заводской гарантией.
Особенности работы с асфальтобетоном и штучными материалами

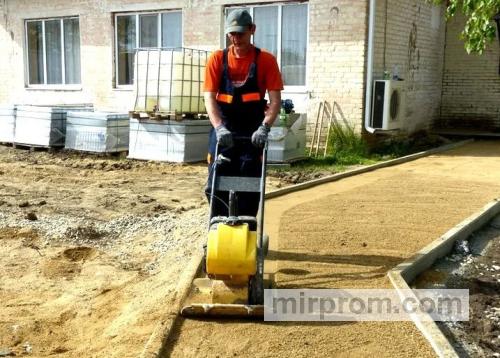

Подготовка песчано-гравийного пирога под плитку
Качественная тротуарная плитка требует идеального основания. Сначала отсыпается несущий слой из гранитного щебня. Каждую фракцию тщательно уплотняют за несколько проходов. Затем укладывают финишный слой песка или сухую цементную смесь. Перед трамбовкой материал обязательно проливают чистой водой из шланга.
Влага устраняет внутреннее трение между отдельными песчинками. Они укладываются плотнее под воздействием частых ударов. При работе с сухим материалом возникает недостаток песок просто вылетает из-под подошвы.
Монтажники-новички часто грешат тем, что заливают площадку водой до состояния жидкой грязи. Это грубейшая ошибка технологии. Песок должен быть влажным, но не мокрым.
Использование систем орошения и защитных ковриков
Для укладки горячего асфальта требуется специальная система смачивания подошвы. Конструкция включает пластиковый или металлический бак. Из него вода из бака самотеком или под давлением подается на металлическую подошву. Постоянное орошение исключает налипание битума на горячую чугунную подошву плиты.
При финальном выравнивании уложенной брусчатки используют демпфирующие коврики. Они изготавливаются из прочного полиуретана или толстой резины. Коврик крепится болтами непосредственно к металлическому основанию.
Правила эксплуатации, обслуживание и предотвращение зарывания плиты
Причины потери хода на переувлажненных грунтах
Иногда строительная техника начинает резко терять скорость. Она закапывается вглубь и садится на днище. Главная причина заключается в избыточной влажности обрабатываемого грунта. Мокрая глина или суглинок превращаются в пластичную массу. Подошва теряет необходимое сцепление с поверхностью.
Для исправления ситуации оператор должен плавно снизить обороты двигателя. Нельзя допускать дальнейшего буксования на одном месте. Машину аккуратно вытягивают за рабочую рукоятку на сухой участок.
Сервисный регламент эксцентрикового механизма
Долговечность техники зависит от регулярности технического обслуживания. Внутри виброузла находится жидкое трансмиссионное масло. Его уровень проверяют через специальное смотровое окно или заливную пробку. Замену смазки проводят строго по регламенту производителя. Также контролируют натяжение приводного ремня. На его поверхности не должно быть трещин и расслоений.
Для перемещения техники по территории используют навесные транспортировочные колеса. Они защищают металл от повреждений при езде по бетону.
Наш портал mirprom.com публикует детальные сервисные инструкции, которые значительно облегчают плановый подбор необходимых расходных элементов и защитных аксессуаров. Чтобы гарантировать долгий срок службы оборудования и исключить простои на объекте, приобретайте сертифицированные виброплиты через официальную дилерскую сеть с технической поддержкой.
Варианты реализации и финансовый аудит проекта
Самостоятельный монтаж и законная экономия
Сценарий «Эконом». При ограниченном бюджете собственными силами выполняется разметка участка, ручная выемка грунта под корыто основания и послойная отсыпка песчаной подушки. Экономия достигается за счет самостоятельного контроля толщины слоев и покупки мытого песка напрямую с карьера машинами-самосвалами. Категорически запрещено экономить на использовании или покупке качественного трамбовочного оборудования, так как ручная проливка без механического воздействия не защитит от будущих просадок фундамента или дорожек.
Привлечение частного мастера и контроль качества

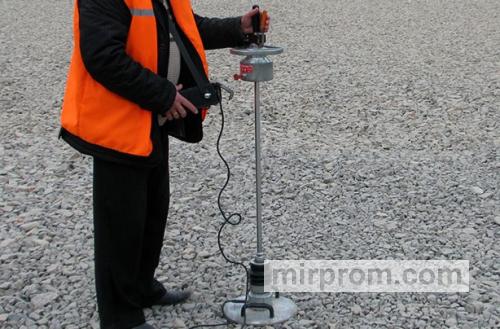

Сценарий «Оптимальный». Привлечение квалифицированного исполнителя со своим парком малой механизации позволяет существенно сократить сроки дорожно-строительных работ. На этапе проведения замеров важно уточнить у специалиста точный вес его рабочей плиты и планируемый коэффициент уплотнения материалов. Контроль скрытых работ заключается в проверке жесткости основания: после проходов оборудования на поверхности песчаного или щебеночного слоя не должно оставаться глубоких следов от обуви.
Делегирование профильной компании под ключ
Сценарий «Премиум/Бизнес». Полный комплекс инженерных изысканий, проектирование дренажной системы и укладка финишного покрытия доверяются специализированной подрядной организации. Заказчик полностью освобождается от необходимости подбора материалов и контроля параметров плотности пирога, получая официальный договор с фиксированной сметой. Высокие затраты полностью компенсируются выдачей исполнительной документации, долгосрочной юридической гарантией и применением тяжелой производительной техники.
Часто задаваемые вопросы (FAQ)
Какую функцию выполняет водяной бак на оборудовании?
Вода из пластикового или металлического резервуара подается на рабочую поверхность чугунного основания через перфорированную трубку. Жидкость предотвращает налипание вязкого горячего дегтя и битума при ремонте дорожного полотна, а также минимизирует образование плотного облака пыли при сухой трамбовке отсева.
Какой слой песка способна пробить машина весом восемьдесят килограммов?
Оборудование данной весовой категории эффективно справляется с послойным уплотнением сыпучих материалов толщиной не более двадцати-двадцати пяти сантиметров за один рабочий проход. Попытка уплотнить более толстую подушку приведет к тому, что нижняя часть пирога останется рыхлой и подвижной.
Чем литая чугунная подошва отличается от сварной стальной?
Литой чугун обладает повышенной износостойкостью при постоянной работе с высокоабразивными материалами, такими как гранитный щебень или гравий. Сварные стальные подошвы из листового проката легче, но они сильнее подвержены истиранию и деформации геометрии краев при случайных ударах о твердые препятствия.
Как часто необходимо очищать воздушный фильтр ДВС?
Проверку и продувку бумажного или поролонового фильтрующего элемента следует выполнять каждые десять моточасов работы в условиях сильной запыленности. Эксплуатация агрегата с забитой системой фильтрации приводит к падению мощности, росту расхода горючего и ускоренному износу цилиндропоршневой группы.
