Технические параметры и специфика применения термопластиковых рукавов
Конструктивные особенности современных полимерных трубопроводов
Полимерные гибкие магистрали высокого давления постепенно вытесняют классические резиновые шланги из современных гидросистем. Основу конструкции составляет внутренний слой из износостойкого термопластичного полиэфира или полиамида. Этот материал обладает идеальной гладкостью стенок и минимальным коэффициентом гидравлического сопротивления. Конструкцию усиливают оплеткой из полиэфирных нитей, арамидного волокна или прочной стальной проволоки. Наружный защитный полиуретановый кожух оберегает внутреннюю структуру от порезов, ультрафиолета и воздействия агрессивной химии. Для комплектации ответственных узлов спецтехники инженеры рекомендуют использовать оригинальные термопластиковые рукава, которые сохраняют гибкость при экстремальных температурах.
Полимерные материалы весят в два раза меньше резиновых аналогов. Это снижает общую массу подвижных узлов станков и мобильных машин.
На реальных объектах сталкивались с тем, что:
- Заказывают бухту. Описание процесса без учета минимального радиуса деформации полимера.
- Забывают проверить. Описание процесса совместимости внутреннего слоя чулка с агрессивной заводской химией.
Листайте таблицу вправо ↔️
| Тип полимерного рукава | Максимальное давление (бар) | Минимальный радиус изгиба (мм) | Наружное покрытие | Минимальный внутренний диаметр (мм) |
| Однооплеточный полиэфир | 250 | 35 | Полиуретан | 6,1 |
| Двухоплеточный арамид | 700 | 50 | Полиамид | 4,8 |
| Стальной корд (сверхвысокое) | 1100 | 95 | Полиуретан | 3,2 |
* Параметры могут незначительно варьироваться в зависимости от производителя.
Правила выбора фитингов и технология обжима термопластиковых рукавов
Нюансы подбора концевой арматуры для полимеров

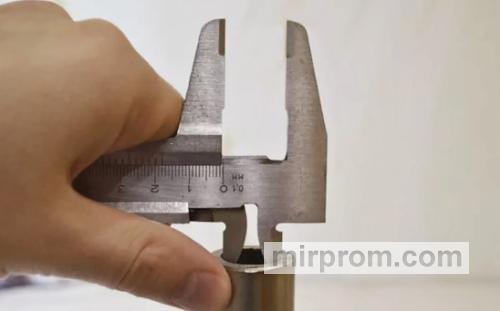

Пластиковый чулок обладает повышенной жесткостью по сравнению с мягким каучуком. При попытке запрессовать стандартную арматуру от обычных шлангов фитинг вылетает при первом же скачке давления. Хвостовики штуцеров для термопластиковых изделий имеют уменьшенную высоту и особый профиль гребенки. Обжимная муфта имеет более тонкие стенки и продольные внутренние ребра. В процессе прессования металл плавно деформирует пластик без разрушения каркаса. Применение пресса с точной калибровкой кулачков гарантирует полную герметичность соединения. Монтажники часто используют фитинги с метрической резьбой и уплотнительным конусом на 60 градусов. Для нестандартных штуцеров применяют фланцевые замки или резьбовые соединения американских стандартов.
Каждый тип полимера требует строгого соблюдения параметров диаметра обжима по таблице производителя. Недожим приводит к срыву концевой арматуры под нагрузкой.
Гидравлическая фильтрация как фактор долговечности промышленного оборудования
Как предотвратить абразивный износ гидроцилиндров

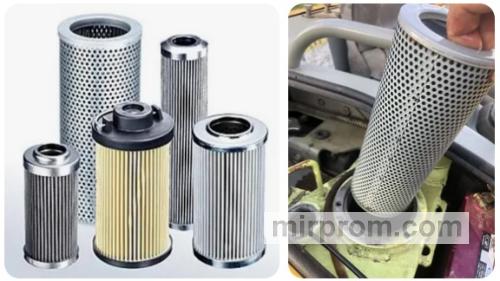

Твердые частицы мусора в масле вызывают быстрый износ прецизионных пар гидронасосов. Экономия на регламентной замене картриджа приводит к тому, что микроскопическая стружка стирает уплотнения насоса, превращая рабочее масло в бесполезную взвесь. Мелкая фракция загрязнений заклинивает золотники распределителей и разрушает зеркало штока цилиндра. Своевременно установленные в напорную магистраль гидравлические фильтры задерживают до 99% механических примесей, защищая клапаны от заклинивания. Выбор фильтрующего элемента зависит от величины потока масла и требуемого класса чистоты. Корпуса оснащают перепускными клапанами для защиты системы при холодном пуске. Встроенный индикатор оперативно сообщает о необходимости обслуживания забитого картриджа.
По опыту технадзора, около 80% всех поломок гидросистем происходит из-за грязного масла.
Монтажники-новички часто грешат тем, что:
- Монтируют копеечный. Описание процесса установки воздушного сапуна на бак в сильно запыленном цеху.
- Игнорируют показания. Описание процесса контроля вакуумного манометра до полной остановки исполнительных механизмов линии.
Для оперативного подбора аналогов импортных элементов рекомендуем использовать базу данных на сайте mirprom.com, которая содержит актуальные артикулы.
Варианерализации и финансовый аудит проекта
Самостоятельный монтаж и законная экономия
Покупка готовых стандартных магистралей в размер позволяет обойтись без затрат на оплату труда сторонних бригад. Своими силами можно выполнить визуальный осмотр трассы, заменить сапуны гидробака и очистить сливные сетки. Категорически запрещено экономить на толщине стенок полимерных трубок и пытаться восстановить деформированные металлические муфты кустарным способом. Ручной инструмент не обеспечит требуемую силу сжатия стальной юбки на жестком чулке. Приобретение компонентов Parker Hannifin или Hydac напрямую у поставщиков исключает наценку посредников.
Привлечение частного мастера и контроль качества
Сбалансированный вариант при локальной поломке на мобильной технике. При выборе специалиста на замер РВД важно сразу уточнить наличие мобильного кримпера и поверочного инструмента. В ходе приемки скрытых работ проверяется отсутствие перекручивания рукавов вдоль оси при затяжке гаек и правильность установки уплотнительных колец в конусные соединения. Ошибки мастера ведут к быстрой порче внешнего слоя шланга о подвижные детали машин.
Делегирование профильной компании под ключ
Единственное проверенное решение для модернизации технологических линий заводов и крупных гидравлических комплексов. Профессиональный подбор аналогов импортных брендов по официальному договору гарантирует полное соответствие классу чистоты масла. Заказчик получает на руки полный пакет исполнительной технической документации, протоколы стендовых испытаний на разрыв и длительную гарантию на всю партию изделий. Инженеры компании проводят точный расчет расхода жидкости и подбирают микронность фильтрации. Представители сервиса используют сертифицированные станки для обжима элементов серии SF-Filter или MP Filtri. Собственное производство компании и склад в Лобне сокращают время поставки готовых комплектов.
Часто задаваемые вопросы (FAQ)
Почему рвется наружный слой полимерного шланга?
Причиной становится постоянное трение незащищенного корпуса о металлические узлы машины или неверно рассчитанный угол изгиба при монтаже. Динамическая масса подвижного узла создает избыточное натяжение оболочки. Для предотвращения износа применяют текстильные кожухи и защитные пластиковые спирали.
Как определить износ фильтроэлемента без датчика?
Косвенными признаками служат ощутимый нагрев корпуса насоса, появление постороннего гула при работе гидроцилиндров и замедление скорости отклика исполнительных механизмов. Загрязнение жидкости мелкими частицами снижает давление в системе. Регулярный технический осмотр и замена фильтров по графику предотвращают аварийную остановку оборудования.
