Промышленное взвешивание требует оборудования, способного работать в условиях вибрации, запылённости и перепадов температур без потери точности. крановые весы российского производства «Тензо-М» обеспечивают измерения с погрешностью ±0,1% от номинала при динамических нагрузках. Практика металлургических комбинатов подтверждает: внедрение сертифицированных систем сокращает потери сырья на 3–7% за счёт исключения субъективных ошибок оператора. Важна не только точность, но и скорость стабилизации — современные модели выдают результат за 2–4 секунды после захвата груза.

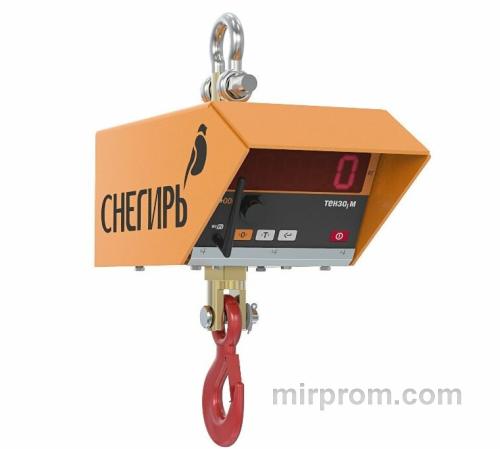

Выбор между моделями ВК «Снегирь» и ВК «Стриж» начинается с анализа технологических задач. Первая серия рассчитана на нагрузку 1 и 2 тонны, вторая — на 5, 10 и 20 тонн. Инженеры рассчитывают запас прочности подвесных элементов с учётом динамических коэффициентов 1,3–1,5 при резком старте крана. Результатом становится спецификация с параметрами грузоподъёмности, классом точности по ГОСТ 8.453-82 и требованиями к защите корпуса. При необходимости адаптировать решение под объект согласовывают тип дисплея, способ передачи данных и интеграцию с 1С или SAP.
Тензометрические датчики растяжения преобразуют механическую деформацию в электрический сигнал, пропорциональный приложенной нагрузке. Мостовая схема включения компенсирует температурные дрейфы в диапазоне −30…+50 °C. Цифровая фильтрация подавляет высокочастотные помехи от крановых приводов, а алгоритмы усреднения исключают влияние раскачивания груза. Важно не только что измеряется, но и как обрабатываются данные: адаптивные пороги стабилизации предотвращают преждевременную фиксацию результата. Надёжность достигается дублированием критических узлов и защитой от перегрузок на 150% от номинала.
Архитектура управления включает первичный преобразователь, весовой терминал ТВ-005 и каналы передачи данных. Локальные дисплеи с яркими светодиодами обеспечивают видимость показаний с 30 метров. Беспроводной модуль Wi-Fi собственной разработки передаёт данные в диспетчерскую без прокладки кабелей. Разделение функций исключает каскадные отказы: при потере связи весы сохраняют автономность, фиксируя результаты во внутренней памяти. Инженеры настраивают приоритеты аварийных сигналов и калибруют аналоговые выходы. Корректная настройка на этапе ввода определяет ресурс компонентов и точность учёта.
Технические характеристики моделей Снегирь и Стриж
Регламентирующие документы устанавливают требования к прочности, точности и безопасности грузоподъёмных средств с функцией взвешивания. Крановые весы должны обеспечивать непрерывный мониторинг нагрузки с фиксацией превышений в журнале событий. Базовые алгоритмы оперируют пропорционально-интегральным регулированием, адаптированным под инерционность подвеса. Инженеры настраивают коэффициенты фильтрации с учётом массы груза и амплитуды колебаний. При превышении 110% от номинала система инициирует предупреждение, при 150% — блокирует подъём. (ГОСТ 30128-2014, ПБ 10-382-00)
Стандарты требуют разделения функций измерения и сигнализации. Аварийные блоки работают независимо от диспетчерского ПО, обеспечивая отключение привода при перегрузке или обрыве датчика. Локальные контроллеры сохраняют работоспособность при потере связи. Архитектура предусматривает ручное дублирование для критических операций. Практика показывает: внедрение аппаратных блокировок снижает вероятность аварий. Переходные процессы моделируются на этапе проектирования, что оптимизирует время стабилизации показаний. Точность взвешивания зависит от качества настройки фильтров и калибровки под условия эксплуатации.
| Параметр | ВК «Снегирь» | ВК «Стриж» | Метод проверки | крановые весы цена |
| Грузоподъёмность | 1; 2 т | 5; 10; 20 т | Поверка эталонными грузами | от 60 700 ₽ |
| Класс точности | III по ГОСТ 8.453 | III по ГОСТ 8.453 | Сравнение с образцовыми весами | от 129 100 ₽ |
| Дискретность отсчёта | 0,1–0,5 кг | 1–5 кг | Тестовая нагрузка | включено в комплект |
| Защита корпуса | IP65 | IP65–IP67 | Испытание на пылевлагозащиту | по модификации |
| Автономная работа | до 50 часов | до 50 часов | Тест разряда аккумулятора | не тарифицируется |
| Интерфейсы | Wi-Fi, ИК-пульт | Wi-Fi, RS-485, ИК-пульт | Проверка связи | от 3 500 ₽/опция |
Регулирование чувствительности осуществляется через программируемые коэффициенты усиления. Плавная обработка сигнала исключает скачки показаний при резких изменениях нагрузки. Датчики температуры формируют обратную связь для коррекции погрешности в реальном времени. Антивибрационные подвесы синхронизируются с кинематикой крана, предотвращая избыточные напряжения в тензоэлементах. Важно учитывать инерционность механической системы: изменение положения груза требует времени для затухания колебаний. Алгоритмы вводят временные задержки, чтобы исключить ложные срабатывания. Стабильность параметров достигается предварительным расчётом динамических нагрузок.
Интеграция в учётные системы и передача данных
Внедрение систем взвешивания требует точной привязки технических параметров к физической инфраструктуре. Монтаж начинается с проверки несущих конструкций крюковой подвески и подготовки площадок для индикаторных панелей. Инженеры размещают оборудование с учётом доступа для обслуживания и защиты от механических повреждений. Подвесные элементы крепятся на высокопрочных болтах с контролем момента затяжки. Герметичность соединений проверяется испытаниями на вибрационную стойкость. Несоответствие требованиям ведёт к износу тензодатчиков и снижению точности.
Электрические цепи собираются согласно проектным схемам. Силовые линии отделяются от низковольтных трасс металлическими экранами. Датчики устанавливаются в зонах, исключающих прямое воздействие ударов. Кабели прокладываются в гофрированных рукавах с заземлённой оплёткой, снижающей влияние помех от частотных преобразователей. Клеммные колодки маркируются согласно схемам. Ошибки адресации приводят к некорректным показаниям. Монтаж требует поэлементного тестирования перед подачей напряжения.
- Настройка модуля Wi-Fi для передачи данных в локальную сеть предприятия
- Конфигурация протоколов Modbus RTU/TCP для интеграции с АСУ ТП
- Калибровка аналоговых выходов 4–20 мА под внешние контроллеры
- Тестирование ИК-пульта дистанционного управления в условиях цеха
- Проверка автономной работы от аккумулятора при отключении питания
- Документирование настроек для передачи объекта в эксплуатацию
Пусконаладочные работы включают настройку коэффициентов усиления и проверку логики аварийных отключений. Инженеры загружают прошивки, настраивают таблицы соответствия регистров. Тестирование производится поэтапно: отдельные узлы, синхронизация подсистем, комплексный режим. Переходные процессы записываются в архив для анализа. Корректировка уставок выполняется на основе данных о фактических нагрузках. Документирование каждого этапа обеспечивает прозрачность процесса. Обслуживание начинается с регламента, учитывающего ресурс компонентов и условия эксплуатации.
Эксплуатация в производственных условиях
Финансовая нагрузка на этапе эксплуатации определяется стоимостью поверки, замены расходных элементов и регламентных работ. Сертифицированные системы снижают переменные затраты за счёт увеличения межповерочных интервалов и предотвращения штрафов за неточный учёт. Предиктивная аналитика прогнозирует дрейф характеристик тензодатчиков на основе трендов показаний. Инженеры получают уведомления о необходимости калибровки до выхода погрешности за допустимые пределы. Плановая поверка выполняется в технологические окна, исключая простои. Экономия формируется за счёт снижения рисков и увеличения ресурса компонентов.
Регламенты технического обслуживания дифференцируются по классам точности и условиям эксплуатации. Склады с агрессивной средой требуют частой проверки герметичности. Производственные цеха с вибрациями нуждаются в усилении демпфирования. Автоматизация позволяет адаптировать циклы обслуживания под фактическое состояние компонентов. Датчики перегрузки инициируют диагностику только при достижении порогового значения. Интеграция данных в единую платформу управления обеспечивает прозрачность затрат. Формирование отчётов в автоматическом режиме исключает человеческий фактор.
Анализ эксплуатационных данных выявляет скрытые резервы экономии. Сравнение фактических показаний с расчётными моделями позволяет корректировать коэффициенты. Инженеры настраивают пороги стабилизации, снижая время цикла без нарушения точности. Использование беспроводной передачи данных исключает затраты на прокладку кабелей. Управление приоритетами нагрузки предотвращает превышение допустимых значений. Стабильность параметров достигается многоуровневой защитой и дублированием критических узлов. Отказ одного элемента не приводит к потере функциональности благодаря резервированию.
Метрология и поверка оборудования
Показатели надёжности систем взвешивания зависят от качества первичной калибровки и периодической поверки. Автоматизированная настройка снижает погрешность за счёт адаптации к динамике конкретного крана. Алгоритмы учитывают массу крюковой подвески, инерционность привода и внешние возмущения. Прогнозные модели используют исторические данные для предварительной корректировки коэффициентов. Это исключает необходимость многократных пробных взвешиваний. Инвестиции в профессиональную калибровку увеличивают ресурс тензодатчиков и снижают риск механических повреждений.
Интеграция с системами учёта позволяет сопоставлять данные о массе с производственными результатами. Инженеры анализируют удельные показатели по партиям или сменам. Сравнительные отчёты формируют основу для решений о модернизации. Автоматизация исключает ручные операции по вводу данных. Данные передаются в корпоративные ERP-системы, где сопоставляются с финансовыми показателями. Выявление аномалий в реальном времени позволяет быстро реагировать на отклонения. Российские производители обеспечивают доступность запасных частей и квалифицированную поддержку.
Экономика покупки и совокупная стоимость владения
Финансовая эффективность внедрения определяется балансом инвестиций, эксплуатационных расходов и предотвращённых потерь. Модель ВК «Снегирь» с грузоподъёмностью 1–2 тонны подходит для небольших производств. Стоимость от 60 700 ₽ обеспечивает окупаемость за счёт точного учёта сырья. Для средних и крупных предприятий оптимальны модели ВК «Стриж» с нагрузкой 5–20 тонн. Инвестиции от 129 100 ₽ компенсируются снижением потерь и интеграцией с учётными системами.
Расчёт совокупной стоимости владения включает цену оборудования, монтаж, поверку, замену аккумуляторов и ремонт. Качественные крановые весы с защитой IP65–IP67 и автономной работой до 50 часов снижают частоту обслуживания. Производители с полным циклом изготовления обеспечивают доступность запчастей. Практика комбинатов (Северсталь, ММК, ОЭМК) подтверждает: использование сертифицированного оборудования сокращает простои кранового хозяйства на 15–25% за год. Важно учитывать стоимость владения на горизонте 5–7 лет.
Анализ возвратов инвестиций показывает: точное взвешивание исключает перерасход сырья и споры с контрагентами. Автоматизация передачи данных в 1С или SAP устраняет ручной ввод. Инженеры рассчитывают удельные затраты на тонну взвешенного груза. Выявление скрытых резервов — снижение брака, оптимизация загрузки, ускорение приёмки — формирует основу для масштабирования. Стабильность поставок отечественного оборудования защищает от валютных рисков.
Какой межповерочный интервал у крановых весов ВК «Снегирь» и ВК «Стриж»?
Стандартный интервал поверки составляет 12 месяцев согласно ГОСТ 8.453-82. При интенсивной эксплуатации в агрессивных условиях рекомендуется внеплановая калибровка каждые 6 месяцев. Некоторые модификации допускают увеличение интервала до 2 лет при стабильных показаниях.
Можно ли интегрировать весы с 1С или другой учётной системой?
Современные модели оснащаются модулем Wi-Fi собственной разработки для передачи данных в локальную сеть. Интеграция с 1С, SAP и другими платформами осуществляется через стандартные протоколы Modbus или API. Настройка занимает 2–4 часа без остановки производственного процесса.
