Пригар — распространённый дефект литья, проявляющийся в прочном сцеплении формовочного материала с поверхностью отливки. Он увеличивает затраты на механическую обработку и процент брака. Противопригарные покрытия для литейных форм создают термостойкий барьер, предотвращающий проникновение расплава в поры формы и химические реакции с песком. Грамотный подбор состава снижает риск дефектов на 40–60%, повышая выход годного литья. Для производств, ищущих сертифицированные решения с адаптацией под технологические процессы, профессиональные литейные покрытия представлены в каталогах специализированных поставщиков, где учитываются требования к огнеупорности, газопроницаемости и скорости сушки.
Эффективность защитного слоя зависит от трёх параметров: огнеупорности наполнителя, адгезии к основе и равномерности нанесения. Покрытия на спиртовой основе высыхают за 15–30 минут, обеспечивая высокую производительность при серийном производстве. Водоразбавляемые составы безопаснее в обращении, но требуют 40–60 минут на сушку. Практика литейных цехов подтверждает: нарушение режима сушки — основная причина отслоения защитного слоя при заливке. Важно не только выбрать тип покрытия, но и контролировать вязкость суспензии, толщину слоя и качество подготовки поверхности формы.
Механизм образования пригара и роль защитного слоя
Пригар формируется на границе «расплав — форма» под воздействием температуры, давления и химической активности металла. Выделяют физический пригар (проникновение жидкого металла в поры формы) и химический (образование силикатных соединений при реакции расплава с кварцевым песком). Риторический вопрос: почему даже при качественной формовке возникает пригар? Ответ — в локальных перегревах и тепловых узлах отливки, где металл остывает медленнее. Защитное покрытие блокирует оба механизма: огнеупорный наполнитель отражает тепло, а связующее создаёт непроницаемую плёнку.
Критические факторы риска: температура заливки свыше 1500 °C для стали, давление металла в нижних частях формы, крупнозернистый песок с низкой плотностью. Покрытие компенсирует эти параметры за счёт высокой седиментационной устойчивости (≥98%) и содержания огнеупорного наполнителя >70%. Инверсия приоритетов недопустима: сначала расчёт тепловой нагрузки, затем подбор состава, только после — нанесение. Подрядчики отмечают, что экономия на толщине слоя (менее 0,2 мм) приводит к локальным прорывам защитного барьера и точечному пригару.
Классификация составов по основе и наполнителю
Литейные покрытия классифицируют по двум ключевым признакам: дисперсионной среде и типу огнеупорного наполнителя. Спиртовые составы на основе изопропанола обеспечивают быстрое высыхание и высокую адгезию, востребованы в массовом производстве. Водоразбавляемые аналоги безопаснее, но требуют строгого контроля влажности в зоне сушки. Выбор основы влияет на производительность участка и требования к вентиляции.
Огнеупорные наполнители определяют термостойкость и химическую инертность слоя:
| Наполнитель | Температурный предел | Применение | Особенности |
| Циркон | до 1750 °C | Сталь, высокопрочный чугун | Высокая химическая стойкость |
| Корунд | до 1800 °C | Тяжёлое чугунное литьё | Устойчивость к термоударам |
| Хромит | до 1650 °C | Тепловые узлы стальных отливок | Захолаживающий эффект |
| Графит | до 1400 °C | Серый чугун, медные сплавы | Разделительные свойства |
| Тальк | до 1300 °C | Тонкостенное литьё, цветные сплавы | Гладкая поверхность отливки |
При формировании заявки учитывайте не только тип сплава, но и способ нанесения: окунание требует вязкости 8–12 с по вискозиметру ВЗ-246, распыление — 15–20 с. Ошибки в подборе реологии приводят к потёкам или неполному покрытию поверхности. Если требуется адаптировать состав под специфику производства (например, снизить содержание спирта или изменить дисперсность наполнителя), рациональнее заказать литейные покрытия с индивидуальной доработкой характеристик — это исключает риски несовместимости с существующей технологией.
Подбор покрытия под сталь, чугун и цветные сплавы

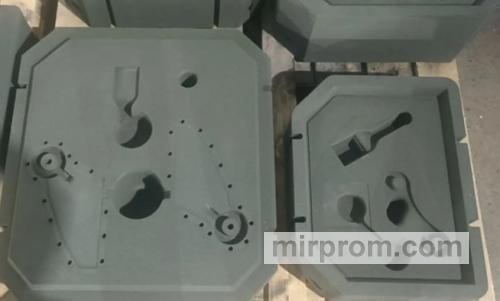

Для стального литья с температурой заливки 1550–1650 °C рекомендованы цирконовые или корундовые составы с содержанием наполнителя ≥70%. В проблемных зонах (тепловые узлы, массивные сечения) применяют хромитовые покрытия с захолаживающим эффектом, снижающим риск пригара на 30–40%. Важно: толщина слоя должна составлять 0,2–0,4 мм — меньшие значения не блокируют проникновение металла, большие — растрескиваются при сушке.
Чугунное литьё требует учёта марки сплава. Для высокопрочного чугуна с шаровидным графитом подходят цирконовые суспензии, для серого чугуна — графитовые или тальковые составы, обеспечивающие чистоту поверхности. Цветные сплавы (алюминий, медь, бронза) менее агрессивны, но чувствительны к газовыделению: здесь востребованы водоразбавляемые покрытия с повышенной газопроницаемостью и быстрым высыханием.
Практика показывает: 80% случаев пригара связаны не с составом покрытия, а с нарушением технологии нанесения. Ключевые контрольные точки: очистка формы от пыли, равномерность слоя, полная сушка перед заливкой. Регулярный аудит процесса и лабораторный контроль седиментационной устойчивости суспензии поддерживают стабильное качество отливок на уровне 99,1–99,5%.
Частые вопросы по технологии нанесения
Как контролировать толщину нанесённого слоя?
Оптимальный метод — визуальный контроль по укрывистости и использование эталонных образцов. Для точных измерений применяют толщиномеры магнитного или вихретокового типа. Норма: 0,2–0,4 мм для спиртовых составов, 0,3–0,5 мм для водоразбавляемых. Отклонения корректируют изменением вязкости суспензии или количества проходов при распылении.
Можно ли смешивать покрытия разных типов?
Не рекомендуется. Различия в связующих, дисперсионной среде и реологии приводят к расслоению, потере адгезии и неравномерной сушке. Если требуется комбинированный эффект (например, циркон + графит), заказывают готовую смесь у производителя с лабораторной проверкой совместимости компонентов.
Какой срок хранения противопригарных составов?
Спиртовые покрытия сохраняют свойства 6–12 месяцев при температуре +5…+25 °C в герметичной таре. Водоразбавляемые аналоги — 3–6 месяцев при исключении замерзания. Перед использованием суспензию перемешивают до однородного состояния и проверяют вязкость. Просроченные материалы теряют седиментационную устойчивость и адгезию.
Как утилизировать отходы покрытий?
Остатки спиртовых составов собирают в закрытые ёмкости и передают лицензированным организациям для регенерации или сжигания. Водоразбавляемые отходы нейтрализуют, осаждают твёрдую фазу и утилизируют как промышленный мусор. Требования фиксируются в паспорте безопасности материала и регламентах предприятия.
