История завода и производственные мощности
Товарищество с ограниченной ответственностью «Завод многопрофильного оборудования» начало свою деятельность в 1999 году. Предприятие создали на базе крупного машиностроительного завода оборонного профиля в городе Петропавловске (Республика Казахстан). Скажу прямо — это был стратегически важный шаг для развития отечественного машиностроения.
Сегодня ТОО «ЗМО» занимает лидирующие позиции среди производителей бурового и энергетического оборудования в республике. Ассортимент продукции включает:
- ✓ буровые станки для геологоразведочных работ;
- ✓ оборудование для бурения скважин;
- ✓ технику для добычи твердых полезных ископаемых;
- ✓ вспомогательное оборудование (элеваторы, талевые блоки);
- ✓ запасные части для предприятий энергетической отрасли.
Завод располагает разнопрофильными производственными мощностями. Здесь установлено современное технологическое оборудование. Но главное — это люди. Высококвалифицированный персонал, собственное конструкторско-технологическое бюро, солидный опыт изготовления и ремонта сложной техники. Именно такой комплексный подход позволяет предприятию удерживать лидерство на рынке.
Освоение новых технологий обработки
Осенью 2013 года произошло знаковое событие. ТОО «ЗМО» приобрело CAM-систему FeatureCAM у компании «Делкам-Урал». Это программное обеспечение разработано компанией Delcam и предназначено для автоматизированной разработки управляющих программ.
| Характеристика | Значение |
|---|---|
| Год внедрения | 2013 |
| Тип обработки | Пятиосевая позиционная (3+2) |
| Стойка ЧПУ | Sinumerik 840D |
| Основная продукция | Долота PCD различного типоразмера |
| Производитель ПО | Delcam |
Почему именно FeatureCAM? Ответ прост — широкие возможности программного продукта. За небольшой период времени предприятие освоило изготовление линейки новой продукции. Речь идет о породоразрушающих долотах PCD различного типоразмера и модификаций. Впечатляет, правда?
Автоматизация программирования станков ЧПУ
Для изготовления долот используется пятиосевая позиционная фрезерная обработка по схеме «3+2». Тут всё ясно — написание кода управляющих программ вручную просто невозможно. Слишком сложная геометрия деталей. FeatureCAM позволила автоматизировать этот процесс.

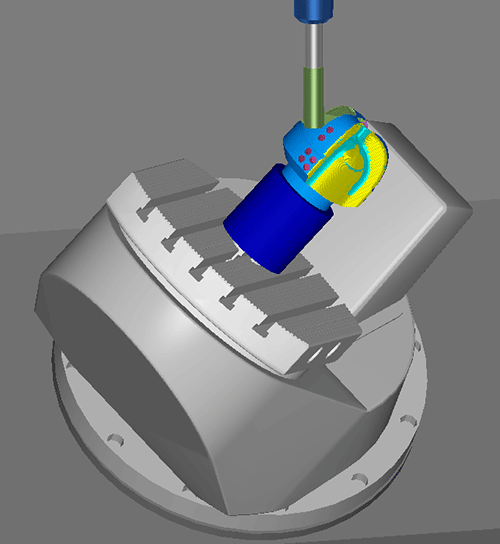

Рис. 1. Компьютерная симуляция процесса обработки

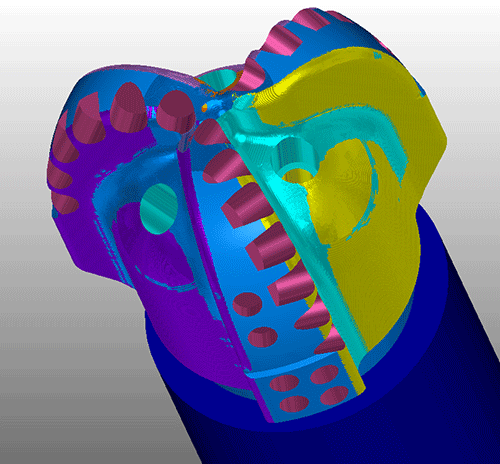

Рис. 2. 3D-модель долота PCD
По мере совершенствования навыков работы в программном обеспечении технологи-программисты значительно сократили трудозатраты. Теперь программирование новых деталей занимает меньше времени. А качество управляющих программ выросло.
Пятиосевая обработка долот PCD
Что такое пятиосевая обработка? Если просто — это возможность обрабатывать деталь с пяти сторон без переустановки. Для долот PCD это критически важно. Геометрия режущих кромок требует высокой точности.
FeatureCAM справляется с этой задачей. Программное обеспечение автоматически рассчитывает траектории движения инструмента. При этом учитываются все ограничения станка. Результат — надежные управляющие программы, которые работают без сбоев.
Обучение персонала и практические результаты
Первоначальный курс обучения специалисты «Делкам-Урал» провели непосредственно на предприятии ТОО «ЗМО». Это правильный подход. Теория без практики — ничто. Учебный курс включал несколько модулей:
- → трехосевое фрезерование;
- → пятиосевая позиционная обработка;
- → компьютерная 3D-симуляция обработки на станке.
Рис. 3. Визуализация процесса фрезерования
Рис. 4. Изготовленное долото PCD
По окончании курса специалисты предприятия получили именные сертификаты пользователей FeatureCAM. Но главное — эффективность обучения. Она значительно увеличилась за счет проработки реальных проектов долот. Разработанные управляющие программы тестировали и дорабатывали на оборудовании предприятия.
Для этого специалисты «Делкам-Урал» разработали пятиосевой фрезерный постпроцессор для стойки Sinumerik 840D. Постпроцессор протестировали во время обучения. Затем отладили в процессе опытной эксплуатации станка. Такой комплексный подход дал результат.
Экономический эффект от внедрения CAM-системы
Какие выгоды получило предприятие? Давайте разберемся.
| Показатель | До внедрения | После внедрения |
|---|---|---|
| Способ программирования | Ручной | Автоматизированный |
| Время разработки УП | Большое | Сокращено |
| Возможность 5-осевой обработки | Отсутствовала | Освоена |
| Ассортимент продукции | Ограниченный | Расширен (долота PCD) |
Не всё так просто, как кажется на первый взгляд. Внедрение CAM-системы — это не только покупка программного обеспечения. Это изменение подходов к производству. Это обучение персонала. Это адаптация технологических процессов.
ТОО «ЗМО» справилось с этой задачей. Коллектив предприятия освоил новую технику. Теперь завод производит сложную продукцию, которую раньше приходилось закупать. Это факт.
Специалисты компании «Делкам-Урал» показали себя с лучшей стороны. Быстрое и квалифицированное внедрение — это именно то, что нужно предприятию. Опыт ТОО «ЗМО» показывает — современные технологии работают. Главное — правильно их применить.
Амир Тулегенович Искаков, начальник бюро программирования
ТОО «Завод многопрофильного оборудования» (г. Петропавловск, Республика Казахстан)
