Геометрия CTW: как постоянная сужающаяся перемычка меняет правила игры
Новое твердосплавное сверло Dormer R459 расширяет ассортимент серии MP-X. Раньше в линейке были универсальные сверла для любых материалов с глубиной сверления 3D и 5D. Теперь — до 8D. Прогресс налицо.
Основная особенность — геометрия CTW (Continuously Tapering Web). Постоянно сужающаяся перемычка. Звучит сложно, но суть проста: одновременно увеличивается объем стружечных канавок и изгибная прочность.
Обычно приходится выбирать: либо прочность, либо отвод стружки. Здесь — оба преимущества сразу. Неудивительно, что технология работает.

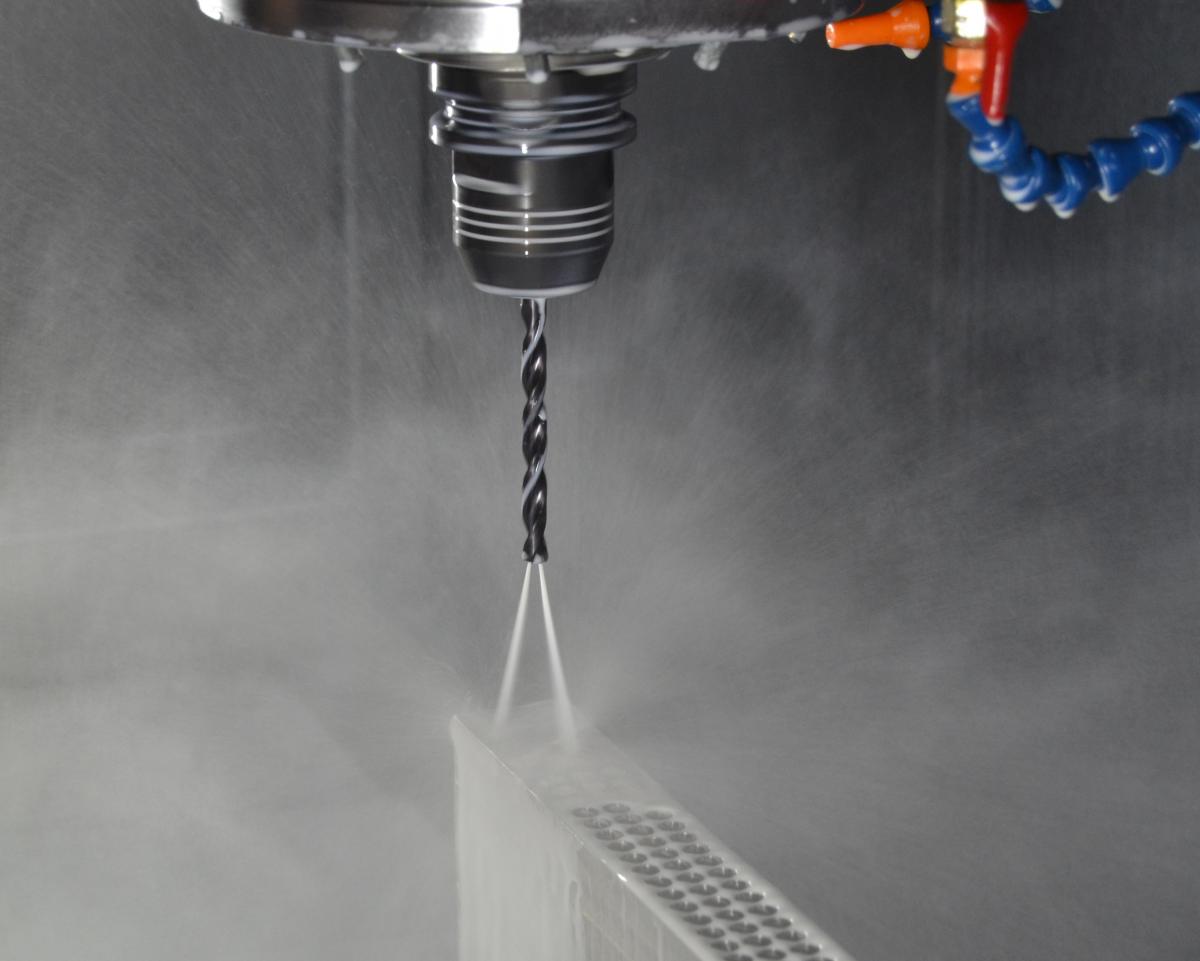

Рис. 1. Новое твердосплавное сверло Dormer R459 для глубоких отверстий до 8D
Почему CTW эффективна
Сужение перемычки по длине — не просто дизайнерское решение. Это инженерный расчет. По мере углубления в материал нагрузка растет. Геометрия компенсирует это, сохраняя стабильность процесса.
Dormer и Pramet: объединение двух гигантов инструментальной индустрии
2014 год стал знаковым. Производитель осевого инструмента Dormer Tools и производитель твердосплавного режущего инструмента Pramet Tools объединились.
Результат? Совместная программа производства охватывает широкий спектр изделий:
✔ Сверление
✔ Фрезерование
✔ Нарезание резьбы
✔ Токарные операции
Все для машиностроительной промышленности. Комплексный подход.
| Показатель | Значение |
|---|---|
| Представительства | Более 30 |
| Страны присутствия | Более 100 |
| Производственные площадки | Европа и Южная Америка |
| Дистрибьюторские центры | 5 стратегических локаций |
Глобальная дилерская и сервисная сеть. Современные производства. Пять стратегически расположенных центров дистрибуции. Масштаб впечатляет, не правда ли?
Производительность без компромиссов: мощность, скорость, стойкость
Рикки Пэйлинг, менеджер по продукту компании Dormer, объясняет суть инновации.
«Комбинация этих двух преимуществ сохраняет постоянные усилия резания на протяжении всего цикла сверления. При этом по мере увеличения глубины отверстия потребляемая мощность не изменяется, либо изменяется незначительно. Таким образом, скорость резания и производительность значительно повышаются, а стойкость инструмента при этом сохраняется».
Стабильность процесса
Постоянные усилия резания — это важно. Представьте: сверло входит глубже, но нагрузка не растет. Мощность остается прежней. Скорость можно увеличить. Производительность растет.
А стойкость инструмента не падает. Это серьезно. Обычно приходится жертвовать чем-то: либо скорость, либо ресурс. Здесь — оба параметра улучшаются.
Что логично, если подумать. Правильная геометрия распределяет нагрузку равномерно. Инструмент не перегружается. Работает дольше.
Конструктивные особенности: от угла 140° до внутренних каналов СОЖ
Специальное исполнение режущих кромок повышает стойкость к износу. Дополнительно защищает от выкрашивания.
Тяжелые условия — не проблема
Особенно актуально в тяжелых условиях. Например, при сверлении пересекающихся отверстий. Знакомая ситуация? Когда сверло выходит на пересечение, нагрузка скачкообразно меняется. Обычное сверло может выкрошиться.
R459 справляется. Кромки подготовлены тщательно. Защита от преждевременного выкрашивания и затупления работает.
Угол при вершине 140°
Упрощает центрирование инструмента. Снижает осевую нагрузку. Мелочь? Вовсе нет. Проще центрировать — меньше брака. Меньше осевая нагрузка — меньше деформаций.
Внутренние каналы для СОЖ
Обеспечивают оптимальное охлаждение зоны резания. Эффективное удаление стружки. Время простоя сводится к минимуму.
Стружка не забивается. Тепло отводится. Процесс идет стабильно. Просто, но эффективно.
Универсальность применения: без центровочных отверстий и периодических отводов
Сверла R459 не требуют специальных техник глубокого сверления. Это важно. Очень.
Что не нужно делать
✖ Центровочное отверстие
✖ Пилотное отверстие
✖ Снижение подачи на входе
✖ Сверление с периодическими отводами
Все это — лишние операции. Лишнее время. Лишние затраты. R459 работает на проход. На рабочей подаче. Сразу.
Сверление в обработанной плоскости
Отверстие в обработанной плоскости, перпендикулярной оси сверла, производится на проход. На рабочей подаче. Без предварительной подготовки.
Удобно? Безусловно. Экономия времени существенная.
| Традиционное глубокое сверление | Dormer R459 | Экономия времени |
|---|---|---|
| Центровочное отверстие | Не требуется | Да |
| Пилотное отверстие | Не требуется | Да |
| Снижение подачи | Рабочая подача | Да |
| Периодические отводы | Не нужны | Да |
Технические характеристики: диаметры от 3 до 16 мм с шагом 0,1 мм
Сверла Dormer R459 выпускаются в широком диапазоне размеров.
Диаметры и покрытие
Диапазон: от 3 до 16 мм. В диапазоне 3–10 мм шаг составляет 0,1 мм. Точный подбор под задачу.
Покрытие — алюмонитрид титана (TiAlN). Проверенное решение. Высокая термостойкость. Износостойкость. Для глубокого сверления — то что нужно.
Мнение специалиста
Рикки Пэйлинг добавляет: «Пополнение ассортимента серии MP-X сверлом для глубокого сверления до 8D расширяет предложение компании. Мы представляем инструмент, отличающийся надежностью, универсальностью и экономичностью».
Надежность. Универсальность. Экономичность. Три кита успешного инструмента.
Доступность
Сверло для глубоких отверстий до 8D включено в новый каталог Dormer 2015. Доступно для заказа с 1 января 2015 года.
Подробная информация — на сайте www.dormertools.com или в местных представительствах компании.
Видеоролик о работе сверлом можно посмотреть по ссылке www.youtube.com/DormerGroup. Лучше один раз увидеть.
Рис. 2. Объединенная компания Dormer Pramet
