Ручное сверление: сверла, развертки и зенковки для композитов
Обработка композиционных материалов требует особого подхода. Sandvik Coromant предлагает комплексные решения для разных типов оборудования. Начнем с самого простого — ручных пневмодрелей.
Инструментальный арсенал включает:
★ Сверла
★ Развертки
★ Зенковки
Этот инструмент подходит для прорезывания отверстий в деталях как из чистого композита, так и из смешанных пакетов композит-металл. Что такое смешанный пакет? Это когда помимо композита есть слои из титана, алюминия или стали.
Уникальная геометрия для разных материалов
Отличительная особенность — универсальность. Благодаря уникальной геометрии сверл и разверток, а также специальным углам заточки, один инструмент работает и с титаном, и с алюминием. Не нужно менять оснастку. Экономия времени налицо.
Сверла Sandvik Coromant для ручного сверления обеспечивают квалитет отверстий oН11. Но практика показывает: реальный результат часто лучше заявленного. Приятный бонус, не правда ли?
Гарантия качества: от Н11 до Н8
Если нужно отверстие квалитета oН8 с хорошей шероховатостью, в решение включают развертки. Зенковки с PCD-впайкой окончательно формируют отверстие под заклепку.
Стандартные углы — 100 и 130 градусов. Но по запросу заказчика проектируют зенковки с углами и радиусами по ОСТ. Гибкий подход — это серьезно.

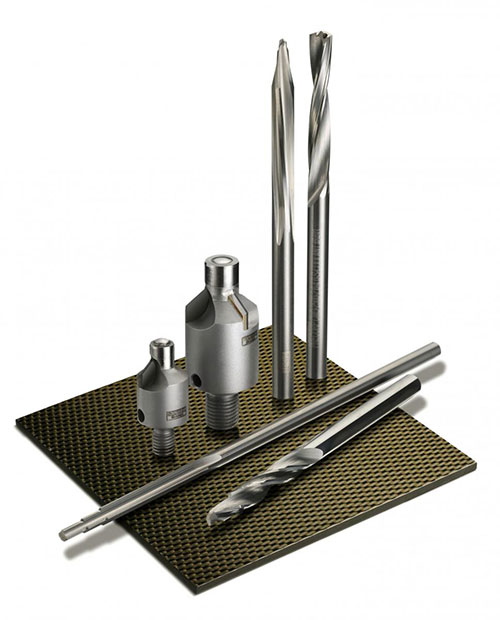

Рис. 1. Инструменты CoroDrill 452 для обработки отверстий с помощью ручных пневматических дрелей
Сверлильные машины с автоподачей: точность больших диаметров
Сверлильные машины с автоматической подачей (СМАП) — это другой уровень. Когда ручные дрели не справляются. Физические возможности человека ограничены. А требования к точности растут.
Индивидуальный подход к каждой задаче
Инструмент для СМАП проектируется индивидуально. Для каждого заказчика. Для конкретной задачи. Шаблоны не работают. Нужен персональный подход.
Таким инструментом обрабатывают отверстия большого диаметра в смешанных пакетах. Когда ручное сверление проблематично. Или когда требования к точности и качеству повышенные.
Комбинированный инструмент: два в одном
Sandvik Coromant готова спроектировать комбинированный инструмент. Сверление отверстий и снятие фасок за один переход. Это важно, когда сборка поставлена на поток.
Сокращение времени на дополнительный переход экономит трудовые ресурсы. И время. А время — деньги. Логично.

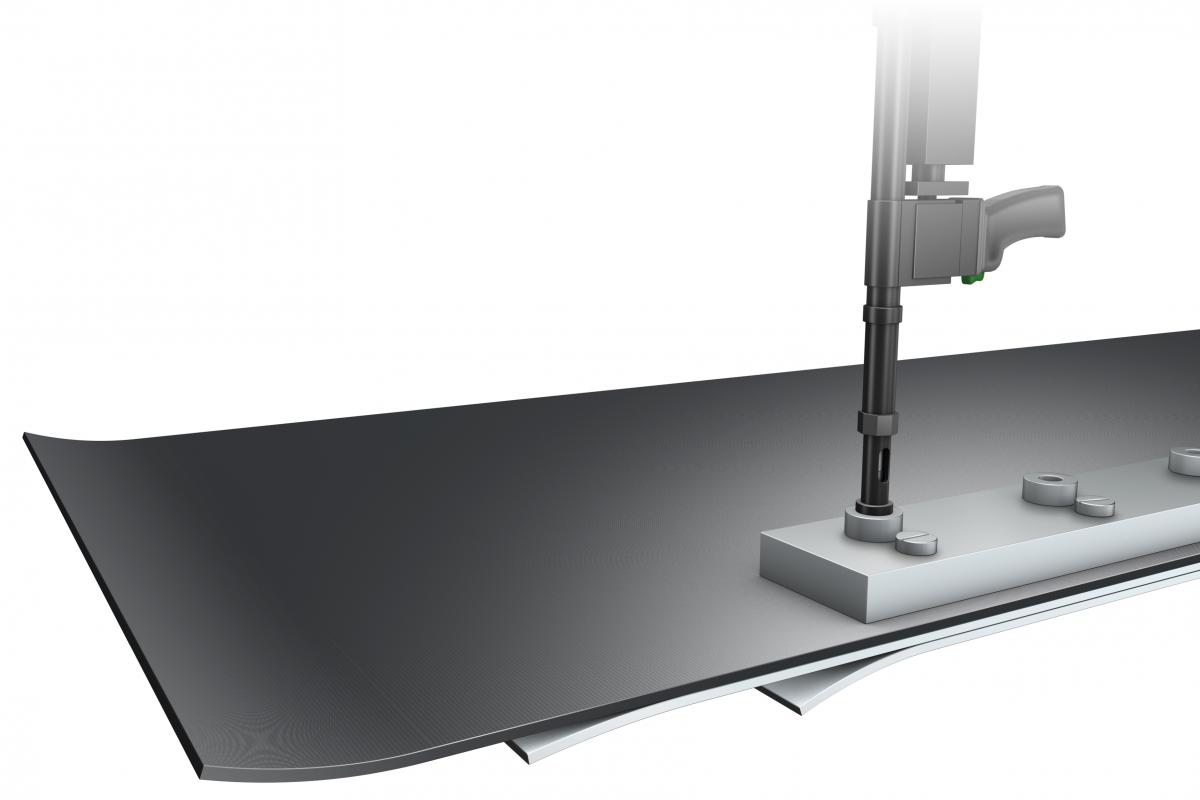

Рис. 2. Сверление отверстий в композите с помощью сверлильных машин с автоматической подачей
| Тип оборудования | Применение | Преимущества |
|---|---|---|
| Ручные пневмодрели | Отверстия малого и среднего диаметра | Мобильность, универсальность |
| СМАП | Большие диаметры, смешанные пакеты | Точность, автоматизация |
| Станки с ЧПУ | Серийное производство | Высокая производительность |
Станки с ЧПУ: широкий выбор стандартного инструмента
В этом сегменте Sandvik Coromant предлагает, пожалуй, самый широкий выбор стандартного инструмента для обработки композиционных материалов.
Сверла с PCD-покрытием
Для обработки отверстий используют сверла с PCD-покрытием. Уникальная геометрия выбирается исходя из процентного соотношения наполнения волокна и связующего в композите. Учитывают материал, применяемый на производстве заказчика.
Индивидуальный подбор — это правильно. Разные композиты ведут себя по-разному. Универсальных решений не бывает.
Монолитные фрезы с PCD
Для фрезерования цельным твердосплавным инструментом предлагают монолитные фрезы с PCD-покрытием. Как для чистовой, так и для получистовой обработки.
Фрезы с монолитными зубьями из поликристаллического алмаза — идеальное решение для контурной обработки. Точность и качество гарантированы.

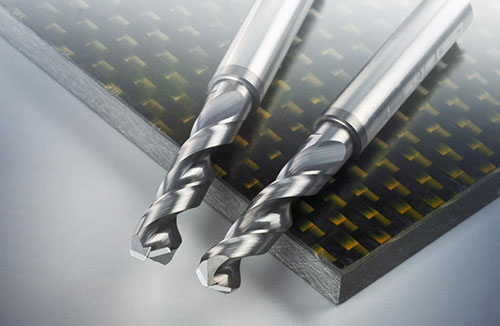

Рис. 3. Специализированные сверла для обработки отверстий на станках с ЧПУ
Фрезерование кромок: шевронные фрезы без расслоения
Обработка кромки листа без расслоения — задача непростая. Но решаемая.
Фрезы шевронного типа: уникальная конструкция
Инструмент этого типа — первый выбор для обработки кромки листа без расслоения. Такие фрезы на бытовом языке называют «роутеры».
Уникальность в конструкции. Режущая часть состоит из двух участков с разным направлением стружечных канавок. Это обеспечивает высокое качество обработки листов углепластика большой толщины.
Почему это работает? Разное направление канавок компенсирует усилия резания. Расслоения не происходит. Кромка получается чистой. Без дефектов.

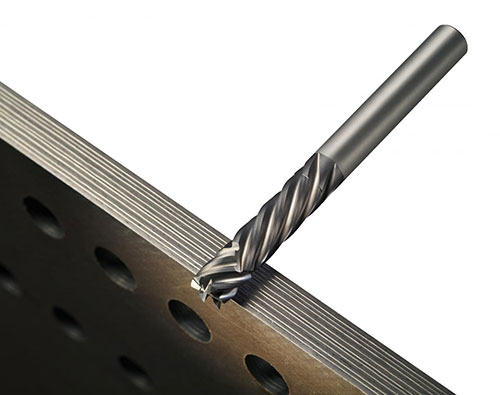

Рис. 4. Фреза CoroMill Plura S215 шевронной конструкции для обработки листов из углепластика большой толщины
Толстые листы — не проблема
Углепластик большой толщины обрабатывается качественно. Шевронная конструкция справляется. Это проверено практикой.
PCD-пластины: черновая и получистовая обработка
Еще одно решение Sandvik Coromant — фрезы со сменными пластинами с вставками PCD.
Оптимальный выбор для карманов и стрингеров
Эти фрезы предназначены для черновой и получистовой обработки. Они оптимальны для:
✔ Выборки карманов
✔ Подрезки стрингеров
Сменные пластины — это экономично. Не нужно менять весь инструмент. Достаточно заменить пластину. Быстро и выгодно.
| Тип фрезерования | Инструмент | Применение |
|---|---|---|
| Контурная обработка | Монолитные фрезы с PCD | Чистовая обработка |
| Кромка листа | Шевронные фрезы | Обработка без расслоения |
| Карманы, стрингеры | Фрезы со сменными PCD-пластинами | Черновая и получистовая |
Техническая поддержка: комплексный подход к задачам заказчика
Это лишь краткий обзор инструментальных решений Sandvik Coromant для обработки композиционных материалов. Но компания предлагает не только инструмент.
Поддержка в регионе заказчика
Sandvik Coromant предлагает техническую поддержку в регионе заказчика. Специалисты готовы посетить производство и помочь решить задачи.
Философия компании — подходить к проблеме комплексно. Сопровождать заказчика на всех этапах решения задачи. Не просто продать инструмент, а обеспечить результат.
Это серьезно. Когда производитель заинтересован в успехе клиента — это работает. Взаимовыгодное сотрудничество.
Где узнать подробнее
Более подробно о представленных решениях можно узнать на сайте: http://www.sandvik.coromant.com/ru-ru/industrysolutions/aerospace/composite/pages/default.aspx
Изучайте. Выбирайте. Внедряйте. Композиты — это будущее авиастроения. Правильный инструмент — залог успеха.
"
