Сборка электрощита и аппаратов защиты: проектирование, расчеты и монтаж

Введение в проектирование щитового оборудования

Безопасность современной электроустановки зависит от точности проектных расчетов. Распределительный щит является главным узлом управления всей кабельной сетью здания. Первым этапом проектирования становится разработка однолинейной расчетной схемы. На чертеже отображаются вводной выключатель, прибор учета, элементы защиты и отходящие силовые линии. При наличии резервных генераторов в структуру закладывается независимый источник питания.

Каждый узел схемы обязан соответствовать требованиям нормативных документов. Основным регламентом в РФ выступает седьмое издание Правил устройства электроустановок (ПУЭ). Согласно главе 7.1 ПУЭ, все распределительные пункты в жилых и общественных зданиях должны оснащаться защитными аппаратами, реагирующими на сверхтоки и токи утечки. Вся входящая семантика проекта привязывается к расчетной мощности объекта.

Компоновка бокса и базовые схемы подключения

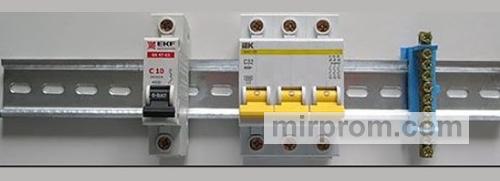

Физический монтаж начинается с выбора корпуса. Габариты бокса определяются по формуле: высота, глубина, ширина подбираются с учетом количества модулей и запаса пространства в 20% для охлаждения элементов. Модульное оборудование фиксируется на стальной рейке. Металлическая или пластиковая дин рейка жестко крепится к задней стенке распределительного шкафа. На нее защелкиваются автоматические выключатели, дифференциальные реле и шинные терминалы.

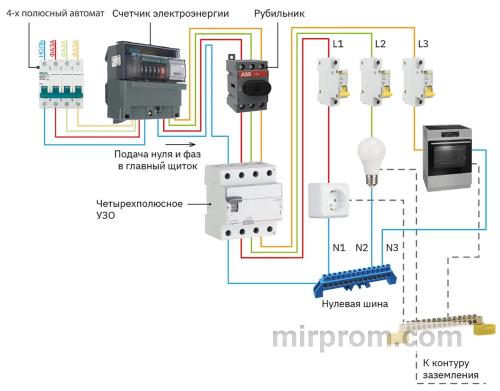

Распределение проводников выполняется по строгим правилам:

• Вводной кабель. Заводится в верхнюю часть бокса через специальные сальники или монолитный стена канал.
• Сборная шина. Применяется для жесткого объединения верхних контактов группы автоматов. Соединительный гребень исключает просадки напряжения.
• Нулевая шина. Изолированный терминал для фиксации рабочих нулевых проводников (N).
• Заземляющая шина. Медный профиль, электрически соединенный с корпусом щита для подключения защитных проводников (PE).

Нагрузка фаза распределяется равномерно. В трехфазных сетях перекос фаз вызывает смещение нейтрали и опасное повышение напряжения на менее нагруженных линиях. Точная схема щиток учитывает суммарный ток каждого плеча, обеспечивая баланс мощностей в рабочем режиме.

Расчет нагрузок и подбор коммутационных аппаратов

Главная ошибка начинающих монтажников — выбор защитного автомата по мощности бытовых приборов, а не по несущей способности проводки. Автоматический выключатель защищает исключительно отходящий кабель от перегрева и возгорания. Номинал автомата подбирается строго по значению площади сечения медных или алюминиевых жил проводника.

Для точного расчета используется воздух таблица кабель из ГОСТ Р 50571.5.52. В ней указан длительно допустимый ток для различных способов прокладки. Расчет выполняется по формуле:

I_n ≤ I_dd × K

Где I_n — номинальный ток расцепителя автомата; I_dd — табличный ток кабеля при заданной температуре воздуха; K — поправочный коэффициент кабель, учитывающий количество совместно проложенных проводников в одном канале.

Листайте таблицу вправо ↔️

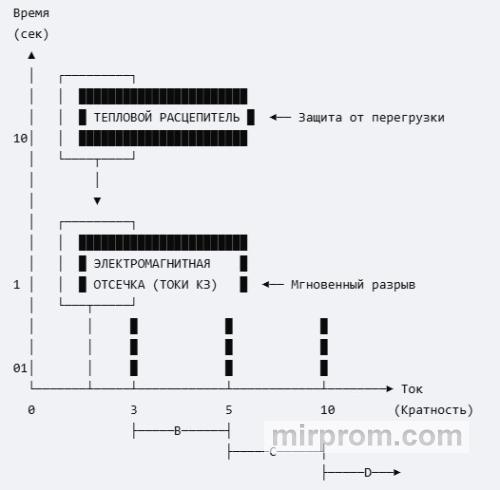

Кабель расчёт суммарный учитывает также пусковые токи электродвигателей, кондиционеров и насосов. Чтобы исключить ложное срабатывание нагрузка, применяется выключатель со специальной время-токовой характеристикой. Силовой полюс характеристика магнитный расцепителя имеет буквенную маркировку:

• Тип B. Срабатывает при токах КЗ в 3–5 раз выше номинала. Подходит для линий освещения.
• Тип C. Отсечка при 5–10 кратном превышении. Универсальный вариант для розеточных сетей.
• Тип D. Срабатывает при 10–20 кратном токе. Применяется для мощных моторов.

Для общего отключения щита под нагрузкой монтируется вводной выключатель нагрузка. Этот аппарат не имеет функций автоматического разрыва при авариях, но его усиленные дугогасительные камеры позволяют безопасно разрывать цепь под полной рабочей мощностью. На промышленных объектах для создания видимого разрыва цепи дополнительно устанавливается разъединитель отделитель.

Защита электрических сетей от аварийных режимов

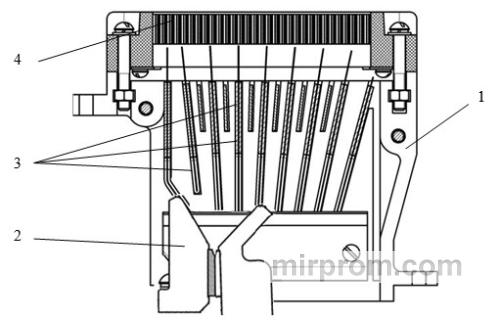

Предотвращение критических повреждений проводки строится на базе физики электромагнитных и тепловых расцепителей. Когда в цепи возникает короткое замыкание, ток мгновенно возрастает в сотни раз, создавая мощное индукционное поле. Установленный модульный аппарат защиты обязан среагировать на аварийный ток короткий за доли миллисекунд. Быстрое гашение дуги предотвращает оплавление изоляции токопроводящих жил.

В жилых и гражданских зданиях повышенную опасность представляет перекос нагрузок. Когда нарушается симметрия системы, смещается общая точка, из-за чего возникает критическое напряжение сеть нейтраль. Скачки потенциалов выводят из строя чувствительные блоки питания бытовой техники. Для автоматического отключения вводных цепей при таких колебаниях применяется специальная защита перенапряжение на базе электронных реле контроля.

Качественная защита электрический сеть включает в себя контроль токов утечки. Повреждение защитной оболочки проводников в сырых стенах или внутри оборудования приводит к скрытому протеканию тока на заземленные металлоконструкции. Стандартный автоматический выключатель не способен зафиксировать малые токи, однако они представляют смертельную угрозу для человека. В этом случае задействуется высокочувствительная дифференциальный защита.

В розеточных линиях комнат и санузлов применяется модульное устройство защитного отключения (УЗО) или совмещенный дифференциальный автомат. Элемент постоянно сравнивает векторную сумму токов на входе и выходе. Если возникает сила тип утечка, превышающая уставку прибора (обычно 10 мА или 30 мА), внутреннее реле мгновенно разрывает силовые контакты. Данный алгоритм обеспечивает непрерывную защита поражение ток при случайном касании оголенного провода.

В качестве надежного примера высокотехнологичного защитного оборудования выступает двухполюсный модульный автоматический выключатель серии Acti9. Профессиональные монтажники часто используют оригинальный Автомат A9F79206 2P 6A C (Acti9 iC60N) для сетей управления, автоматики и маломощных контуров освещения. Ознакомиться с техническими параметрами этого прибора и заказать его можно на специализированной странице https://pro-automatika.ru/avtomaty-shnayder/a9f79206-avtomat-ic60n-schneider-electric/. Его отключающая способность составляет 6 кА, что гарантирует уверенную отсечку даже при жестких коротких замыканиях вблизи распределительного узла.

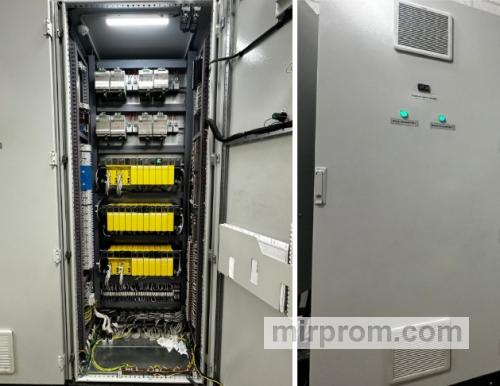

Для фиксации токовых параметров на крупных гражданских объектах и промышленных предприятиях используются специализированные шкафы. Мощный щит управление монтируется отдельно от распределительного узла. На его лицевую панель выносятся приборы индикации, светосигнальный арматура и кнопки аварийной остановки технологических процессов.

Специальные режимы промышленной автоматики

Промышленные объекты требуют повышенной живучести систем энергоснабжения. Защита крупных подстанционных узлов базируется на селективности и быстродействии релейных схем. Чтобы исключить полное обесточивание цехов при локальных авариях, на распределительных устройствах применяется функция ускорение защита. Этот алгоритм временно переводит вышестоящий защитный аппарат в режим мгновенного срабатывания без выдержки времени при подаче напряжения на потенциально поврежденную линию.

Особое внимание уделяется электромагнитным исполнительным механизмам коммутации. В цепях дистанционного оперирования постоянным током проверяется цепь обмотка электромагнит управления выключателем. Колебания напряжения или обрыв этой линии делают невозможным удаленное отключение аварийного участка. Для контроля целостности шин и обмоток на пультах монтируется специализированная светосигнальная арматура, фиксирующая рабочее состояние коммутационных узлов.

В распределительных сетях высокого напряжения используются комбинированные коммутационные системы. Тяжелые силовые линии оснащаются связкой разъединитель отделитель, которая обеспечивает видимый разрыв цепи после автоматического гашения дуги масляным или вакуумным выключателем. Такая компоновка гарантирует максимальную безопасность обслуживающего персонала при проведении ремонтных работ.

Специфика защиты генераторов и трансформаторов

Обеспечение стабильности автономных энергоцентров связано с жестким контроля параметров сети. В генераторных установках промышленных предприятий ключевым фактором является защита генератор от внутренних межфазных повреждений. При витковых замыканиях в статоре возникает резкое снижение частоты и критический перегрев. Эффективная генератор охлаждение обмотка предотвращает разрушение изоляции жил до момента срабатывания автоматики отсечки.

Крупные силовые трансформаторы оснащаются многоступенчатыми комплексами релейной защиты:

• Дифференциальная защита. Сравнивает токи на стороне высокого и низкого напряжения, мгновенно отключая трансформатор реактор при внутренних повреждениях.
• Газовая защита. Реагирует на выделение газов при разложении масла внутри бака во время витковых замыканий.
• Максимальная токовая защита. Защищает обмотка трансформатор от внешних сквозных перегрузок.

Стабильная работа автоматики управления напрямую зависит от формы питающего сигнала. Для прецизионных электронных контроллеров необходима форма напряжение чистый синусоида без высокочастотных гармоник. Искажение синусоидального сигнала приводит к ложным срабатываниям логических элементов защиты и сбоям в алгоритмах контроля напряжения.

Часто задаваемые вопросы (FAQ)

Какое электроустановка напряжение считается наиболее опасным при авариях?

Наибольшую опасность в зданиях представляет линейное напряжение 380–400 В при обрыве нулевого провода, когда из-за смещения нейтрали на бытовые розетки 220 В начинает поступать линейный потенциал. Это вызывает мгновенный перегрев цепей.

Какая температура воздух является предельной для работы модульных щитов?

Номинальный ток защитных аппаратов калибруется производителями при температуре окружающей среды +30 °C. Повышение температуры воздуха внутри закрытого бокса до +50 °C снижает порог срабатывания теплового расцепителя примерно на 15–20%.

Зачем нужно использовать соединительный гребень вместо перемычек из провода?

Сборная жесткая шина обеспечивает минимальное переходное сопротивление контактов. Самодельные кабельные шлейфы со временем ослабевают в зажимах под действием циклических температурных расширений, что приводит к обгоранию клемм.
