Двутавровая балка — ключевой элемент несущих конструкций. Перекрытия, колонны, мостовые пролёты, каркасы ангаров. Без неё не обходится ни один серьёзный стройпроект. Прочность, жёсткость, устойчивость к изгибу.
Рынок предлагает сотни позиций. Разные стали, размеры, ГОСТы. Ошибка в выборе профиля ведёт к перерасходу бюджета или, хуже того, к аварийным ситуациям. Разбираемся, как подобрать металл правильно.
В этой статье — только практика. Сортамент, расчёты, нюансы приёмки. Никакой воды. Только то, что поможет вам сэкономить и построить надёжно.
Что такое двутавр и где применяется
Профиль сечением в виде буквы «Н». Два горизонтальных пояса (полки) соединены вертикальной стенкой. Такая геометрия распределяет нагрузки эффективнее швеллера или уголка.
Основные сферы применения:
- Каркасы промышленных зданий и складов;
- Межэтажные перекрытия в многоквартирных домах;
- Опоры для мостов и эстакад;
- Усиление фундаментов и несущих стен;
- Подкрановые пути в цехах.
Материал — конструкционная или низколегированная сталь. Марки 3сп, 09Г2С, Ст3пс. Выбор зависит от климата и нагрузок. Для севера — только морозостойкие сплавы.
Классификация и маркировка по ГОСТ
В России основной стандарт — ГОСТ 8239-89 (обычный двутавр) и ГОСТ 26020-83 (широкополочный). Есть ещё специальные серии: колонные (К), балочные (Б), широкополочные (Ш).
Маркировка читается просто. Например, 20Б1: цифра 20 — высота профиля в см, буква Б — тип (балочный), индекс 1 — толщина полок и стенки. Чем выше индекс, тем мощнее балка.
| Тип | Высота, мм | Ширина полки, мм | Назначение |
| Б (Балочный) | 100–1000 | 55–300 | Перекрытия, прогоны |
| К (Колонный) | 200–1000 | 200–400 | Несущие колонны |
| Ш (Широкополочный) | 200–1000 | 200–400 | Мосты, тяжёлые конструкции |
| С (Специальный) | По заказу | По заказу | Шахты, тоннели |
Для частных строек чаще берут серию Б. Для ангаров — Ш. Колонные К используют в многоэтажном каркасном строительстве.
Как выбрать профиль под нагрузку
Главный параметр — момент сопротивления (W). Он показывает, какую нагрузку выдержит балка на изгиб. Чем больше W, тем тяжёлее груз она держит.
Не берите «на глаз». Закажите расчёт у инженера-конструктора. Ошибка в 10% по прочности может стоить обрушения. Если проект уже есть — строго следуйте спецификации.
Учитывайте длину пролёта. Для 6 метров подойдёт 20Б1-20Б3. Для 12 метров нужны 30-40 серии. Шаг балок тоже важен: чем чаще они стоят, тем меньшее сечение можно использовать.

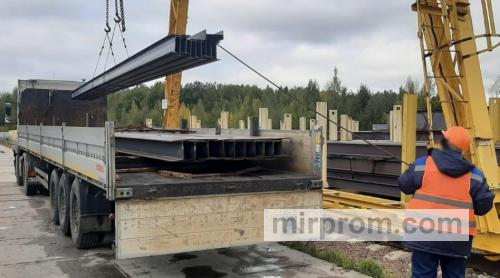

Расчёт веса и логистика
Вес погонного метра указан в таблицах ГОСТ. Например, 20Б1 весит 21,3 кг/м. Умножьте на длину — получите массу одной балки. Это нужно для заказа транспорта.
Для перевозки 20-тонной фуры нужно около 900 метров 20Б1. Но учитывайте габариты: длина хлыстов обычно 11,7–12 м. Перевозка «в размер» дороже, но экономит время на резку.
Если нужна двутавровая балка от ЛенСпецСталь, уточняйте наличие хлыстов нужной длины на складе. Резка в размер возможна, но стоит денег и времени.
Качество металла: на что смотреть при приёмке
Визуальный осмотр — первый этап. Ищите трещины, расслоения, глубокие царапины. Ржавчина допустима поверхностная, но не сквозная коррозия.
Геометрия. Полки должны быть параллельны. Перекос более 1-2% от ширины полки — брак. Стенка — без волн и вмятин.
Документы. Требуйте сертификат качества и паспорт партии. Сверьте номер плавки на бирке с документами. Нет документов — нет гарантии прочности.

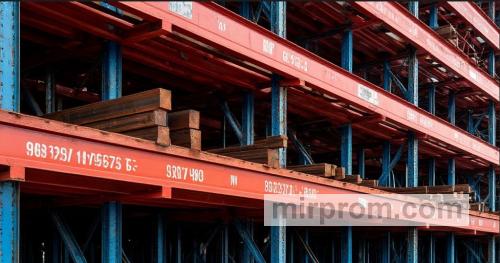

Логистика и хранение на объекте
Храните на ровной площадке. Подложите бруски или шпалы каждые 1,5–2 метра. Это предотвратит прогиб под собственным весом.
Не сваливайте в кучу. Используйте штабелирование с прокладками. Доступ к каждой балке должен быть свободным для осмотра и отгрузки.
Защита от влаги. Если стройка долгая, накройте плёнкой. Конденсат ускоряет коррозию. Особенно опасна ржавчина для тонкостенных профилей.
Цены и факторы формирования
Стоимость зависит от биржевых цен на сталь, курса валют и сезона. Весной-летом спрос выше — цены растут. Зимой можно поймать скидки.
Объём заказа. Опт от 20 тонн всегда дешевле розницы. Доставка тоже влияет: самовывоз экономит 5–10% бюджета.
Дополнительные услуги: резка, сверловка, антикоррозийная обработка. Закладывайте их в смету сразу. Потом будет дороже.
Популярные вопросы
Можно ли сваривать двутавр на объекте?
Да, но только квалифицированными сварщиками. Используйте электроды, соответствующие марке стали. Контролируйте швы УЗК или рентгеном, если это несущий узел.
Чем отличается горячекатаный двутавр от сварного?
Горячекатаный (ГОСТ) монолитен, прочнее на скручивание. Сварной собирают из листов, он может быть нестандартных размеров. Для высоких нагрузок — только прокат.
Какой запас прочности закладывать?
Стандартно — коэффициент 1,1–1,2. Для ответственных конструкций (мосты, краны) — до 1,5. Точный коэффициент определяет проектная организация.
