Акустический комфорт в городской среде — требование СанПиН 1.2.3685-21. Уровень шума вдоль магистралей достигает 75-85 дБ, тогда как норма для жилой застройки — 55 дБ днём и 45 дБ ночью. Решением становятся шумозащитные экраны proconstruct.ru — инженерные конструкции, снижающие акустическую нагрузку на 15-30 дБ в зависимости от типа и высоты.

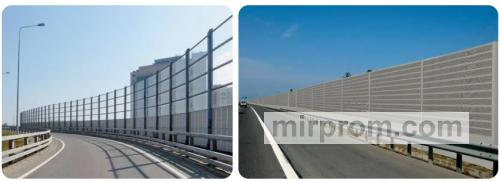

Экраны устанавливают вдоль автомобильных и железных дорог, вокруг промышленных объектов, трансформаторных подстанций. Конструкция поглощает или отражает звуковую волну, формируя «акустическую тень» за барьером. Эффективность зависит от высоты, материала, расстояния до источника и защищаемого объекта.
Принцип работы и нормативы

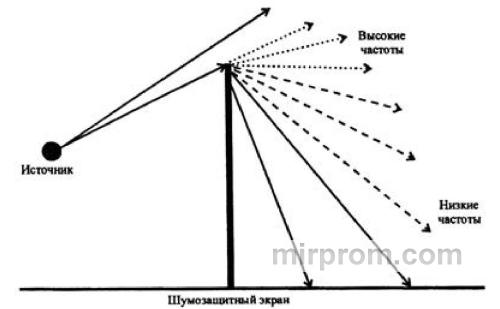

Звуковая волна распространяется от источника по прямой. Экран создаёт препятствие: часть энергии отражается, часть поглощается материалом, часть огибает верхнюю кромку (дифракция). Расчёт снижения шума ведётся по формуле с учётом частотного спектра, высоты источника и приёмника.
Нормативная база регулирует требования к акустическим барьерам:
- СП 51.13330.2011 «Защита от шума» — методики расчёта и допустимые уровни
- ГОСТ Р 57999-2017 — технические требования к шумозащитным панелям
- СанПиН 1.2.3685-21 — гигиенические нормативы для жилых зон
Эффективность экрана оценивается по индексу изоляции воздушного шума Rw (дБ). Поглощающие конструкции имеют коэффициент звукопоглощения αw 0,6-0,9. Отражающие барьеры перенаправляют энергию вверх, требуя дополнительного расчёта вторичного воздействия.
Типы конструкций и материалов
По акустическому действию выделяют два основных типа. Шумопоглощающий экран содержит пористый наполнитель (минеральная вата, стекловолокно), преобразующий звуковую энергию в тепловую. Коэффициент поглощения достигает 0,8-0,95 в среднем частотном диапазоне.

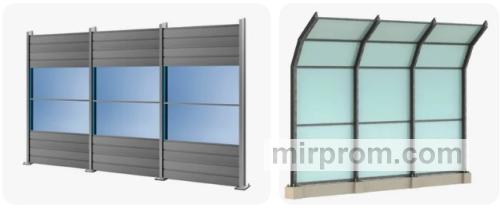

Шумоотражающий экран изготавливается из плотных материалов: бетон, акрил, поликарбонат, металл. Звуковая волна отражается от поверхности, не проникая за барьер. Преимущество — долговечность и простота очистки. Недостаток — риск вторичного отражения в сторону источника.
Конструктивно шумозащитные панели монтируются в стальной каркас (стойки, ригели) с фундаментом или анкерным креплением. Высота секций 2-6 метров, длина 2-4 метра. Соединение «паз-гребень» обеспечивает герметичность стыков.
| Материал | Rw, дБ | Срок службы | Особенности |
|---|---|---|---|
| Минеральная вата + перфорированный металл | 25-32 | 20-25 лет | Высокое поглощение, требует защиты от влаги |
| Бетонные панели | 28-35 | 50+ лет | Прочность, отражающий тип, большой вес |
| Акрил/поликарбонат | 22-28 | 15-20 лет | Прозрачность, эстетика, УФ-стабильность |
| Древесно-полимерный композит | 20-26 | 25-30 лет | Экологичность, текстура дерева, лёгкий монтаж |
Проектирование и установка
Этапы реализации проекта:
- Акустический расчёт: замеры фонового шума, моделирование распространения волны, определение требуемой высоты и типа экрана
- Геологические изыскания: оценка несущей способности грунта для выбора типа фундамента
- Разработка КМД: чертежи каркаса, узлов крепления, спецификации материалов
- Монтаж: устройство фундамента, установка стоек, монтаж панелей, герметизация стыков
- Контрольные замеры: верификация снижения шума после ввода в эксплуатацию
Важный нюанс — ветровая нагрузка. Сплошной экран работает как парус: при скорости ветра 25-30 м/с давление достигает 600-800 Па. Конструкция рассчитывается с запасом прочности 1,5-2,0. Перфорированные и поглощающие панели снижают ветровое воздействие на 30-40%.
Эстетическая интеграция: экраны могут включать декоративные элементы, фотопечать, озеленение. Прозрачные секции из поликарбоната сохраняют визуальную связь с ландшафтом, что критично в жилых районах и парковых зонах.
Эксплуатация и обслуживание
Срок службы шумозащитных конструкций составляет 20-50 лет в зависимости от материала и климатических условий. Базовый регламент обслуживания:
- Ежегодный визуальный осмотр: проверка креплений, целостности панелей, состояния антикоррозийного покрытия
- Очистка поверхности 1-2 раза в год: удаление пыли, копоти, биологических загрязнений
- Контроль герметичности стыков: при необходимости — замена уплотнителей
- Мониторинг акустической эффективности: замеры шума каждые 3-5 лет
Типичные повреждения: коррозия металлоконструкций в агрессивной среде, выветривание наполнителя при повреждении перфорации, УФ-деградация полимеров. Профилактика — своевременная покраска, замена уплотнений, использование материалов с УФ-стабилизаторами.
Вопросы и ответы
Какая высота экрана достаточна для снижения шума на 20 дБ?
Зависит от геометрии: расстояния до дороги, высоты источника (грузовик/легковой авто), расположения окон. Ориентировочно: для трассы на уровне земли и жилого дома на расстоянии 30-50 м требуется экран 3-4 метра. Точный расчёт выполняется по методике СП 51.13330.
Можно ли комбинировать поглощающие и отражающие панели?
Да, гибридные конструкции эффективны в сложных условиях. Например, нижняя секция — поглощающая (для прямого воздействия), верхняя — отражающая или прозрачная (для снижения визуального давления). Важно рассчитать вторичное отражение, чтобы не ухудшить акустику на противоположной стороне дороги.
Как влияет озеленение на эффективность экрана?
Растительность на самом экране (вертикальное озеленение) улучшает эстетику и микроклимат, но не заменяет акустический расчёт. Плотная живая изгородь за экраном может дополнительно снизить шум на 3-5 дБ за счёт рассеивания высокочастотных составляющих.
