Восстановление трубопроводной арматуры: дефектация, методы контроля, критерии годности

Эффективность восстановления трубопроводной арматуры (ТПА) зависит не от скорости ремонта, а от точности диагностики. Скрытые дефекты — микротрещины в резьбе, утончения стенок от кавитации, зоны коррозии под изоляцией — не видны глазу, но способны вывести узел из строя в самый неподходящий момент.

Ремонтного и испытательного оборудования для трубопроводной арматуры позволяет перейти к предиктивному обслуживанию: находить проблемы до отказа, планировать ремонт и экономить на замене дорогостоящих корпусов. Цифровые системы неразрушающего контроля сокращают время дефектации на 30–40% по сравнению с ручными методами.

«На практике до 60% внеплановых остановок связаны не с износом, а с пропущенными при дефектации микротрещинами. Автоматизация сканирования меняет эту статистику».

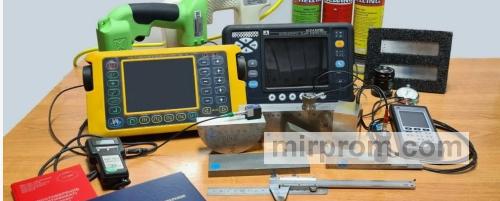

Диагностика: от визуального осмотра до цифровых систем

Комплекс неразрушающего контроля (НК) подбирается под материал, тип дефекта и условия эксплуатации. Универсального метода нет — поэтому на объектах применяют комбинацию технологий.

• Магнитопорошковый контроль (МПД) — по ГОСТ Р ИСО 9934-1. Выявляет поверхностные и подповерхностные трещины в ферромагнитных сталях. Чувствительность: до 0,1 мм по ширине раскрытия.
• Ультразвуковой контроль (УЗК) — эхо-локация внутренних несплошностей, толщинометрия с точностью ±0,1 мм. Автоматизированные сканеры строят С-сканы в реальном времени (ГОСТ 34818-2021).
• Рентгенография — цифровые детекторы вместо плёнки. Позволяют «просветить» литые корпуса на предмет раковин, шлаковых включений. Время обработки снимка — минуты, а не часы.
• Вихретоковый метод — идеален для резьбового крепежа: шпильки, штифты, болты. Обнаруживает усталостные трещины в резьбовых впадинах, где визуальный осмотр бессилен.
• Акустическая эмиссия (АЭ) — пассивный мониторинг: фиксирует звуковые волны от развивающихся дефектов под нагрузкой. Применяется при гидравлических испытаниях.

Важный нюанс: каждый метод имеет ограничения. МПД не работает на аустенитных сталях, УЗК требует акустического контакта, рентген — радиационной безопасности. Поэтому дефектовщик всегда комбинирует 2–3 метода для перекрёстной проверки.

Зоны обязательного контроля

Не вся арматура дефектуется «сплошняком». Ресурсы концентрируют на критических зонах — там, где напряжения максимальны, а последствия отказа наиболее тяжёлы.

100% контролю подлежат:

• Сварные швы и наплавки — весь объём наплавленного металла + зона термического влияния (минимум 20 мм от границы шва). Именно здесь чаще всего зарождаются трещины от циклических нагрузок.
• Зоны концентрации напряжений — радиусы переходов патрубков к фланцам, Т-образные пазы шпинделей, углы направляющих в корпусе. Проверяются капиллярным методом (ГОСТ Р ИСО 3452-1) или МПД.
• Места эрозионного износа — седла клапанов, зоны контакта с потоком среды. Утончение стенки более 20% от расчётного — основание для замены, если площадь дефекта превышает 10% поверхности узла.

Кстати, на АЭС и химических производствах к этим зонам добавляют места контакта с агрессивными средами — даже если визуально металл «чистый».

Метрология: чем и как измеряют

Геометрические параметры резьб, посадок, сопряжений проверяют стандартизированным инструментом. Отклонение на 0,05 мм может привести к негерметичности или заклиниванию.

Особое внимание — ходовым резьбам шпинделей и втулок. Задиры, выкрашивание, срыв витков за пределами среднего диаметра — недопустимы. Трапецеидальная резьба проверяется на износ: если высота профиля уменьшилась более чем на 15%, деталь отправляется на восстановление или замену.

Критерии оценки: что можно чинить, а что — в утиль

Не каждый дефект — приговор. Решение о ремонте принимается на основе прочностного расчёта, условий эксплуатации и экономической целесообразности.

• Допускается восстановление: локальные утончения стенки (до 20%), износ посадочных поверхностей (с последующей наплавкой и мехобработкой), замена уплотнений.
• Не подлежит ремонту: сквозные трещины в корпусе, деформации, приводящие к заклиниванию, снижение механических свойств металла ниже нормативных (по результатам металлографического анализа).
• Обязательная замена: сильфонные сборки с любыми повреждениями гофры, асбестосодержащие уплотнения (заменяются на ТРГ, графит, фторопласт).

«Экономика проста: стоимость наплавки и мехобработки корпуса — 30–40% от цены нового. Но если дефект в зоне высокого напряжения — дешевле заменить, чем рисковать аварией».

Группировка деталей по ГОСТ 25726

По итогам дефектации каждая деталь получает клеймо и попадает в одну из трёх групп:

• 1-я группа (1 клеймо) — годна к эксплуатации без ограничений. После очистки и антикоррозионной обработки устанавливается обратно.
• 2-я группа (2 клейма) — требует восстановительного ремонта: переточка, наплавка, замена уплотнений. После ремонта — повторный контроль.
• 3-я группа (3 клейма) — окончательный брак. Подлежит утилизации с оформлением акта списания.

Критично: маркировка наносится несмываемым составом в незаметном месте, но с возможностью считывания при сборке. Ошибка в клеймении — риск установки бракованной детали в ответственный узел.

Документирование и финальная проверка

Результаты дефектации фиксируются в карте ремонта — это юридический документ, который прикладывается к техпроцессу и хранится вместе с паспортом арматуры.

Финальный этап — контроль антикоррозионных покрытий после восстановления. Проверяется адгезия, толщина слоя, отсутствие пор по методикам ГОСТ 9.302. Покрытие должно выдерживать условия эксплуатации: температуру, давление, химическую среду.

Итог: системная дефектация с применением цифровых методов НК — это не просто «проверка». Это переход от реактивного ремонта («сломалось — чиним») к предиктивному обслуживанию («видим риск — устраняем до отказа»). Для предприятий с парком ТПА в сотни единиц это экономия миллионов рублей в год и снижение рисков внеплановых остановок.

Информация носит справочный характер. При проведении работ руководствуйтесь актуальными версиями ГОСТ, РД и технической документацией производителя.
