Принцип работы вихревых трубок
Вихревые трубки — это уникальное оборудование, которое использует только сжатый воздух в качестве источника энергии. Никакого электричества, никаких хладагентов. Просто сжатый воздух, и все.
Как это работает? Вихревые трубки производят два воздушных потока одновременно — холодный (до –45°С) и горячий воздух (до +120°С). Физика процесса основана на эффекте Ранка-Хилша, открытом еще в 1933 году.
При параметрах в 7 бар и температуре 21°C на входе сжатого воздуха температура на выходе составляет показатель в интервале от 25 до 1530 ккал или 1775 Вт. Впечатляет, правда?

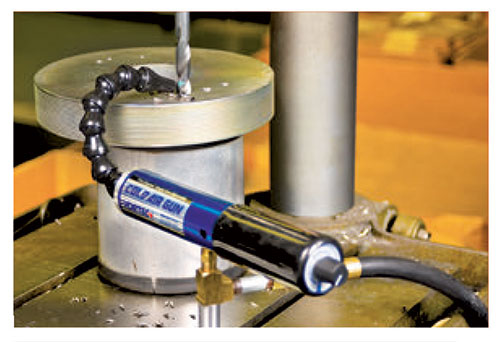

Регулируемая холодильная воздушная пушка модель 610 идеально подходит для использования при обработке изделий, с помощью инструмента или охлаждения производственных процессов, где охлаждающие жидкости не могут быть использованы.
Максимальный перепад температуры достигает 55°C ниже температуры приточного воздуха. Это серьезный показатель.
Что еще важно? Не используется электричество вообще. Совсем. Содержит магнитное основание для быстрой и легкой установки, в комплекте с гибким соплом для направления холодного воздуха и 5-микронным воздушным фильтром.
Рис. 1. Вихревые трубки ITW Vortec
Устройства взрывозащищенные, модели 106, 208, 308 и 328BSP, доступны для работы в опасных зонах.
Рис. 2. Принципиальная схема вихревой трубки
Точечное охлаждение в производстве
Если требуется дополнительное охлаждение в микрообласти, используются ITW Vortec с микротрубкой в форме пистолета — модель 606MLBSP.
Знаете, в чем преимущество? Точность. Вы можете направить холодный воздух именно туда, где он нужен. Не охлаждать все помещение, а работать точечно. Это экономит энергию и повышает эффективность.
Специальные решения для швейной отрасли
Есть модели с игольным диффузором для швейных производств. Сохраняет промышленные швейные иглы охлажденными практически до полного устранения тепла, связанного с поломками игл и жжением тканей.
Потоки в –12°C воздуха особенно эффективны при сложных швейных операциях, таких как пошив шлевок и поясов или жестких материалов, например, джинсовая ткань.
Представьте: игла не перегревается, ткань не подгорает, качество шва идеальное. И все это без дополнительных охлаждающих жидкостей, которые могут испачкать материал.
Рис. 3. Охлаждение швейных игл
Охлаждение электрошкафов и трансформаторов
Вихревые корпусные охладители имеют низкие энергетические затраты для поддержания различных электрошкафов и электроузлов охлажденными и чистыми без использования фреона и других хладагентов.
Системы поставляются с термостатами либо без них (взрыво- и водозащищенными). Холодильная мощность от 100 до 1250 ккал, что намного эффективнее кондиционеров, особенно по энергозатратам.
Сегодняшние компактные многофункциональные электронные системы управления, приводы с переменной скоростью и сервоприводы чрезвычайно чувствительны к теплу и загрязнениям. А ограниченность пространства корпусов затрудняет осуществление контроля температуры.
Излишнее тепло приводит к нарушениям работы элементов узлов, цифровых дисплеев, а также стартеров и выключателей. Что в итоге? Изменения номинальных нагрузок управляющих узлов. Сбои. Простои.
Часто пользователи не уделяют внимание адекватному охлаждению узлов и обычно эксплуатируют элементы во влажном воздухе, создавая еще один источник сбоя.
ITW Vortec Cooler™ — вихревые корпусные кулеры являются прекрасной альтернативой для поддержания корпусов прохладными и чистыми. Они не содержат фреона и других реагентов, а кроме того, не требуют высокого уровня обслуживания.

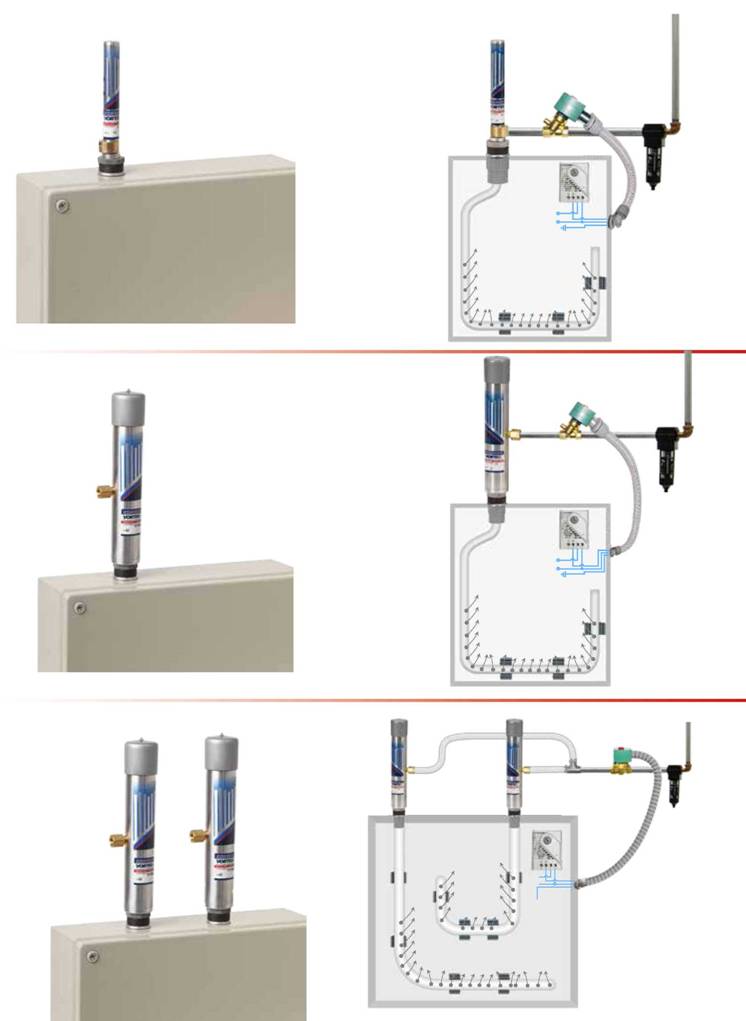

Рис. 4. Охладители электрошкафов
| Мощность охлаждения | Применение | Преимущества |
|---|---|---|
| 100-400 ккал | Небольшие электрошкафы | Компактность, простота монтажа |
| 400-800 ккал | Средние шкафы управления | Энергоэффективность |
| 800-1250 ккал | Крупные электроузлы, трансформаторы | Высокая производительность |
Воздушные усилители и системы продувки
Модели сопел Vortec Nozzles и Jets предназначены для очистки рабочих поверхностей, удаления шлаков и уменьшения потребления сжатого воздуха. А еще — значительного снижения уровня шума по сравнению с открытыми источниками.

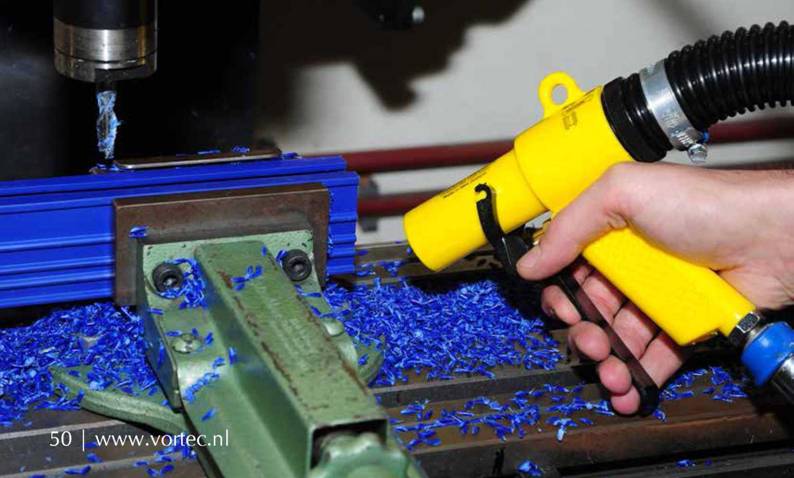

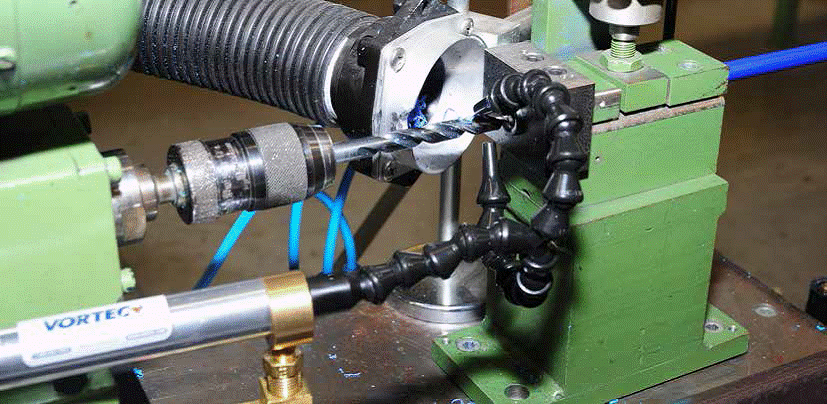

Рис. 5. Продувка и охлаждение при обработке
В наличии имеется большой ассортимент устройств, применимых к различным областям промышленности, таким как пищевая промышленность, машиностроение, металлургия.

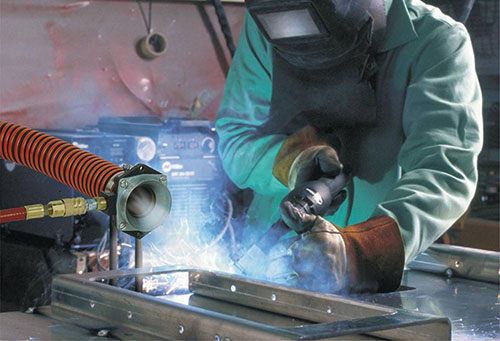

Рис. 6. Применение при сварочных работах
Устройство циркулярное — усилитель Transvector® Air Amplifiers является идеальным для удаления отходов производства: стружек, шлаков. Используется, например, при сварке, вентилировании или охлаждении.

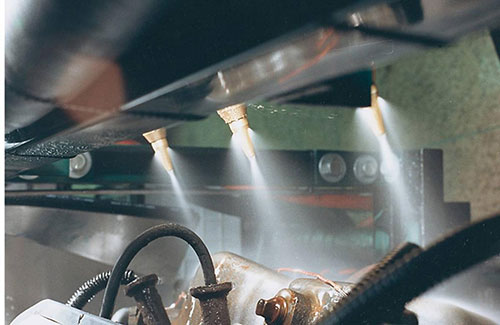

Рис. 7. Спрей-системы на базе Transvector
Transvector® усиливает воздушный поток в 25 раз по сравнению с притоком. Представьте: подаете немного сжатого воздуха, а получаете мощный поток. Эффективно?
Отсутствие движущихся частей позволяет осуществлять безопасное техническое обслуживание. Прибор оснащен устройством мгновенного включения и выключения, бесшумный, легко монтируется, способен перемещать воздушные объемы до 70 м³ в минуту, взрывобезопасный.

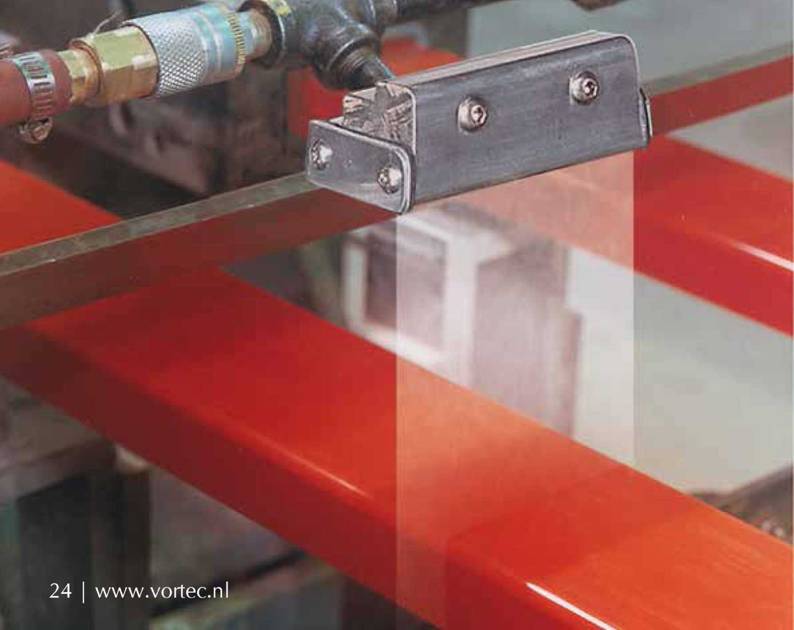

Рис. 8. Воздушные ножи и завесы
Проточные ламинарные пушки-завесы могут уменьшать эксплуатационные расходы воздуха на 60%. Радиальные протоки обеспечивают необходимый объем воздуха с давлением 200 мбар для сушки бутылок, ящиков или тарелок, а также очистку и осушение технологических узлов, удаление статического электричества.
Устройства изготовлены из алюминия экструдированных профилей и могут быть составными до любой длины — вплоть до 4 м.
Персональные климатические системы
Персональные климат-системы для поддержания рабочих мест в комфортном состоянии.
ITW Vortec — персональный кондиционер с диффузным распределителем потоков воздуха, сохраняет комфортные условия для работы как в помещении, так и на улице.

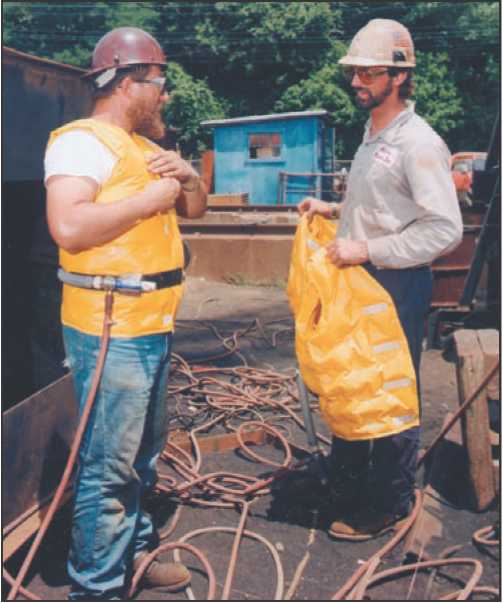

Рис. 9. Персональный кондиционер для рабочих мест
Особенно применимо для работников в горячих цехах и на малярных производствах.
Знаете, почему это важно? Потому что комфорт работника — это производительность. В жарком цеху человек быстро устает, концентрация падает, растет риск брака и травм. Персональное охлаждение решает эту проблему.
Промышленная уборка и очистка жидкостей
Устройство Dual-ForceVac — двусторонний барабанный насос засасывает жидкости непосредственно в 210-литровый стальной сосуд со скоростью 110 л/мин. Емкость опорожняется простым нажатием кнопки, расположенной на верхней части насоса.
Есть автоматический запорный клапан, чтобы предотвратить переполнение. Используется для теплоносителей, отстойников нефти, шлама и сточных вод и уборки пролитой жидкости.

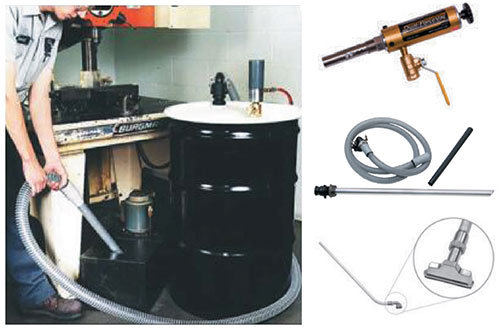

Рис. 10. Промышленный пылесос Dual-ForceVac
Устройство Sump-N-Ator отделяет включения и грязь из любой охлаждающей жидкости или других жидкостей.
Vortec использует только внешний сжатый воздух и не имеет подвижных и трущихся частей. Что это значит? Надежность. Минимум обслуживания. Долгий срок службы.
Рис. 11. Система очистки охлаждающих жидкостей Sump-N-Ator
Преимущества вихревых технологий
Давайте подведем итоги. Что дают вихревые трубки и сопутствующее оборудование ITW Vortec?
| Преимущество | Практическая польза |
|---|---|
| Отсутствие электричества | Безопасность во взрывоопасных зонах, экономия электроэнергии |
| Нет хладагентов | Экологичность, отсутствие фреона, простота обслуживания |
| Нет движущихся частей | Надежность, долговечность, минимальное обслуживание |
| Компактность | Легкий монтаж, экономия пространства |
| Мгновенное охлаждение | Быстрый выход на режим, точный контроль температуры |
| Универсальность | Применение в различных отраслях промышленности |
А теперь честно: разве не впечатляет? Оборудование, которое работает только на сжатом воздухе, не требует электричества, не содержит фреона, не имеет движущихся частей — и при этом эффективно охлаждает до –45°С.
Где это можно использовать? Да практически везде:
- ✓ пищевая промышленность|
- ✓ машиностроение|
- ✓ металлургия|
- ✓ швейное производство|
- ✓ электроника и электротехника|
- ✓ химическая промышленность|
- ✓ сварочные производства.
И это далеко не полный список.
Запросите у дистрибьютора каталоги или иную информацию:
198097 г. Санкт-Петербург
ул. Трефолева, д. 2 Б
т. 8 800 500 9507
т/ф. (812) 646 33 41
e-mail: info@parva.ru
www.parva.ru www.vortec.spb.ru
Кстати, а вы уже используете вихревые технологии на своем производстве? Или все еще по старинке — с электрическими кондиционерами и охлаждающими жидкостями?
Есть над чем подумать.
