Выбор стеллажей для складского помещения

Подбор стеллажного оборудования влияет на пропускную способность склада, скорость отгрузки и операционные расходы. Ошибка в расчёте нагрузки или габаритов ведёт к простою техники, порче товара, дополнительным затратам на переделку.

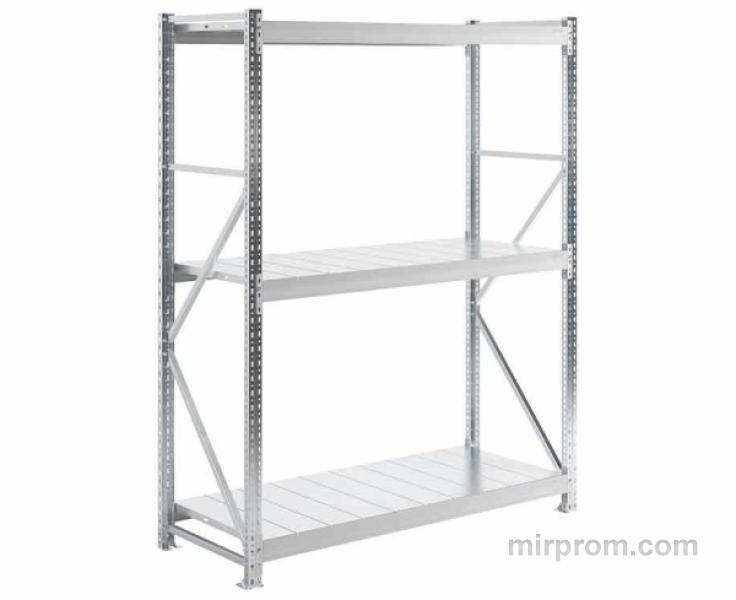

Среднегрузовые стеллажи позволяют решить большинство задач на малых предприятиях: хранение коробов, деталей, инструментов при нагрузке до 400 кг на полку. Но для крупных складов требуются расчёты по СНиП и ГОСТ.

Заметьте: неправильный подбор стеллажей снижает полезную площадь склада на 15–25%. Разберём, как исключить такие потери.

Подготовка: замеры, план, логистика перемещений

Первый этап — аудит помещения. Замеры включают: высоту до нижнего края ферм, шаг колонн, перепады пола (допуск ±5 мм на 3 м), расположение ворот и зон погрузки.

План расстановки строится с учётом габаритов складской техники. Для штабелёра с вилами 1 200 мм требуется проход не менее 2 800 мм. Для ричтрака — 3 200–3 500 мм. Игнорирование этих параметров ведёт к конфликтам в зоне маневрирования.

Технические параметры: нагрузка, габариты, допуски

Ключевые ТТХ для подбора стеллажей:

• Грузоподъёмность полки: 50–400 кг для среднегрузовых, 500–4 000 кг для паллетных;
• Нагрузка на стойку: до 8 000 кг для лёгких серий, до 25 000 кг для тяжёлых;
• Шаг регулировки полок: 25–50 мм (кратность перфорации);
• Допуск по вертикали: ±2 мм на 1 м высоты стойки;
• Материал: сталь 08пс по ГОСТ 1050-88, толщина профиля 1,2–2,0 мм.

Аббревиатуры расшифровываем: ТТХ — технико-технические характеристики, СНиП — строительные нормы и правила, ГОСТ — государственный стандарт.

«При расчёте нагрузки закладываем коэффициент запаса 1,3–1,5. Реальная нагрузка в пик сезона может превысить плановую на 20–30%» (из практики проектировщиков складских систем).

Классификация стеллажей: от полочных до мезонинных систем

Выбор типа зависит от номенклатуры товара и оборачиваемости:

1. Полочные (среднегрузовые): для коробов, деталей, инструментов. Нагрузка до 400 кг/полку, высота до 3 м, сборка без болтов.
2. Паллетные фронтальные: для европоддонов 1 200×800 мм. Нагрузка 500–4 000 кг/ярус, высота до 14 м, требуют анкеровки к полу.
3. Консольные: для длинномера (трубы, профиль, листы). Консоли выдерживают 500–3 000 кг, угол наклона 5–15° для предотвращения скатывания.
4. Глубинные (drive-in): для однородного товара с низкой оборачиваемостью. Плотность хранения на 40–60% выше фронтальных, но доступ только к последней паллете в ряду.
5. Мезонинные: многоуровневые платформы с лестницами и лифтами. Увеличивают полезную площадь в 2–3 раза, но требуют расчёта нагрузки на перекрытия.

По опыту логистов: для складов с ассортиментом >500 SKU оптимальна гибридная схема: паллетные стеллажи в зоне приёмки, полочные — в зоне комплектации.

Нагрузка на пол: расчёт давления и требования к основанию

Давление на пол рассчитывается по формуле: P = (M × g) / S, где M — масса груза с тарой, кг; g — ускорение свободного падения (9,81 м/с²); S — площадь опоры, м².

Пример: паллета с грузом 1 000 кг на четырёх стойках (площадь опоры каждой 10×10 см) создаёт давление: P = (1 000 × 9,81) / 0,04 = 245 250 Па ≈ 0,25 МПа. Для промышленных полов допустимое давление — 0,3–0,5 МПа. Запас есть, но при динамической нагрузке (движение погрузчика) пиковое значение растёт на 30–50%.

Требования к основанию:

• Ровность: перепад ≤3 мм на 2 м погонных;
• Прочность бетона: класс В22,5 (М300) и выше;
• Армирование: сетка 10×10 мм, диаметр 6–8 мм;
• Анкеровка стоек: химические анкеры с вырывом ≥15 кН.

Кейсы: измеримая экономия площади и времени подбора

Кейс 1: дистрибьютор автозапчастей, Воронеж (2024 г.)

• Проблема: склад 600 м², хаотичная расстановка, время подбора заказа — 45 минут;
• Решение: зонирование, установка полочных стеллажей с адресным хранением, внедрение штрихкодирования;
• Результат: полезная площадь увеличилась на 32%, время подбора сократилось до 18 минут, экономия на фонде оплаты — 280 000 руб./год.

Кейс 2: производство металлоконструкций, замена хранения

• Отрасль: металлообработка, хранение профиля и листов;
• Проблема: консольные стеллажи с ручной загрузкой, простои крана до 2 часов/смену;
• Решение: переход на автоматизированные консольные системы с электроприводом консолей;
• Результат: сокращение времени загрузки/выгрузки на 40%, экономия на аренде доп. площади — 450 000 руб./год.

Интеграция с учётными системами: WMS и адресное хранение

Современные стеллажные системы проектируются с учётом интеграции в WMS (Warehouse Management System). Ключевые элементы:

• Адресное хранение: каждая ячейка имеет уникальный код (ряд-ярус-позиция);
• Штрихкодирование/RFID: метки на стеллажах и товарах для автоматической идентификации;
• Световая индикация (pick-to-light): для ускорения комплектации в зонах высокой оборачиваемости;
• Интерфейс с 1С: синхронизация остатков в реальном времени.

По данным отраслевых отчётов, внедрение адресного хранения сокращает ошибки подбора на 70–85% и ускоряет инвентаризацию в 3–4 раза.

Критерии выбора поставщика: сертификация, гарантия, монтаж

Для инженеров и закупщиков ключевые критерии:

1. Сертификация: соответствие ГОСТ Р 55525-2013 «Стеллажи складские. Общие технические требования», наличие протоколов испытаний;
2. Гарантия: срок ≥24 мес. на металлоконструкции, ≥12 мес. на комплектующие;
3. Монтаж: наличие бригад с допуском СРО, срок монтажа ≤3 дней на 1 000 м²;
4. Документация: паспорта с ТТХ, схемы сборки, руководства по эксплуатации на русском языке;
5. Сервис: поставка запасных частей (болты, полки, стойки) в срок ≤72 часов.

Кстати: поставщики, предлагающие бесплатный аудит помещения и 3D-визуализацию расстановки, снижают риск ошибок на этапе проектирования на 40–50%.

Резюмируем. Подбор стеллажного оборудования — это не только «купить металл». Это расчёт нагрузки, логистика перемещений, интеграция с учётными системами, сервисная поддержка. Чек-лист перед закупкой: 1) аудит помещения с замерами; 2) расчёт нагрузки с коэффициентом запаса; 3) проверка сертификации и гарантии; 4) оценка совокупной стоимости владения. Такой подход окупается за 12–18 месяцев.
