Эволюция источников питания: от тиристоров к транзисторам
За период 2011–2013 годов произошла знаковая замена источников (генераторов) с тиристорных на транзисторные. Это не просто модернизация — это качественный скачок в развитии индукционного нагрева.
Единичная мощность транзисторных источников на сегодняшний момент составляет 320 кВт. Впечатляет? Безусловно. Но главное не только в мощности, а в надежности и эффективности работы.
Почему именно транзисторы? Ответ прост: они обеспечивают стабильную работу в широком диапазоне нагрузок, имеют встроенную защиту и позволяют избежать аварийных ситуаций, характерных для тиристорных систем.
Технические преимущества преобразователей ПЕТРА
Сравнительный анализ преобразователей частоты ПЕТРА с аналогами (Estl+, Завод ТВЧ, Термолит, Рэлтек) показывает существенные преимущества отечественной разработки.
| № | ПЕТРА | Тиристорные аналоги |
|---|---|---|
| 1 | Транзисторный инвертор: а) Область безопасной работы от обрыва до короткого замыкания индуктора б) Широкий диапазон изменения нагрузки в) Непосредственный контроль температуры кристалла г) Встроенная в драйвер активная защита от перенапряжений без остановки работы ПЧ |
Тиристорный инвертор: а) В режиме обрыва и КЗ индуктора неработоспособен б) Узкий диапазон изменения нагрузки в) Контроль температуры кристалла отсутствует г) Внешняя защита вызывает аварийную остановку ТПЧ |
| 2 | Автоматический выключатель с ручным приводом. Ресурс 16 000 циклов | Автоматический выключатель с электроприводом. Ресурс 10 000 циклов |
| 3 | Контактор для полного отключения индуктора при нажатии на кнопку СТОП согласно ISO2009 входит в состав преобразователя | Контактор отсутствует. При нажатии на кнопку СТОП на индукторе остается опасное напряжение |
| 4 | Выпрямитель диодный неуправляемый: 1) Без сложной схемы управления 2) Без помех в сеть 3) Без реактивных токов в сеть |
Выпрямитель тиристорный управляемый: 1) Сложная схема и алгоритм управления 2) Помеха в сеть 3) Реактивные токи в сеть при регулировании мощности |
| 5 | Электронный ключ на базе транзистора IGBT для защитного и оперативного отключения. Время выключения – единицы микросекунд | Электронная защита, оперативное отключение производится тиристорами выпрямителя, время выключения до 10 миллисекунд |
Таблица 1. Сравнительная характеристика преобразователей частоты
Во время плавки выделяется полная мощность источника (генератора) в расплавленный металл. Это обеспечивает высокую эффективность процесса и минимальные потери энергии.
Конструкция индукционных печей: надежность и долговечность
Подина печи заливается из жаростойкого бетона. Для печей более одной тонны подина состоит из четырех сегментов, расположенных на основании из ацеидных и стеклотекстолитовых листов. Такое конструктивное решение повышает срок службы подины.
Верхний свод также выполнен из жаростойкого бетона и состоит из четырех сегментов, благодаря чему выдерживает циклические температурные нагрузки. Это критически важно для стабильной работы оборудования.
На всех типах печей внедрен прибор контроля износа футеровки, что позволяет избегать аварийных ситуаций. Предусмотрительность окупается.
Шинопроводы между конденсаторной батареей и водоохлаждаемыми кабелями выполнены из медной шихтованной шины. Да, это дороже медной водоохлаждаемой трубы, но позволяет уменьшить потери на нагрев токопроводов и, в конечном счете, увеличить общий КПД.
Водоохлаждаемые кабели выполняются разборными. Открутив одну гайку, можно полностью разобрать водоохлаждаемый кабель для ревизии и промывки. Это особенно важно при отвратительном качестве технической воды, с которым сталкиваются многие предприятия.

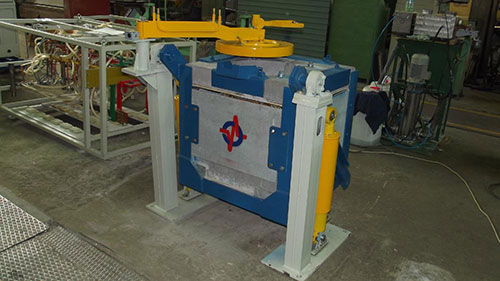

Рис. 1. Индукционная плавильная печь с преобразователем ПЕТРА
Опыт эксплуатации: китайское оборудование против отечественного
Предприятие ООО «Содружество» работает на рынке 21 год. За это время внедрено в производство около 500 единиц различного оборудования, которое успешно работает.
Теперь о конкурентной продукции, в частности, с азиатских рынков. Примером может служить печь китайского производства ИСТ-2,5, приобретенная фирмой ООО «Уральский транзит».
Что получило предприятие в результате приобретения данного оборудования? Давайте разберемся:
- Пришлось полностью переделать плавильный узел, собранный из литых элементов (типа дюралюминий) с помощью паронитовых прокладок и железных болтов. Надо ли говорить, что эта конструкция нагревается и выходит из строя, так как магнитопроводов в ней не предусмотрено?
- Конструкция индуктора такова, что в нижней и верхней части между подинами образуются большие зазоры, что приводит к выдавливанию жидким металлом футеровки.
- Ни нижней подины, ни верхнего свода в данной конструкции не поставлялось.
- Эксплуатационной документации не было.
- По конструкции преобразователя: отключение осуществляется ручным рубильником.
- Нет ни вводного автомата, ни контактора отключения преобразователя.
Приведенный пример показывает, что заморский продавец работает по принципу «не спросили, значит не надо». Но тут и срабатывает пресловутый принцип «экономии». Получатель обречен доукомплектовывать, дорабатывать поставленное оборудование. И это обходится совсем не дешево.
Рис. 2. Последствия использования некачественного оборудования
Сертификация и соответствие требованиям Таможенного Союза
Не умаляя ценовых преимуществ азиатского рынка и прелестей автоматизации европейского, хотелось бы заметить: ООО «Содружество» предлагает надежную, работоспособную технику, достойную для рынка Таможенного Союза.
Оборудование имеет:
- ✓ Сертификат соответствия
- ✓ Декларацию соответствия Таможенного Союза
- ✓ Разрешение на применение Ростехнадзора
- ✓ Сертификаты менеджмента качества
- ✓ Товарный знак
В лице ООО «Содружество» заказчики получают надежного партнера на все времена. С нами развиваются новые технологии, модернизируются уже освоенные.
С нами дает рынку рабочей силы реализовать себя не только физически, но интеллектуально. Это важно. Квалифицированные кадры — залог успеха любого производства.
В. М. Куземский
ООО «Содружество»
г. Челябинск
