Энкодеры ЛИР производства СКБ ИС

Типы датчиков перемещения: от оптических до магнитных

Многообразие решений для контроля перемещения

Осуществлять контроль перемещения можно с помощью разных по принципу действия датчиков (сенсоров, преобразователей): оптических (бесконтактных), индуктивных, магнитных, оптоэлектронных (иначе фотоэлектрических, оптоэлектрических, оптронных, по западной терминологии энкодеры, от английского слова encode — в значении преобразовывать) и др.

Все эти датчики имеют свои плюсы и минусы. Выбор зависит от конкретной задачи.

Немалую популярность практически во всех отраслях науки и промышленности получили оптоэлектронные преобразователи перемещений благодаря оптимальному сочетанию точностных характеристик, надежности и способности выдавать сигналы по распространенным промышленным стандартам.

Это факт: когда нужна точность и надежность, выбирают оптоэлектронику.

Фотоэлектрические энкодеры: точность и надежность

Преобразование перемещения в импульсы

Фотоэлектрические энкодеры преобразуют перемещения в последовательность электрических импульсов, которые несут информацию о величине и направлении перемещения.

Энкодеры применяются как в станкостроительной отрасли — для контроля положения осей станка, так и в промышленной автоматизации для контроля частотных характеристик или положения вала двигателей, приводов, мотор-редукторов.

Области применения широки:

• ✓ нефтяная промышленность — на добывающих станциях
• ✓ энергетика — на ветровых установках
• ✓ средства связи — на антеннах
• ✓ медицинское оборудование
• ✓ робототехника

И это далеко не полный список.

Магнитные энкодеры на эффекте Холла

Устойчивость к внешним воздействиям

Сегодня можно видеть подъем спроса на магнитные энкодеры. Данные датчики используют эффект Холла — явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле.

Область их применения схожа с оптоэлектронными энкодерами, но установка целесообразна там, где не требуется высокая точность, но необходима высокая устойчивость к воздействиям внешней среды.

Важный момент: их точность в десятки раз хуже оптоэлектронных. Но зато они выдерживают такие условия, где оптика просто не выживет.

Продукция СКБ ИС: полный спектр энкодеров

20 лет опыта на рынке датчиков

ОАО «СКБ ИС» разрабатывает, производит и осуществляет поставки оптоэлектронных и магнитных энкодеров, устройств цифровой индикации, интерфейсов, систем управления, преобразователей сигналов для энкодеров.

Отслеживать новые тенденции и разрабатывать модели в соответствии с требованиями заказчика позволяет наличие огромного опыта (СКБ ИС на рынке более 20 лет) и высококвалифицированный персонал организации.

Компания старается охватить как можно большую часть всего спектра предложений энкодеров. Ассортимент постоянно растет.

Угловые энкодеры: абсолютные и инкрементные

Широкий диапазон размеров и разрешений

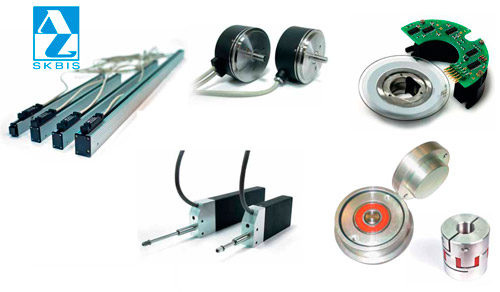

Сегодня СКБ ИС может предложить:

Оптоэлектронные абсолютные угловые энкодеры:

• → диаметры корпуса от 19 до 95 мм
• → разрешение до 26 бит
• → точность позиционирования до ±3,5 угловых секунд

Оптоэлектронные инкрементные угловые энкодеры:

• → диаметры корпуса от 12 до 200 мм
• → разрешение до 3 600 000 дискрет на оборот
• → точность позиционирования до ±1,5 угловых секунд

Магнитные абсолютные и инкрементные угловые энкодеры:

• → диаметры корпуса от 8 до 58 мм
• → разрешение до 12 разрядов (для абсолютных)
• → 4096 дискрет на оборот (для инкрементных)
• → точность позиционирования ±0,5 градуса

Также предлагаются муфты для угловых энкодеров.

Линейные энкодеры: точность до 0,1 мкм

Прецизионные измерения перемещения

Оптоэлектронные инкрементные линейные энкодеры:

• ★ длина измерения до 3240 мм
• ★ разрешение до 0,1 мкм
• ★ точность позиционирования до ±3 мкм на метр

Оптоэлектронные абсолютные линейные энкодеры:

• ★ длина измерения до 1890 мм
• ★ разрешение до 0,1 мкм
• ★ точность позиционирования до ±3 мкм на метр

Оптоэлектронные инкрементные преобразователи перемещений со штоком:

• ★ ход до 40 мм
• ★ разрешение до 0,1 мкм
• ★ точность позиционирования до ±0,5 мкм на ход штока

Дополнительно предлагаются:

• ✓ устройства цифровой индикации для работы с абсолютными или инкрементными энкодерами
• ✓ интерфейсы (для подключения энкодеров к компьютеру) и программное обеспечение к ним
• ✓ преобразователи сигналов для энкодеров

Малогабаритные энкодеры ЛИР для роботов

Новая номенклатура продукции

Отдельно стоит выделить новую номенклатуру продукции, спрос на которую постепенно растет:

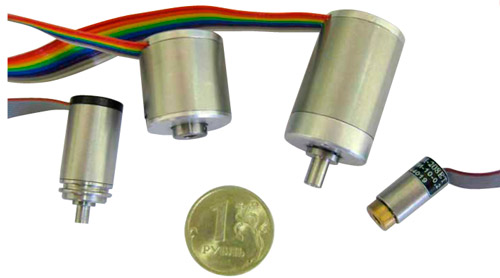

Малогабаритные энкодеры:

• → ЛИР-МИ208, ЛИР-МА208 и ЛИР-212А с диаметрами корпуса 8 и 12 мм
• → успешно зарекомендовали себя в России и за рубежом
• → идеальны для маленьких приводов и роботов

Миниатюрный инкрементный преобразователь открытого типа:

• → ЛИР-3
• → длина измерения до 380 мм
• → разрешение до 0,1 мкм
• → точность ±1 мкм на 100 мм

Система программно-позиционного управления:

• → ЛИР-581
• → работа с абсолютными и инкрементными энкодерами
• → возможность позиционирования до шести координат

Цифровой преобразователь линейного перемещения со штоком:

• → ЛИР-17И

Абсолютный линейный преобразователь со штоком:

• → ЛИР-ДА13
• → ход 10 мм

Высокоточный абсолютный угловой энкодер:

• → ЛИР-ДА395А
• → диаметр корпуса 95 мм
• → разрешение до 26 бит

Инкрементный магнитный линейный энкодер на ленте:

• → LM10

Применение: от станков до космоса

Универсальность энкодеров ЛИР

ОАО «СКБ ИС» имеет богатую историю поставок оборудования для самых различных применений.

Это не просто слова — реальные проекты в разных отраслях и странах.

Экстремальные условия работы

Энкодеры ЛИР работают в условиях:

• ✦ радиации (атомные станции)
• ✦ соляного тумана (морские суда)
• ✦ космического вакуума
• ✦ экстремальных температур

Это говорит о многом. Если оборудование выдерживает такие условия, значит, качество на высоте.

Сервис и техническая поддержка СКБ ИС

Комплексное обслуживание клиентов

ОАО «СКБ ИС» гарантирует высококвалифицированный сервис и техническую поддержку.

Это касается как работы с заказчиком на стадии оформления заказа, так и осуществления гарантийного, послегарантийного ремонта (24 часа, не считая доставки) и монтажа энкодеров ЛИР на оборудовании заказчика.

Более 500 модернизированных станков — это реальный опыт.

Что входит в поддержку:

1. Консультации на этапе выбора оборудования
2. Помощь в оформлении заказа
3. Быстрый ремонт (24 часа)
4. Монтаж на оборудовании заказчика
5. Пусконаладка
6. Обучение персонала

Партнеры и реализованные проекты

Мировые бренды доверяют ЛИР

Среди партнеров СКБ ИС такие компании как:

• ★ Philips
• ★ Hewlett Packard
• ★ Boeing
• ★ General Electric
• ★ КАМАЗ
• ★ АвтоВАЗ
• ★ УАЗ
• ★ МАЗ
• ★ Северсталь

И это далеко не полный список.

Когда такие гиганты выбирают отечественного производителя — это о чем-то говорит.

Выставка Металлообработка 2010

Компания приглашает к сотрудничеству и предлагает посетить стенд на московской выставке «Металлообработка 2010», которая пройдет в ЦВК «Экспоцентр» с 24 по 28 мая.

Где найти:

• → Павильон № 2
• → Зал № 1
• → Стенд 21В50

Приходите! Будет интересно.

Есть возможность увидеть оборудование вживую, пообщаться со специалистами, задать вопросы по вашему проекту.

От идеи до реализации — один шаг. Главное — сделать его правильно.

ОАО «СКБ ИС»
195009, Санкт-Петербург,
Кондратьевский пр., д. 2, лит. А
Тел/факс (812) 334-17-72
Факс (812) 540-29-33
www.skbis.ru
Email: lir@skbis.ru
