Конструкция серии KRF с U-образными направляющими
Линейные актуаторы серии KRF — это жесткость и надежность в одном корпусе. Секрет прост: U-образное поперечное сечение линейной направляющей. Такая геометрия обеспечивает высокую устойчивость к нагрузкам.
Полностью закрытая конструкция — не просто слова. Защитные уплотнения расположены сверху и по бокам корпуса. Прижимаются магнитами. Никаких зазоров, никаких щелей для пыли и грязи.
Что это дает на практике? Актуатор работает в любых условиях. Производственный цех, запыленное помещение, агрессивная среда — везде справится.
Магнитные уплотнения и защита от загрязнений
Магниты в уплотнениях — интересное решение. Они обеспечивают постоянный прижим без механического износа. Нет трущихся деталей — нет проблем.
Конструкция предотвращает возможные загрязнения внутренних механизмов. Это продлевает срок службы, снижает частоту обслуживания.
Еще один плюс: несколько актуаторов легко объединить для работы по различным осям. Модульность — это удобно. Можно построить многокоординатную систему под свои задачи.
Габариты и рабочий ход актуаторов
Серия KRF представлена четырьмя размерами. Каждый — под конкретные задачи:
- ✓ KRF3 — сечение 42×35 мм, компактный вариант
- ✓ KRF4 — сечение 45×52 мм, средний размер
- ✓ KRF5 — сечение 55×59 мм, повышенная грузоподъемность
- ✓ KRF6 — сечение 66×60 мм, максимальная жесткость
Рабочий ход варьируется от 50 до 800 мм. Вполне достаточно для большинства задач автоматизации.
На базе KRF созданы модели KSF и CKRF. Это развитие линейки с улучшенными характеристиками.
| Модель | Сечение (мм) | Рабочий ход (мм) | Применение |
|---|---|---|---|
| KRF3 | 42×35 | 50-800 | Компактные системы |
| KRF4 | 45×52 | 50-800 | Универсальное применение |
| KRF5 | 55×59 | 50-800 | Повышенные нагрузки |
| KRF6 | 66×60 | 50-800 | Тяжелые условия работы |
Серия KSF: высокая скорость и производительность
KSF — это скорость. Шарико-винтовая передача (ШВП) увеличенного диаметра и шага резьбы творит чудеса.
Результат? Скорость перемещения до 1500 мм/с. Ускорение до 2G. Это серьезные показатели для линейных актуаторов.
ШВП увеличенного диаметра для мощных двигателей
Благодаря усиленной ШВП, KSF работает с моторами большей мощности. А значит — выше производительность.
Интересный момент: при одинаковой мощности двигателя модель KSF меньше и легче, чем KRF. Компактность без потери характеристик — это ценно.
Увеличенный рабочий ход — еще одно преимущество. KSF4 достигает 900 мм, KSF6 — до 1300 мм.
Система автоматической смазки QZ
QZ — это не просто опция. Это технология, которая увеличивает срок службы актуатора.
Автоматическая смазка означает одно: можно долго работать без обслуживания. Не нужно постоянно проверять, доливать, контролировать.
Для производств с непрерывным циклом это критически важно. Простой на обслуживание — это потеря времени и денег.
| Параметр | KSF4 | KSF6 | Преимущество |
|---|---|---|---|
| Сечение | 46×45,4 мм | 64×66,4 мм | Компактность |
| Рабочий ход | До 900 мм | До 1300 мм | Широкий диапазон |
| Скорость | До 1500 мм/с | До 1500 мм/с | Высокая производительность |
| Ускорение | До 2G | До 2G | Быстрый разгон |
CKRF для чистых помещений класса ISO 4
CKRF — специальное исполнение для чистых комнат. Соответствует стандарту ISO14644–1 (класс чистоты 4).
Как достигается такой уровень? Полностью закрытый корпус плюс встроенные вакуумные адаптеры. Никаких частиц, никакого загрязнения окружающей среды.
Где это нужно? Полупроводниковое производство, фармацевтика, микроэлектроника. Там, где чистота — приоритет.
Модель CKRF представлена тремя размерами:
- ☑ KRF4 — сечение 45×52 мм
- ☑ KRF5 — сечение 55×59 мм
- ☑ KRF6 — сечение 66×60 мм
Рабочий ход — от 50 до 800 мм. Достаточно для большинства задач в чистых помещениях.
Сравнение технических характеристик серий
Три серии — три разных подхода. KRF — универсальность и надежность. KSF — скорость и производительность. CKRF — чистота и соответствие строгим стандартам.
Что выбрать? Зависит от задачи.
Для обычного производственного оборудования подойдет KRF. Жесткость, защита, надежность — всё есть.
Если нужна высокая скорость — берите KSF. 1500 мм/с — это серьезно. Плюс увеличенный рабочий ход.
Для чистых комнат альтернативы CKRF нет. Класс ISO 4 — это высокий уровень. Встроенные вакуумные адаптеры решают проблему загрязнений.
| Характеристика | KRF | KSF | CKRF |
|---|---|---|---|
| Скорость перемещения | Стандартная | До 1500 мм/с | Стандартная |
| Рабочий ход | 50-800 мм | До 1300 мм | 50-800 мм |
| Класс чистоты | Стандарт | Стандарт | ISO 14644-1, класс 4 |
| ШВП | Стандартная | Увеличенного диаметра | Стандартная |
| Система смазки | Стандартная | QZ автоматическая | Стандартная |
| Применение | Общепромышленное | Высокоскоростное | Чистые помещения |
Есть нюансы. KSF компактнее при той же мощности. Это важно, когда пространство ограничено.
CKRF требует особых условий монтажа. Вакуумные адаптеры нужно правильно подключить. Но это уже детали.
В общем, выбор есть. Каждая серия решает свои задачи. Главное — понять, что нужно именно вам: скорость, чистота или универсальность.

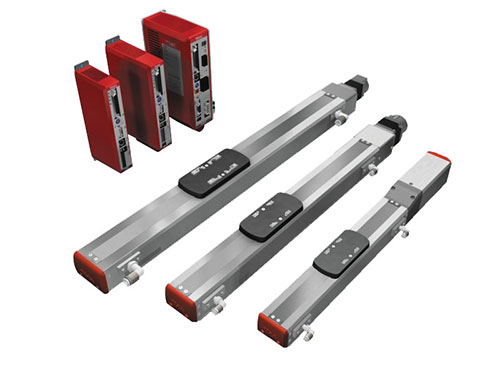

Рис. 1. Серия линейных актуаторов CKRF, KRF, KSF с U-образными направляющими и магнитными уплотнениями
