Ручное снятие заусенцев — это боль любого производства. Долго, дорого, качество хромает. А что если заменить человеческие руки на пучок синтетических волокон с оксидом алюминия? Звучит фантастически, но технология XEBEC работает именно так.
Режущие щетки фирмы XEBEC представляют собой пучок специальных синтетических волокон, содержащих оксиды алюминия. Щетка устанавливается в шпинделе станка и получает вращение и подачу по поверхности детали согласно программе.
Проще говоря, это умная щетка, которая режет металл. Не так, как фреза, но и не как наждачка. Что-то среднее — и в этом вся фишка.
Технология XEBEC: как работают абразивные волокна
Каждое волокно — это миниатюрный режущий инструмент. При вращении до 10 000 об/мин кончики волокон снимают микроскопические слои металла. Результат? Гладкая кромка без заусенцев.
Почему именно оксид алюминия
Оксид алюминия (Al₂O₃) — один из самых распространенных абразивов. Твердый, износостойкий, относительно недорогой. В щетках XEBEC абразивные зерна встроены прямо в волокна, а не нанесены на поверхность.
Это дает преимущество:
- ✓ Постоянная острота режущих кромок
- ✓ Равномерный износ по всей длине волокна
- ✓ Гибкость — щетка повторяет контур детали
- ✓ Безопасность — нет риска повредить основную поверхность
Для обработки различных по твердости материалов и различных по величине заусенцев применяются щетки с различным цветом волокна. Это обеспечивает оптимальные условия резания.
| Цвет волокна | Твердость | Применение | Тип заусенцев |
|---|---|---|---|
| Зеленый | Высокая | Сталь, нержавейка | Крупные, твердые |
| Коричневый | Средняя | Алюминий, латунь | Средние |
| Красный | Мягкая | Мягкие сплавы | Мелкие |
| Синий | Очень мягкая | Пластик, композиты | Минимальные |
Размеры имеют значение
В зависимости от габаритов детали используются щетки диаметром от 6 до 100 мм. Логика проста:
- → Малые диаметры (6-20 мм) — для точной обработки, сложных контуров, мелких деталей
- → Средние (20-50 мм) — универсальный вариант для большинства задач
- → Большие (50-100 мм) — для обработки крупных поверхностей, повышения производительности
При обработке применяются стандартные СОЖ. Никаких специальных жидкостей не требуется — еще один плюс технологии.

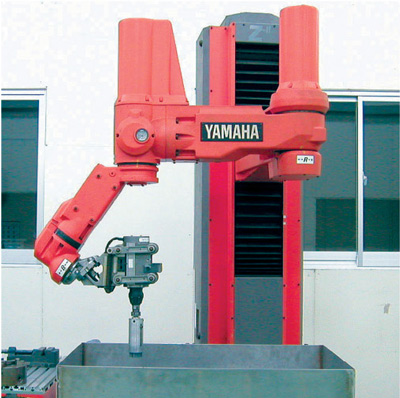

Рис. 1. Обработка деталей YAMAHA с использованием технологии XEBEC
Характеристики щеток: диаметр, цвет, применение
Такая обработка может производиться как на фрезерных и сверлильных станках, так и вручную. Но давайте честно: ручной труд — это прошлый век.
Три способа применения
1. Фрезерные станки с ЧПУ
Стандартный вариант. Щетка устанавливается в магазин инструмента наряду с фрезами, сверлами, зенковками. Программа автоматически меняет инструмент и выполняет снятие заусенцев.
Преимущества:
- ☑ Не нужно переставлять деталь
- ☑ Высокая повторяемость
- ☑ Минимум участия оператора
2. Сверлильные станки
Более простой вариант. Подходит для небольших серий, несложных деталей. Оператор вручную подводит щетку к кромкам.
Недостаток очевиден: человеческий фактор. Устал, отвлекся, пропустил заусенец.
3. Ручная обработка
Щетка устанавливается в электродрель или бормашину. Полный контроль оператора, но низкая производительность.
Когда имеет смысл? Прототипы, единичные изделия, ремонт.
Роботизированные комплексы: в 10 раз быстрее ручного труда
Большие возможности возникают при использовании инструмента XEBEC на роботизированных комплексах. Эта технология позволяет получать качественный продукт, значительно сократив применение ручного труда.
Почему роботы лучше людей
Здесь все просто. Робот:
| Параметр | Человек | Робот с XEBEC | Разница |
|---|---|---|---|
| Производительность | 10 деталей/час | 100 деталей/час | В 10 раз выше |
| Стабильность качества | Зависит от усталости | 100% одинаково | Предсказуемо |
| Рабочее время | 8 часов | 24 часа | В 3 раза больше |
| Точность | ±0.5 мм | ±0.05 мм | В 10 раз точнее |
| Стоимость обработки | 100% | 15-20% | Экономия 80-85% |
Впечатляет? Еще бы. Но есть нюанс: роботизированный комплекс стоит дорого. Окупается при больших объемах производства.
Где это работает
Технология довольно успешно применяется в Японии, США, Швеции и других странах, но широкого распространения пока не получила.
Почему? Несколько причин:
- ✖ Высокая начальная стоимость оборудования
- ✖ Необходимость программирования
- ✖ Нехватка квалифицированных специалистов
- ✖ Консерватизм производителей (привыкли по старинке)
Но тренд очевиден: автоматизация неизбежна. Кто внедрит сейчас — получит преимущество завтра.
Обработка пересекающихся отверстий: уникальное решение
Другой областью применения эластичных щеток XEBEC является зачистка кромок пересекающихся отверстий. Для этого используются специальные кисти диаметром 3, 5 и 7 мм различной длины.
Проблема пересекающихся отверстий
Представьте: два отверстия пересекаются под углом. На пересечении образуется острая кромка, заусенец. Как его снять?
Обычные методы:
- → Зенковка — работает только для отверстий под прямым углом
- → Ручная зачистка — долго, неудобно, качество страдает
- → Химическое травление — дорого, экологически грязно
Щетка XEBEC решает проблему элегантно.
Как это работает
Щетка вводится в отверстие и получает вращение до 10 000 об/мин. Под действием центробежных сил волокна достигают стенок отверстия и обрабатывают их.

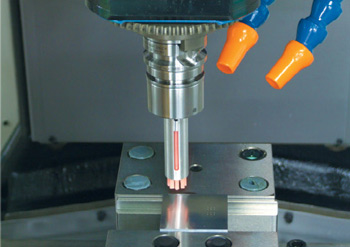

Рис. 2. Принцип обработки внутренних кромок отверстий
Волокна гибкие — они проникают в зону пересечения и снимают заусенцы именно там, где нужно. При этом не повреждают основную поверхность отверстия.

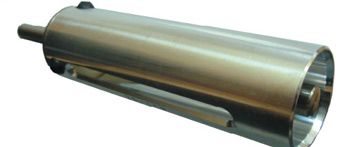

Рис. 3. Обработка цилиндров: до и после применения XEBEC
Результат говорит сам за себя:
- ★ Гладкие кромки без заусенцев
- ★ Сохранение геометрии отверстия
- ★ Высокая скорость обработки
- ★ Повторяемость результата
Рис. 4. Наглядное сравнение: до обработки (слева) и после (справа)
Универсальность применения
Метод работает для отверстий, пересекающихся под любыми углами:
- ✓ Под 90° — самый распространенный случай
- ✓ Под острыми углами (30-60°)
- ✓ Под тупыми углами (120-150°)
- ✓ Для наклонных отверстий
Главное — правильно подобрать диаметр и длину щетки.
Абразивные шарики и цилиндры: когда щетки не подходят
Такое же назначение имеют и абразивные шарики и цилиндры XEBEC на гибком стержне. Они используются для обработки отверстий, пересекающихся как под прямым, так и под другими углами.
В чем разница
Щетки — это пучок волокон. Шарики и цилиндры — монолитный абразивный инструмент на гибкой основе.
Когда что применять?
| Инструмент | Преимущества | Недостатки | Лучшее применение |
|---|---|---|---|
| Щетки | Гибкость, безопасность | Меньшая агрессивность | Тонкая обработка, сложные поверхности |
| Шарики | Доступ в труднодоступные места | Ограниченный ресурс | Сферические полости, радиусы |
| Цилиндры | Высокая производительность | Менее гибкие | Прямые отверстия, большие объемы |
Гибкий стержень — ключевое преимущество
Гибкий стержень позволяет:
- → Обрабатывать отверстия под углом
- → Компенсировать неточности позиционирования
- → Избегать сколов на выходе из отверстия
- → Работать с криволинейными поверхностями
По сути, это идеальный инструмент для сложных случаев, где жесткий инструмент бессилен.
Экономический эффект: где реальная выгода
Применение инструмента XEBEC значительно расширяет возможности станочной обработки деталей, особенно в серийном производстве. Позволяет улучшить качество обработки и снизить затраты непроизводительного ручного труда.
Считаем деньги
Давайте посчитаем на конкретном примере.
Исходные данные:
- Деталь: корпус клапана
- Количество заусенцев: 24 шт.
- Серия: 1000 деталей/месяц
- Ручная обработка: 5 минут на деталь
- Автоматическая (XEBEC): 30 секунд на деталь
Расчет:
| Показатель | Ручная обработка | XEBEC | Экономия |
|---|---|---|---|
| Время на деталь | 5 мин | 0.5 мин | 4.5 мин (90%) |
| Время на серию | 83.3 часа | 8.3 часа | 75 часов |
| Зарплата (500 руб/час) | 41 650 руб | 4 150 руб | 37 500 руб/мес |
| Годовая экономия | - | - | 450 000 руб |
Стоимость комплекта щеток XEBEC — около 50 000 руб. Окупаемость — чуть больше месяца. Дальше — чистая экономия.
Не только деньги
Но экономия на зарплате — не единственное преимущество. Есть и другие:
- ☑ Снижение брака (человек устает, робот — нет)
- ☑ Стабильное качество (каждая деталь одинакова)
- ☑ Ускорение производства (не нужно ждать, пока рабочий освободится)
- ☑ Возможность работы 24/7 (робот не требует перерывов)
- ☑ Снижение травматизма (нет контакта с острыми кромками)
Сложите всё вместе — получите реальную конкурентную преимущество.
Когда XEBEC не подходит
Будем объективны: технология не универсальна.
Не используйте XEBEC, если:
- ✖ Требуется снять более 0.5 мм материала (берите фрезу)
- ✖ Обрабатываете закаленную сталь выше 50 HRC (не хватит твердости)
- ✖ Единичное производство (не окупится)
- ✖ Требуется шероховатость Ra 0.2 и ниже (нужна притирка)
В остальных случаях — пробуйте. Технология заслуживает внимания.
