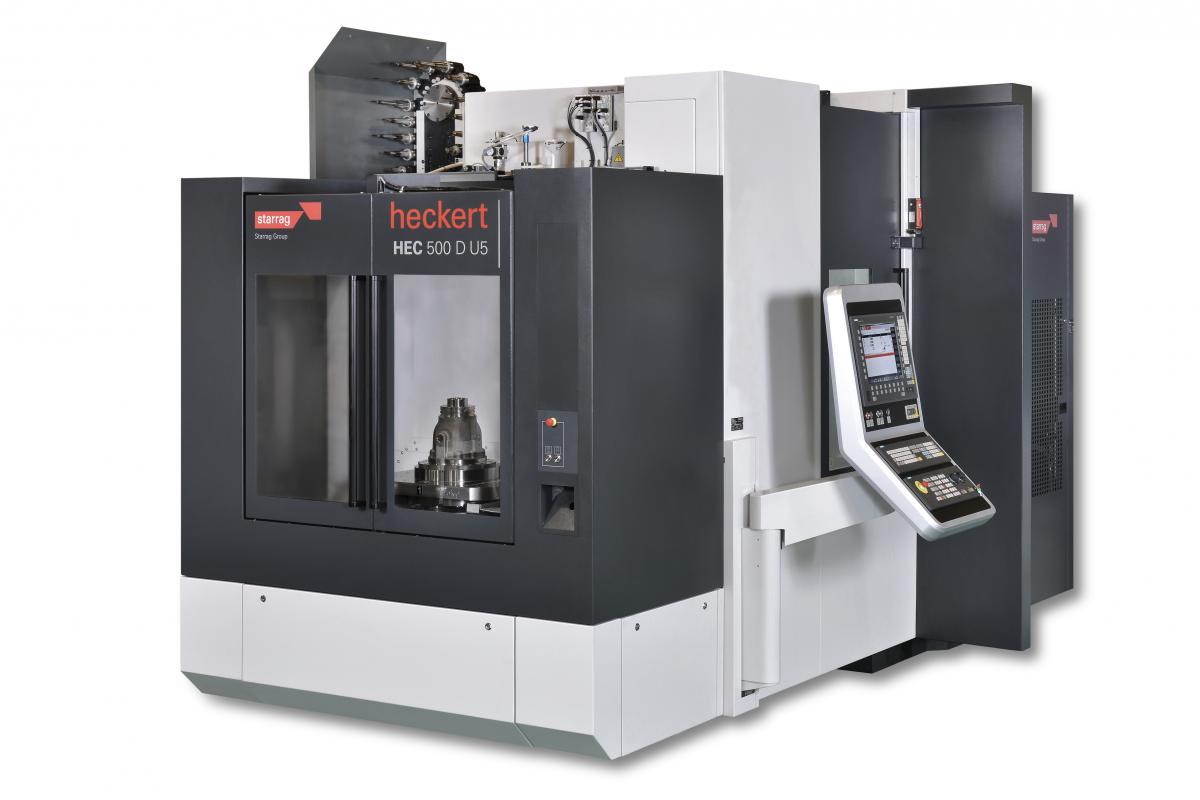

ОБРАБАТЫВАЮЩИЙ ЦЕНТР ХЕККЕРТ HEC 500 D С ПОВОРОТНОЙ ГОЛОВКОЙ

Проблема выбора: мощность против универсальности

Народная мудрость гласит: «Кому выбирать, тому и голову себе ломать». Дирк Мюллер, менеджер по продукции фирмы «Хеккерт ГмбХ» в Хемнице (входит в швейцарский станкостроительный холдинг «Штарраг Групп»), знает об этом не понаслышке.

Представляя заказчикам станки HEC 400 D и HEC 500, он сталкивается с непростой задачей. Как в краткой форме изложить все особенности станков, когда позитивных характеристик столько, что голова идет кругом?

Впрочем, не всё так сложно. Если разложить по полочкам, картина становится ясной.

Технические характеристики HEC 500 D

Речь идет о высокодинамичных 4-осевых горизонтальных обрабатывающих центрах. Универсальность — их сильная сторона. На этих станках можно обрабатывать различные материалы, используемые буквально во всех отраслях промышленности:

★ Легкие сплавы
★ Чугун
★ Высокопрочная сталь

Широкий спектр материалов — это одно. Но возможности станка этим не ограничиваются.

Термическая стабильность и точность

Преимущества технологии проявляются в нескольких ключевых аспектах. Первое — термическая стабильность. Второе — продолжительное сохранение точности класса IT 5 при серийном производстве деталей.

Это серьёзный аргумент. Когда речь идет о серийном производстве, стабильность параметров — не просто удобство, а необходимость. Деталь за деталью, час за часом — точность должна оставаться на уровне.

И это нормально для оборудования такого класса.

Производительность шпинделя

«Станку в исполнении с мотор-шпинделем мощностью 50 кВт потребуется всего несколько секунд для разгона до максимальной частоты вращения 20.000 об/мин», — рассказывает менеджер по продукции.

Впечатляет? Безусловно. Несколько секунд — и шпиндель выходит на рабочие обороты. Такая динамика позволяет сократить вспомогательное время, повысить общую производительность.

Производительность, многосторонность и компактная конструкция находят большое применение у заказчиков. Факт.

Но возможности выбора шпинделей еще шире. Заказчик может выбрать из целого спектра вариантов:

Тип шпинделя	Мощность	Крутящий момент	Применение
Шпиндель с двигателем с полым валом	37 кВт	350 Нм	Тяжелая обработка
Динамичный мотор-шпиндель	50 кВт	—	Высокоскоростное резание

Разброс возможностей позволяет подобрать оптимальное решение под конкретные задачи производства.

Система управления инструментом

Гибкость обеспечивается высокотехнологичной системой управления инструментом. Возможности впечатляют: на опциональном многорядном цепном магазине можно разместить до 320 различных инструментов.

320 инструментов — это много. Очень много. Для сложных деталей, требующих множества операций, такая вместимость — настоящее спасение. Не нужно останавливать производство для смены инструмента.

Логично? Абсолютно. Чем больше инструментов доступно одновременно, тем меньше простоев, тем выше эффективность.

Конструктивные особенности и защита

«Дополнительную безопасность и одновременно удобство технического обслуживания создают кожухи, которые мы установили вместо обычных телескопических заграждений или гофрированных экранов», — продолжает господин Мюллер.

Замена традиционных решений на кожухи — шаг в сторону удобства эксплуатации. Техобслуживание становится проще, безопасность — выше.

Еще одно преимущество — эффективная система удаления стружки. Она создает оптимальные условия для обработки всухую.

Обработка всухую — тренд современного производства. Меньше охлаждающей жидкости — меньше затрат, проще утилизация отходов, экологичнее процесс.

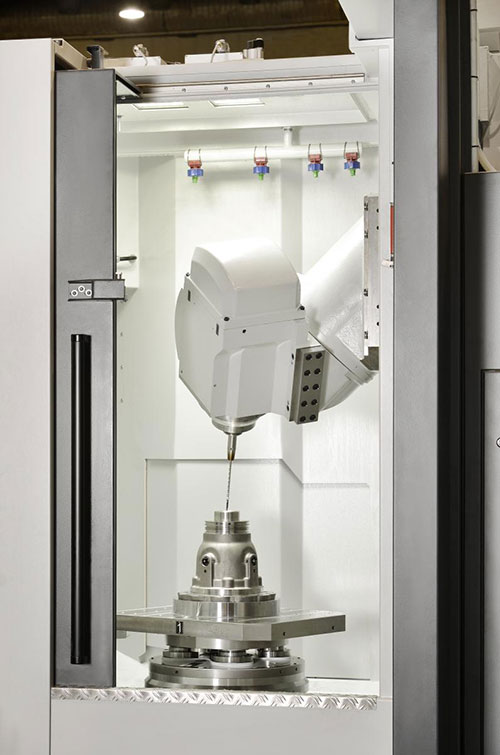

Поворотная головка: переход на 5 осей

С недавних пор изюминкой станков HEC 500 D и 500 D XXL (рабочая поверхность: 500 × 630 мм) является поворотная головка. Эта опция превращает их в 5-осевые горизонтальные обрабатывающие центры.

«Оператор может повернуть головку из горизонтального положения в вертикальное», — говорит господин Мюллер.

Возможности, которые открываются при этом, сложно переоценить.

Возможности позиционирования

В принципе, головка вместе с осью B может занимать все промежуточные положения. Это позволяет оператору осуществлять комплексную обработку деталей за один установ.

Примеры применения:

✔️ Одновременное резание профильных поверхностей
✔️ Дополнительное фрезерование свободных контуров во взаимодействии с осью B и осью C
✔️ Сверление пространственной наклонной плоскости

Поскольку головка может фиксироваться в любом наклонном положении, она очень хорошо подходит для сложных операций. Обработка за один установ — это сокращение времени, повышение точности (меньше переустановок — меньше погрешностей).

Звучит убедительно, правда?

Интеграция в производственные системы

Станок может работать в разных конфигурациях. Вариантов несколько:

→ Отдельно как производственная ячейка с накопителем палет
→ Как элемент, интегрированный в гибкую производственную систему

Гибкость применения — важное качество. Сегодня станок работает автономно, завтра его включают в состав комплексной линии. Возможности масштабирования есть.

Это серьёзно расширяет сферу применения оборудования.

Применение в различных отраслях

Универсальность HEC 500 D проявляется в способности работать с материалами для всех отраслей промышленности. От легких сплавов до высокопрочной стали — спектр широк.

Где это востребовано? Практически везде:

Отрасль	Типичные материалы	Требования к точности
Авиастроение	Легкие сплавы, титан	Высокие
Автомобилестроение	Алюминий, сталь	Средние и высокие
Энергетическое машиностроение	Высокопрочная сталь	Очень высокие
Общее машиностроение	Чугун, сталь	Различные
