Выбор было сделать нелегко
Весной 2008 г. на Haidlmair встал вопрос о необходимости обновления станков под детали весом от 500 кг. Критерием отбора нового оборудования были не только габариты деталей, но и, в первую очередь, высота детали. Перед производителем стояла главная цель – сократить время обработки. Этой цели можно достичь, с одной стороны, путем 5осевой симультанной обработки только с одним зажимом, а с другой стороны, благодаря высокой динамике и точности, которая гарантирует оптимальное качество поверхности без последующей обработки. Важным моментом для Haidlmair был также доступ к заготовке в зажимном приспособлении.
«Производителей обрабатывающих центров, отвечающих этим требованиям при необходимых габаритах, не так уж много», – говорит Штефан Кнедльсторфер, технический директор фирмы Haidlmair GmbH. Один из них – Maschinenfabrik Berthold Hermle AG в Госхайме. Известные своим качеством и высокой точностью обрабатывающие центры Hermle AG занимают очень хорошее положение на рынке.
Было произведено несколько тестовых обработок: одинаковые детали изготовили на фирме Hermle на обрабатывающем центре C 50 U Dynamic и на имеющихся станках фирмы Haidlmair. «Результат, полученный на C 50 U Dynamic Hermle, был значительно лучше», – сообщил Штефан Кнедльсторфер. «Качество поверхности было великолепным, а оптимальная согласованность 5осевых перемещений была отчетливо видна в безупречных переходах. Я действительно был восхищен чрезвычайной точностью».

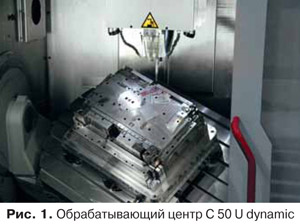

В обрабатывающем центре, разработанном под обработку деталей весом до 2.000 кг, точность обработки обеспечивается модифицированной конструкцией типа «Гентри» и оптимальной опорой главных осей, а также сдвоенным приводом оси Y для обеспечения высокой динамики при идеальном соотношении сил благодаря 3 направляющим с танкетками. Наклонноповоротный стол с ЧПУ ?1,150 мм со встроенным двигателем с высоким пусковым моментом оси C и сдвоенный привод оси, а также диапазон поворота +30°/115° гарантируют гибкое применение в сегменте 5осевой обработки.
Рудольф Флух, ответственный за сбыт станков Hermle в Австрии об основном преимуществе станка: «Наша концепция со встроенным наклонноповоротным столом с ЧПУ придает обрабатывающему центру очень высокую динамику – возможность гораздо более эффективных перемещений довольно большого веса». Эта высокая динамика станка с точностью регулировки до микрон поддерживается наисовременнейшей технологией шин.
Многоступенчатое решение
Фирма Haidlmair приняла решение в пользу этой уникальной в своем весовом классе станочной концепции со встроенным наклонноповоротным столом с ЧПУ. Кроме того, Haidlmair выбрала Hermle и как системного партнера. Решающее значение имела общая концепция станка, а также сервисное обслуживание, поддержание постоянной связи и возможности автоматизации в будущем. В пользу Hermle C 50 U Dynamic также говорили короткий срок поставки (10 недель) и оснащение системой управления Heidenhain.
Довольные лица
Ввод в эксплуатацию станка в середине июля 2008 г. подтвердил правильность выбора. Уже через 3 дня после поставки Hermle C 50 U Dynamic начал работать и с тех пор непрерывно эксплуатируется. «Станок выдает прекрасное качество поверхности с чрезвычайно высокой точностью», – сообщил Штефан Кнедльсторфер. «Прессформы не требуют практически никакой доработки. Возможность полной фрезерной обработки за один проход без перезажима вместе с высокой динамикой фрезерной обработки существенно сокращает время обработки и избавляет наших сотрудников от неприятной ручной работы». Операторы подтверждают высокую стабильность Hermle C 50 U Dynamic.
«Хорошо продуманная комплексная концепция, учитывающая все аспекты изготовления форм для литья, убедила меня в том, что в лице фирмы Hermle мы нашли правильного партнера», – так Йозеф Хайдльмайер подвел итоги этой истории успеха.
Технические данные Hermle C 50 U
Перемещение X-Y-Z
1.0001.100750 мм
Ускоренное перемещение linear XYZ
606055 м/мин
Ускорение линейное XYZ
6 м/сек2
Привод главного шпинделя
Число оборотов
18.000 об/мин HSK 63
Крутящий момент
до 240 Нм (при 18.000 об/мин)
Мощность
до 39 кВ (при 18.000 об/мин)
Магазин Pickup
Количество мест в магазине
60 штук
Дополнительный магазин
41 штук
Система управления
iTNC 530 или S 840 D
Наклонноповоротный стол с ЧПУ Ж 1.150 мм
Площадь зажима
01.150
2-стороння опора
900 мм
Диапазон поворота
+30°/115°
Число оборотов наклонной оси А
20 об/мин
Число оборотов поворотной оси C
30 об/мин
Тип привода поворотной оси C
двигатель с большим пусковым моментом
Макс. нагрузка стола
2.000 кг
Haidlmair GmbH
Изготовление прессформ
Хайдльмайерштрассе 1. A4542 Нуссбах
Teл. +4375876001. www.haidlmair.at
Maschinenfabrik Berthold Hermle AG
Индустриштрассе 812. D78559 Госхайм
Teл. +497426950. www.hermle.de
О станках Hermle:
Качество поверхности было великолепным, а оптимальная согласованность 5осевых перемещений станка C 50 U dynamic была отчетливо видна в безупречных переходах.
Штефан Кнедльсторфер, технический директор фирмы «Haidlmair GmbH»
Наша концепция со встроенным наклонноповоротным столом с ЧПУ придает обрабатывающему центру очень высокую динамику возможность гораздо более эффективных перемещений довольно большого веса.
Наша концепция со встроенным наклонноповоротным столом с ЧПУ придает обрабатывающему центру очень высокую динамику возможность гораздо более эффективных перемещений довольно большого веса.
Рудольф Флух, руководитель продаж «Hermle» Австрия.
Инженер Роберт Фраунбергер / xtechnik
"
