Возможности лазерной сварки: от ручных до автоматических систем
Типы сварочных операций
Современное лазерное оборудование открывает совершенно новые горизонты в области соединения материалов. Ручной и автоматической сварки стало возможно выполнять с такой точностью, которая раньше казалась недостижимой.
Что конкретно можно делать? Возможностей масса:
- ✓ Прямолинейные швы — базовая операция, но выполненная с микронной точностью
- ✓ Фигурные швы по произвольному плоскому чертежу — любая геометрия, которую вы можете нарисовать
- ✓ Кольцевые швы на опциональных вращательных оснастках — для цилиндрических деталей
Типовая толщина свариваемых материалов составляет от 0,1 до 2 мм. Казалось бы, немного. Но именно в этом диапазоне решается большинство задач микроэлектроники, приборостроения и точного машиностроения.
Резка и прошивка отверстий
Помимо сварки, оборудование справляется с резкой и прошивкой отверстий. Причем отверстия можно делать там, где механический инструмент просто не подлезет.
Гравировка и маркировка
Глубокая гравировка и поверхностная маркировка — еще два важных направления. Когда нужно нанести логотип, серийный номер или другую информацию на изделие, лазер справляется с этой задачей идеально.
Ни краски, ни чернил — только чистое воздействие на материал. Результат остается навсегда.
Обрабатываемые материалы: металлы и неметаллические структуры
Широкий спектр материалов
Одно из главных преимуществ лазерной обработки — универсальность. Оборудование работает с огромным спектром материалов.
Обрабатываемые материалы:
| Группа материалов | Конкретные материалы | Особенности обработки |
|---|---|---|
| Черные металлы | Сталь (черная и нержавеющая) | Хорошая свариваемость, минимальная зона термического влияния |
| Тугоплавкие металлы | Ковар, титан | Требуют специальных режимов, но дают отличные результаты |
| Цветные металлы | Латунь, медь | Высокая теплопроводность, нужны мощные лазеры |
| Керамика | Поликор, керамика, ситалл | Хрупкие материалы, лазерная обработка — часто единственный вариант |
| Неметаллические | Различные композиты | Требуют точного контроля мощности |
Сталь (черная и нержавеющая), ковар, титан, латунь, медь, тугоплавкие и цветные металлы и сплавы — все поддается обработке.
Но и это еще не все. Поликор, керамика, ситалл и другие неметаллические материалы тоже можно обрабатывать лазером. Для хрупкой керамики это часто единственный способ получить точные детали без сколов и трещин.

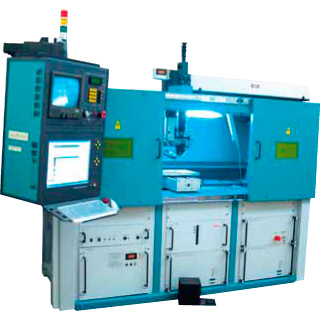

Станки МЛП3: новое поколение прецизионной обработки
Разработка 2009 года
В 2009 году компания ЗАО НИИ ЭСТО разработала и запустила в серийное производство новую серию станков для высокопроизводительной прецизионной обработки.
Это не просто очередная модернизация. Это качественный скачок вперед.
Новая разработка — комплексы серии МЛП3 для прецизионной размерной обработки.
Назначение оборудования
Лазерные машины серии МЛП3 предназначены для прецизионной сложноконтурной резки тонких листов металлов без образования заусенцев и дефектов.
Почему это важно? Потому что заусенцы — это дополнительная механическая обработка. А значит, время, деньги, риск повреждения детали.
Лазер МЛП3 режет так чисто, что последующая обработка часто вообще не требуется.
Технологические возможности: резка без заусенцев и дефектов
Основные операции
Что умеют станки МЛП3? Список впечатляет:
- → Прошивка отверстий любого диаметра
- → Скрайбирование — нанесение рисок для последующего разлома
- → Фрезерование различных материалов
- → Обработка композитных материалов
- → Работа с черными и цветными металлами
Специализированные задачи
Другие возможности станка включают обработку многослойных тонкопленочных структур. Это критически важно для микроэлектроники, где каждый слой имеет толщину в несколько микрон.
Резка микродеталей и трафаретов для поверхностного монтажа — еще одна область применения. Когда размеры деталей измеряются миллиметрами или даже долями миллиметра, традиционные методы просто не работают.
| Операция | Точность | Применение |
|---|---|---|
| Сложноконтурная резка | До 1 мкм | Микродетали, трафареты |
| Прошивка отверстий | Высокая | Печатные платы, фильтры |
| Скрайбирование | Точное позиционирование | Керамические подложки |
| Обработка многослойных структур | Селективная по слоям | Тонкопленочная электроника |
Волоконные лазеры: снижение затрат и повышение производительности
Новейшая компонентная база
Отличительная особенность машин серии МЛП3 — использование новейшей компонентной базы. В первую очередь, это волоконные лазеры.
Почему именно они? Есть несколько причин:
Первое. Волоконные лазеры существенно снижают эксплуатационные затраты. Меньше энергопотребление, меньше расходных материалов, реже обслуживание.
Второе. Они позволяют реализовать технологические режимы обработки с минимальными дефектами. Качество луча выше, стабильность лучше.
Третье. Производительность возрастает во много раз. То, что раньше занимало часы, теперь делается за минуты.
Кинематические системы
Но одни лазеры — это еще не все. Кинематические системы собственной разработки на основе прямого преобразования электромагнитной энергии в механические перемещения — вот что действительно впечатляет.
Дискрет перемещений составляет 0,1–1 мкм. Представьте: одна десятая микрона! Это уровень нанотехнологий.
Системы управления последнего поколения завершают картину. Они обеспечивают точное согласование всех параметров процесса.
Линейные двигатели: точность до 1 микрона
Преимущества прямого привода
Использование линейных двигателей позволяет достигать максимально высоких показателей точности и повторяемости.
В чем суть? В традиционных станках вращение двигателя преобразуется в линейное перемещение через винты, шестерни, ремни. Каждый элемент вносит свою погрешность, люфт, инерцию.
Линейный двигатель двигает рабочий орган напрямую. Никаких промежуточных звеньев. Никаких потерь.
Высокие динамические характеристики
Развивать значительные ускорения и скорости — это про линейные двигатели. Станок может быстро разогнаться, выполнить операцию и так же быстро остановиться точно в нужной точке.
Что это дает на практике? Меньше времени на холостые перемещения. Больше времени на полезную работу. Выше производительность.
Многоканальность и многокоординатность
Машины серии МЛП3 позволяют использовать одновременно до 2–3 лазерных каналов. Это значит, что можно выполнять несколько операций параллельно или использовать разные лазеры для разных задач.
Осуществление перемещений по 3–5 координатам открывает возможности для обработки объемных деталей сложной формы.
Практическая польза
Что все это значит для производителя? Конкретные выгоды:
- ✔ Точность, недоступная для традиционных методов
- ✔ Скорость, которая сокращает время изготовления
- ✔ Качество, которое устраняет необходимость в дополнительной обработке
- ✔ Универсальность, позволяющая работать с разными материалами
- ✔ Экономичность за счет снижения эксплуатационных расходов
Лазерные технологии серии МЛП3 — это не просто оборудование. Это инструмент, который меняет подход к производству. Когда точность измеряется микронами, а скорость — метрами в секунду, открываются возможности, о которых раньше можно было только мечтать.
От микроэлектроники до аэрокосмической отрасли — везде, где нужна прецизионная обработка тонких материалов, эти станки находят применение.
