Применение CAI-системы PowerINSPECT компании Delcam для повышения качества производства авиационных двигателей

Delcam и PowerINSPECT: 13 лет лидерства

На протяжении 13 лет Delcam является крупнейшим в мире специализированным разработчиком CAM-систем, предназначенных для программирования сложных видов многоосевой механообработки на станках с ЧПУ.

Для контроля точности обработки изделий компания предлагает семейство CAI-систем PowerINSPECT.

Возможности PowerINSPECT

Система позволяет обрабатывать данные 3D-сканирования, поступающие с различных видов измерительного оборудования:

Программа PowerINSPECT позволяет быстро сравнить данные фактических замеров с теоретической CAD-моделью.

Эта CAI-система изначально разрабатывалась как аппаратно-независимая, поскольку она способна работать с координатно-измерительными машинами различных типов и производителей.

Shenyang Liming Aero Engine: ключевое предприятие AVIC

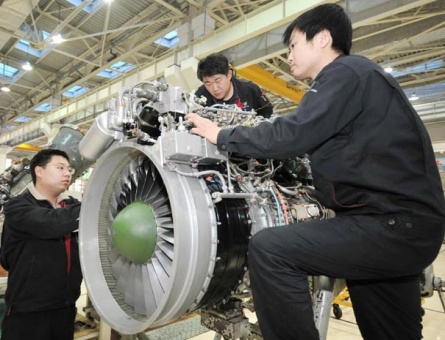

Китайская компания Shenyang Liming Aero Engine (Group) Co. Ltd., специализирующаяся на производстве авиационных двигателей, выбрала PowerINSPECT в качестве основы для реализации единой цифровой платформы для контроля точности производства продукции в масштабах всего предприятия.

Предприятие было основано в городе Шеньянг на северо-востоке Китая в 1954 г. и с тех пор является одним из ключевых звеньев всей авиационной индустрии КНР.

Именно это предприятие произвело первый в Китае турбовинтовой самолетный двигатель и обладает самым большим в Китае практическим опытом по производству и ремонту авиационных двигателей.

Проблема фрагментации данных контроля

Как и большинство других крупных предприятий, Shenyang Liming Aero Engine использует в своем производственном процессе большой набор различных информационных систем, включая PDM- и ERP-решения.

Важной частью процесса планирования ресурсов предприятия и управления инженерными данными о конкретном изделии является использование результатов контроля качества продукции и их интеграция в глобальную корпоративную информационную систему.

Проблемы до внедрения

Поначалу эта интеграция казалась невыполнимой из-за того, что на предприятии эксплуатируется большое количество разных видов КИМ различных производителей.

Как правило, раньше большинство КИМ использовались совместно с собственным программным обеспечением, поставляемым производителем устройства в стандартном комплекте поставки.

В результате этого вся информация с результатами выполненных операций по контролю точности была сильно разрознена и хранилась в разных форматах данных, поэтому ее использование в единой корпоративной системе управления предприятием было проблематично.

Из-за фрагментарности данных было сложно контролировать точность изготовления продукции на всех отдельно взятых этапах производства, что затрудняло принятие решений, способствующих повышению качества производимых авиационных двигателей.

Решение: стандартизация на PowerINSPECT

Для интеграции контроля точности обработки в комплексную систему управления предприятием руководство Shenyang Liming Aero Engine приняло решение полностью перейти на использование стандартизированного решения на основе семейства CAI-систем PowerINSPECT.

Результаты стандартизации

Стандартизация всех подразделений предприятия на использовании одной универсальной CAI-системы позволила значительно повысить согласованность работы разных цехов, увеличить эффективность менеджмента и снизить производственные издержки.

PowerINSPECT OMV и CNC: два решения

Для контроля точности при помощи прецизионных контактных измерительных систем (измерительных головок), устанавливаемых непосредственно на станки с ЧПУ, теперь используется версия PowerINSPECT OMV.

А для программирования и выполнения последовательностей замеров на высокоточных стационарных КИМ с ЧПУ — PowerINSPECT CNC.

Причем для каждой отдельно взятой КИМ программа PowerINSPECT была настроена точно в соответствии с возможностями и особенностями измерительного оборудования, что позволило разработать стандартизованные унифицированные методики для обмеров поверхностей и кромок деталей.

Возможности PowerINSPECT CNC

PowerINSPECT CNC позволяет создавать управляющие программы, совместимые с широким спектром контроллеров КИМ с ЧПУ.

Это дает возможность выполнять одну и ту же последовательность измерений на различных устройствах без необходимости изменения настроек оборудования.

CAI-система поддерживает:

• ✦ Оффлайн программирование измерительного оборудования по стандартам I++ и DMIS
• ✦ Много опций для адаптации управляющих программ под возможности различных видов КИМ с ЧПУ

Автоматические отчеты: 3D визуализация

Автоматически сгенерированные в PowerINSPECT отчеты, содержащие всю необходимую информацию о проведенных измерениях, незамедлительно передаются по сети предприятия в единую информационную среду.

Требования к отчетам

Большинство сотрудников предприятия, которым приходится просматривать и анализировать эти отчеты, не являются экспертами в области метрологии.

Поэтому для них становятся первостепенно важными наглядность и простота восприятия содержащейся в отчетах информации.

3D визуализация с цветовым кодированием

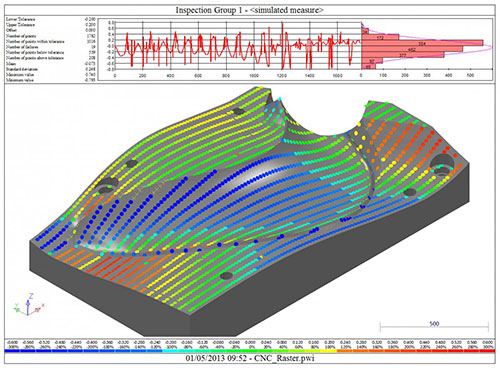

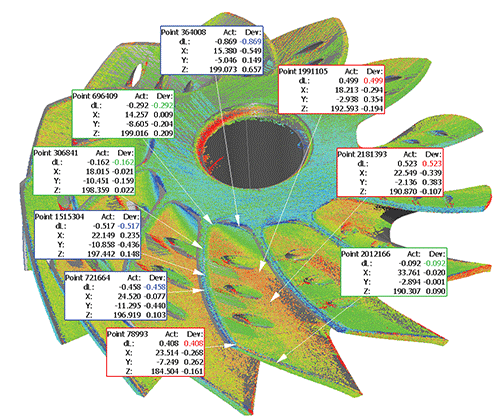

С этой целью в сгенерированных PowerINSPECT отчетах используются 3D-изображения изделий с цветовым кодированием отклонений размеров.

Это делает результаты понятными даже неспециалистам.

Форма генерируемых PowerINSPECT отчетов может быть настроена в соответствии со стандартом предприятия, что позволяет легко интегрировать эту программу в глобальную систему управления предприятием.

Преимущества системы: простота и безопасность

Легкость освоения

Наглядность и доступность восприятия результатов измерений в PowerINSPECT также тесно связаны с другими отмеченными сотрудниками Shenyang Liming Aero Engine достоинствами, такими как легкость освоения и простота использования этой CAI-системы.

Обучение работе с программой происходит очень быстро и не вызывает сложностей.

3D симуляция: предотвращение столкновений

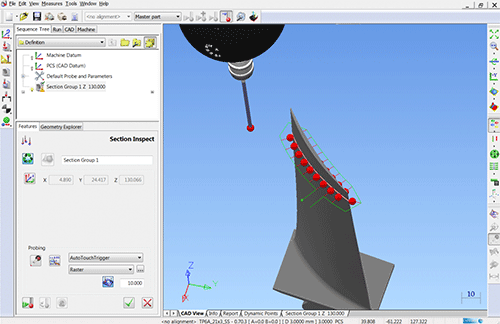

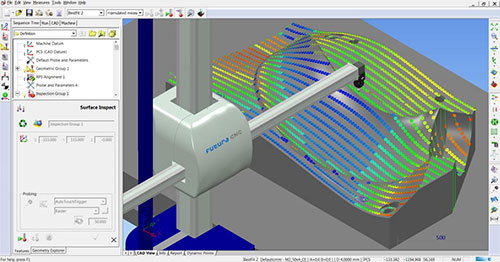

Другое значимое достоинство PowerINSPECT, исключительно важное при программировании последовательностей измерений на КИМ с ЧПУ, заключается в возможности 3D-симуляции процесса измерений на компьютере с учетом:

• ✓ Геометрии и кинематики КИМ
• ✓ Формы детали
• ✓ Крепежного приспособления

Применение PowerINSPECT позволяет еще на этапе программирования выявлять все возможные столкновения, предотвращая тем самым поломки и простой дорогостоящего оборудования.

Поддержка CAD-форматов: универсальность

Среди заказчиков Delcam имеется большое количество производителей сложной инструментальной оснастки, специализирующихся на выполнении сторонних заказов.

Поэтому компания постоянно совершенствует и развивает свой универсальный транслятор 3D-данных, позволяющий читать форматы большинства популярных CAD-систем.

Возможность импорта в PowerINSPECT различных CAD-форматов дает возможность Shenyang Liming Aero Engine выполнять заказы от других предприятий, также являющихся членами AVIC.

Универсальный транслятор

Результаты внедрения: эффективность и качество

В заключении отметим, что переход на использование CAI-системы PowerINSPECT позволил Shenyang Liming Aero Engine не только значительно повысить эффективность отдельных операций контроля точности, но и существенно улучшить контроль над качеством производимой продукции в целом.

Итоги внедрения

Ключевые достижения

1. Единая цифровая платформа — контроль точности в масштабах всего предприятия
2. Стандартизация — унифицированные методики для всех подразделений
3. Интеграция — seamless интеграция с PDM и ERP системами
4. Наглядность — 3D отчеты с цветовым кодированием
5. Безопасность — 3D симуляция предотвращает столкновения
6. Универсальность — поддержка различных КИМ и CAD-форматов

PowerINSPECT стал основой для создания современной системы контроля качества на одном из крупнейших предприятий авиационной промышленности Китая.
