Готовые узлы: зачем производить самому?
Некоторые фирмы специализируются на изготовлении готовых узлов. Шпиндели, шпиндельные бабки, задние бабки, устройства автоматической смены инструмента. Зачем изобретать велосипед?
Эти узлы стандартизованы. Легко встраиваются в уже существующие конструкции. Минимальные доработки или вовсе без них. А производство технологически сложное и дорогостоящее. Логично?
PRAGATI: оптимальное соотношение цены и качества
PRAGATI — одна из фирм, выпускающих устройства автоматической смены инструмента (УАСИ) для токарных станков, вертикальных и горизонтальных обрабатывающих центров.
Оптимальное сочетание «цена-качество» делает продукцию этой фирмы одной из самых популярных на мировом рынке. Не просто так.
Конструкция УАСИ: просто, оригинально, надежно
Хотелось бы подробнее остановиться на УАСИ для токарных станков. Это наиболее востребованный сегмент.
Конструкция УАСИ (в обиходе принято название «резцедержка» или «револьверная головка») фирмы PRAGATI проста, оригинальна и надежна. Базируется на нескольких ключевых элементах:
- ✔️ Кулачковый механизм
- ✔️ Механизм типа «мальтийский крест»
- ✔️ Прямозубая цилиндрическая передача
- ✔️ Трехэлементная зубчатая муфта типа «хирт»
Муфта зажимается одной мощной тарельчатой пружиной. Механизм выполнен таким образом, что сцепление и расцепление зубчатой муфты происходит внутри револьверной головки. Без отжима инструментального диска.
Что это дает? Существенное сокращение цикла смены инструмента. Время — деньги.

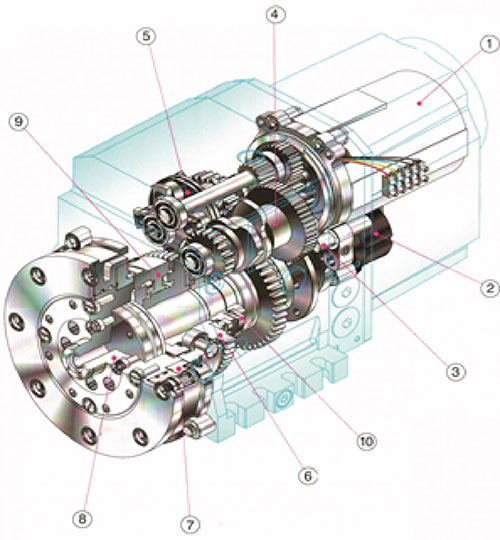

Рис. 1. Устройство револьверной головки ВТР
1. Электродвигатель. 2. Датчик положения. 3. Бесконтактный датчик. 4. Распределительный вал. 5. Механизм типа «мальтийский крест». 6. Кулачковый механизм. 7. Зубчатая муфта. 8. Фланец. 9. Скользящая муфта. 10. Тарельчатая пружина
Резцедержки выпускаются как с горизонтальной, так и с вертикальной осью вращения. При выборе необходимо учитывать конструктивные особенности станка.
УАСИ фирмы PRAGATI полностью соответствуют европейским стандартам. К ним подходит вспомогательный инструмент от резцедержек УГ-9326 производства Гомельского завода станочных узлов. А также любой инструмент зарубежных производителей, выполненный по DIN 69880.
Виды револьверных головок: горизонтальные и вертикальные
Разберемся с типами головок. Их несколько, и каждая предназначена для своих задач.
Головки BTP: классика для токарных станков
Револьверные головки с горизонтальной осью вращения наиболее распространены. Выпускаются двух типов: BTP и DTT.
Резцедержки типа BTP предназначены для работы с обычным режущим и вспомогательным инструментом на станках типа 16Б16Т1С1, 1325Ф3, 16А20Ф3, 1П420Ф30 и тому подобных.

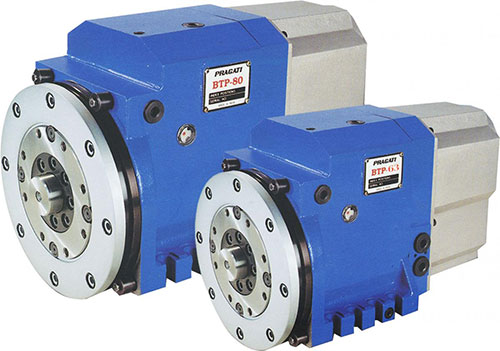

Рис. 2. Резцедержки ВТР
| Модель | Высота центра | Количество позиций | Применение |
|---|---|---|---|
| BTP-50 | 50 мм | 8 | Компактные токарные станки |
| BTP-63 | 63 мм | 8, 12 | Станки средней мощности |
| BTP-80 | 80 мм | 8, 12 | Универсальные токарные станки |
| BTP-100 | 100 мм | 8, 12 | Тяжелые токарные станки |
| BTP-125 | 125 мм | 8, 12 | Крупногабаритная обработка |
| BTP-160 | 160 мм | 8, 12 | Сверхтяжелые работы |
Головки DTT: приводной инструмент
Головки типа DTT оснащены дополнительно двигателем для приводного инструмента. Это открывает новые возможности.
На токарных станках можно выполнять:
- ✓ Фрезеровку
- ✓ Обработку отверстий
- ✓ Обработку несоосных осей шпинделя
- ✓ Обработку шпоночных пазов
- ✓ Другие операции

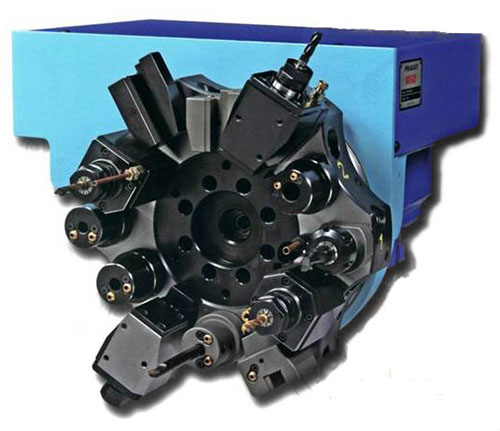

Рис. 3. Головки DTT
Выпускаются с высотой центра 63, 80 и 100 мм в восьми- и двенадцатипозиционном вариантах.
Инструментальный диск вращается как по часовой стрелке, так и против. По кратчайшему расстоянию. Экономия времени налицо.
Револьверные головки типа BTP и DTT выпускаются 8 и 12-позиционные. Могут комплектоваться либо аксиальными инструментальными дисками, либо дисками с пазами.

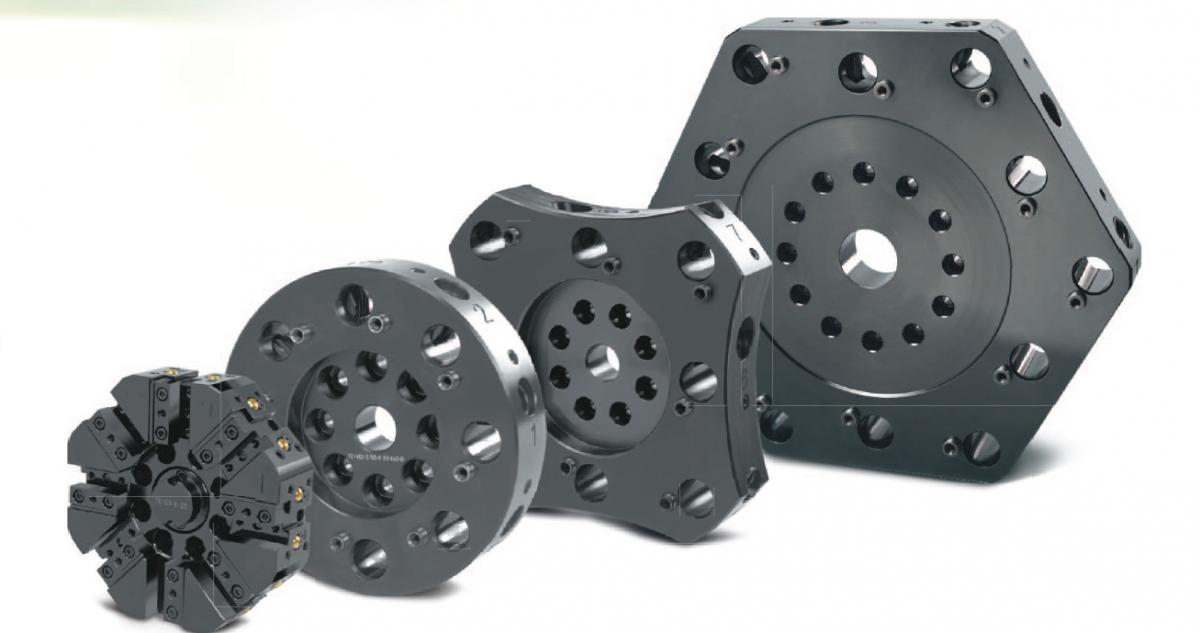

Рис. 4. Инструментальные диски
Головки VTP: вертикальная ось вращения
Резцедержки с вертикальной осью вращения типа VTP устанавливаются на станки моделей 16К30Ф30, 16М30Ф30, 1П756Ф30.

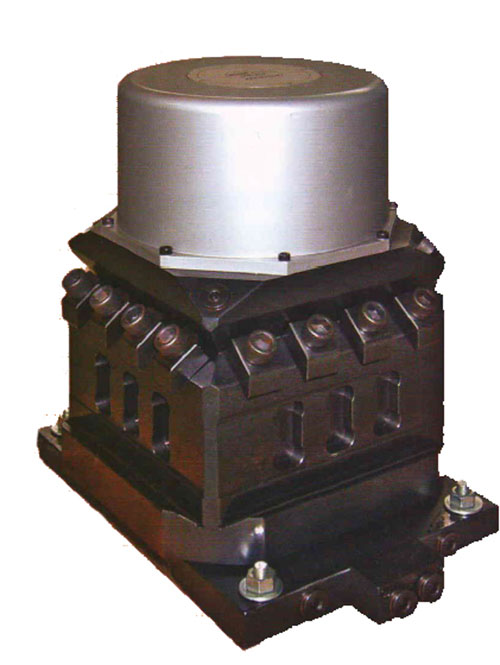

Рис. 5. Резцедержка VTP
В каждую из четырех позиций можно устанавливать 2 инструмента. Итого: возможна установка одновременно 8 инструментов. Компактно и эффективно.
Головки SQTP: простота и доступность
Револьверные головки типа SQTP могут устанавливаться как на станки с ЧПУ, так и на станки с ручным управлением (универсальные) вместо штатной резцедержки.

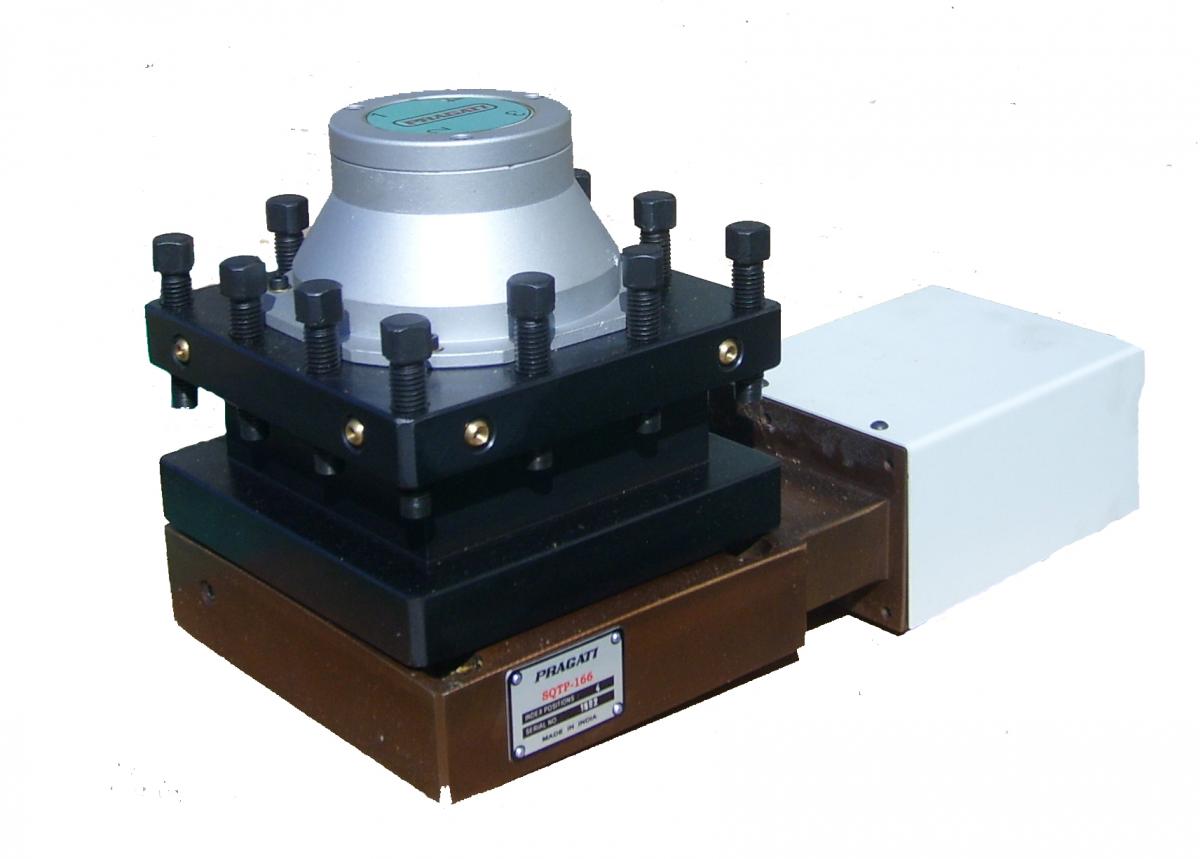

Рис. 6. Револьверная головка SQTP
Нагрузочная способность их невелика. Но далеко не всегда требуется силовое резание.
Основные достоинства:
- ☑️ Простота конструкции
- ☑️ Низкая цена
Головки типа SQTP выпускаются с длиной полки 130, 155 и 180 мм.
| Тип головки | Ось вращения | Приводной инструмент | Количество позиций | Основное применение |
|---|---|---|---|---|
| BTP | Горизонтальная | Нет | 8, 12 | Токарная обработка |
| DTT | Горизонтальная | Есть | 8, 12 | Токарно-фрезерная обработка |
| VTP | Вертикальная | Нет | 4 (8 инструментов) | Токарные станки 16К30Ф30 |
| SQTP | Горизонтальная | Нет | 4 | Универсальные станки |
Адаптация и установка: тонкости монтажа
Адаптация и установка револьверных головок на станки не представляет особых сложностей. Но, тем не менее, требует внимательного и компетентного подхода.
Станки одной и той же модели могут быть исполнены в различных вариантах и модификациях. Поэтому при модернизации станка рекомендуется обратиться к специалистам.
Не стоит экономить на профессионализме. Ошибки при установке могут обойтись дороже.
IVTEKHSERVIS: эксклюзивный дистрибьютор
ООО «ИВТЕХСЕРВИС» — эксклюзивный дистрибьютор фирмы PRAGATI в России и странах СНГ.
Более подробную информацию можно получить на сайте нашей фирмы www.ivtexservis.ru. Либо обратиться за консультацией к нашим специалистам.
Александр Вадимович Шумарин
технический директор
ООО «ИВТЕХСЕРВИС»
По вопросам приобретения и установки револьверных головок можно обратиться по телефонам в городе Иваново (4932) 29-88-70 или отправив запрос по электронной почте в отдел комплектации: elen@ivtexservis.ru
