Роль координатно-измерительных машин в современном производстве
Обработка больших данных о поверхности
Информация о форме поверхности действительно объемна. Только современные координатно-измерительные машины (КИМ) способны собирать тысячи точек с контролируемых поверхностей и обрабатывать эти данные. На выходе получаем протоколы и графические изображения, которые помогают выстроить оптимальную технологию.

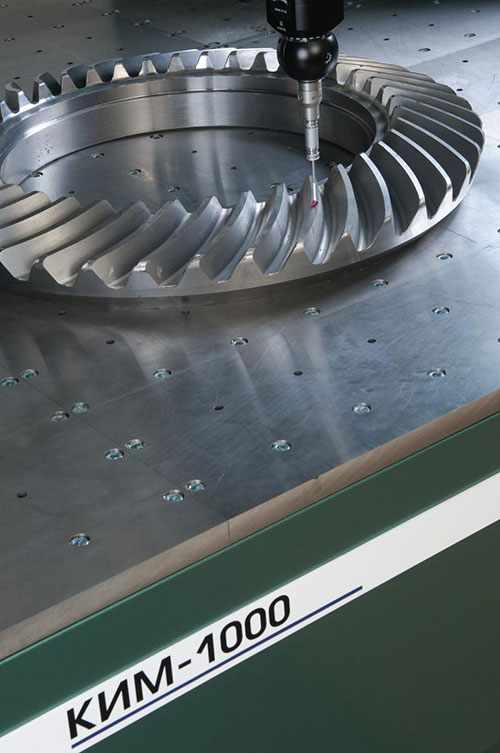

Рис. 1. Современная КИМ в действии
Ключевые функции КИМ
Координатно-измерительные машины позволяют:
- ★ Еще на стадии создания технологии отслеживать правильность принятых технологических шагов
- ★ Формировать вид детали, дающей наилучший эффект
- ★ Поддерживать и развивать ранее достигнутые или купленные технологии
Заметьте разницу: изделия производства Германии, США, Японии значительно превосходят продукцию России и Китая. Почему? Надежность обеспечивается более чем 20-кратным включением Ким в технологические процессы. Дееспособность их машиностроения высока — каждая из этих стран полностью обеспечивает прорывные технологии необходимым оборудованием.
Преимущества шестиосевых КИМ перед классическими
Принципиально новая конструкция
В России разработана и производится шестиосевая КИМ новейшего поколения. Это не просто эволюция — революция в измерительных технологиях.

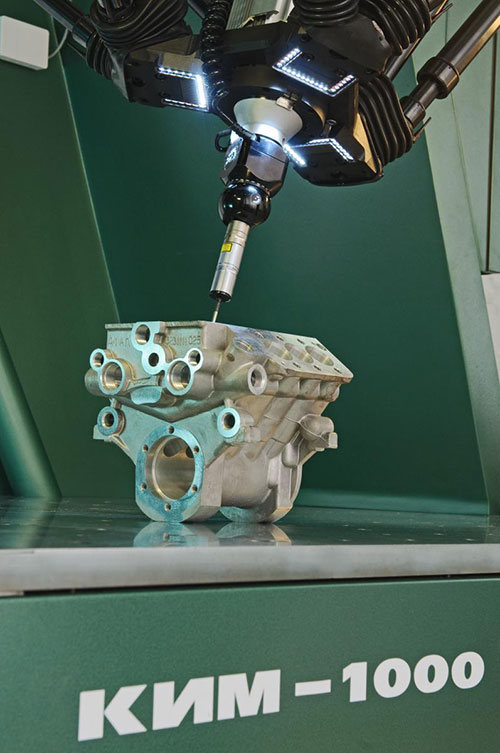

Рис. 2. Шестиосевая КИМ «Лапик»

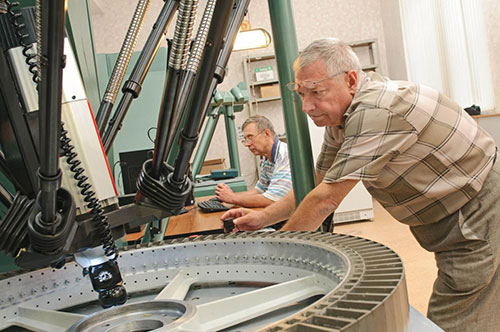

Рис. 3. Конструктивные особенности

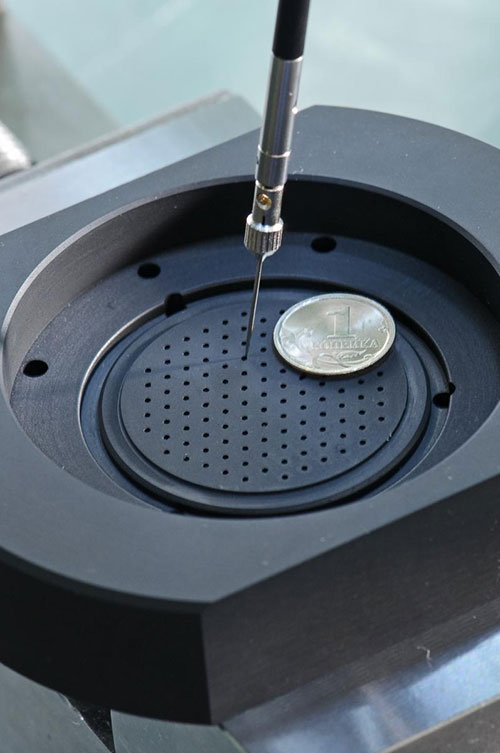

Рис. 4. Рабочая зона машины
Признание на международном уровне
ООО «Лапик» — первое в мире предприятие, реализовавшее производство шестиосевых КИМ. Американский комитет национальной безопасности (BWXT Y-12) отнес эти машины к оборудованию двойного назначения, «обладающему особо высокими возможностями». Это о чем-то говорит, правда?
Технические характеристики и уникальные возможности
Параллельная кинематика
6-осевая КИМ имеет особенности, обеспечивающие превосходство над классическими координатно-измерительными машинами:
1. Шесть параллельных осей против трех последовательных
Это дает выигрыш по охвату зон контроля детали, сохраняя при этом прецизионность измерения. Логично, ведь параллельная структура жестче и точнее.
Доступ к труднодоступным местам
2. Шестимерное «ощупывание» мертвых зон
Речь о внутренних полостях, криволинейных каналах, глубоких отверстиях, сопрягаемых поверхностях с R≥0,03 мм. То, что раньше было недоступно, теперь под контролем.
Высокочувствительный датчик
3. Принцип малых токов утечки
Измерительная головка работает на этом принципе, что позволяет получить чувствительность датчика менее 0,1 мкм. Применяются щупы-иглы с радиусом наконечника от 20 микрон. Это критично для измерения мелкоструктурных деталей, мелкомодульных зубчатых колес и резьб с мелким шагом.
Сканирование с переменными углами
4. Измерение в сканирующем режиме
Плавное изменение углов наклона щупа к поверхностям деталей. Расчеты основаны на сплайнах высшего порядка. Впечатляет, не так ли?
Точность измерений и производительность
Рекордная скорость
5. Высокая производительность
При точечном измерении — до 8 точек/сек (против 1 точки/сек у лучших трехосевых) с сохранением точности. При сканировании — до 1000 точек/сек. Разница очевидна.
| Параметр | Шестиосевая КИМ | Классическая 3-осевая | Превосходство |
|---|---|---|---|
| Точечное измерение | 8 точек/сек | 1 точка/сек | В 8 раз |
| Сканирование | 1000 точек/сек | до 100 точек/сек | До 10 раз |
| Чувствительность | 0,1 мкм | 0,5-1 мкм | В 5-10 раз |
| Точность позиционирования | 0,05 мкм | 0,1-0,5 мкм | В 2-10 раз |
Лазерная точность
6. Лазерные интерферометры
Точность определения положения измерительного инструмента осуществляется лазерными интерферометрами с дискретностью 0,05 мкм. Это уровень нанотехнологий.
Практическое применение в промышленности
Отделение измерительной системы
7. Независимость от силовой системы
Измерительная система КИМ «Лапик» отделена от силовой системы. Это обеспечивает долговременную стабильность характеристик. Просто, но эффективно.
Промышленная эксплуатация
Более чем 15-летняя промышленная эксплуатация шестиосевых КИМ «Лапик» показала их эффективность и надежность. Где применяются?
- ✔ Авиа- и моторостроение
- ✔ Автомобильная промышленность
- ✔ Ядерная промышленность
География: Россия, Китай, Белоруссия. Работают, значит хороши.
Сравнение с зарубежными аналогами
Конкурентные преимущества
Российская разработка не просто догнала западные аналоги — превзошла их по ключевым параметрам:
| Характеристика | «Лапик» | Германия/США/Япония |
|---|---|---|
| Количество осей | 6 параллельных | 3 последовательных |
| Доступ к сложным поверхностям | Полный | Ограниченный |
| Производительность | До 8 точек/сек | До 1 точки/сек |
| Минимальный радиус щупа | 20 мкм | 50-100 мкм |
| Требования к воздуху | Не требуется | Часто требуется |
Простота эксплуатации
9. Только электричество
КИМ работают только от электросети, подвод сжатого воздуха не требуется. Это упрощает установку и снижает эксплуатационные расходы.
Долгосрочная стабильность и надежность
Самокалибровка
8. Система самокалибровки
Машина оснащена системой самокалибровки, обеспечивающей паспортную точность более 15 лет в нетермостабильных условиях на протяжении всего срока эксплуатации. Серьезный аргумент для производства.
Инновационный продукт
КИМ ООО «Лапик» — продукт инновационный. Он может и должен сыграть существенную роль в модернизации промышленности.
Россия может и должна быть мировым лидером. Особенно важно сейчас, во время неослабевающего давления на страну. Это реальный выход. Ведь если и раньше в Россию поставлялись не самые лучшие и точные западные машины, то скоро и такая возможность может быть потеряна.
Что имеем в итоге? Отечественную технологию, которая не уступает, а превосходит зарубежные аналоги. По точности, производительности, универсальности. И главное — она наша.
