Немецкая фирма Burri Werkzeugmaschinen GmbH специализируется на технологии обкатного шлифования зубчатых зацеплений и имеет в своем распоряжении готовое решение для финишной обработки шестерен, включающее в себя оборудование, режущий и правящий инструмент, технологию закрепления деталей и зажимные приспособления, в том числе специальные, и, конечно же, технологическое и сервисное сопровождение.
В сравнении с известными компаниями-производителями оборудования для финишной зубообработки Burri Werkzeugmaschinen GmbH является небольшой фирмой, что не мешает ей поставлять свои решения в том числе и на известные мировые фирмы в области автоиндустрии. Поступающие новые заказы от этих компаний подтверждают их уверенность в приобретаемом продукте, и данный кредит доверия позволяет фирме Burri дальше развивать свои возможности в области технологии шлифования зубчатых зацеплений.
В своей производственной программе фирма Burri имеет два основных технологических направления: технологию предварительного и окончательного профилирования режущего абразивного инструмента и технологию шлифования зубчатых зацеплений методом обката. В каждом из направлений фирма представлена законченным технологическим комплексом.
Хорошо известным на российском рынке продуктом первого направления развития фирмы являются станки для предварительного профилирования (прорезки) абразивных шлифовальных кругов, последняя модель которого имеет обозначение PM550T. Возможности по профилированию на станке приведены в таблице 1.

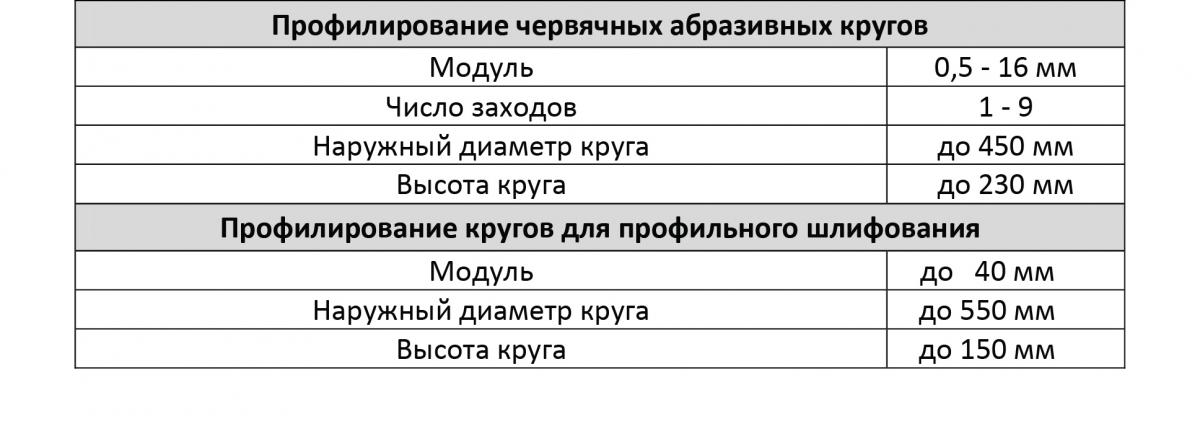

Таблица 1. Технические возможности станка Burri PM550T
Данный станок позволяет проводить предварительное прорезание червячных шлифовальных кругов или предварительное профилирование абразивных кругов для профильного шлифования. В зависимости от исполнения станок может иметь различную гибкость в номенклатуре используемого правящего инструмента, а именно в случае комплектации станка дополнительной осью поворота для установки алмазного ролика на заданный угол профиля.
Функции станка не ограничиваются только предварительным профилированием. При наличии на предприятии зубошлифовальных станков, не оснащенных собственным правящим устройством, правка круга может также проводиться на PM550T. При этом конструкция станка предусматривает установку правящих устройств всех широко известных производителей, в частности Fassler, Reishauer.
Наличие подобного станка может быть актуально для любых предприятий, имеющих собственный участок зубообработки с финишной операцией зубошлифования обкатным методом. Для крупных предприятий это позволяет, во-первых, значительно снизить затраты на режущий инструмент: предприятия-изготовители шлифовальных кругов устанавливают значительную наценку на предварительно прорезанные круги, поскольку основной их специализацией является изготовление самих кругов высокого качества, поэтому они заинтересованы в отгрузке предварительно непрофилированных кругов, а предварительное прорезание является дополнительной функцией. Во-вторых, сроки поставки непрофилированных кругов значительно меньше сроков поставки кругов предварительно прорезанных, а это является крайне важным, поскольку срыв производства может обернуться многомиллионными потерями и поэтому недопустим. Третьим фактором является гибкость при подготовке производства. Наличие собственного станка PM550T позволяет в кратчайшее время подготовить необходимый режущий инструмент и выполнить заказ.

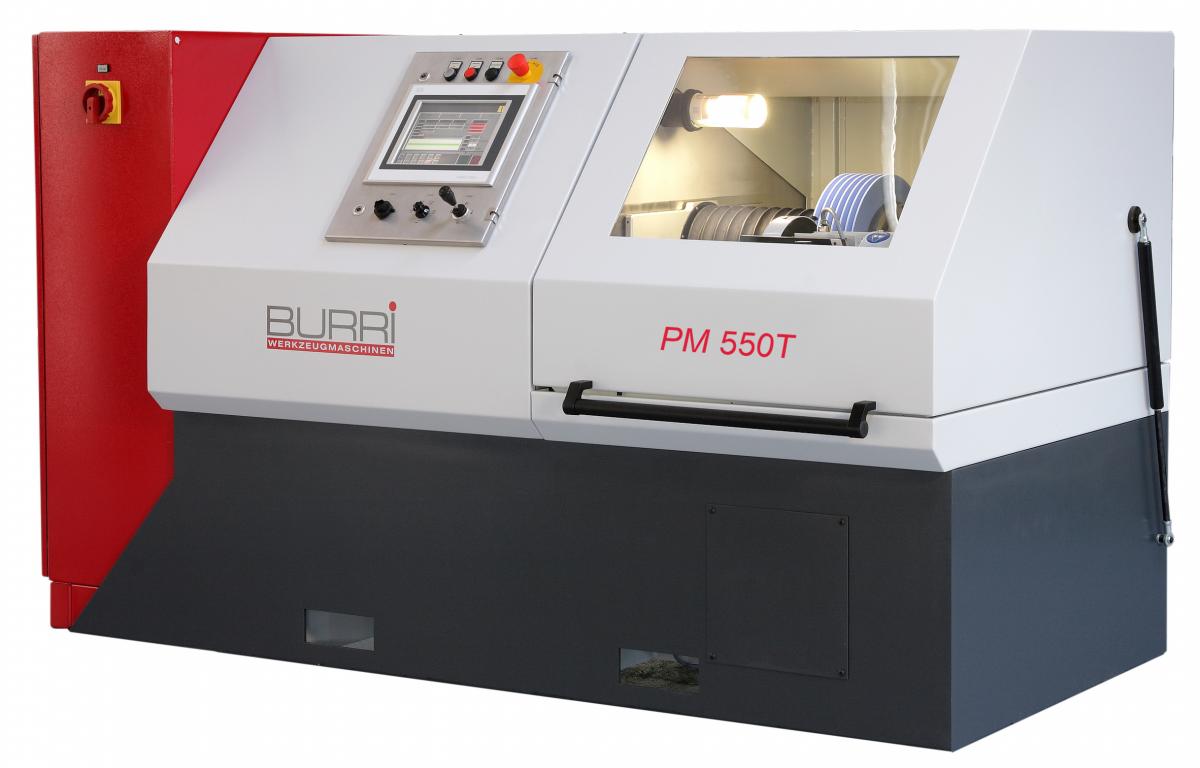

Станок для предварительного профилирования абразивных кругов Burri PM550T
Вторым технологическим направлением фирмы Burri является зубошлифование. Для шлифования зубчатых зацеплений фирма предлагает две модели станков, которые работают по методу обката: BZ331 и BZ362. Два представленных станка несколько отличаются между собой диапазоном обработки по диаметру вершин зубьев 330/360 мм. В остальном обе модели полностью идентичны, их технические данные представлены в таблице 2.

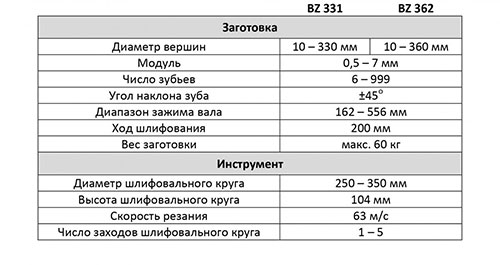

Таблица 2. Технические характеристики станков Burri BZ331/BZ362
Оба станка выполнены на несущей базе известных зубошлифовальных станков Reishauer RZ301/RZ362, при этом технический уровень новых станков полностью соответствует современным требованиям как в отношении конструкции и управления станком, так и требованиям, предъявляемых к точности и производительности. Станок подходит для производств, имеющих широкую номенклатуру деталей при ограниченных объемах партий обрабатываемых деталей, однако, в случае необходимости, может оснащаться системой автоматической загрузки-выгрузки. Конструкция станка учитывает необходимость в частой переналадке с детали на деталь, процесс переналадки быстр и удобен для оператора.

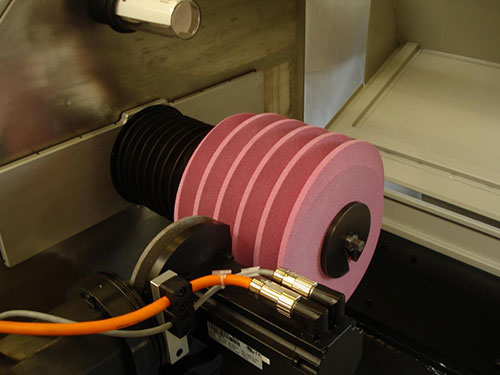

Прорезание абразивного червячного круга модулем 16 мм на станке Burri PM550T
Как и любые другие современные станки с ЧПУ, зубошлифовальные станки Burri BZ331/362 позволяют программно задавать требуемые модификации по направлениям зубьев, а также вводить необходимые коррекции по размеру и геометрии зуба.

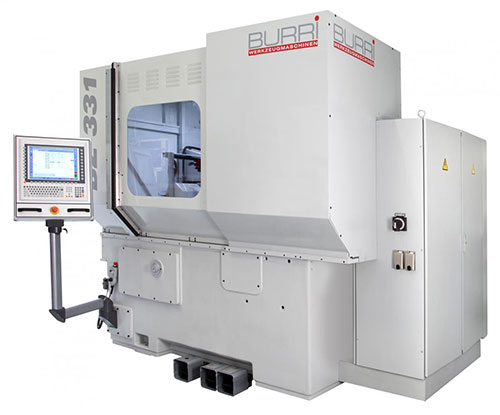

Зубошлифовальный станок Burri BZ331
Для гарантии стабильности и качества процесса обработки недостаточно иметь только оборудование соответствующего уровня, нужно быть уверенным в соответствующем уровне всех компонентов технологической системы. Для обеспечения своим заказчикам такой уверенности фирма Burri использует в технологическом процессе проверенные режущие и правящие инструменты, имеющие фирменную марку Burri, а также высококлассные зажимные приспособления производства ведущих европейских фирм. Таким образом, компанией предоставляется полное и законченное решение для технологического процесса шлифования зубчатых зацеплений, что в свою очередь гарантирует удовлетворение и заказчика, и фирмы Burri.
Важно заметить, что в совокупности со станком для предварительной прорезки шлифовальных кругов фирма Burri предлагает исключительное решение. Наличие собственного станка для прорезки червячных шлифовальных кругов дает большую гибкость при поиске и выполнении срочных заказов, а получение законченного решения от единого производителя значительно упрощает вопрос технологической и сервисной поддержки, которая особенно важна как небольшим, так и крупным предприятиям, не имеющим возможности позволить себе нести убытки из-за проблем на финишном участке зубообработки.
В качестве вспомогательного направления фирма Burri осуществляет ремонт и восстановление механических правящих устройств для зубошлифовальных станков производства фирм Reishauer и Fassler, что также в отдельных случаях является значительной помощью для предприятий, имеющих на своих участках финишной обработки зубошлифовальные станки с указанными приборами. Восстановление, как и предварительная ревизия, проводится на заводе фирмы Burri Werkzeugmaschinen GmbH в Германии.
Фирма Burri убеждена в качестве своего продукта и по-нимает важность поддержки заказчика на протяжении всего жизненного цикла своего оборудования. Работая в одной команде, российский партнер, R&A Еngineering Ltd, и немецкая фирма Burri Werkzeugmaschinen GmbH уверены в высоком качестве технического сопровождения проектов и последующей технологической поддержки.
Партнерство двух компаний во многом обусловлено общим мировоззрением, подходом к реализации поставленных задач, планированием долгосрочного сотрудничества с заказчиками, что в свою очередь гарантирует надежную бесперебойную работу на многие годы вперед.
А.А. Сатушев
Руководитель R&A Еngineering Ltd
R&A Еngineering Ltd
Россия, 115093, г. Москва, ул. Дубининская, 90
Тел./Факс. +7 495 952 65 61
E-Mail: info@raengineering.ru
Адрес в интернете: www.raengineering.ru
www.burri.de
<"
