Портативная радиостанция AjetRays AJ-344 — надежное решение для профессиональной связи на расстоянии. Данное руководство поможет быстро освоить все функции устройства, от базовой настройки до работы с расширенными возможностями. Следуя инструкциям, вы обеспечите долгий срок службы рации и стабильное качество связи в любых условиях.
Меры предосторожности
Безопасная эксплуатация трансивера требует соблюдения простых, но важных правил. Игнорирование рекомендаций может привести к поломке оборудования или травмам.
- Не вносите изменения в конструкцию устройства и не пытайтесь самостоятельно ремонтировать его
- Выключайте рацию на автозаправочных станциях и в местах с взрывоопасной средой
- Избегайте длительного воздействия прямых солнечных лучей и высоких температур
- Не храните устройство в пыльных, влажных помещениях или на неустойчивых поверхностях
- При появлении запаха гари немедленно отключите питание и обратитесь в сервисный центр
Эти меры предосторожности распространяются на все модели портативных радиостанций, включая AjetRays AJ-344. Соблюдение правил эксплуатации — залог бесперебойной работы оборудования.
Распаковка и комплектация
После получения устройства внимательно проверьте содержимое упаковки. Наличие всех комплектующих гарантирует готовность рации к работе сразу после зарядки.
| Компонент | Назначение | Примечание |
|---|---|---|
| Li-Ion аккумуляторная батарея | Источник питания устройства | Ёмкость: 1800 мА·ч |
| Сетевой адаптер питания | Зарядка батареи от электросети | Вход: 220 В, выход: 5 В |
| Настольное зарядное устройство | Зарядка батареи или трансивера | Индикация статуса заряда |
| Антенна на винтовом разъеме | Прием и передача радиосигналов | Частотный диапазон: 400–470 МГц |
| Клипса и ремешок | Крепление устройства на одежде | Для удобного ношения |
При обнаружении повреждений или отсутствии комплектующих немедленно обратитесь к поставщику. Не выбрасывайте упаковку до полной проверки содержимого.
Подготовка к работе
Правильная подготовка аккумуляторной батареи — ключевой этап перед первым использованием. Новая батарея поставляется частично заряженной, но для достижения номинальной ёмкости требуется 2–3 полных цикла зарядки/разрядки.
Зарядка батареи
Вставьте батарею или трансивер с подключенной батареей в настольное зарядное устройство. Убедитесь, что контакты плотно соприкасаются. Индикатор загорится красным — началась зарядка. По завершении процесса индикатор сменит цвет на зеленый.
- Не заряжайте полностью заряженную батарею — это сокращает срок её службы
- Извлекайте батарею после завершения зарядки для предотвращения перезаряда
- Не используйте трансивер во время зарядки — выключите питание устройства
Подключение и отключение батареи
Совместите выступы в нижней части батареи с пазами корпуса. Нажмите на верхнюю часть батареи до характерного щелчка. Для отключения нажмите на защелки с обеих сторон и потяните батарею вверх.
Подключение и отключение антенны
Совместите резьбу антенны с разъемом на корпусе. Заверните антенну по часовой стрелке до упора. Для снятия вращайте против часовой стрелки. Не прилагайте чрезмерных усилий — это может повредить разъем.
Установка клипсы
При необходимости вставьте клипсу в специальный паз на задней части батареи. Это обеспечит надежное крепление рации на ремне или поясной сумке.
Подключение выносной гарнитуры
Вставьте вилку гарнитуры в аудио-гнездо на боковой панели устройства. Убедитесь в плотном контакте для стабильной передачи звука.
Ознакомление с устройством
Перед началом работы изучите расположение и назначение основных компонентов. Это ускорит освоение функций и повысит эффективность использования рации.

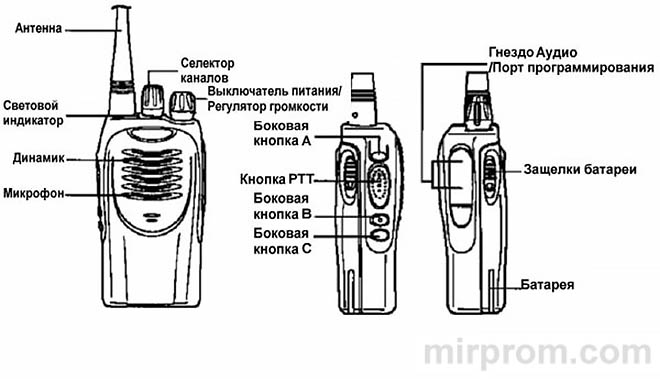

Расположение компонентов
Назначение компонентов
| Компонент | Функция |
|---|---|
| Антенна | Прием и передача радиосигналов |
| Световой индикатор | Отображение статуса: красный — передача, зеленый — прием, мигание — тревога/сканирование |
| Селектор каналов | Выбор рабочего канала (1–16) |
| Выключатель питания/регулятор громкости | Включение устройства и настройка уровня звука |
| Кнопка РТТ | Активация режима передачи при нажатии |
| Боковые кнопки A/B/C | Программируемые функции: тревога, мониторинг, переключение мощности |
| Аудио-гнездо | Подключение гарнитуры или программирование через ПК |
Функции программируемых кнопок
Боковые кнопки можно настроить под конкретные задачи. Доступные опции:
- Сканирование каналов
- Временное исключение канала из сканирования
- Переключение мощности передатчика
- Реверс частот для работы через репитер
- VOX — голосовое управление передачей
- Скремблер для защиты переговоров
- Тревога или чрезвычайный вызов (только кнопка A)
- Мониторинг эфира
Программирование выполняется через компьютер с использованием специального ПО. Заводские настройки: кнопка A — тревога, B — мониторинг, C — переключение мощности.
Основные операции
Базовые действия с рацией интуитивно понятны. Достаточно один раз выполнить каждую операцию, чтобы закрепить навык.
Включение и выключение питания
Поверните регулятор громкости по часовой стрелке до щелчка — устройство включится. Для выключения поверните регулятор против часовой стрелки.
Настройка громкости
Поворачивайте регулятор по часовой стрелке для увеличения громкости, против — для уменьшения. Оптимальный уровень обеспечивает четкую разборчивость речи без искажений.
Выбор канала
Поворачивайте селектор каналов для выбора нужного номера (1–16). Если канал не запрограммирован, индикатор мигает красно-оранжевым и раздается звуковой сигнал.
Работа на передачу
Перед вызовом убедитесь, что канал свободен. Нажмите и удерживайте кнопку РТТ, говорите в микрофон обычным голосом на расстоянии 3–6 см. Отпустите кнопку для перехода в режим приема.
Работа на прием
Если на канале активировано кодированное шумоподавление, вы услышите только участников своей группы. Без кодирования доступны все сигналы на данной частоте.
Сканирование каналов
Функция автоматически проверяет каналы на наличие активных сигналов. Трансивер останавливается на занятом канале и возвращается к сканированию после завершения передачи.
Условие возобновления сканирования
- По таймеру: устройство задерживается на канале 5 секунд, затем продолжает сканирование
- По пропаданию несущей: сканирование возобновляется через 2 секунды после исчезновения сигнала
Приоритетное сканирование
При наличии запрограммированного приоритетного канала трансивер автоматически переключается на него при появлении сигнала, даже если занят другой канал.
Временное исключение канала
Нажмите кнопку «Исключить канал» во время сканирования, чтобы временно убрать текущий канал из проверки. Для возврата достаточно выйти из режима сканирования или перезагрузить устройство.
Дополнительные функции
Расширенные возможности повышают гибкость использования рации в профессиональных сценариях.
Тоновое шумоподавление (QT/DQT)
Неслышимый тон позволяет фильтровать сигналы: вы будете слышать только передатчики с совпадающим кодом. Это удобно при работе нескольких групп на одной частоте.
Скремблер
Функция шифрует речь, делая переговоры непонятными для посторонних. Для корректной связи все участники группы должны активировать скремблер на своих устройствах.
Работа с VOX
Голосовое управление позволяет работать без нажатия кнопки РТТ. Передатчик активируется автоматически при начале речи. Важно настроить чувствительность микрофона во избежание ложных срабатываний.
Выбор выходной мощности
Переключайтесь между высокой и низкой мощностью кнопкой программирования. Низкая мощность экономит заряд батареи и снижает помехи, высокая — увеличивает дальность связи.
Чрезвычайный вызов и тревога
Нажмите и удерживайте запрограммированную кнопку для активации экстренного режима. Устройство начнет передачу на выделенном канале с периодическими звуковыми сигналами. Для отключения повторите действие.
Гарантии изготовителя
Производитель устанавливает срок службы радиостанции 6 лет. Гарантийный ремонт не распространяется на случаи:
- Механические повреждения от ударов, падений или попадания жидкостей
- Несанкционированные доработки и ремонт вне авторизованных сервисов
- Выход из строя выходных каскадов из-за работы без антенны или с несогласованной нагрузкой
- Повреждения от превышения напряжения питания или нарушения полярности
- Естественный износ клавиатуры и аккумуляторных батарей при неправильной эксплуатации
При возникновении неисправностей обращайтесь в уполномоченный сервисный центр для диагностики. После истечения гарантийного срока доступно платное обслуживание.
Портативная рация AjetRays AJ-344 сочетает надежность, простоту управления и расширенный функционал. При соблюдении рекомендаций по эксплуатации устройство обеспечит стабильную связь в профессиональной деятельности. Для сложных настроек используйте программное обеспечение производителя — это раскроет все возможности модели AjetRays AJ-344.
