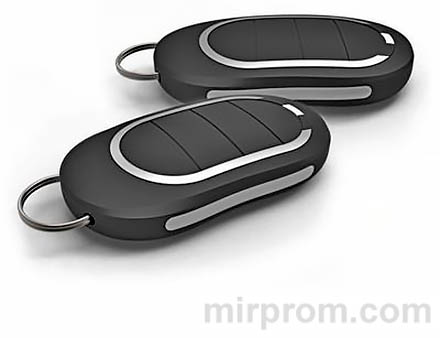

4-х канальный пульт дистанционного управления Alutech AT-4N — это надёжное решение для управления автоматикой ворот и шлагбаумов. Выполненный в компактном форм-факторе брелока с приятным soft-touch покрытием, пульт Alutech AT-4N обеспечивает удобное и безопасное управление до четырьмя устройствами благодаря динамическому коду защиты.
Устройство совместимо с автоматикой ALUTECH и внешними радиоприёмниками бренда, поддерживая работу с распашными приводами, откатными и секционными воротами. Литиевый элемент питания CR2032 обеспечивает до 4000 циклов передачи сигнала, а защита корпуса по стандарту IP54 позволяет использовать пульт Alutech AT-4N в уличных условиях.
Обзор пульта дистанционного управления Alutech AT-4N
Перед началом эксплуатации внимательно ознакомьтесь с данным руководством. Оно содержит важную информацию о правильной настройке, использовании и обслуживании пульта.
Ключевые особенности и преимущества
Конструкция пульта Alutech AT-4N разработана для максимального комфорта и безопасности:
- ★ Компактное исполнение в виде брелока для удобного ношения;
★ Soft-touch покрытие — приятное на ощупь и устойчивое к царапинам;★ Динамический код — защита от перехвата сигнала и несанкционированного доступа;★ Управление до 4 устройств — идеально для нескольких ворот или шлагбаумов;★ Индикатор активности — визуальное подтверждение отправки команды;★ Защита корпуса IP54 — устойчивость к пыли и брызгам воды.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 433,92 МГц ±0,15 МГц |
| Мощность излучения | Не более 10 мВт |
| Дальность действия | Не менее 50 м (открытое пространство) |
| Потребление при передаче | Не более 10 мА |
| Элемент питания | Литиевая батарейка CR2032 (3 В / 220 мАч) |
| Ресурс элемента питания | До 4000 передач |
| Степень защиты корпуса | IP54 |
| Рабочая температура | от -10 °С до +60 °С |
| Вес | 34 г |
| Габариты | 70 × 38 × 13 мм |
| ⚠️ Важно: | Литиевую батарейку типа CR2032 рекомендуется заменять каждые 2 года для гарантированной стабильной работы пульта Alutech AT-4N. Отработанный элемент питания утилизируйте в специальные контейнеры. |
Эксплуатация и управление
Как пользоваться пультом Alutech AT-4N
Управление автоматикой осуществляется кратковременным нажатием соответствующей кнопки на пульте. При нажатии индикатор загорается, подтверждая отправку сигнала. Пульт не требует специального технического обслуживания в процессе эксплуатации.
| Действие | Результат |
|---|---|
| Кратковременное нажатие кнопки | Отправка команды на управляемое устройство |
| Загорается индикатор | Сигнал передан успешно |
| Индикатор не горит или тусклый | Требуется замена батарейки |

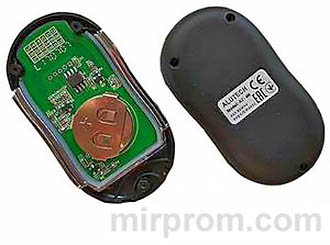

Замена элемента питания
Если пульт Alutech AT-4N перестаёт реагировать или дальность действия снижается, выполните замену батарейки:
- Открутите 3 винта на задней крышке корпуса;
- Извлеките отработанный элемент питания;
- Установите новую батарейку типа CR2032 положительным полюсом (+) к крышке;
- Плотно закрутите винты, убедившись в герметичности корпуса.
| 💡 Совет: | Используйте только качественные литиевые батарейки известных брендов. Дешёвые аналоги могут иметь заниженную ёмкость и сокращённый срок службы. |
Программирование пультов Alutech AT-4N
Программирование пульта осуществляется согласно руководству по эксплуатации на конкретную автоматику или внешний радиоприёмник ALUTECH. Ниже приведена общая инструкция для модулей управления с кнопкой «Learn»:
Пошаговая инструкция записи пульта:
- Нажмите кнопку «Learn» на модуле управления — индикатор «LR» загорится;
- Нажмите любую кнопку на пульте — индикатор «LR» погаснет;
- Снова нажмите ту же кнопку пульта — индикатор «LR» моргнёт несколько раз и погаснет;
- Код пульта успешно записан в память радиоприёмника.
Удаление всех запрограммированных пультов:
- → Нажмите и удерживайте кнопку «Learn» около 8 секунд;
→ Индикатор «LR» будет гореть во время удержания, затем погаснет;→ Все коды удалены из памяти радиоприёмника.
| Правило | Объяснение |
|---|---|
| Очистите память перед первым программированием | Удаляет старые коды и предотвращает конфликты |
| Выньте разъём Х4 с антенной перед записью | Повышает надёжность программирования, вставьте обратно после |
| При утере пульта — сотрите все коды | Защита от несанкционированного доступа к территории |
Управление приводом от одной кнопки пульта осуществляется в режиме пошагового управления: Открыть → Стоп → Закрыть → Стоп и так далее по кругу.
Возможные проблемы и решения
Если в работе пульта дистанционного управления Alutech AT-4N возникли сложности, воспользуйтесь таблицей для самостоятельной диагностики:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Пульт не управляет приводом | • Села батарейка • Пульт не запрограммирован • Помехи в эфире |
1. Замените элемент питания; 2. Перепрограммируйте пульт по инструкции; 3. Попробуйте подойти ближе к приёмнику |
| Малая дальность действия | • Слабый заряд батарейки • Препятствия между пультом и приёмником |
→ Замените батарейку; → Убедитесь в прямой видимости приёмника |
| Индикатор не загорается | • Батарейка полностью разряжена или установлена неверно | → Проверьте полярность установки; → Замените элемент питания на новый |
| Пульт не программируется | • Не вынут разъём Х4 с антенной • Нарушена последовательность действий |
→ Выполните процедуру заново, соблюдая шаги; → Убедитесь, что антенна отключена на время записи |
| ❗ Если после замены батарейки пульт не работает: | Обратитесь в сервисную службу для диагностики. Не пытайтесь самостоятельно разбирать электронику устройства. |
Хранение, транспортировка и утилизация
Для сохранения работоспособности пульта дистанционного управления соблюдайте рекомендации по хранению и использованию:
| Условие | Требование |
|---|---|
| Хранение | В упаковке, в сухом помещении при 0…+25 °С, влажность ≤80% |
| Защита от воздействий | Беречь от влаги, прямых солнечных лучей, ударов и падений |
| Безопасность | Хранить в недоступном для детей и домашних животных месте |
| Транспортировка | Крытым транспортом, с фиксацией от перемещений и ударов |
| Срок хранения | 2 года с даты изготовления |
| Срок службы | 5 лет при соблюдении условий эксплуатации |
- ✔️ Утилизируйте отработанные батарейки в специальные контейнеры;
✔️ Изделие не содержит драгоценных металлов и опасных веществ;✔️ Утилизация выполняется согласно нормативным актам страны потребителя.
Гарантийные обязательства
Производитель гарантирует работоспособность пульта дистанционного управления Alutech AT-4N при соблюдении правил хранения, транспортировки и эксплуатации. Гарантийный срок составляет 3 года с даты приобретения.
Гарантия не распространяется в случаях:
- ✖️ Нарушения правил эксплуатации и хранения;
✖️ Самостоятельного ремонта или модификации устройства;✖️ Механических повреждений, попадания воды внутрь корпуса;✖️ Воздействия непреодолимой силы (пожар, наводнение, удар молнии);✖️ Отсутствия заполненного гарантийного талона или руководства.
| 🔹 Примечание: | Заменённые по гарантии детали становятся собственностью сервисной службы. Информация о сервисных центрах доступна на официальном сайте: www.alutech-group.com/feedback/service/ |
Копии деклараций соответствия и техническая документация размещены по адресу: www.alutech-group.com/product/other/auto/DOCUMENTS/
| ✅ Итог: | Пульт дистанционного управления Alutech AT-4N — это надёжное, защищённое и простое в использовании устройство для управления автоматикой ворот и шлагбаумов. При правильной настройке, своевременной замене батарейки и соблюдении мер предосторожности пульт прослужит весь заявленный срок, обеспечивая комфорт и безопасность доступа на вашу территорию. |
