Видеорегистратор-зеркало заднего вида ARTWAY 620 — это универсальное решение для комплексной фиксации дорожной обстановки спереди и сзади автомобиля. Модель ARTWAY 620 сочетает в себе основную камеру с разрешением Full HD, выносную водонепроницаемую камеру заднего хода и большой 4.3-дюймовый дисплей, превращая штатное зеркало в многофункциональный видеорегистратор.
Устройство оснащено стеклянной оптикой из 6 линз, широким углом обзора 170° и функцией парковочного монитора с настраиваемой чувствительностью. Встроенный G-сенсор автоматически защищает важные записи при ударе, а циклическая запись обеспечивает непрерывную съёмку без ручного управления. Видеорегистратор ARTWAY 620 поддерживает карты памяти до 32 ГБ, имеет порты USB и AV-OUT для удобного просмотра и передачи файлов.
Обзор видеорегистратора-зеркала ARTWAY 620
Перед началом эксплуатации внимательно ознакомьтесь с данным руководством. Оно содержит важную информацию о правильной установке, настройке и безопасном использовании устройства.
Ключевые особенности и преимущества
Конструкция видеорегистратора ARTWAY 620 разработана для максимальной функциональности и удобства:
- ★ Две камеры Full HD: основная и выносная водонепроницаемая;
★ Стеклянная оптика из 6 линз для чёткого изображения;★ Широкий угол обзора 170° — захват всей дорожной обстановки;★ Большой яркий дисплей 4.3" для удобного просмотра;★ Парковочный монитор с регулировкой чувствительности;★ Штамп даты и времени в кадре для юридической значимости записей;★ Автоматическое включение/выключение при подаче питания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Разрешение записи (основная/доп. камера) | 1920×1080@30fps / 1920×1080@25fps |
| Угол обзора (основная/доп. камера) | 170° / 120° |
| Дисплей | 4.3" цветной TFT |
| Формат видео / кодек | MP4 / H.264 |
| Матрица | 2 Мп, 1/3" CMOS |
| Карта памяти | microSD 8–32 ГБ, класс 10 |
| Аккумулятор | Встроенный литий-ионный, 220 мА·ч |
| Питание | 12 В (автомобильная сеть) |
| Рабочая температура | от -25 °С до +70 °С |
| Доп. функции | HDR, ParkAssist, G-сенсор, датчик движения, SOS |
| ⚠️ Важно: | Ёмкость встроенного аккумулятора видеорегистратора ARTWAY 620 рассчитана только на корректное завершение работы при отключении питания. Для непрерывной записи подключайте устройство к автомобильному зарядному устройству. |

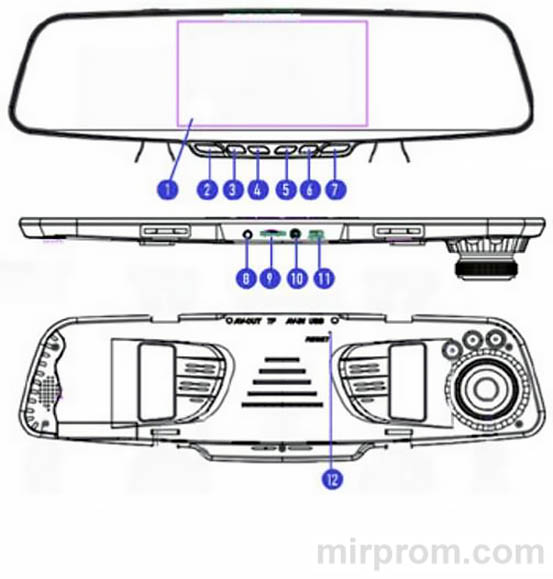

Схема устройства и органы управления ARTWAY 620
Панель управления видеорегистратора включает следующие элементы:
| Элемент | Назначение |
|---|---|
| 1. Экран | Отображение видео, меню и настроек |
| 2. Кнопка OK | Подтверждение выбора, старт/стоп записи |
| 3-4. Кнопки UP / DOWN | Навигация по меню, регулировка параметров |
| 5. Кнопка MENU | Вход/выход из меню, включение подсветки |
| 6. Кнопка MODE | Переключение режимов: видео / фото / воспроизведение |
| 7. Кнопка POWER | Включение/выключение, управление экраном |
| 8. Разъём AV-IN | Подключение выносной камеры заднего хода |
| 9. Слот microSD | Установка карты памяти для записи |
| 10. Разъём AV-OUT | Вывод видео на внешний монитор |
| 11. Разъём mini-USB | Питание и подключение к ПК |
| 12. Кнопка RESET | Аварийная перезагрузка при зависании |
Подготовка к работе и первоначальная настройка
Правильная подготовка видеорегистратора ARTWAY 620 обеспечивает стабильную работу и сохранность пользовательских настроек.
Зарядка аккумулятора перед первым использованием
Перед первым включением или после длительного хранения полностью зарядите встроенный аккумулятор:
- Убедитесь, что устройство выключено;
- Подключите видеорегистратор к источнику питания через mini-USB;
- Оставьте на 3-4 часа до полной зарядки;
- После зарядки можно приступать к настройке.
| 💡 Рекомендация: | При длительном хранении (более 1 месяца) полностью заряжайте аккумулятор видеорегистратора ARTWAY 620 не реже раза в месяц. Это предотвратит выход батареи из строя и проблемы с загрузкой ПО. |
Форматирование карты памяти
Перед первым использованием обязательно отформатируйте карту microSD через меню устройства:
- Вставьте карту в слот до щелчка;
- Нажмите кнопку MENU → «Формат»;
- Подтвердите действие — все данные на карте будут удалены;
- Дождитесь завершения процесса.
| ✅ Важно: | Используйте только карты microSD класса 10 объёмом 8–32 ГБ от проверенных производителей. Это обеспечит стабильную запись Full HD без пропусков кадров. |
Установка видеорегистратора и выносной камеры
Монтаж основного модуля на зеркало
- Установите карту памяти в слот видеорегистратора;
- Закрепите основной модуль на штатное зеркало заднего вида с помощью резиновых держателей;
- Подключите зарядное устройство к разъёму mini-USB на корпусе;
- Убедитесь, что экран хорошо виден водителю, а объектив не перекрыт.
Подключение камеры заднего хода
Выносная камера подключается к разъёму AV-IN на корпусе видеорегистратора. Установка возможна как внутри, так и снаружи автомобиля.
Для использования в качестве парковочной камеры:
- → Разместите камеру снаружи над номерным знаком;
→ Подключите красный провод камеры к цепи фонаря заднего хода;→ Зафиксируйте кабель, избегая перегибов и натяжения.
| ❗ Важно: | Для профессионального подключения выносной камеры в качестве парковочной рекомендуем обратиться в авторизованный автосервис. Неправильный монтаж может повредить электросистему автомобиля. |
Включение и отключение видеорегистратора ARTWAY 620
Устройство поддерживает два способа управления питанием:
- ★ Автоматический режим: подключите зарядное устройство к mini-USB — видеорегистратор ARTWAY 620 включится при подаче питания и выключится при его отключении;
★ Ручной режим: нажмите кнопку POWER для включения или выключения независимо от наличия внешнего питания.
| ⚠️ Важно: | При использовании автомобильного зарядного устройства сначала заведите двигатель, и только затем подключайте зарядку к видеорегистратору. Это защитит электронику от скачков напряжения в момент запуска. |
Управление меню и настройка параметров
Для входа в меню остановите запись кнопкой OK, затем нажмите MENU. Навигация осуществляется кнопками UP/DOWN, выбор — кнопкой OK, выход — повторным нажатием MENU.
Настройки качества видео и записи
| Параметр | Доступные значения |
|---|---|
| Качество видео | 1920×1080 (Full HD) / 1280×720 (HD) |
| Качество фото | 12 Мп / 5 Мп / 2 Мп / 1 Мп |
| Циклическая запись | 1 мин / 3 мин / 5 мин |
| Запись звука | ВКЛ / ВЫКЛ |
| Штамп даты | ВКЛ / ВЫКЛ (отображение на видео) |
| Запись при включении питания | ВКЛ / ВЫКЛ (автостарт записи) |
Дополнительные функции: парковка, датчики, экспозиция
| Функция | Описание | Настройки |
|---|---|---|
| Зеркальное изображение задней камеры | Коррекция отображения при установке камеры | ВКЛ / ВЫКЛ |
| Парковочный монитор | Автовключение задней камеры при движении назад | ВКЛ / ВЫКЛ |
| Чувствительность парковочного монитора | Порог срабатывания при парковке | Высокая / Средняя / Низкая |
| Чувствительность датчика удара (G-сенсор) | Блокировка видео при ударе/резком манёвре | Высокая / Средняя / Низкая / ВЫКЛ |
| Датчик движения | Старт/стоп записи при появлении движения в кадре | ВКЛ / ВЫКЛ |
| Экспозиция (EV) | Коррекция яркости для контрастных сцен | Регулировка +/- |
| Баланс белого / Контраст | Настройка цветопередачи и чёткости | Авто / Ручная |
| Гашение экрана | Отключение дисплея при записи для экономии | ВКЛ / ВЫКЛ |
| Выключение после отключения питания | Автовывод устройства из режима ожидания | ВКЛ / ВЫКЛ |
- ✓ Язык меню: русский, английский и другие;✓ Часовой пояс: настройка для корректного отображения времени;✓ Формат: форматирование карты памяти;✓ Восстановление заводских настроек: сброс всех параметров;✓ Версия прошивки: информация о текущем ПО.
Режимы работы: запись, фото, воспроизведение
Переключение между режимами осуществляется кнопкой MODE после остановки записи.
Управление видеозаписью и защита файлов
Старт/стоп записи: нажмите OK для начала или остановки съёмки.
Дополнительные функции в режиме записи:
| Действие | Комбинация кнопок | Результат |
|---|---|---|
| Защита текущего файла | Длительное нажатие DOWN | Видео защищено от перезаписи |
| Вкл/выкл микрофона | Краткое нажатие DOWN | Запись звука включена/отключена |
| Вкл/выкл экрана | Краткое нажатие POWER | Дисплей выключен для экономии |
| Переключение камер | Нажатие UP | Просмотр основной / задней камеры |
| Вкл/выкл ИК-подсветки | Краткое нажатие MENU | Улучшение съёмки в темноте |
Фотосъёмка
В режиме фото нажмите OK для создания снимка. Видеозапись при этом не ведётся. Доступные разрешения: от 1 Мп до 12 Мп.
Просмотр и управление файлами
Для навигации по файлам используйте кнопки UP/DOWN. Нажатие OK запускает воспроизведение выбранного видео или фото.
Опции при воспроизведении (кнопка MENU):
- ★ Удаление файлов: Один / Все / Выборочно;
★ Защита файла: блокировка/разблокировка от перезаписи;★ Слайд-шоу: автоматический просмотр фото с интервалом 2/5/8 сек.
Подключение к ПК и передача данных
Видеорегистратор ARTWAY 620 поддерживает два способа подключения к компьютеру:
Способ 1: Через mini-USB (штатный режим)
- → Устройство работает в обычном режиме;
→ Доступ к настройкам через меню;→ Зарядка аккумулятора.
Способ 2: Через micro-USB (режимы работы)
| Режим | Назначение |
|---|---|
| USB-диск | Работа с файлами: копирование, удаление, просмотр |
| Режим зарядки | Только подзарядка встроенного аккумулятора |
| PC-камера | Использование устройства как веб-камеры (Skype и др.) |
| 💡 Совет: | Для передачи файлов выберите режим «USB-диск». Компьютер определит карту памяти как съёмный накопитель — копируйте видео и фото через Проводник. |
Устранение неисправностей
Если в работе видеорегистратора возникли сложности, воспользуйтесь таблицей для самостоятельной диагностики:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Устройство не реагирует | • Разряжен аккумулятор • Сбой ПО |
1. Подключите к зарядке на 3-4 часа; 2. Нажмите кнопку RESET скрепкой |
| Не сохраняет фото/видео | • Неисправная карта памяти • Карта не отформатирована |
→ Используйте microSD класса 10, 8–32 ГБ; → Отформатируйте карту через меню устройства |
| Ошибка файла при воспроизведении | • Повреждение данных на карте | → Отформатируйте карту; при повторении — замените |
| Размытое изображение | • Загрязнение объектива | → Очистите линзу салфеткой для оптики |
| Чёрная картинка (небо/вода) | • Сбой автоэкспозиции при высоком контрасте | → Откорректируйте экспозицию (EV) в меню |
| Не работает задняя камера | • Неправильное подключение • Повреждение кабеля |
→ Проверьте подключение к AV-IN; → Осмотрите кабель на предмет повреждений |
| ❗ Если проблема не устранена: | Обратитесь в авторизованный сервисный центр. Не пытайтесь самостоятельно разбирать устройство — это аннулирует гарантию. |
Меры предосторожности при эксплуатации
Соблюдение правил безопасности продлит срок службы видеорегистратора ARTWAY 620 и обеспечит надёжную фиксацию дорожной обстановки.
| Правило | Объяснение |
|---|---|
| Избегайте экстремальных температур | Прямые солнечные лучи и нагрев могут повредить дисплей и электронику |
| Защищайте от влаги и пыли | Попадание жидкости или грязи внутрь приводит к поломке |
| Не подвергайте ударам | Падение может повредить объектив, дисплей или внутренние компоненты |
| Используйте только штатный адаптер | Несовместимые блоки питания могут повредить электронику |
| Не применяйте силу при подключении разъёмов | Чрезмерное давление повреждает контакты |
| Не допускайте попадания посторонних предметов в разъёмы | Пыль или жидкость могут вызвать короткое замыкание |
- ✖️ Не наступайте на кабель питания и не ставьте на него тяжёлые предметы;
✖️ При отключении вытягивайте штекер, а не тяните за провод;✖️ Не подключайте адаптер к устройствам других моделей;✖️ Храните адаптер и устройство в недоступном для детей месте;✖️ Перед установкой убедитесь в правильной ориентации штекера.
| 🔹 Гарантия и сервис: | Гарантийный срок — 12 месяцев с даты продажи. Срок службы — 24 месяца. Сервисное обслуживание: ООО «Про-Сервис», г. Москва. Актуальная информация на официальном сайте: ARTWAY-ELECTRONICS.COM |
Видеорегистратор-зеркало заднего вида с камерой заднего хода ARTWAY 620 — это надёжное решение для комплексной фиксации событий на дороге. При правильной установке, своевременном обслуживании карты памяти и соблюдении мер предосторожности устройство обеспечит стабильную работу и качественную запись в любых условиях эксплуатации.
