Автомагнитола CAR MP5 PLAYER Руководство

Что в коробке: полная комплектация

Расшифровка заводского набора

Открыв упаковку CAR MP5 PLAYER, вы найдёте всё для старта. Проверьте наличие:

• ✔️ Головное устройство с 7" сенсорным экраном
• ✔️ Кабель питания с разъёмами ISO
• ✔️ Провода для подключения динамиков
• ✔️ Инструкция на русском языке

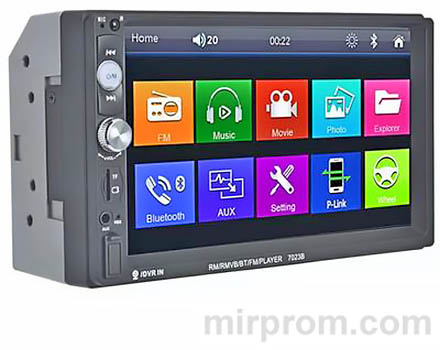

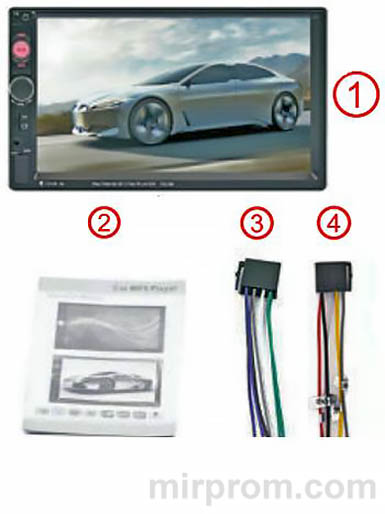

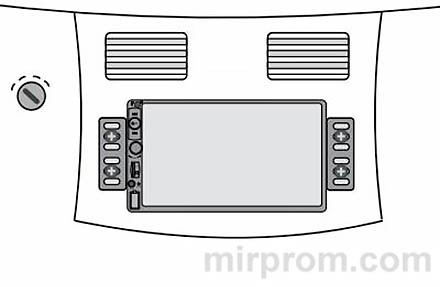

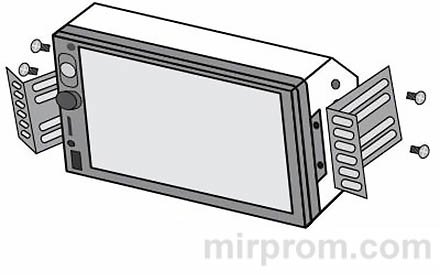

Рис. 1. Внешний вид устройства и комплектация

Знакомо? Иногда в спешке что-то упускают. Скажу прямо: сверьтесь со списком сразу. Это сэкономит нервы при установке.

⚠️ Производитель может менять комплектацию без потери функционала. Не пугайтесь мелких отличий.

Тест перед монтажом: как не сжечь устройство

Проверка работоспособности «на столе»

Не спешите врезать магнитолу в панель. Сначала убедитесь: она живая.

1. → Возьмите АКБ 12 В или лабораторный блок питания
2. → Красный и жёлтый провода питания скрутите вместе, подключите к «+»
3. → Чёрный провод — на «−»
4. → Подождите 10 секунд, нажмите кнопку питания

Загрузилась? Отлично. Можно монтировать. Не включается? Отключите, проверьте полярность, попробуйте снова. Если тишина — обращайтесь к продавцу.

⚠️ Напряжение строго 12 В постоянного тока. Подача 24 В или переменки — верный путь в сервис.

⚠️ Соблюдайте полярность: перепутаете «+» и «−» — сгорит предохранитель, а то и плата.

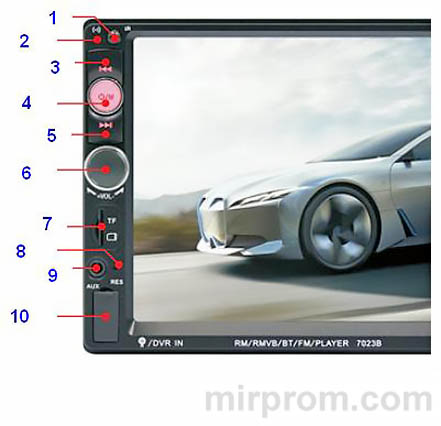

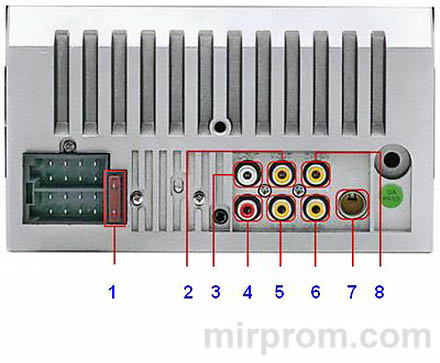

Распиновка разъёмов: схема подключения

Колодка B: питание и управляющие сигналы

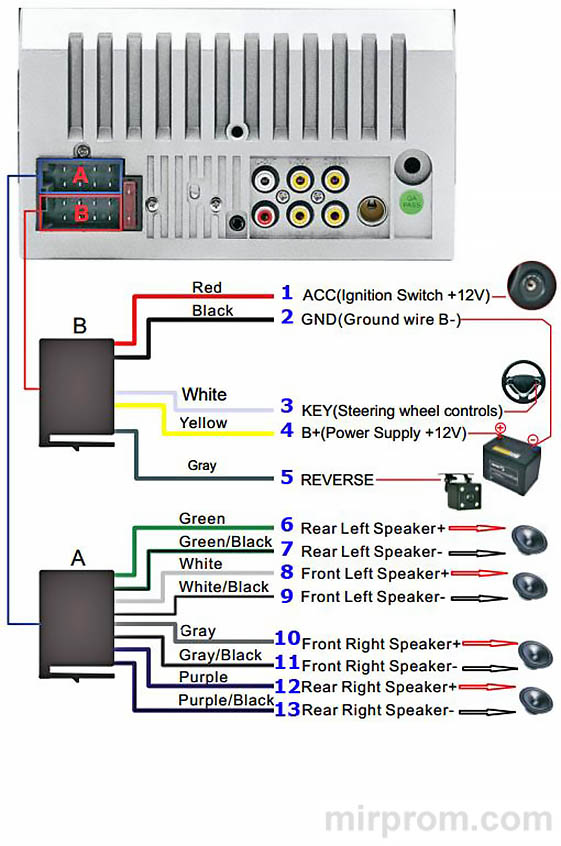

Рис. 2. Распиновка колодок A и B

⚠️ Жёлтый и красный нельзя менять местами! Иначе пропадёт память настроек.

Колодка A: подключение акустики

Четыре канала, по два провода на динамик:

• → Белый / Белый-чёрный: передний левый
• → Серый / Серый-чёрный: передний правый
• → Зелёный / Зелёный-чёрный: задний левый
• → Фиолетовый / Фиолетовый-чёрный: задний правый

⚠️ Не замыкайте провода между собой и на массу. Проверьте изоляцию перед подачей питания.

⚠️ Если в авто только 2 динамика — подключайте только передние каналы. Задние оставьте неподключёнными.

Подключение камеры заднего вида

Правильная схема монтажа

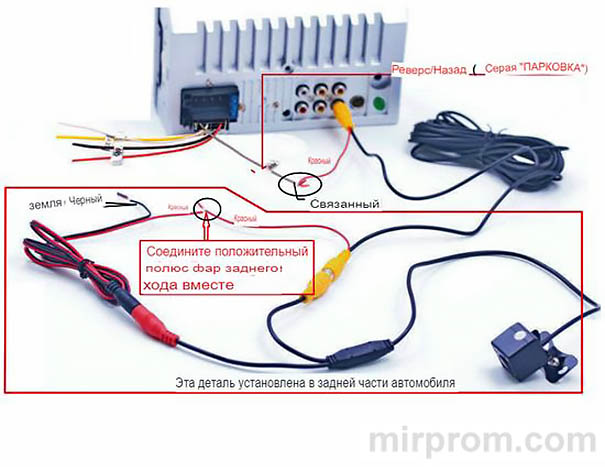

Рис. 3. Подключение реверсивной камеры

1. → Найдите на камере два разъёма: питание (красный) и видео (жёлтый)
2. → Красный провод питания скрутите с «+» фонаря заднего хода
3. → Жёлтый видеокабель подключите к разъёму CAM-IN на задней панели
4. → Серый провод REVERSE с колодки B — тоже к «+» фонаря заднего хода

⚠️ Если камеры нет — оставьте серый провод REVERSE неподключённым! Иначе магнитола будет самопроизвольно переключаться в режим заднего вида.

⚠️ Камера должна быть с зеркальным отображением и стандартом NTSC. Иначе картинка будет перевёрнута или чёрно-белая.

Сопряжение со смартфоном Android

Активация режима разработчика

Для работы MirrorLink и управления с экрана нужно включить отладку:

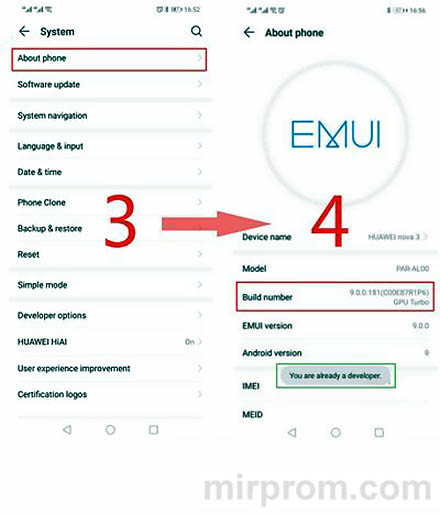

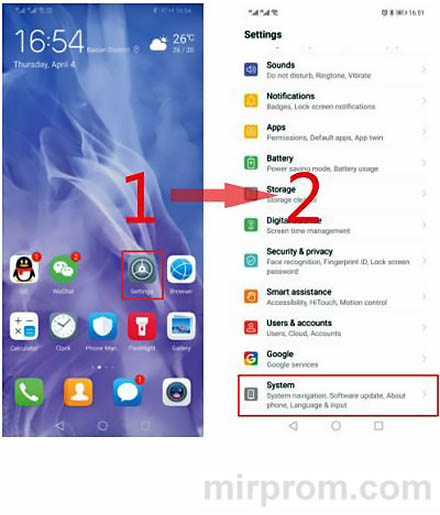

1. → На телефоне: Настройки → Система → О телефоне
2. → 7 раз тапните по «Номер сборки» — появится «Вы разработчик»
3. → Вернитесь в Систему → Параметры разработчика
4. → Включите «Отладка по USB»
5. → Подключите телефон оригинальным кабелем к USB-порту магнитолы
6. → На экране телефона подтвердите «Разрешить отладку»

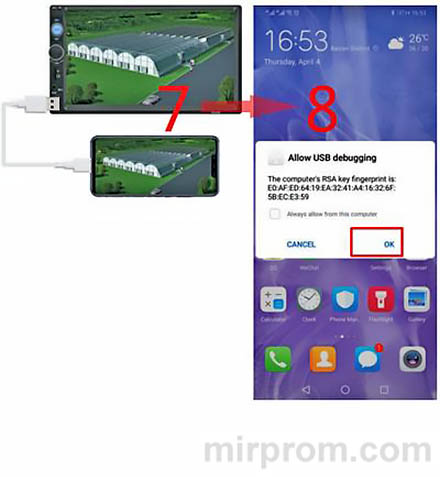

Рис. 4. Включение отладки на Android

Готово? Теперь экран телефона отобразится на магнитоле. Управление — через сенсор или кнопки.

⚠️ Не все версии Android поддерживаются. Если не подключается — проверьте совместимость на сайте производителя.

Особенности подключения iPhone

Что нужно знать владельцам Apple

Подключение простое: оригинальный кабель → порт USB → доверьте устройство на экране iPhone.

Но есть нюансы:

• ⚠️ Модели iPhone X и новее не поддерживают функцию «телефонной связи» через эту магнитолу
• ⚠️ Звонки через BT работают, но управление контактами — ограничено
• ⚠️ Для полной функциональности используйте приложения-посредники (CarPlay-адаптеры)

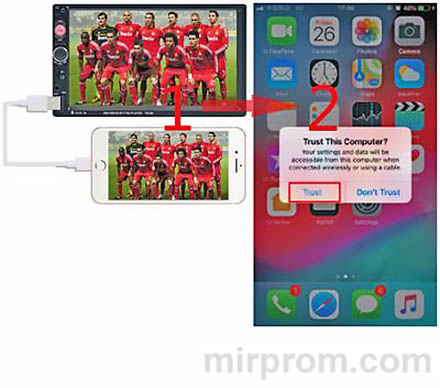

Рис. 5. Сопряжение с iPhone

Не работает? Попробуйте другой кабель. Дешёвые копии часто не передают данные, только заряд.

Настройка кнопок на руле

Пошаговая привязка команд

Хотите управлять музыкой, не отрывая рук от руля? Настройте кнопки:

1. → Подключите сигнальный провод кнопок к белому KEY, массу — к чёрному GND
2. → В меню магнитолы: Настройки → Рулевое управление
3. → Нажмите и удерживайте кнопку на руле
4. → На экране тапните по иконке нужной функции (громкость, трек и т.д.)
5. → Иконка изменит цвет — кнопка обучена
6. → Повторите для остальных кнопок
7. → Нажмите «ОК» для сохранения

Рис. 6. Процесс обучения кнопок

⚠️ Если ошиблись — нажмите «СБРОС» и начните заново. Не торопитесь, интервал между нажатиями — 2–3 секунды.

Таблица поддерживаемых форматов

Какие файлы «понимает» магнитола

⚠️ Флешку обязательно форматируйте в FAT32. NTFS и exFAT не читаются.

⚠️ Максимальный объём USB/карты — 32 ГБ. Большие накопители могут не определяться.

⚠️ Имена файлов — латиницей, без пробелов и спецсимволов. Иначе магнитола их «не увидит».

Диагностика: нет звука, не грузится

Частые проблемы и способы решения

⚠️ Если после всех проверок магнитола не работает — не меняйте предохранитель многократно. Возможно, короткое замыкание внутри. Обратитесь в сервис.

⚠️ Запах гари или дым — немедленно отключите питание. Самостоятельный ремонт может усугубить поломку.

Уход и продление срока службы

Рекомендации по эксплуатации

Чтобы устройство служило долго:

• ✔️ Протирайте экран мягкой тканью без спирта — абразивы царапают сенсор
• ✔️ Не оставляйте магнитолу под прямым солнцем — перегрев сокращает жизнь дисплея
• ✔️ При мойке авто закрывайте панель — влага в разъёмах = окисление контактов
• ✔️ Обновляйте прошивку только с официального сайта — кастомные версии могут «окирпичить» устройство

⚠️ Рабочая температура: −10…+60 °С. Зимой дайте салону прогреться перед включением.

⚠️ Не выдёргивайте флешку во время воспроизведения — можно повредить файловую систему.

Итог: CAR MP5 PLAYER — бюджетное решение с широким функционалом. При правильной установке и настройке работает стабильно. Стоит внимания, если ищете баланс цены и возможностей.
