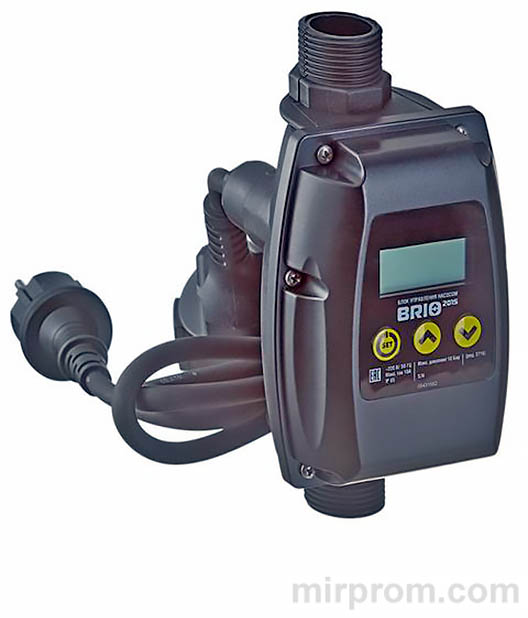

Блок управления насосом BELAMOS BRIO-2015 Инструкция

BELAMOS BRIO-2015 — это многофункциональная бытовая насосная станция, предназначенная для автоматической подачи воды из скважин, колодцев, водоемов или накопительных емкостей в системы водоснабжения частных домов и коттеджей. Она также может использоваться для повышения давления в водопроводных системах.

Руководство по эксплуатации Реле BELAMOS BRIO-2015 технический паспорт

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Благодарим Вас за покупку! Вы приобрели высококачественную продукцию марки BELAMOS, которая при выполнении всех требований данного руководства по эксплуатации будет служить Вам долго и исправно.

Перед установкой и использованием приобретенного Вами изделия, пожалуйста, Внимательно прочитайте данное руководство и сохраните его на весь срок эксплуатации.

Строго соблюдайте приведенные в руководстве указания!

❗👉➨ Перед началом эксплуатации Внимательно ознакомьтесь с настоящим руководством!

❗👉➨ Монтаж и обслуживание оборудования должны осуществляться только квалифицированными специалистами.

.

Общие указания по технике безопасности

Настоящее руководство по эксплуатации содержит принципиальные указания, которые должны выполняться при монтаже, эксплуатации и техническом обслуживании изделия. Поэтому, перед монтажом и вводом его в эксплуатацию, они должны быть обязательно изучены монтажником, а также соответствующим обслуживающим персоналом и владельцем оборудования.

Необходимо соблюдать не только общие требования по технике безопасности, приведенные в данном разделе, но и специальные указания, приводимые в других разделах руководства, а также существующие государственные и местные предписания.

Персонал, осуществляющий монтаж, эксплуатацию, техническое обслуживание и контрольные осмотры оборудования, должен иметь соответствующую выполняемой работе квалификацию. Обязанности обслуживающего персонала и его компетенция должны определяться владельцем. Владелец обязан проконтролировать, чтобы вся информация, содержащаяся в руководстве по эксплуатации, полностью соблюдалась обслуживающим персоналом. Несоблюдение нижеуказанных требований по технике безопасности может повлечь за собой опасные последствия для здоровья и жизни человека, создать опасность для окружающей среды и оборудования, а также сделать недействительными любые требования по возмещению причинённого ущерба:

Не допускаются к эксплуатации блока управления лица, не изучившие данное руководство и лица до 16 лет; необходимо осуществлять надзор за детьми с целью недопущения игр с блоком управления.

Не допускаются к эксплуатации блока управления лица, у которых есть физические, нервные или психические отклонения.

Не допускаются к эксплуатации блока управления лица, не имеющие достаточно опыта и знаний, за исключением случаев, когда за ними осуществляется надзор или проводится инструктаж лицом, отвечающим за их безопасность.

Обязательно: включение в цепь электропитания насоса автомата-предохранителя УЗО, мощностью соответствующей используемому оборудованию. Линия электропитания должна быть рассчитана на номинальный ток оборудования.

Напряжение сети должно соответствовать 220 В/ 50Гц.

Следите за величиной напряжения в питающей сети. При несоответствии напряжения допускам, используйте стабилизатор напряжения или автотрансформатор соответствующей мощности для электропитания блока управления.

Все электрические соединения должны быть надёжно защищены от попадания влаги и находиться вне зоны возможного затопления.

В качестве удлинителя используйте кабель с соответствующим сечением и изоляцией. Используйте розетку с заземляющим контактом, которая соответствует требованиям электробезопасности.

Соответствие электрического подключения изделия правилам безопасности должен проверить квалифицированный специалист;

Необходимо отключать блок управления от электросети при проведении ремонта и технического обслуживания.

Запрещается эксплуатация изделия со снятой верхней крышкой.

Регулярно проверяйте целостность электрокабеля. В случае повреждения изоляции, кабель подлежит замене в специализированном сервисном центре.

Запрещается использовать кабель электропитания для подъёма, переноски и крепления устройства.

В случае выхода изделия из строя в период гарантийного срока, любые работы допускается проводить только в авторизованной гарантийной мастерской ООО «БЕЛАМОС».

При ремонте допускается использование только оригинальных запасных частей.

Предельно допустимые значения параметров, указанных в технических характеристиках, ни в коем случае не должны превышаться.

Если произошло падение устройства, необходимо проверить корпус на наличие повреждений. При их наличии для проверки герметичности и работоспособности устройства необходимо обратиться в сервисный центр

Эксплуатационная надежность и продолжительность срока службы настоящего оборудования напрямую зависит от правильности его подбора под Ваши требования, а также, выполнения условий настоящего руководства.

Область применения

Блок управления (реле) BRIO-2015 предназначен для автоматического управления включением и выключением однофазных поверхностных и погружных электронасосов.

Принцип работы

Блок управления контролирует работу насоса в автоматическом режим в заданном диапазоне давления. В случае падения давления ниже минимального блок включает насос, а при достижении максимального давления отключает насос.

Также блок контролирует наличие воды, в случае отсутствия воды полностью отключает насос. При этом вода не должна содержать посторонних включений или примесей. В случае необходимости рекомендуется использовать фильтр для очистки воды.

Технические характеристики BRIO 2015

Максимальная температура воды: 55°С Максимальный ток: 10 А
Максимальное давление: 10 атм
Напряжение питания: ~220-250 В
Диапазон регулирования давления включения: 1 — 4,50 Атм
Интервал между давлением включения и выключения: 0,5 — 1,5 Атм с шагом 0,1 Атм
Класс электрической защиты: IP 65

Комплектность

1. Блок с розеткой и вилкой – 1 шт
2. Руководство по эксплуатации-паспорт – 1 шт
3. Упаковочная коробка – 1 шт.

Устройство блока управления

1. Панель управления блоком
2. Розетка для подключения электронасоса
3. 1' Выход (подключение напорной магистрали)
4. Вилка для подключения питающего напряжения
5. 1' Вход (подключение подающей магистрали)

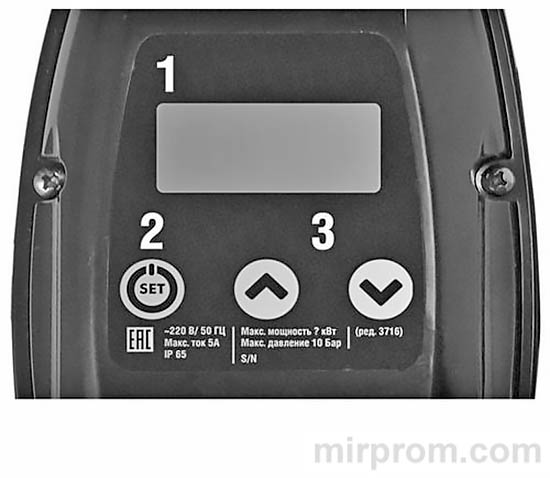

Панель управления блоком состоит из:

1) Электронный дисплей
Дисплей имеет следующие показатели:
POWER - подано напряжение
RUN - двигатель насоса включен
ERROR - двигатель насоса отключен по ошибке (например из-за сухого хода)
BAR - давление в трубопроводе

2) Кнопка SET

3) Кнопки-стрелки вверх / вниз

❗👉➨ Внимание! Перед проведением работ, после выключения насоса, вода в системе, как правило, находится под давлением, поэтому рекомендуется открыть кран и спустить воду, чтобы сбросить лишнее давление.

Монтаж и настройка

Блок управления устанавливают после выходного отверстия насоса и до первой точки водопотребления. Убедитесь в герметичности всех соединений. Если давление в сети может превышать 10 атм, на входе блока необходимо установить редуктор. Наличие гидроаккумулятора является обязательным условием корректной работы блока.

❗👉➨ Внимание! Обратите Внимание на следующее:
- Следует убедиться, что установленные давления включения и выключения не превышают максимально допустимые для насоса, иначе насос будет отключаться по потоку.
- Срабатывание блока по давлению происходит с погрешностью, которая определяется конструкцией водопровода и возникающих в нём гидроударов. Рекомендуется использовать гидроаккумулятор, в этом случае погрешность срабатывания составит до 0.3 Атм, без гидроаккумулятора погрешность срабатывания может достигать 1 Атм.

Начальная настройка реле давления БЕЛАМОС

1) Необходимо открыть кран и подать на блок электропитание 220 В/50Гц подключив вилку к заземлённой электророзетке.

2) Нажать и удерживать нажатой кнопку SET до тех пор пока показания аббревиатуры «BAR» на экране не начнет мигать.

3) Стрелками верх - вниз установить минимальное давление включения насоса.

4) Кратковременно нажать кнопку SET для перехода к следующей настройке.

5) Стрелками верх - вниз установить разницу (интервал) между давлением включения и выключения.

6) Кратковременно нажать кнопку SET для перехода к следующей настройке.

7) Убедиться, что установлен режим работы 1.

8) Нажать и удерживать нажатой кнопку SET, пока ' BAR' не перестанет мигать.

Использование

После настройки блок управляет насосом в автоматическом режиме. В случае отсутствия воды в источнике более 10-15 сек, а также при заклинивании, блок отключает насос и высвечивает на экране сообщение ERROR.

Для перезапуска необходимо перезапустить блок нажав одновременно стрелки вверх-вниз.

❗👉➨ Внимание! Если насос был отключен из-за отсутствия воды, перед повторным запуском необходимо убедиться, что в источнике есть вода и насос заполнен водой.
Возможно потребуется выполнить серию перезапусков (не более 5), чтобы выгнать воздух из насоса и трубопровода.
Перезапуски осуществляются одновременным нажатием кнопок со стрелками вверх и вниз на блоке.
Если перезапуски не помогают, как правило, причина в «завоздушивании» насоса. Необходимо выпустить воздух из насоса.

Гарантийные обязательства

Поставщик гарантирует нормальную работу изделия в течение 12 месяцев со дня продажи. В течение гарантийного срока Поставщик обязуется безвозмездно устранить все неисправности, произошедшие по вине производителя или связанные с дефектом материалов.

Гарантия считается недействительной, если эксплуатация, техобслуживание и хранение изделия не соответствовали Руководству по эксплуатации. Поставщик не несёт ответственности за ущерб, возникший вследствие выхода изделия из строя.

Претензии по гарантии не рассматриваются без предъявления чека магазина, продавшего устройство и отметки в паспорте о дате продажи с печатью магазина и при нарушении пломб завода-изготовителя.

Поставщик сохраняет за собой право изменения конструкции в целях совершенствования.

В случае обнаружения неисправности в период гарантийного срока необходимо обратиться в гарантийную мастерскую Поставщика для ремонта блока.

Компания ООО “БЕЛАМОС” не несет ответственности за возможные расходы, связанные с монтажом и демонтажом гарантийного оборудования, а также за ущерб, нанесенный другому оборудованию, находящемуся у покупателя, в результате неисправностей (или дефектов), возникших в гарантийный период.

Диагностика оборудования, проводимая в случае необоснованности претензий к работоспособности техники и отсутствие конструктивных неисправностей, является платной услугой и оплачивается клиентом.

Срок службы устройства – 3 года. Производитель/продавец товара не несет ответственности за причинение ущерба здоровью или имуществу вследствие эксплуатации товара по истечении срока службы.

Гарантийные обязательства не распространяются на следующие случаи:

несоблюдение потребителем условий эксплуатации изделия, изложенных в руководстве пользователя, или использование изделия не по назначению;

наличие механических повреждений на корпусе изделия (сколы, трещины, ржавчина на металлических частях и т.п.), а также повреждений возникших в результате воздействия агрессивных сред, высоких температур;

наличие сильного внешнего или внутреннего загрязнения изделия;

попытка самостоятельного вскрытия изделия для проведения ремонта или смазки вне сервисного центра, на что указывают сорванные шлицы крепежных винтов корпусных деталей, неправильная сборка изделия или наличие в нем неоригинальных деталей;

неисправности возникшие вследствие нормального износа изделия в процессе эксплуатации;

несоответствие параметров электрической сети номинальному напряжения;

на изделия, с неверно или не полностью заполненным или не заполненным гарантийным талоном;

Охрана окружающей среды. Утилизация

Упаковочные материалы пригодны для вторичной обработки. Поэтому, не выбрасывайте упаковку вместе с домашними отходами, а сдайте её в один из пунктов приёма вторичного сырья.

Старые изделия содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Поэтому, утилизируйте старые изделия через соответствующие системы приемки отходов.

Ремонт и техническое обслуживание
