Как работает детектор и что он находит
Три в одном: металл, дерево, напряжение
Вы наверняка сталкивались с ситуацией, когда нужно повесить тяжёлую полку, но страшно попасть в проводку или арматуру. Bosch DMF 10 Zoom Professional решает эту задачу профессионально: один прибор находит чёрные и цветные металлы глубиной до 100 мм, деревянные конструкции до 20 мм и кабели под напряжением 50/60 Гц.
Скажу прямо: это не просто детектор, а интеллектуальный помощник для строителей, электриков и домашних мастеров. Функция ZOOM позволяет локализовать объект с точностью до миллиметра — больше не нужно гадать, где именно сверлить.
Что логично. Прибор автоматически калибруется при каждом включении, не требует сложных настроек. Впрочем, не всегда всё идеально: влажность, металлическая сетка в бетоне или фольгированная изоляция могут влиять на точность. Но об этом — ниже.
Где пригодится этот инструмент
Монтаж гипсокартона, установка кухонных гарнитуров, прокладка новых коммуникаций, ремонт ванных комнат — везде, где нужно «заглянуть» внутрь стены без разрушений. Bosch DMF 10 Zoom Professional экономит время, нервы и деньги: одно лишнее отверстие в трубу или кабель может обойтись дороже самого прибора.
Практика показывает: даже опытные бригады используют детектор для перестраховки. Это не паранойя, а разумный подход. Имеет смысл, правда?
Удобное управление и понятный дисплей
Четыре кнопки — и всё под контролем
Эргономика Bosch на высоте: прибор удобно лежит в руке благодаря мягкой накладке. Управление интуитивное:
- ✔️ Кнопка включения/выключения
- ✔️ Отдельные клавиши для поиска металла и дерева
- ✔️ Кнопка ZOOM для точной локализации
- ✔️ Светящееся кольцо для быстрой визуальной оценки
- ✔️ LCD-дисплей с полной информацией о режиме и результате
Знакомо? Когда каждый элемент под пальцем, работать приятно. Не нужно вглядываться в мигающие огоньки или листать меню.
Как читать показания на экране

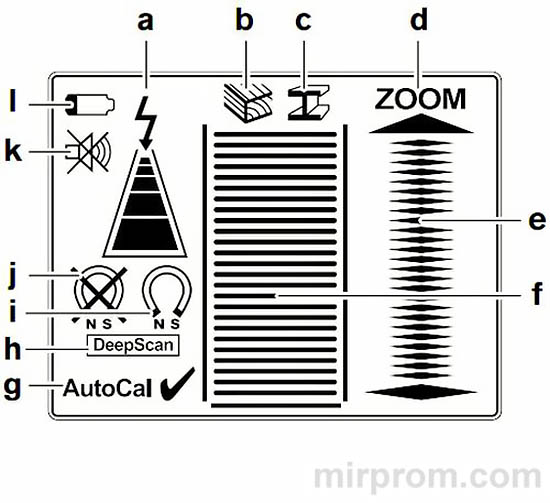

Дисплей прибора — это полноценная панель управления:
| Индикатор | Значение |
|---|---|
| a | Обнаружен кабель под напряжением |
| b | Активен режим поиска дерева |
| c | Активен режим поиска металла |
| d | Функция ZOOM включена |
| e | Уровень сигнала в режиме ZOOM |
| f | Основной индикатор измерения |
| g | Статус автокалибровки AutoCal |
| h | Режим повышенной чувствительности DeepScan |
| i / j | Магнитный / немагнитный металл |
| k | Звуковой сигнал отключён |
| l | Уровень заряда батареи |
Получается так: вы ведёте прибором, шкала «f» растёт — объект близко. Когда кольцо светится красным и раздается сигнал — вы точно над целью. Просто, как всё гениальное.
Технические характеристики и глубина сканирования
Реальные цифры для разных материалов
Возможности прибора зависят от типа объекта и условий основания. Вот проверенные параметры:
| Объект | Макс. глубина | Точность |
|---|---|---|
| Чёрные металлы (сталь, арматура) | до 100 мм | ±1 см |
| Цветные металлы (медь, алюминий) | до 80 мм | |
| Кабель под напряжением | до 50 мм | |
| Древесина (балки, рейки) | до 20 мм |
Важно добавить: глубина указана для идеальных условий. Влажная стена, плотный железобетон или металлическая сетка снижают чувствительность. Это факт, и его стоит учитывать при планировании работ.
Питание и автономность
Прибор работает от батареи 9В (6LR61 щелочная или 6F22 аккумулятор). Щелочные элементы обеспечивают до 6 часов непрерывной работы. Автоматическое отключение через 5 минут бездействия экономит заряд.
Кстати: при длительном хранении извлекайте батарею — окисление контактов частая причина «внезапной смерти» электроники. Банально, но работает.
Быстрый старт: автокалибровка за секунды
Установка батареи и первое включение
Откройте отсек, вставьте батарею, соблюдая полярность. Убедитесь, что сенсорная зона сухая — протрите при необходимости. Нажмите любую кнопку: прибор проведёт самотестирование и автоматически откалибруется.
Если за индикатором AutoCal горит флажок — прибор готов. Никаких сложных настроек. Даже новичок справится с первого раза. Это серьёзно.
Что делать, если калибровка не проходит
Иногда после транспортировки или резкой смены температуры прибору нужна ручная настройка:
- Уберите все металлические предметы рядом (часы, кольца, инструменты).
- Поднимите прибор в воздух, выключите его.
- Зажмите одновременно кнопки включения и поиска дерева.
- Держите, пока кольцо не засветится красно-зелёным.
- Отпустите — через несколько секунд прибор включится в рабочем режиме.
Всё. Никаких сервисных центров. Экономия времени и нервов.
Точный поиск металла с функцией ZOOM
Базовый алгоритм сканирования

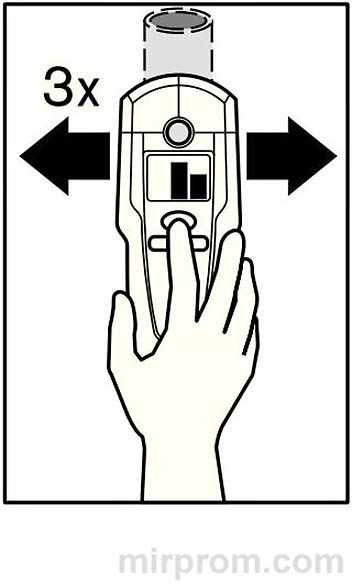

→ Нажмите кнопку поиска металла (индикатор «c» на дисплее).
→ Установите прибор на поверхность и медленно ведите вперёд-назад.
→ Следите за шкалой «f»: рост — приближение к объекту, спад — удаление.
→ Когда кольцо загорится красным и прозвучит сигнал — объект под центром сенсора.
→ Для уточнения границ используйте отверстие маркировки и встроенный карандаш.
Звучит убедительно? Да, метод отработан на тысячах объектов. Но есть нюансы.
Функция ZOOM: точность до миллиметра
Для локализации мелких или глубоко залегающих объектов:
- Нажмите и удерживайте кнопку ZOOM.
- Медленно перемещайте прибор над зоной интереса.
- Следите за индикатором «e»: пик сигнала — центр объекта.
Получается так: обычное сканирование находит зону, ZOOM определяет точное положение. В конечном счёте, вы сверлите именно там, где нужно, а не наугад.
Как определить тип металла
Индикаторы «i» и «j» подсказывают: магнитный металл (сталь, арматура) или немагнитный (медь, алюминий). Это помогает отличить водопроводную трубу от электропроводки в металлической гофре.
Не всё так просто: если объект маленький или залегает глубоко, определение типа может быть неточным. В таких случаях полагайтесь на контекст: где обычно прокладывают коммуникации в вашем доме?
Обнаружение деревянных конструкций и балок
Особенности режима поиска древесины

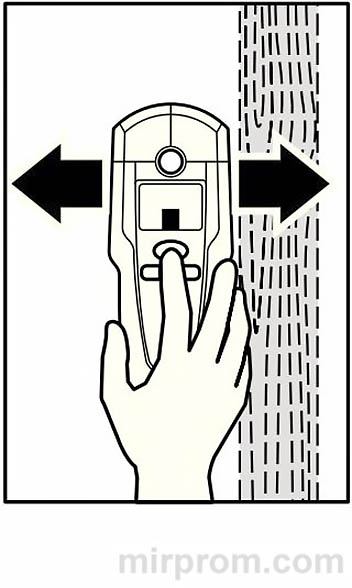

Для обнаружения дерева нажмите соответствующую кнопку. Прибор покажет индикатор «b». Установите его на поверхность, зажмите кнопку ZOOM и начинайте сканирование, не отрывая прибор от стены.
Важный момент: в этом режиме нельзя ставить прибор сразу на деревянный объект — начнётся ложная индикация. Всегда начинайте с «чистого» участка. Потерпите 5–10 секунд калибровки, и результат будет надёжным.
Режим DeepScan для сложных задач
Если объект залегает глубоко или сигнал слабый:
- Нажмите и удерживайте кнопку поиска дерева 2 секунды.
- На дисплее появится индикатор «h» — режим повышенной чувствительности активен.
- Ведите прибор медленнее и равномернее, чем обычно.
- Для отключения режима повторите нажатие.
Практика показывает: DeepScan помогает находить балки в старых домах, где дерево скрыто под слоями штукатурки. Есть над чем подумать: чувствительность растёт, но и ложные срабатывания возможны. Работайте аккуратно.
Безопасное выявление кабелей под напряжением
Как работает обнаружение напряжения
Прибор находит кабели под переменным током 50/60 Гц в любом режиме (металл или дерево). При обнаружении на дисплее загорается индикатор «a».
→ Подключите нагрузку (лампу, прибор) к искомой линии — сигнал усилится.
→ Медленно перемещайте прибор по предполагаемой трассе.
→ При приближении к кабелю кольцо начнёт мигать красным, сигнал участится.
→ Когда на индикаторе «a» 4–5 полосок — вы очень близко к проводу.
Это факт: метод работает стабильно на сухих поверхностях. Если стена влажная или содержит арматуру — сигнал может искажаться.
Меры предосторожности
- ⚠️ Прибор не видит обесточенные кабели
- ⚠️ Влажные стены и металлическая арматура снижают точность
- ⚠️ Статическое электричество от трения корпуса даёт ложные срабатывания
- ⚠️ За металлическими поверхностями обнаружение ненадёжно
Справедливости ради: эти ограничения характерны для всех портативных детекторов. Bosch DMF 10 Zoom Professional не исключение, но по точности и удобству — один из лидеров.
Работа в сложных условиях: практические советы
Факторы, влияющие на точность
Не всё гладко. Магнитные поля, влажные поверхности, металлизированные обои, алюминиевая изоляция — всё это может влиять на показания.
Поэтому перед сверлением сверяйтесь с чертежами, схемами, советами строителей. Детектор — мощный помощник, но не замена комплексному подходу.
Возможно, это покажется избыточным. Но лучше потратить 10 минут на перепроверку, чем потом чинить замурованный кабель.
Как минимизировать погрешности
| Проблема | Решение |
|---|---|
| Влажная поверхность | Дождитесь высыхания или используйте альтернативный метод |
| Армированный бетон | Используйте режим ZOOM, сканируйте с разных направлений |
| Металлизированные обои | Учитывайте экранирование, сверяйтесь с проектом |
| Сильный электромагнитный фон | Отойдите от источников помех, повторите замер |
Получается надёжнее. И это нормально — профессионалы так и делают.
Правильный уход и продление срока службы
Чистка и замена расходников
Протирайте корпус сухой мягкой тканью. Никаких растворителей, абразивов, бытовой химии — они повреждают пластик и маркировку.

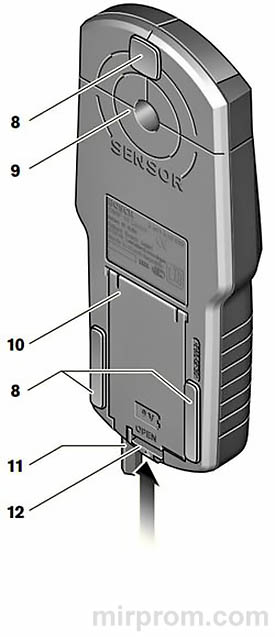

Фетровые накладки на задней панели обеспечивают плавное скольжение. Не удаляйте их. Если износились — замените на оригинальные (арт. 1 609 203 P21).
Храните прибор в фирменном чехле (арт. 609 203 P19), в сухом месте, вдали от источников тепла. Это банально, но продлевает срок службы на годы.
Температурный режим и транспортировка
Рабочий диапазон: -10…+50°С. При резких перепадах дайте прибору 15–20 минут на акклиматизацию — это предотвратит конденсат внутри.
Вес 240 г и эргономичная рукоятка позволяют работать одной рукой без усталости. Удобно, не мешает, всегда под рукой. Это сильный аргумент для выездных работ.
Гарантия, сервис и экологическая ответственность
Что покрывает производитель
Bosch предоставляет гарантию на дефекты материалов и изготовления. Ремонт или замена бесплатны при предъявлении чека и заполненного талона. Сервисное обслуживание — только в авторизованных центрах.
Важный нюанс: при запросе запчастей указывайте 10-разрядный предметный номер с типовой таблички (например, 3 601 K10 000). Это ускорит обработку заявки.
Экология и утилизация
Прибор и упаковка подлежат экологичной переработке. Батареи не выбрасывайте в бытовой мусор — сдавайте в специальные пункты приёма.
По факту: соблюдение простых правил ухода и утилизации делает работу с инструментом не только эффективной, но и ответственной перед окружающей средой.
