Цифровой мультиметр Commercial Electric MS8301A — универсальный измерительный прибор для диагностики электрических цепей в бытовых и профессиональных условиях. Модель оснащена ЖК-дисплеем на 2000 отсчётов, защитой категории CAT III 600 В и функциями измерения постоянного и переменного напряжения, сопротивления, постоянного тока, проверки диодов и целостности цепей. Компактный корпус, интуитивное управление и надёжная защита делают мультиметр Commercial Electric MS8301A практичным инструментом для электриков, мастеров и домашних пользователей.
Описание и назначение
Мультиметр Commercial Electric MS8301A предназначен для точных измерений параметров электрических сетей и компонентов. Прибор соответствует стандартам безопасности UL 61010-1 и оснащён двойной изоляцией для защиты пользователя при работе с напряжением до 600 В.
| Параметр | Значение |
|---|---|
| Модель | Commercial Electric MS8301A |
| Категория безопасности | CAT III 600 В |
| Разрядность дисплея | 2000 отсчётов |
| Питание | 2×AAA 1,5 В (щелочные) |
| Защита предохранителями | F1: 10 А/600 В, F2: 400 мА/600 В |
| Рабочая температура | 0…40 °C, влажность до 80% |
| Габариты / Вес | 150×74×48 мм / ~220 г |
| Гарантия | 12 месяцев |
Устройство Commercial Electric MS8301A поддерживает автоматическую индикацию перегрузки («OL»), полярности и разряда батареи, что упрощает диагностику и предотвращает ошибки при измерениях.
Технические характеристики
Точность измерений указана для периода одного года после калибровки при температуре 18–28 °C и влажности до 80%.
| Функция | Диапазон | Точность |
|---|---|---|
| Постоянное напряжение (DCV) | 200 мВ – 600 В | ±(0,5% + 3 ед. мл. разряда) |
| Переменное напряжение (ACV) | 200–600 В | ±(1,0–1,2% + 10 ед.) |
| Постоянный ток (DCA) | 2 мА – 10 А | ±(1,0–3,0% + 3–10 ед.) |
| Сопротивление | 20 Ом – 2 МОм | ±(0,8–1,2% + 2–5 ед.) |
| Проверка диодов | Прямое падение напряжения | — |
| Проверка целостности | Звуковой сигнал при 100 Ом | — |
| Тест батареек | 1,5 В / 9 В под нагрузкой | — |
Компоненты прибора

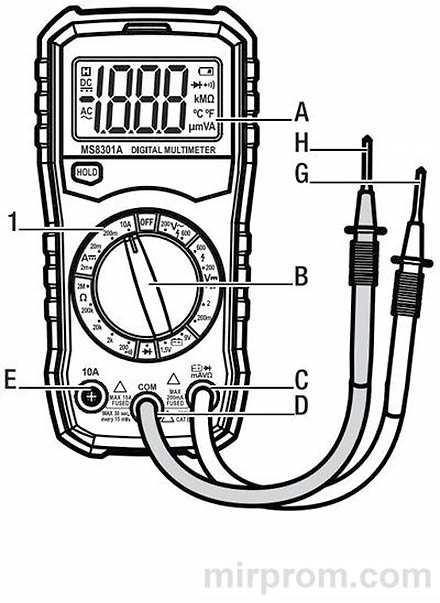

Эргономичная конструкция мультиметра Commercial Electric MS8301A обеспечивает удобство использования в любых условиях.

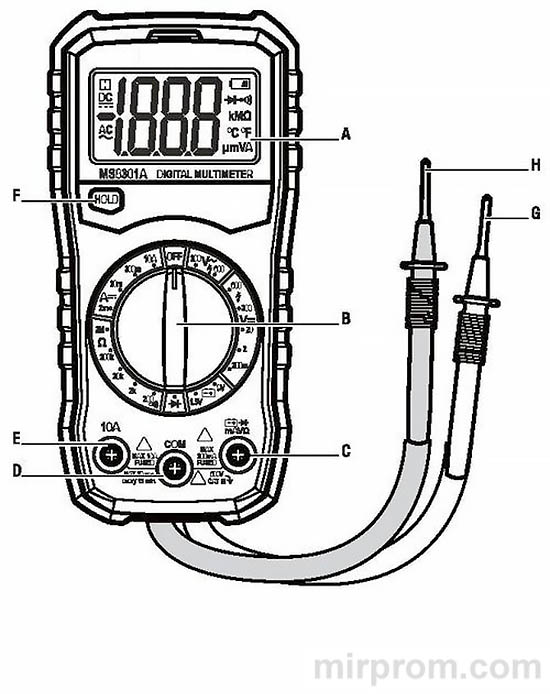

Расположение элементов
- ЖК-дисплей — отображение результатов измерений и статусных индикаторов
- Переключатель функций и диапазонов — выбор режима работы
- Разъём VΩmA — для измерения напряжения, сопротивления и тока до 200 мА
- Разъём COM — общий вывод для чёрного щупа
- Разъём 10A — для измерения тока до 10 А
- Кнопка HOLD — фиксация показаний на дисплее
- Красный и чёрный измерительные щупы

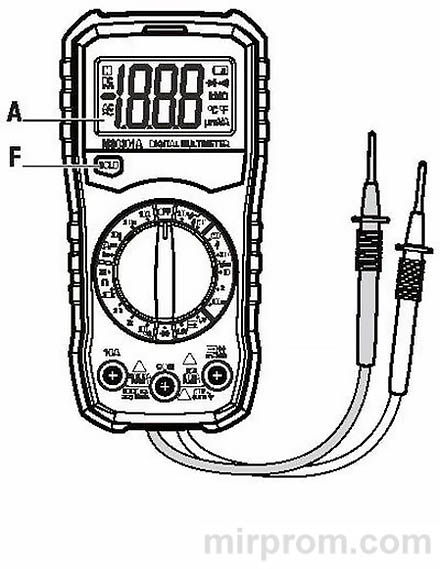

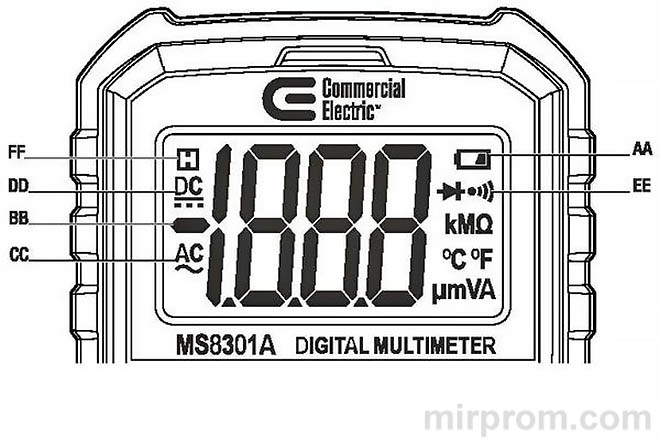

Индикация на дисплее
| Индикатор | Значение |
|---|---|
| Значок батареи | Низкий заряд — требуется замена элементов питания |
| Знак «−» | Отрицательная полярность измеряемого сигнала |
| AC / DC | Режим измерения переменного или постоянного тока/напряжения |
| Значок диода / зуммера | Режим проверки диодов или целостности цепи |
| «H» | Активен режим фиксации данных (Data Hold) |
| «OL» | Перегрузка — превышен выбранный диапазон измерений |
Меры безопасности
Соблюдение правил эксплуатации критически важно для предотвращения травм и повреждения оборудования.
Важные предупреждения
- ⚠️ Перед измерением сопротивления, целостности или диодов отключите питание цепи и разрядите высоковольтные конденсаторы
- ⚠️ Не измеряйте напряжение выше 600 В в установках категории CAT III
- ⚠️ Не работайте с прибором при снятой задней крышке или повреждённом корпусе
- ⚠️ При работе с напряжением выше 60 В постоянного или 30 В переменного тока соблюдайте особую осторожность
- ⚠️ Не выполняйте измерения сопротивления на цепях под напряжением
- ⚠️ Не используйте мультиметр в среде с взрывоопасными газами, парами или пылью
Условия эксплуатации
Для сохранения точности и безопасности используйте прибор только в указанных условиях:
- ✓ Температура: 0…40 °C при измерениях, −10…50 °C при хранении
- ✓ Влажность: до 80% при работе, до 70% при хранении (без батарей)
- ✓ Высота над уровнем моря: до 2000 м
- ✓ Используйте только оригинальные щупы, соответствующие стандарту 600 В CAT III
Подготовка к работе
Правильная подготовка обеспечивает точность измерений и долгий срок службы прибора.

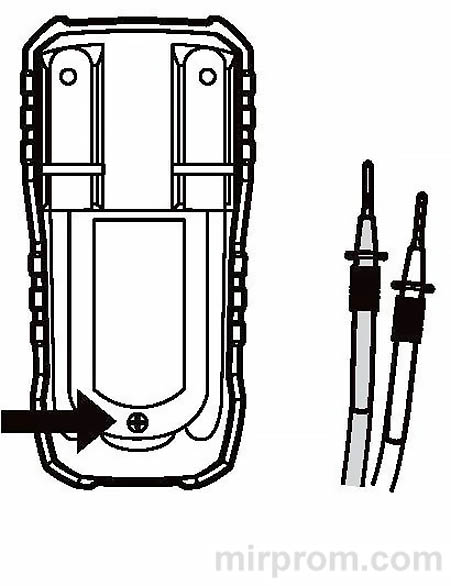

Установка элементов питания
- Убедитесь, что прибор выключен и щупы отсоединены
- Открутите винты и снимите крышку батарейного отсека на задней панели
- Установите две новые щелочные батарейки типа AAA, соблюдая полярность
- Закройте крышку и надёжно зафиксируйте винты
Не смешивайте старые и новые батарейки, а также элементы разных типов (щелочные, солевые, аккумуляторные).
Проверка работоспособности
Перед первым использованием измерьте известное напряжение (например, батарейку 1,5 В) для проверки корректности работы прибора. Если показания отклоняются или дисплей ведёт себя нестабильно — прекратите использование и обратитесь в сервис.
Измерение напряжения
Мультиметр Commercial Electric MS8301A поддерживает измерение постоянного и переменного напряжения в широком диапазоне.

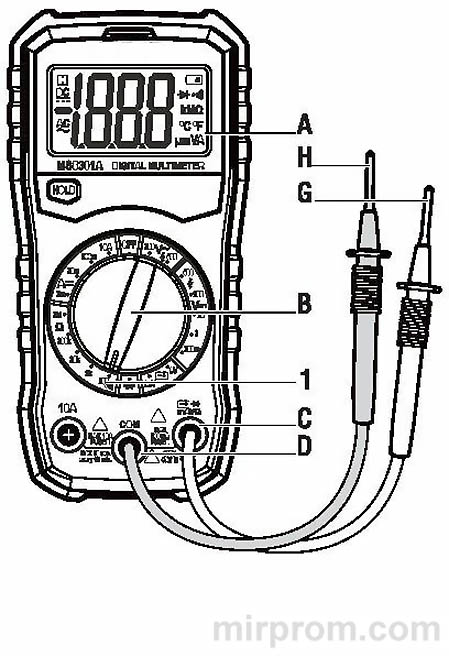

Постоянное напряжение (DCV)
- Установите переключатель в положение DCV и выберите подходящий диапазон (200 мВ – 600 В)
- Подключите чёрный щуп к разъёму COM, красный — к VΩmA
- Коснитесь щупами измеряемых точек цепи
- Считайте показание с дисплея| знак «−» указывает на обратную полярность
⚠️ Если на дисплее отображается «OL», переключитесь на более высокий диапазон.

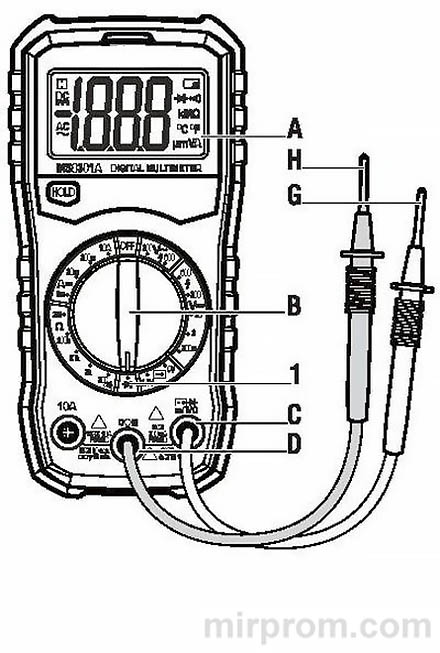

Переменное напряжение (ACV)
Процедура аналогична измерению постоянного напряжения, но переключатель устанавливается в положение ACV. Прибор измеряет среднеквадратичное значение синусоидального сигнала в диапазоне частот 40–400 Гц.
Измерение сопротивления и проверка цепей
Функции омметра, проверки диодов и целостности цепи полезны для диагностики электроники и электропроводки.
Проверка диодов
- Установите переключатель в режим проверки диодов
- Подключите щупы: красный к аноду, чёрный к катоду диода
- Дисплей отобразит приблизительное прямое падение напряжения (обычно 0,5–0,7 В для кремниевых диодов)
- При обратной полярности исправный диод покажет «OL»
Проверка целостности цепи
- Переключите прибор в режим проверки целостности (значок зуммера)
- Подключите щупы параллельно проверяемому участку цепи
- Если сопротивление менее ~100 Ом, раздастся звуковой сигнал — цепь цела
⚠️ Перед проверкой обязательно отключите питание и разрядите конденсаторы.

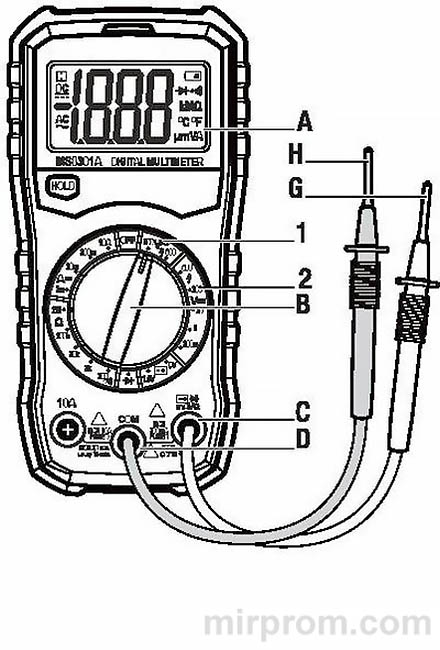

Измерение постоянного тока
- Отключите питание измеряемой цепи и разрядите конденсаторы
- Установите переключатель в нужный диапазон DCA (2 мА – 10 А)
- Для тока до 200 мА подключите красный щуп к разъёму VΩmA| для тока до 10 А — к разъёму 10A
- Разорвите цепь и включите мультиметр последовательно: чёрный щуп к «−», красный к «+» разрыва
- Включите питание цепи и считайте показание с дисплея
- После измерения отключите питание, извлеките щупы и восстановите цепь
⚠️ При измерении тока свыше 2 А непрерывное время измерения не должно превышать 2 минут. После этого дайте прибору остыть 10 минут перед следующим измерением.
Тестирование батареек
Специальный режим позволяет оценить состояние батареек под нагрузкой, что даёт более точную картину, чем измерение напряжения холостого хода.
| Тип батарейки | Нагрузочное сопротивление | Разрешение |
|---|---|---|
| 1,5 В (AAA, AA, C, D) | 47 Ом | 0,001 В |
| 9 В (крона) | 300 Ом | 0,01 В |
Подключите батарейку к щупам с соблюдением полярности. Если при подключении с обратной полярностью дисплей покажет 0,00 В — это нормально для данного режима.
Дополнительные функции
Мультиметр Commercial Electric MS8301A оснащён полезными вспомогательными возможностями.
- ★ Режим Data Hold: нажмите кнопку HOLD для фиксации текущего показания на дисплее| повторное нажатие возвращает обычный режим
- ★ Автоматическое выключение: прибор отключается после ~15 секунд бездействия для экономии заряда
- ★ Индикация перегрузки: отображение «OL» при превышении диапазона измерений
- ★ Индикация полярности: знак «−» для отрицательных значений при измерении постоянного тока/напряжения
Обслуживание и замена компонентов
Регулярное обслуживание обеспечивает точность измерений и безопасность эксплуатации.
Замена батареек и предохранителей
- Отключите прибор от всех цепей и извлеките щупы
- Снимите заднюю крышку, открутив винты
- Замените батарейки на новые щелочные AAA 1,5 В
- При необходимости замените предохранители: F1 — 10 А/600 В, F2 — 400 мА/600 В
- Соберите прибор, убедившись в надёжной фиксации крышки
⚠️ Используйте только предохранители указанного номинала — установка неподходящих элементов может привести к повреждению прибора или травме.
Уход и очистка
- ✓ Периодически протирайте корпус влажной тканью с мягким моющим средством
- ✓ Не используйте абразивы, растворители или агрессивную химию
- ✓ Следите за чистотой разъёмов — загрязнения могут искажать показания
- ✓ При длительном хранении извлекайте батарейки и держите прибор в сухом прохладном месте
Часто задаваемые вопросы
Ответы на популярные вопросы владельцев мультиметра Commercial Electric MS8301A.
- Почему на дисплее отображается «OL»? — Превышен выбранный диапазон измерений| переключитесь на более высокий предел
- Как измерить ток свыше 200 мА? — Переставьте красный щуп в разъём 10A и выберите соответствующий диапазон| не превышайте время измерения 2 минуты
- Можно ли измерять переменный ток? — Нет, данная модель поддерживает только измерение постоянного тока (DCA)
- Что означает мигающий значок батареи? — Низкий заряд элементов питания| замените батарейки для сохранения точности измерений
- Подходит ли прибор для промышленного использования? — Мультиметр Commercial Electric MS8301A сертифицирован для бытового и полупрофессионального применения| для постоянного промышленного использования рассмотрите модели с более высокой категорией безопасности
Цифровой мультиметр Commercial Electric MS8301A — надёжный и функциональный инструмент для диагностики электрических цепей. Широкий диапазон измерений, защита категории CAT III и интуитивное управление делают эту модель отличным выбором для домашних мастеров и специалистов. При соблюдении рекомендаций инструкции прибор обеспечит годы точной и безопасной работы.
