GSM реле с цифровыми входами DoorHan GSM 3 v3.0 предназначено для управления приводом ворот или шлагбаума с мобильного телефона. Во время входящего вызова GSM-модуль 3.0 получает номер звонящего и сравнивает его с номерами из сохраненного списка. При обнаружении совпадения номера, модуль посылает внешний сигнал на управление приводом. При этом телефонное соединение с модулем не устанавливается, что позволяет избегать расходов на звонки.
1. ОБЩАЯ ИНФОРМАЦИЯ
Устройство для удаленного открытия GSM-модуль DoorHan v 3.0 предназначено для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

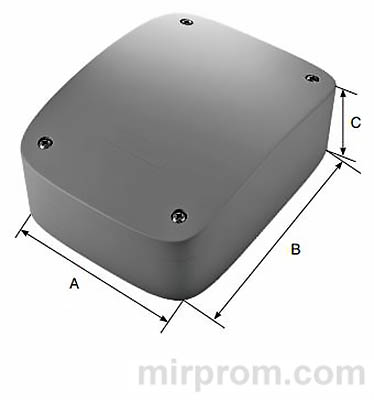

1.2. ГАБАРИТЫ
А = 63 мм
В = 90 мм
С = 25 мм
.
1.3. ПРИНЦИП РАБОТЫ GSM БЛОКА УПРАВЛЕНИЯ
GSM-модуль DoorHan, зафиксировав звонок и получив номер звонящего, сравнивает его с номерами из внутреннего списка. При совпадении одного из номеров, модуль посылает внешний сигнал на управление приводом. При этом соединения с устройством не осуществляется, что позволяет избегать расходов на звонки.
1.4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество номеров в памяти устройства: 3 500
Напряжение питания: 12/24 В AC/DC
Потребляемая мощность не более: 2 Вт
Температура эксплуатации: -40...+55 °С
Рабочие диапазоны системы: GSM/GPRS 850/900/1 800/1 900 МГц
Вид связи только: 2G
Максимальная коммутируемая нагрузка через реле: NO 7A / NC 5A при ~250В
1.5. КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят:

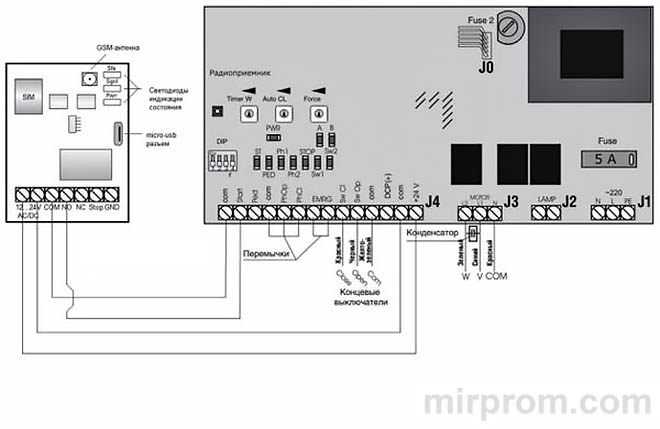

2. СХЕМА ПОДКЛЮЧЕНИЯ GSM-МОДУЛЯ К ПЛАТЕ УПРАВЛЕНИЯ PCB-SL
2.2. ОПИСАНИЕ РАБОТЫ БЛОКА УПРАВЛЕНИЯ
Блок управления DoorHan GSM-МОДУЛЬ 3.0 содержит в себе производительный микроконтроллер и GSM-модем. Микроконтроллер осуществляет все действия по приему и выработке сигналов.

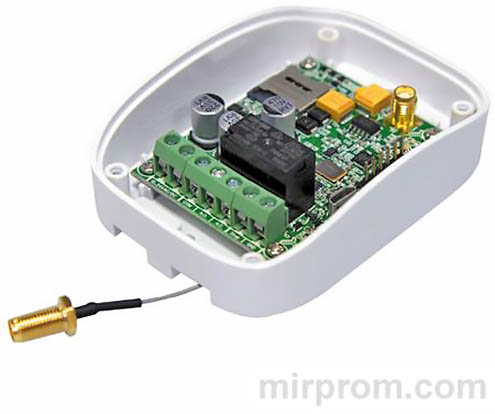

На плате устройства размещено три светодиода, как показано на рис. 2.
Светодиод Pwr подключен непосредственно к цепи питания микроконтроллера.
Светодиод Sts подключен к GSM-модему и его поведение определяется логикой работы.
Светодиод Sgnl в рабочем режиме отражает уровень сигнала, принимаемого GSM-модемом.
2.3. ОПИСАНИЕ КЛЕММ БЛОКА УПРАВЛЕНИЯ
12...24 V AC/DC - клеммы для подключения напряжения питания.
STOP и GND - клеммы подключения NO контакта для отключения реле.
COM - общий контакт реле.
NO - нормально открытый контакт.
NC - нормально закрытый контакт.
..
2.4. ПОДГОТОВКА К РАБОТЕ
Установите SIM-карту. Предварительно отключите проверку PIN-кода. Это действие можно сделать на любом мобильном телефоне. Установку SIM-карты следует проводить только при отключенном питании устройства.
Конфигурирование блока управления заключается в записи в память списка номеров, на которые устройство будет реагировать, и параметров сигнала включения исполнительного механизма.
СОСТОЯНИЕ СВЕТОДИОДОВ
При включении GSM-модуля следует убедиться в том, что он запущен корректно. Правильная последовательность включения светодиодов указана в таблице ниже.
| № | Название светодиода | Описание состояния работы |
| 1 | Pwr | загорается и непрерывно светится после подачи напряжения питания |
| 2 | Sts | начинает мигать в соответствии с режимом работы GSM-модема (один раз в 1 сек. - модем регистрируется в сети; один раз в 3 сек. - модем зарегистрирован в сети и готов к работе) |
| 3 | Sgnl | индицирует уровень сигнала (красный - неудовлетворительный; желтый - удовлетворительный; зеленый - хороший), не светится - нет сигнала |
3. ПРОГРАММИРОВАНИЕ GSM-МОДУЛЯ V.3
Запрограммировать устройство можно двумя способами: используя персональный компьютер (ноутбук) с операционной системой типа Windows или с помощью мобильного телефона посредством SMS-команд. Перед настройкой необходимо подать напряжение питания на блок управления.
При первом (после покупки) включении устройства список телефонных номеров пуст, пароль - 1234, время включения реле - 1 сек., а также разрешено отключение реле по внешнему сигналу.
3.2. НАСТРОЙКА С КОМПЬЮТЕРА
Для начала скопируйте файлы GSMSoft.exe и USB-драйвера для CP2102 на компьютер с операционной системой типа Windows. Установите драйвера с правами администратора на компьютер.

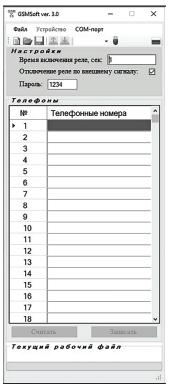

1. Запустите файл GSMSoft.exe с правами администратора, появится оконная форма, указанная на рис. 3; если после запуска программа выдаст сообщение о необходимости установить NET Framework 4, то необходимо установить требуемый Framework на операционную систему.
❗👉➨ Внимание!
После запуска файла GSMSoft.exe в оконной форме главного меню «Устройство» неактивны кнопки быстрого запуска «Считать» и «Записать». Данные элементы активизируются только при успешном подключении к COMпорту.
2. Оконная форма состоит из:
2.1. Главного меню, которое состоит из меню:
- «Новый» - создает новый список телефонов.
- «Открыть» - открывает существующий файл со списком телефонов.
- «Сохранить» - сохраняет текущий список телефонов в открытый текущий рабочий файл. Если изначально текущий рабочий файл не открыт, то предлагается сохранить текущий список телефонов, предварительно набрав новое название файла.
- «Сохранить как…» - предлагает сохранить под другим названием уже открытый текущий файл.
- «Прочесть с …» - считывает список номеров телефонов из GSM-блока. - «Записать в …» - записывает текущий список номеров телефона в GSM-блок. - «Стереть все» - стирает все номера телефонов в GSM-блоке.
2.2. «Панель быстрого запуска с иконками» состоит из иконок:
2.3. Область «Настройки» состоит из:
Кнопка «Считать» позволяет считать настройки и телефонные номера с GSM-устройства. Кнопка «Записать» позволяет записать настройки и телефонные номера в GSM-устройство.
2.4. В области «Текущий рабочий файл» показывается путь и имя текущего файла.
2.5. Окно «Прогресс выполнения текущей команды» графически отображает ход выполнения текущей команды путем заливки зеленым цветом прямоугольной области.

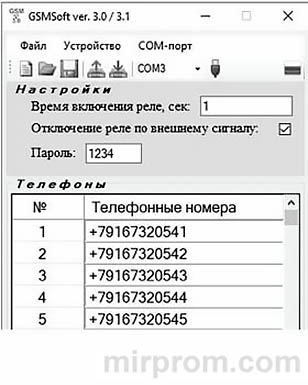

3. После подключения к GSM-блоку по COM-порту и считывания данных появится оконная форма, показанная на рис. 4. В заголовке оконной формы после GSMSoft ver. 3.0 через символ «/» отображается версия ПО GSM-блока.
3.3. ФОРМАТ ХРАНЕНИЯ НОМЕРОВ В ФАЙЛЕ

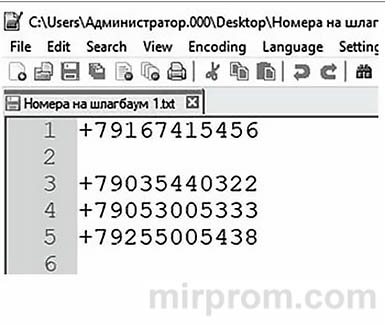

В сохраненном файле, номера телефонов хранятся в текстовом формате (рис. 5). Каждый номер хранится в отдельной строке. Номер строки соответствует номеру ячейки из оболочки gsmSoft Сохраненный файл можно открыть любым текстовым редактором, например: Блокнот, NotePad++, AkelPad и т.п.
3.4. ЭКСПОРТ НОМЕРОВ ИЗ EXCEL

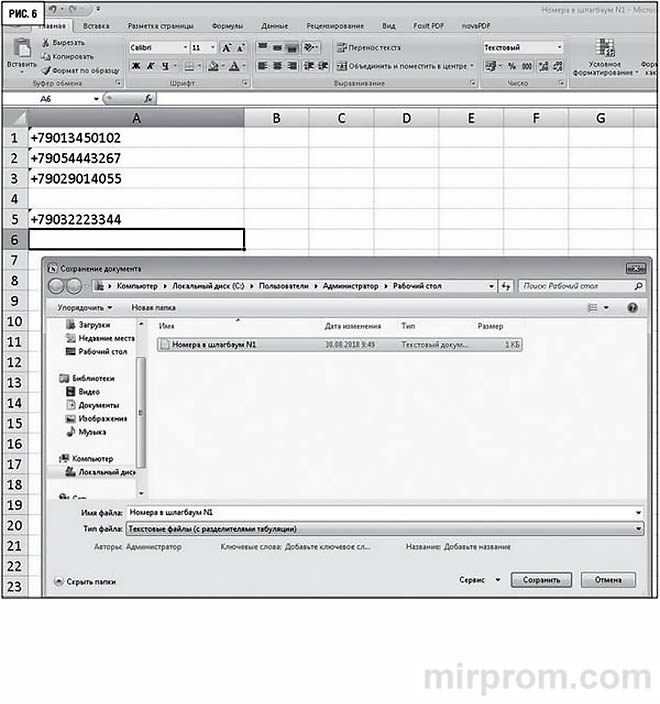

Для корректного экспортирования номеров телефона из EXCEL необходимо, чтобы все номера телефонов находились в первой колонке (рис. 6). Для сохраняемого документа выберите тип файла: Текстовые файлы (с разделителями табуляции) (*.txt). Сохраненный файл откройте через оболочку gsmSoft.
....
3.5. НАСТРОЙКА С ТЕЛЕФОНА
Настройка с телефона осуществляется с помощью SMS-команд, список которых указан далее:
1. Добавить номер(а) в первую свободную ячейку. Пример: ADD,1234,+7XXXXXXXXXX,+7XXXXXXXXX1
где 1234 - пароль; +7XXXXXXXXXX, +7XXXXXXXXX1 - добавляемые номера.
❗👉➨ Внимание!
Номер телефона должен состоять только из арабских цифр и содержать не более 18 символов.
2. Записать номер(а) в определенную ячейку.
Пример: SAV,1234,10=+7XXXXXXXXXX,20=+7XXXXXXXXX
где 1234 - пароль; 10 - номер ячейки, в которую записывается телефонный номер +7XXXXXXXXXX; 20 - номер ячейки, в которую записывается телефонный номер +7XXXXXXXXX1.
3. Удалить номер(а) из списка номеров телефонов.
Пример: DEL,1234,+7XXXXXXXXXX,+7XXXXXXXXX
где 1234 - пароль; +7XXXXXXXXXX, +7XXXXXXXXX1 - удаляемые номера.
❗👉➨ Внимание!
Удаляются все дублирующиеся номера.
4. Удалить все номера.
Пример: DEL,1234,ALL
где 1234 - пароль, ALL - команда для удаления всех номеров.
5. Изменить текущий пароль.
Пример: PAS,1234,1111
где 1234 - первоначальный пароль, 1111 - новый пароль.
❗👉➨ Внимание!
Длина пароля должна быть равной четырем символам и состоять только из цифр.
6. Изменить время включения реле.
Пример: TIM,1234,2
где 1234 - пароль, 2 - новое время включения реле.
❗👉➨ Внимание!
❗👉➨ Примечание: После дозвона на GSM-блок, у некоторых операторов связи авто-ответчик отвечает, что абонент занят, при этом реле работает нормально, если номер звонящего записан в память блока. Это НЕ ОЗНАЧАЕТ, что блок не работает, а это особенность у некоторых операторов связи.
