ДИАГНОСТИЧЕСКИЙ АДАПТЕР ELM 327 - USB
руководство по эксплуатации
1. НАЗНАЧЕНИЕ
Адаптер ELM 327 - USB разработан для соединения диагностического программного обеспечения, установленного на персональном компьютере и электронного блока управления установленного в автомобиле. Адаптер ELM 327 - USB является преобразователем логических протоколов и физических уровней сигнала и преобразует сигналы идущие от ЭБУ по протоколам OBD II в формат USB (виртуальный COM порт). Применяется для диагностики и просмотра параметров двигателя в отечественных и импортных автомобилях, оснащенныхдвигателями управляемыми ЭБУ.
После того, как Вы подключите адаптер и запустите на ноутбуке диагностическое программное обеспечение, Вы сможете:
осуществлять профессиональную диагностику двигателя:
- считывать и удалять коды неисправностей
контролировать параметры работы систем двигателя:
- обороты двигателя
- температуру двигателя
- напряжение бортовой сети
- состояние датчиков
осуществлять мониторинг поездок:
- скорость движения
- пройденное расстояние
- контролировать расход топлива
- время в пути
контролировать прогрев двигателя в холодную погоду использовать другие сервисные функции*
*перечень функций зависит от разработчиков программного обеспечения
.
К ЭБУ автомобиля адаптер подсоединяется через разъем типа OBD II который расположен на адаптере. Логическая связъ адаптера сЭБУпроизводится посредством протоколов:
ISO9141-2;
ISO14230-2 (KWP2000);
SAE J1850 VPW;
SAE J1850 PWM;
ISO 15765-4 CAN.
Прием, преобразование и отправку данных по этим протоколам осуществляет специализированный микропроцессор. На корпусе адаптера расположены светодиоды индицирующие прием и отправку данных.
2. ПОРЯДОК РАБОТЫ
Для корректной работы устройства необходимо:
1. Установите драйвера на Ваш ПК для организации виртуального СОМ порта (описание установки смотрите в инструкции пункт 3. УСТАНОВКА ДРАЙВЕРОВ).
2. Подключите адаптер к диагностическому разъему в автомобиле (пункт 5. ПОДКЛЮЧЕНИЕ к диагностическому разъему автомобиля).
3. Проверьте, что кабель USB вставлен в разъем адаптера и разъем USB компьютера.
4. Запустите диагностическую программу подходящую для работы с Вашим автомобилем.
Внимание! Поиск и установка прикладного ПО осуществляется самостоятельно.
Внимание! Предприятие-изготовитель не несет ответственности за риски связанные с использованием программного продукта.
3. УСТАНОВКА ДРАЙВЕРОВ
3.1 ОПРЕДЕЛЕНИЕ ЧИПСЕТА USB WINDOWS XP
◊ Вставьте разъем USB адаптера ELM 327 в USB порт компьютера
◊ Появится окно "" Мастер нового оборудования"" . Ничего в окне не выбирайте

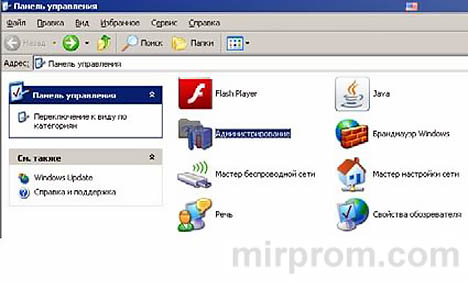

◊ Откройте "" Пуск -> Настройка -> Панель управления -> Администрирование -> Управление компьютером""

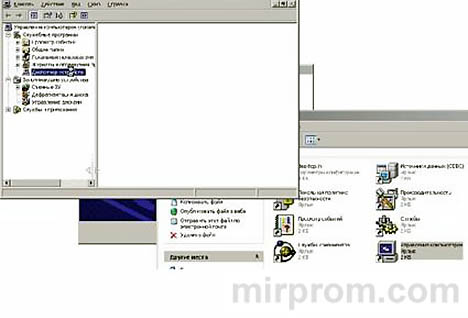

◊ Выберите слева "" Диспетчер устройств""
◊ Перейдите к пункту: 3.3 ПРОСМОТР ИДЕНТИФИКАТОРА
3.2 ОПРЕДЕЛЕНИЕ ЧИПСЕТА USB WINDOWS 7, WINDOWS VISTA
◊ Вставьте разъем USB адаптера ELM 327 в USB порт компьютера
◊ Появится окно "" Мастер нового оборудования"" . Ничего в окне не выбирайте
◊ Откройте "" Пуск ->Панель управления""
◊ В открывшемся окне вверху найдите "" Просмотр"" -> переключите "" Категорию на Крупные или Мелкие значки""

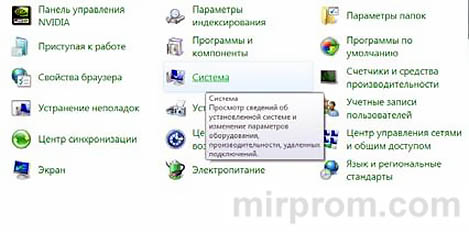

◊ Откройте "" Система»

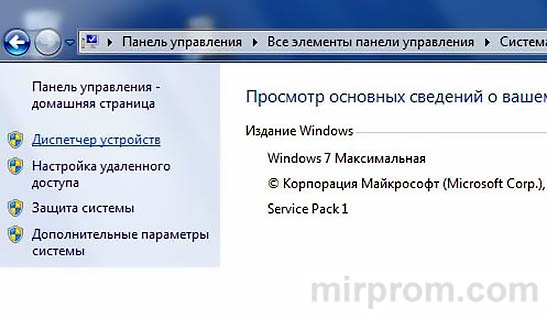

◊ Выберите слева "" Диспетчер устройств""
◊ Перейдите к пункту: 3.3 ПРОСМОТР ИДЕНТИФИКАТОРА
..
3.3 ПРОСМОТР ИДЕНТИФИКАТОРА
◊ В диспетчере устройств справа найдите в разделе "" Другие устройства"" строку "" usb toUART Bridge Controller»
◊ Наведите курсор на сторку "" usb to UART Bridge Controller"" и щелкните правой кнопкой мыши. В появившемся меню выберите "" Свойства""

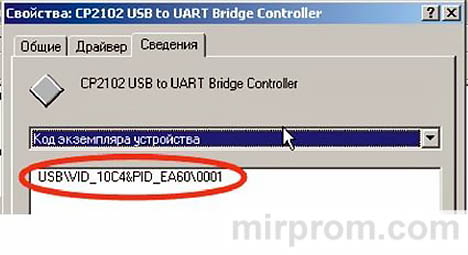

◊ Выберите вкладку "" Cведения"" в окне будет написан идентификатор чипсета
VID_10C4 -означает чипсет СР210х производства компании "" Silicon Labs""
VID_067B -означает чипсет PL2303TB производства компании "" Prolific Technology Inc""
VID_0403 -означает чипсет D2XX производства FTDI 7
◊ Закройте вкладки открытые в процессе проверки
◊ Перейдите к установке драйвера для чипсета установленного в вашем адаптере ELМ327.
3.4 УСТАНОВКА ДРАЙВЕРОВ СР210х идентификатор VID_10C4
Чтобы установить драйвера для СР210х производства компании "" Silicon Labs"" под Windows XP, следуйте инструкции:
◊ Найдите драйвер "" S i l i c o n Labs"" на вебсайте WWW.ORIONSPB.RU или на диске в комплекте и загрузите программу, указав местоположение на жестком диске Вашего ПК
◊ Подключите устройство в портUSB Вашего ПК
◊ Компьютер определит устройство, как новое оборудование
◊ После того, как устройство установлено, появится диалоговое окно "" Мастера установки нового оборудования»
◊ В диалоговом окне "" Мастер нового оборудования"" нажмите кнопку "" Отмена""

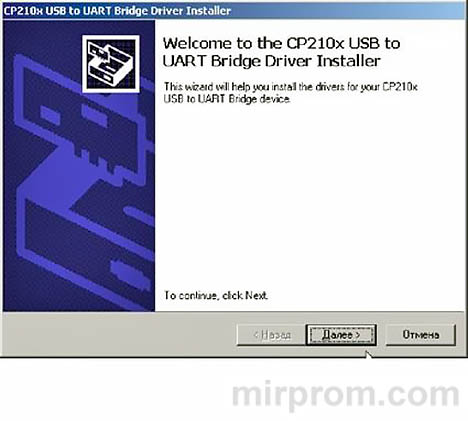

◊ При установке с диска запустите ELM327 software -> НCP210x_VCP_Windows -> CP210xVCPInstaller_x86.exe (или CP210xVCPInstaller_x64.exe в зависимости от разрядности вашей сиcтемы)
◊ В проявившемся окне нажмите "" Далее""
◊ Появится окно лицензионного соглашения поставьте галочку о согласии и нажмите "" Далее»
◊ Дождитесь окончания установки, нажмите "" Готово""
◊ Настройки установленного адаптера можно посмотреть в "" Диспетчере устройств"" , смотрите пункт 3.7.
3.5 УСТАНОВКА ДРАЙВЕРОВ PL2303TB идентификатор VID_067B
Чтобы установить драйвера для PL2303TB производства компании "" Prolific Technology Inc"" под Windows XP, следуйте инструкции:
◊ Найдите драйвер "" Prolific Technology Inc"" на вебсайте WWW.ORIONSPB.RU или на диске в комплекте и загрузите программу, указав местоположение на жестком диске Вашего ПК
◊ Подключите устройство в портUSB ВашегоПК
◊ Компьютер определит устройство, как новое оборудование
◊ После того, как устройство установлено, появится диалоговое окно "" Мастера установки нового оборудования»
◊ В диалоговом окне "" Мастер нового оборудования"" нажмите кнопку "" Отмена»
◊ При установке с диска запустите ELM327 software -> PL2303TB -> ProlificDriver Installer_v1.8.19.exe
◊ В проявившемся окне с нажмите "" Далее""
◊ Дождитесь окончания установки, нажмите "" Готово""
◊ Настройки установленного адаптера можно посмотреть в "" Диспетчере устройств"" , смотрите пункт 3.7.
3.6 УСТАНОВКА ДРАЙВЕРОВ CDM идентификатор VID_0403
Вариант 1. Автоматическая установка драйверов с помощью программы установкиCDM2.04.16.exe
Чтобы установить драйвера CDM для устройства FTDI под WindowsXP, следуйте инструкции:
◊ Найдите программу CDM 2.08.14.exe на вебсайте WWW.ORIONSPB.RU или WWW.FTDICHIP.COM и загрузите программу, указав местоположение на жестком диске Вашего ПК
◊ Если вы используете Windows XP с Windows XP SP 1, временно отключите свой компьютер от сети Интернет. Это можно сделать, отсоединив сетевой кабель или отключив сетевую карту, для этого перейдите в "" Панель управления \ Сеть и удаленный доступ к сети"" , щелкните правой кнопкой мыши на соответствующее соединение и выберите "" Отключить""
◊ Соединение можно подключить снова после завершения установки
◊ Если вы используетеWindows XP с SP 2 или с более поздней версией SP, отключать доступ в сеть Интернет не обязательно. Необходимо только, чтобы был отключен автоматический поиск, если есть доступ в сеть Интернет
◊ Подключите устройство в свободный порт USB Вашего ПК
◊ После того, как устройство установлено, появится диалоговое окно "" Мастера установки нового оборудования""
◊ В диалоговом окне "" Мастер нового оборудования"" нажмите кнопку "" Отмена»
◊ Запустите программу установки драйверов CDM2.08.14.exe
◊ Начнется автоматическая установка драйверов
◊ Сначала будут устанавливаться драйвера шины USB Serial Converter
◊ Затем будут устанавливаться драйвера эмуляции СОМ порта USB Serial Port
◊ На вновь появившемся диалоговом окне "" Мастер нового оборудования"" нажмите кнопку "" Отмена»
◊ Подождите окончательного завершения установки
◊ Настройки установленного адаптера можно посмотреть в "" Диспетчере устройств"" , смотрите пункт 3.7.
Вариант 2. Инсталляция драйверов с помощью “Мастера нового оборудования”
Чтобы установить драйвера CDM вручную для устройства FTDI под Windows XP, следуйте инструкции:
◊ Если устройство того же самого типа было установлено на Вашей машине прежде и драйвера, которые Вы собираетесь установить, отличаются от установленных, старые драйвера должны быть удалены. Обратитесь к пункту: 4. ДЕИНСТАЛЛЯЦИЯ ДРАЙВЕРОВ
◊ Загрузите последние доступные драйвера CDM с вебсайта WWW.ORIONSPB.RU или WWW.FTDICHIP.COM и разархивируйте файлы, указав их местоположение на жестком диске Вашего ПК
◊ Если Вы используете Windows XP с Windows XP SP 1, временно отключите свой компьютер от сети Интернет. Это можносделать, вынув сетевой кабель или отключив сетевую карту, для этого перейдите в "" Панель управления \ Сеть и удаленный доступ к сети"" , щелкните правой кнопкой мыши на соответствующее соединение и выберите "" Отключить""
◊ Соединение можно подключить снова после завершения установки
◊ Если вы используетеWindows XP с SP 2 или с более поздней версией SP, отключать доступ в сеть Интернет не обязательно. Необходимо только, чтобы был отключен автоматический поиск, если есть доступ в сеть Интернет
◊ Соедините устройство со свободным портом USB на Вашем ПК
◊ После того, как устройство установлено, запустится "" Мастер нового оборудования"" , появится диалоговое окно

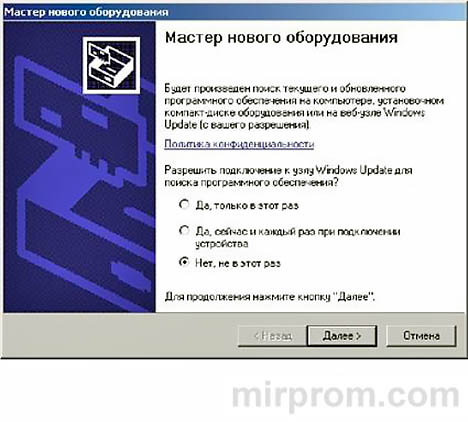

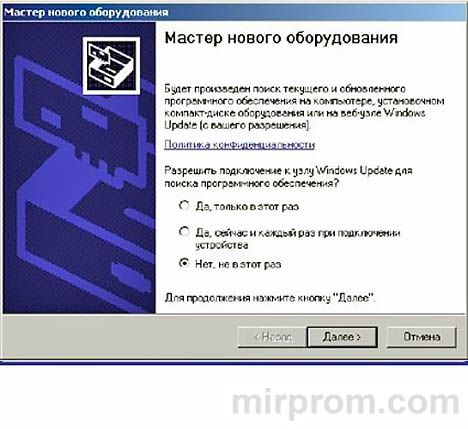

◊ Выберите "" Нет, не в тот аз"" и нажмите кнопку "" Далее"" , чтобы продолжить установку

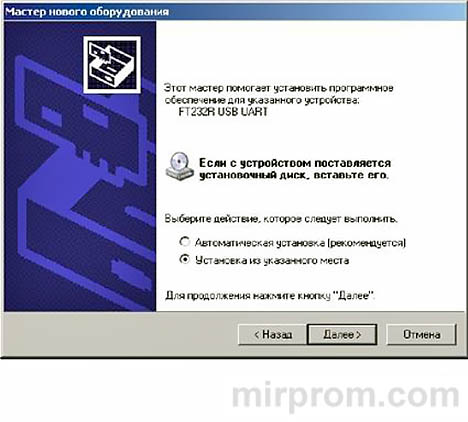

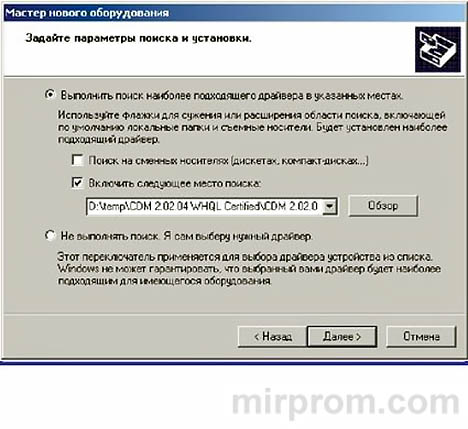

◊ Выберите в следующем окне "" Установка из указанного места"" .Нажмите кнопку "" Далее""

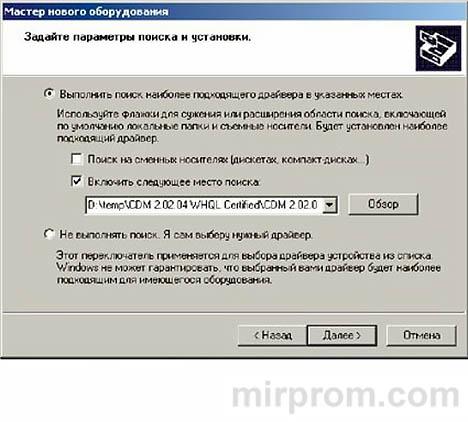

◊ При инсталляции драйвера необходимо указывать его местоположение (папку, куда Вы скачали файл с драйверами с вебсайта WWW.ORIONSPB.RU или WWW.FTDICHIP.COM). Выберите "" Выполнить поиск подходящего драйвера в указанных местах"" . Введите в строке путь к файлу или, нажав на кнопку "" Обзор"" , выберите и укажите папку, в которой находятся драйвера. Нажмите кнопку "" Далее"" для продолжения

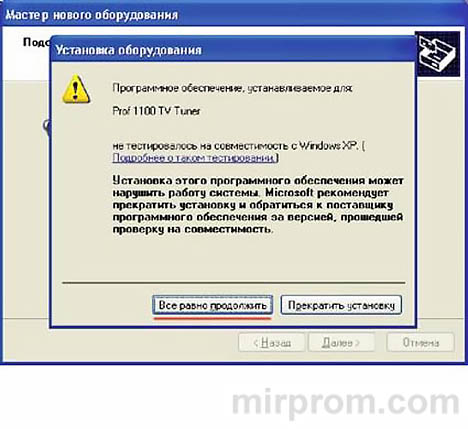

◊ Если Windows XP настроена на предупреждения, появится сообщение, как показано на рисунке
◊ Выберите "" Все равно продолжить"" , чтобы продолжить установку. Если Windows XP настроена игнорировать предупреждения, сообщение не появится
◊ На экране, будет отображаться, что Windows XP копирует файлы, необходимые для драйвера
◊ Затем появится диалоговое окно окончания установки
◊ Нажмите кнопку "" Готово"" для завершения установки на первый порт устройства.
Драйвер эмуляции порта COM устанавливается, как описано далее:
◊ После завершения первого этапа установки, запустится "" Мастер нового оборудования""
◊ Как было описано выше, выберите "" Нет, не в этот раз"" и нажмите кнопку "" Далее»
◊ Выберите "" Установка из указанного места"" . Нажмите кнопку "" Далее»
◊ При инсталляции драйвера необходимо указывать его местоположение (папку, куда Вы скачали файл с драйверами). Выберите "" Поиск подходящего драйвера в указанных местах"" . Введите в строке путь к файлу или нажав на кнопку "" Обзор"" , выберите и укажите папку, в которой находятся драйвера. После того, как выбрали и указали путь, нажмите кнопку "" Далее"" для продолжения установки.
◊ Если Windows XP настроена на предупреждения, появится сообщение
◊ Выберите "" Все равно продолжить"" , чтобы продолжить установку. Если Windows XP настроена игнорировать предупреждения, сообщение не появится
◊ На экране будет отображаться, что Windows XP копирует файлы драйвера
◊ Затем появится диалоговое окно окончания установки. Нажмите кнопку "" Готово"" для завершения установки
◊ Настройки установленного адаптера можно посмотреть в "" Диспетчере устройств"" , смотрите пункт 3.7.
....
3.7 НАСТРОЙКА COM порта
Так как большинство старых программ диагностики не функционирует с портами у которых номер больше 6 или 8, необходимо осуществить настройку COMпорта:
◊ WINDOWS XP. Откройте "" Пуск -> Настройка -> Панель управления -> Администрирование -> Управление компьютером»
◊ WINDOWS 7, WINDOWS VISTA. Откройте "" Пуск -> Панель управления -> найдите вверху поле Просмотр -> переключите на Крупные или Мелкие значки -> откройте Система""
◊ Выберите слева "" Диспетчер устройств""

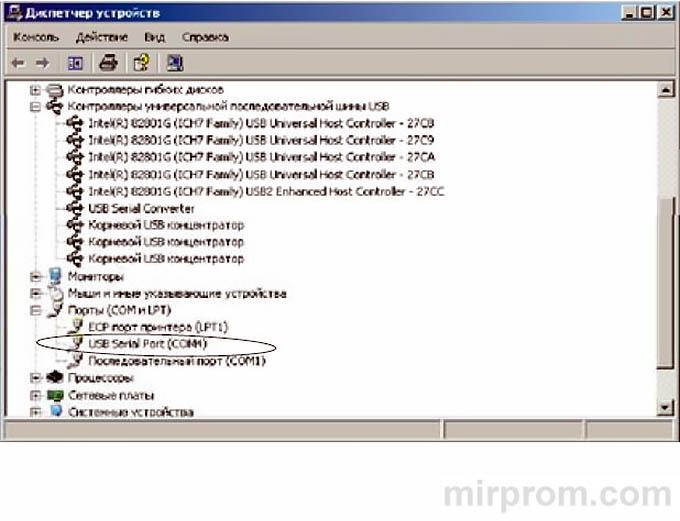

◊ В диспетчере устройств справа найдите в разделе "" Порты (COMи LPT)"" строку "" USB Serial Port (COM?)"" или "" Silicon Labs CP210xUSB toUART BRIDGE (COM?)”
◊ Наведите курсор на сторку "" USB Serial Port (COM?)"" или "" Silicon Labs CP210x USB to UART BRIDGE (COM?)"" и щелкните правой кнопкой мыши. В появившемся меню выберите "" Свойства»

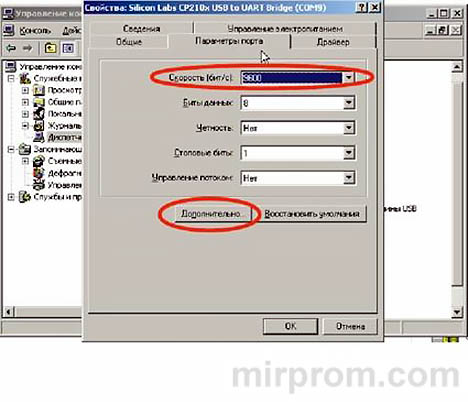

◊ В появившемся меню выберите вкладку "" Параметры порта""

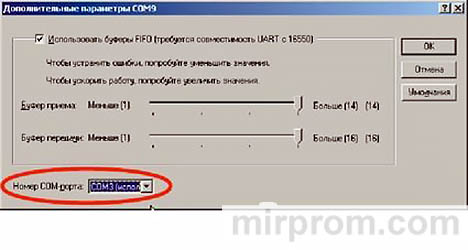

◊ В параметрах порта нажмите кнопку "" Дополнительно""
◊ В появившемся списке выберите свободный порт с 1 по 6 (или 8)
◊ нажмите "" ОК""
◊ В параметрах порта выберите скорость 115200 бит/сек
◊ нажмите "" ОК""
◊ Закройте вкладки открытые в процессе установки.
4. ДЕИНСТАЛЛЯЦИЯ ДРАЙВЕРОВ CDM(FTDI)
При возникновении необходимости удалить драйвера CDM для устройства FTDI, следуйте инструкции:
◊ Найдит е программу FTClean.exe на вебсайте WWW.ORIONSPB.RU или WWW.FTDICHIP.COM и загрузите программу, указав её местоположение на жестком диске Вашего ПК
◊ Отсоедините адаптер от USB порта
◊ Запустите программу деинсталляцииFTClean.exe
◊ Следуйте инструкциям программы до завершения процесса деинсталляции драйверов.
5. ПОДКЛЮЧЕНИЕ К ДИАГНОСТИЧЕСКОМУ РАЗЪЕМУ АВТОМОБИЛЯ

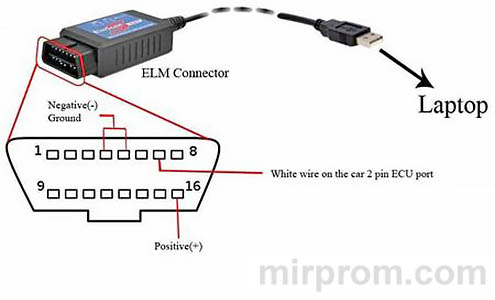

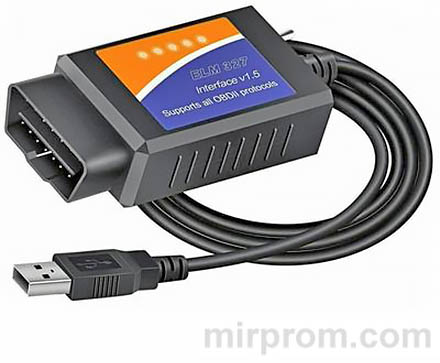

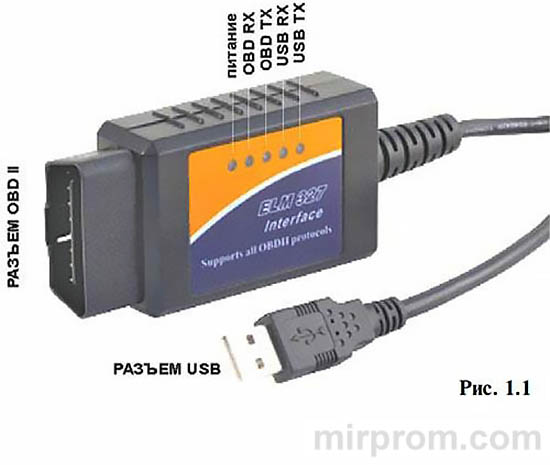

Вставьте адаптер, рис. 1.1, в разъем диагностической колодки OBDII в автомобиле. Внешний вид разъема приведен на рис. 5.1. Расположение диагностической колодки зависит от модели автомобиля.
.....
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Напряжение питания | 5 В |
| Потребляемый ток не более | 100 мА |
| Диапазон рабочих температур | от -25 до +40 °С |
| Габариты | 87х48х25 мм |
| Длина кабеля USB | 1,7 метра |
7. КОМПЛЕКТ ПОСТАВКИ
| Коробка упаковочная | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
| Адаптер с кабелем USB | 1 шт. |
| Диск с драйверами | 1 шт. |
Производитель оставляет за собой право вносить изменения в конструкцию прибора и выходные характеристики.
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации устройства 12 месяцев со дня продажи. В течение гарантийного срока изготовитель безвозмездно производит ремонт изделия. Без предъявления гарантийного талона, при механических повреждениях, а также, в случае, если неисправность вызвана неправильной эксплуатацией, претензии к качеству работы устройства не принимаются и гарантийный ремонт не производится. В случае неисправности, при соблюдении всех требований, ремонт (обмен) прибора производится по месту продажи.
