Фобос ДВ-2 пульт инструкция

Назначение и ключевые возможности ДВ-2

Удалённый контроль показаний электросчётчика

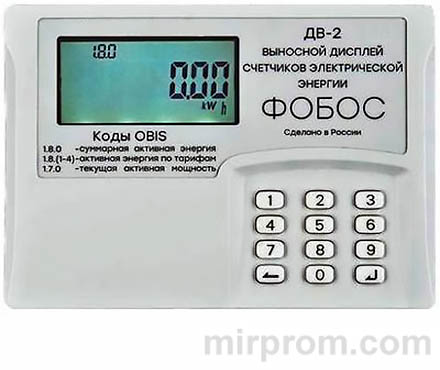

Вы наверняка сталкивались с ситуацией, когда счётчик установлен в труднодоступном месте — в щитке на лестничной клетке, в техническом помещении или за пределами дома. Дисплей выносной ДВ-2 решает эту проблему. Он отображает данные, накопленные счётчиками электрической энергии типа ФОБОС, на удобном ЖК-экране в любом месте помещения. Просто, но эффективно. Это факт.

Устройство является составной частью счётчиков ФОБОС исполнения Сплит. При этом в автономном использовании ДВ-2 не является средством измерения — он лишь транслирует информацию от основного прибора. Разумно: разделение функций повышает надёжность всей системы.

Гибкость установки и мобильность

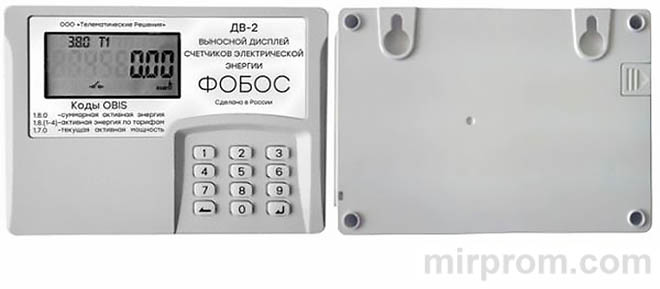

ДВ-2 можно закрепить на стене или использовать в носимом режиме. Компактные габариты (150×108×37 мм) и масса до 0,3 кг не создают неудобств. Практика показывает: такая универсальность упрощает повседневный контроль расхода электроэнергии. Логично.

Технические характеристики и условия эксплуатации

Рабочие параметры и надёжность

Дисплей работает в диапазоне температур от -10 до +40 °С, выдерживает влажность до 98% (без конденсата). Степень защиты корпуса — IP51: защита от пыли и вертикальных капель. Средняя наработка на отказ — 160 000 часов, срок службы — не менее 30 лет. Цифры впечатляют. Такая надёжность критически важна для приборов учёта.

Питание и энергопотребление

Устройство имеет двойную систему питания: автономное от 4 батарей ААА (6 В) и вторичное от адаптера через micro USB (5 В). Потребляемая мощность — не более 0,5 Вт. Результат: экономия ресурсов и непрерывная работа даже при разряде батарей. Тут всё ясно.

Монтаж и подготовка к первому включению

Установка батарей и подключение адаптера

→ Шаг 1: Откройте отсек питания, установите 4 батареи типа ААА с соблюдением полярности.
→ Шаг 2: При желании подключите адаптер micro USB для экономии ресурса батарей.
→ Шаг 3: Закрепите дисплей на стене через монтажные отверстия (крепёж приобретается отдельно) или используйте в портативном режиме.
→ Шаг 4: После подачи питания устройство готово к работе. Что имеем: быстрый старт без сложных настроек.

Требования к месту установки

Размещайте дисплей в помещении с нормальными условиями: температура 20±5 °С, влажность 30–80%, давление 84–106 кПа. Избегайте прямого попадания воды, пыли и агрессивных сред. Это серьёзно: соблюдение условий продлевает срок службы в разы.

Привязка дисплея к счетчику: важные нюансы

Как работает синхронизация с ФОБОС

Для отображения данных конкретного счётчика ДВ-2 должен быть «привязан» к его заводскому номеру. Как правило, эту процедуру выполняют специалисты энергоснабжающей организации при приёмке прибора к расчёту. Самостоятельная привязка не предусмотрена — это защита от несанкционированного доступа. Без вариантов.

Что делать при потере связи

Если дисплей перестал отображать данные счётчика, не пытайтесь «перепривязать» его самостоятельно. Обратитесь в службу поддержки производителя: www.waviot.ru, e-mail support@waviot.ru. По согласованию с энергоснабжающей организацией инструкция может быть предоставлена дополнительно. Скажу прямо: это не бюрократия, а гарантия корректности учёта.

Порядок работы: навигация по меню и параметрам

Клавиатура и управление интерфейсом

На лицевой панели расположены: цифровые клавиши 0–9, кнопка выбора/отмены ➤ и кнопка ввода ↵. Нажатием ↵ выбирается группа параметров, клавишей ➤ просматриваются пункты внутри группы. Всё под пальцами. Эргономично.

Режимы отображения: автопросмотр и ручной выбор

✔️ При питании от адаптера данные отображаются постоянно.
✔️ При батарейном питании экран активируется по нажатию клавиш и гаснет через 5 секунд бездействия — экономия заряда.
★ В режиме автопросмотра параметры циклически сменяются с интервалом 5 секунд.
⚠️ При нажатии любой клавиши включается ручной режим; возврат в автопросмотр — через 1 минуту бездействия. Есть нюансы.

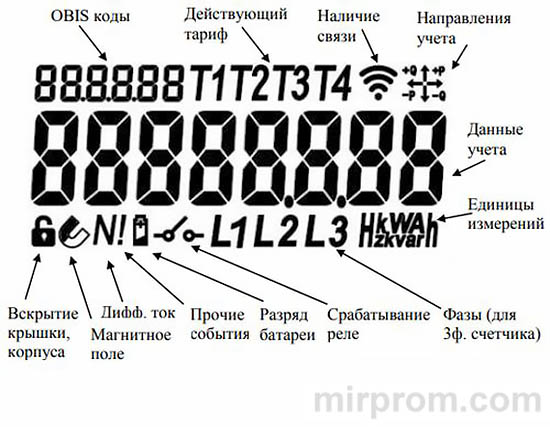

Расшифровка кодов OBIS и групп данных

Группа «Информация»: идентификация устройства

Здесь отображаются заводские номера дисплея и счётчика, версии ПО и конструкции. Эти данные полезны при обращении в сервис. Практика показывает: наличие этой информации ускоряет диагностику.

Группа «Текущее потребление»: учёт энергии

✔️ 1.8.0 — суммарная активная энергия (кВт·ч)
✔️ 1.8.1–1.8.4 — энергия по тарифам 1–4 (многотарифный учёт)
✔️ 2.8.0 — сгенерированная активная энергия (для объектов с генерацией)
✔️ 3.8.0 / 4.8.0 — реактивная энергия (потреблённая / отданная). Это факт: детализация помогает анализировать структуру расхода.

Группа «Параметры сети»: контроль качества электроэнергии

★ Ток (сумма и по фазам), напряжение, частота, коэффициент мощности — всё в реальном времени. Для трёхфазных счётчиков ФОБОС 3 доступны данные по каждой фазе отдельно. Разумно: такой контроль выявляет перекосы и проблемы в сети до возникновения аварий.

Группа «Время – дата»: синхронизация

Отображение текущего времени и даты счётчика важно для корректности тарификации. Автопросмотр этих параметров позволяет быстро проверить синхронизацию. Тут всё ясно.

Автономное и сетевое питание: особенности использования

Экономия ресурса батарей

При батарейном питании экран гаснет через 5 секунд бездействия. Это не баг, а фича: так заряд расходуется экономно. Если дисплей используется часто — подключите адаптер micro USB. Практика показывает: комбинированный подход оптимален.

Индикация низкого заряда

При снижении напряжения батарей ниже 4,5 В устройство может работать нестабильно. Замените батареи своевременно. Не используйте разные типы или степени разряда элементов — это нарушает баланс питания. Скажу прямо: экономия на батарейках здесь неуместна.

Диагностика и решение типовых проблем

Дисплей не отображает данные счётчика

⚠️ Проверьте наличие связи со счётчиком (привязка).
⚠️ Убедитесь в исправности батарей или подключении адаптера.
⚠️ Проверьте, не находится ли счётчик вне зоны радиоканала (для беспроводных модификаций).
⚠️ При сохранении проблемы — обратитесь в поддержку. Будьте откровенны: 90% случаев решаются проверкой питания.

Экран гаснет слишком быстро или не включается

При батарейном питании это штатное поведение. Если дисплей не реагирует на клавиши — замените батареи. Если проблема сохраняется при питании от адаптера — проверьте кабель и разъём micro USB. Возможно, потребуется сервисное обслуживание. Звучит убедительно, правда?

Гарантийные условия и срок службы

Что покрывает гарантия

Гарантия распространяется на производственные дефекты: брак материалов, сборки, электроники. Для активации нужны: заполненный талон, чек, печать продавца. Срок — согласно договору поставки. Справедливости ради: требования стандартные для рынка.

Случаи, не подлежащие гарантийному обслуживанию

⚠️ Механические повреждения, падение, попадание влаги.
⚠️ Использование не по назначению или вне указанных условий.
⚠️ Самостоятельный ремонт, модификации, вскрытие корпуса.
⚠️ Повреждения от перепадов напряжения или нештатного питания.
⚠️ Естественный износ батарей и расходных элементов. Практика показывает: большинство претензий связано именно с этими пунктами.

Итог? Дисплей выносной ДВ-2 — это не просто «экран для счётчика». Это инструмент для осознанного контроля энергопотребления. Удалённый доступ, детализация по тарифам, мониторинг параметров сети — всё работает на вашу экономию и безопасность. Если вы цените прозрачность учёта и удобство — эта модель заслуживает места в вашей системе. Однозначно.
