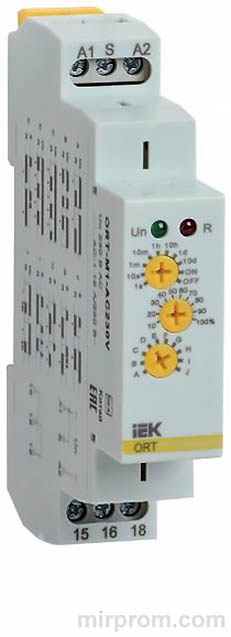

Что такое реле времени для автоматизации оборудования IEK ORT-AC230V и область применения
Многофункциональное реле времени — это универсальное устройство для автоматического управления электротехническим оборудованием с программируемыми выдержками времени. Модель реле времени для автоматизации оборудования IEK ORT-AC230V поддерживает 10 различных режимов работы, что позволяет реализовать широкий спектр задач: от простой задержки включения до сложных циклических алгоритмов управления освещением, вентиляцией, насосами и другим оборудованием.
Реле времени для автоматизации оборудования работает от сети переменного тока 230 В и оснащено перекидным контактом с номинальным током до 16 А (при одиночной установке). Широкий диапазон выдержек времени — от 0,1 секунды до 10 дней — делает устройство подходящим как для кратковременных технологических процессов, так и для долгосрочных циклов автоматизации. Компактный корпус шириной 18 мм позволяет экономить место в электрощитах при установке на стандартную DIN-рейку 35 мм.
Устройство соответствует требованиям технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011, что гарантирует безопасность и электромагнитную совместимость. Два светодиодных индикатора (зелёный — питание, красный — срабатывание реле) обеспечивают наглядный контроль состояния устройства. Реле времени для автоматизации оборудования — надёжное решение для промышленных объектов, систем умного дома, коммерческой недвижимости и инфраструктуры.
Технические характеристики и функциональные возможности
Перед монтажом важно ознакомиться с ключевыми параметрами устройства — это поможет правильно выбрать режим работы и обеспечить надёжную эксплуатацию.
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания | 230 В AC, 50/60 Гц |
| Допуск напряжения питания | –15 % … +10 % |
| Количество групп контактов | 1 перекидная (SPDT) |
| Номинальный ток контактов (АС-1 / DC-1) | 16 А (одиночная установка) / 8 А (плотная) |
| Макс. коммутируемое напряжение | 250 В AC / 24 В DC |
| Мин. коммутируемая мощность | 500 мВт (DC) |
| Диапазон выдержек времени | 0,1 с … 10 дней |
| Погрешность уставки времени | ≤ 10 % |
| Погрешность срабатывания | ≤ 0,2 % |
| Механическая износостойкость | ≥ 1×10⁷ циклов |
| Электрическая износостойкость | ≥ 1×10⁵ циклов |
| Степень защиты | IP40 (корпус), IP20 (клеммы) |
Электрические параметры и коммутационная способность
Реле времени для автоматизации оборудования обеспечивает надёжную коммутацию различных типов нагрузок:
- ✓ Активные нагрузки (освещение, нагреватели) — до 16 А при 250 В AC
- ✓ Индуктивные нагрузки (контакторы, реле, двигатели) — с учётом пусковых токов
- ✓ Слаботочные цепи (электроника, датчики) — от 500 мВт DC
- ✓ Перекидной контакт позволяет реализовать схемы как на включение, так и на выключение
⚠️ Важно: при установке нескольких реле вплотную друг к другу номинальный ток снижается до 8 А для предотвращения перегрева. Обеспечьте зазор не менее 18 мм между устройствами для работы на полной мощности.
Диапазоны выдержек времени и точность
Гибкая настройка времени осуществляется двумя регуляторами:
| Положение диапазона | Диапазон регулировки | Применение |
|---|---|---|
| 1 с | 0,1 … 1 с | Кратковременные импульсы, защита от дребезга |
| 10 с | 1 … 10 с | Задержка пуска двигателей, сигнализация |
| 1 мин | 6 … 60 с | Управление освещением, вентиляцией |
| 10 мин | 1 … 10 мин | Циклические процессы, насосные станции |
| 1 ч | 6 … 60 мин | Долгосрочные циклы, системы полива |
| 10 ч | 1 … 10 ч | Ночной режим, экономия энергии |
| 1 день | 6 … 24 ч | Суточные циклы автоматизации |
| 10 дней | 1 … 10 дней | Долгосрочные технологические процессы |
Точность уставки времени — не более 10 %, что достаточно для большинства задач автоматизации. Температурный коэффициент 0,05 %/°С обеспечивает стабильность работы в диапазоне –20…+55 °С.
10 режимов работы реле: описание и функциональные диаграммы
Реле времени для автоматизации оборудования поддерживает 10 режимов работы (обозначены буквами A–J), выбираемых переключателем на корпусе. Каждый режим имеет свою функциональную диаграмму и область применения.
Режимы А и В: задержка включения и выключения

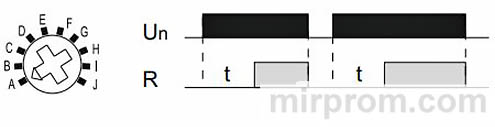

★ Режим А (задержка включения):
- → При подаче питания Un начинается отсчёт времени t
- → После отсчёта контакты реле замыкаются
- → При снятии питания контакты возвращаются в исходное состояние
- → Контакт управления S не используется
Применение: задержка пуска оборудования после включения питания, защита от кратковременных провалов напряжения.

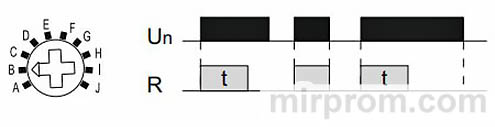

★ Режим В (задержка выключения):
- → При подаче питания Un контакты сразу замыкаются
- → Начинается отсчёт времени t
- → После отсчёта контакты размыкаются
- → При снятии питания контакты также размыкаются
Применение: отключение оборудования через заданное время после включения, управление освещением лестничных клеток.

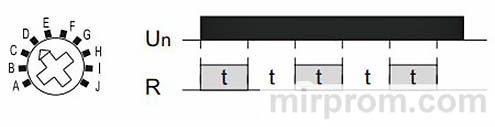

Режимы С и D: циклическое включение/выключение

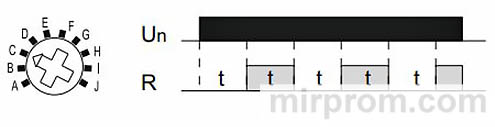

★ Режим С (цикл: выкл → вкл → выкл):
- → После подачи питания начинается отсчёт t
- → Контакты замыкаются на время t, затем размыкаются на время t
- → Цикл повторяется до снятия питания
Применение: циклическое управление вентиляцией, насосами, сигнальными огнями.
★ Режим D (цикл: вкл → выкл → вкл):
- → Контакты замыкаются сразу при подаче питания
- → Начинается отсчёт t, после которого контакты размыкаются на время t
- → Цикл повторяется до снятия питания
Применение: импульсное управление, тестовые режимы оборудования.

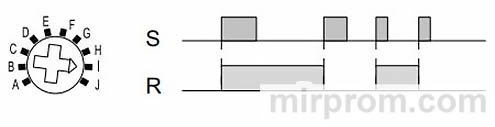

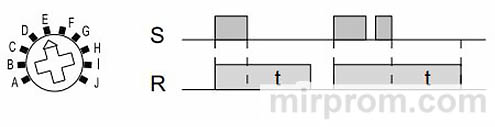

Режимы E–J: управление внешним сигналом
Режимы E–J используют внешний управляющий контакт S для запуска или сброса таймера. Это позволяет интегрировать реле времени для автоматизации оборудования в сложные системы с датчиками, кнопками или контроллерами.
| Режим | Логика работы | Применение |
|---|---|---|
| E | Замыкание S → включение реле на время t| размыкание S → сброс таймера | Управление по кнопке с автоотключением |

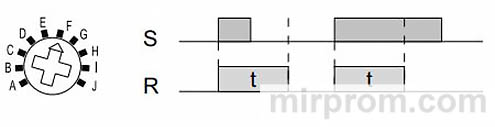

| F | Импульс S → включение реле на время t| прерывание S не влияет | Однократный запуск по сигналу датчика |
| G | Прерывание S → включение реле на время t| пока S замкнут — реле выключено | Задержка после отключения сигнала |

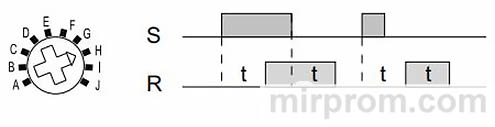

| H | Замыкание S → задержка t → включение реле на время t| размыкание S → сброс | Двухступенчатая задержка с управлением |
| I | Замыкание S → включение реле| повторное замыкание → выключение | Бистабильное управление (вкл/выкл по кнопке) |

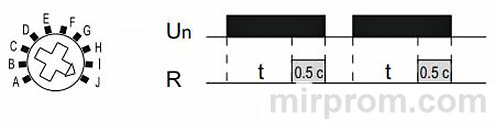

| J | После подачи питания → задержка t → импульс 0,5 с | Единичный импульс после задержки |
Для каждого режима предусмотрены функциональные диаграммы (рис. 4–13 в оригинальной инструкции), наглядно отображающие временные соотношения между питанием, управляющим сигналом и состоянием контактов.
Монтаж и подключение: схема, размеры, требования безопасности
Правильный монтаж — залог надёжной и безопасной работы реле времени для автоматизации оборудования.
Установка на DIN-рейку и габаритные размеры

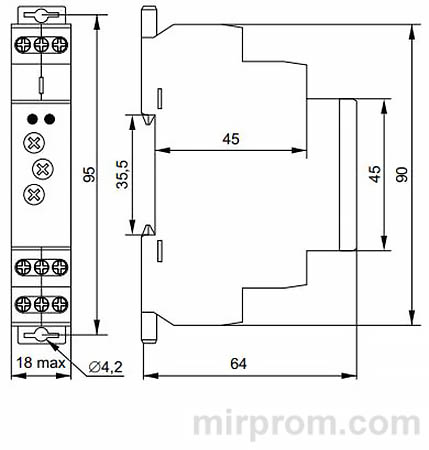

★ Габаритные размеры:
- → Ширина: 18 мм (экономия места в щите)
- → Высота: 95 мм
- → Глубина: 64 мм
- → Вес: 0,06–0,08 кг
Реле устанавливается на стандартную DIN-рейку 35 мм по ГОСТ IEC 60715. Для одноконтактных модификаций (М1) и двухконтактных (М2) предусмотрены отдельные схемы крепления (рис. 1, листы 1–2).

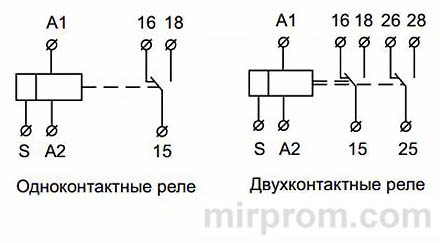

Схемы подключения нагрузки и управляющих контактов
★ Основные клеммы:
- → A1, A2: питание реле (230 В AC)
- → S, A2: внешний управляющий контакт (для режимов E–I)
- → 15, 16, 18: перекидной контакт реле (15 — общий, 16 — НЗ, 18 — НО)
- → Подключите питание к клеммам A1/A2
- → Подключите нагрузку к контактам 15/18 (для включения) или 15/16 (для выключения)
- → Для режимов с управлением подключите внешний сигнал к S/A2
- → Убедитесь в отсутствии напряжения перед монтажом
⚠️ Максимальное сечение провода: одножильный 2,5 мм² или многожильный с наконечником 2,5 мм². Момент затяжки винтов: 0,4 Н·м.

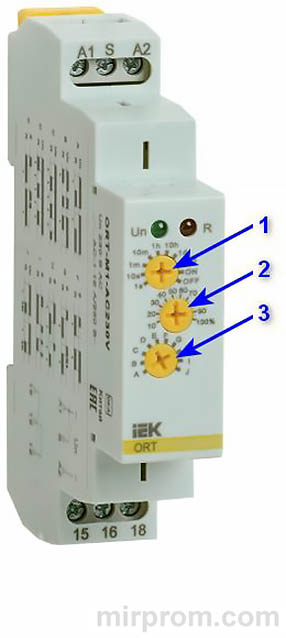

Органы управления: настройка времени и выбор режима
На передней панели реле времени для автоматизации оборудования расположены три органа управления:

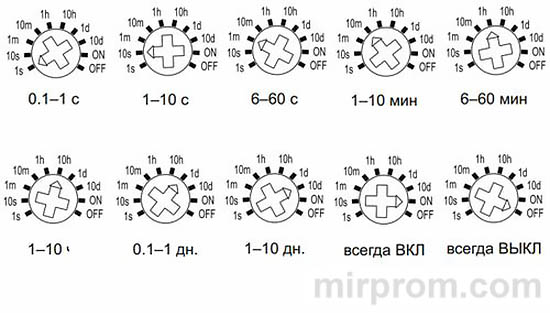

Регулятор временного диапазона и масштабирование
- → Переключатель диапазона: выбор базового временного интервала (1 с / 10 с / 1 мин / 10 мин / 1 ч / 10 ч / 1 день / 10 дней / ВКЛ / ВЫКЛ)
- → Регулятор масштабирования: плавная настройка в пределах выбранного диапазона (10–100 % с шагом 10 %)
- → Переключатель режима: выбор одного из 10 режимов работы (A–J)
Для точной настройки рекомендуется использовать калиброванные инструменты и проверять фактическую выдержку времени секундомером при первом запуске.
Светодиодная индикация статуса
| Индикатор | Цвет | Значение |
|---|---|---|
| Питание | Зелёный | Горит — напряжение питания в норме |
| Срабатывание | Красный | Горит — контакты реле замкнуты |
Индикация позволяет быстро диагностировать состояние устройства без дополнительных измерительных приборов.
Меры безопасности и условия эксплуатации
Реле времени для автоматизации оборудования работает с опасным напряжением 230 В — соблюдайте строгие правила безопасности.
★ Требования к персоналу:
- ✖️ Монтаж, подключение и обслуживание должны выполнять только квалифицированные электротехники
- ✖️ Все работы проводятся при снятом напряжении
- ✖️ Используйте инструмент с изолированными рукоятками и средства индивидуальной защиты
★ Условия эксплуатации:
- ✓ Температура: –20…+55 °С
- ✓ Влажность: 5–95 % (без конденсата)
- ✓ Высота над уровнем моря: до 2000 м
- ✓ Степень загрязнения среды: 2
- ✓ Рабочее положение: любое
⚠️ Запрещено:
- ✖️ Эксплуатация во взрывоопасных средах
- ✖️ Превышение номинальных параметров коммутации
- ✖️ Подключение нагрузки с индуктивными выбросами без защитных цепей
- ✖️ Использование при повреждённом корпусе или клеммах
Обслуживание, транспортировка и утилизация
Реле времени для автоматизации оборудования не требует специального обслуживания в процессе эксплуатации.
★ Рекомендации по эксплуатации:
- ✓ Периодически проверяйте затяжку винтовых соединений
- ✓ Очищайте корпус от пыли сухой тканью
- ✓ Контролируйте отсутствие перегрева при работе на предельных токах
- ✓ При обнаружении неисправности немедленно прекратите эксплуатацию
★ Транспортировка и хранение:
- ✓ Перевозка в заводской упаковке любым крытым транспортом
- ✓ Температура при транспортировке: –35…+75 °С
- ✓ Хранение в помещениях с естественной вентиляцией, без конденсата и обледенения
♻️ Утилизация: устройство не подлежит утилизации с бытовыми отходами. Передайте в специализированное предприятие для переработки электротехнического оборудования.
Срок службы и гарантийные обязательства
Производитель гарантирует надёжность реле времени для автоматизации оборудования при соблюдении условий монтажа и эксплуатации.
| Параметр | Значение |
|---|---|
| Срок службы | 5 лет |
| Гарантийный срок | 1 год с даты продажи |
| Условия гарантии | Соблюдение правил монтажа, эксплуатации, транспортировки и хранения |
| Не гарантийные случаи | Повреждения корпуса, следы вскрытия, нарушение правил эксплуатации |
При выходе из строя изделие не ремонтируется и подлежит замене или утилизации.
Полные технические параметры и комплектация
Реле времени для автоматизации оборудования сочетает функциональность, надёжность и компактность.
| Параметр | Значение |
|---|---|
| Модель | ORT-AC230V (базовая) |
| Тип контактов | 1 перекидная группа (SPDT) |
| Номинальное напряжение | 230 В AC, 50/60 Гц |
| Потребляемая мощность | ≤ 6 ВА (AC) |
| Номинальное напряжение изоляции | 270 В |
| Импульсное выдерживаемое напряжение | 4000 В |
| Категория перенапряжения | III |
| Степень защиты | IP40 (корпус), IP20 (клеммы) |
| Способ подключения | Винтовые зажимы |
| Монтаж | DIN-рейка 35 мм |
| Материал корпуса | Негорючий пластик |
| Сертификация | ТР ТС 004/2011, ТР ТС 020/2011 |
В комплект поставки входит:
- ✔ Реле времени IEK ORT-AC230V — 1 шт.
- ✔ Паспорт изделия с гарантией — 1 экз.
Многофункциональное реле времени — это универсальное и надёжное решение для автоматизации электротехнического оборудования. При соблюдении рекомендаций по монтажу, настройке и эксплуатации реле времени для автоматизации оборудования обеспечит годы стабильной работы, позволяя реализовать сложные алгоритмы управления без применения программируемых контроллеров. Десять режимов работы, широкий диапазон выдержек времени, компактный корпус и соответствие международным стандартам делают модель привлекательным выбором для промышленных объектов, систем умного дома и коммерческой инфраструктуры. Реле времени для автоматизации оборудования — это практичный компонент, который повышает эффективность, безопасность и энергоэффективность ваших электротехнических систем.
