Вы когда-нибудь задумывались, что произойдёт, если кто-то попытается завести ваш ВАЗ-11183 без «своего» ключа? Иммобилайзер АПС-6 решает эту проблему на уровне электроники: без правильного кода контроллер ЭСУД просто не даст двигателю запуститься. Это факт.
Представьте: ночь, парковка, злоумышленник подключает провода напрямую к замку зажигания. Ключ вставлен, стартер крутит — но двигатель молчит. Почему? Потому что АПС-6 и контроллер «не узнали» чужой ключ. Логично?
Как активировать защиту двигателя от несанкционированного запуска
Принцип работы: код ключа → катушка связи → контроллер ЭСУД
Скажу прямо: АПС-6 не блокирует стартер механически. Всё происходит на уровне обмена данными. Блок управления через катушку связи в замке зажигания считывает код транспондера в ключе, передаёт его в контроллер ЭСУД. Контроллер сравнивает код с записанным в памяти — и только при совпадении разрешает запуск.
Впрочем, не всё так просто. Если на одном кольце висят два ключа — возможны помехи при считывании. Производитель предупреждает: не крепите несколько ключей вместе. Бывает и так: вроде ключ «свой», а машина не заводится.

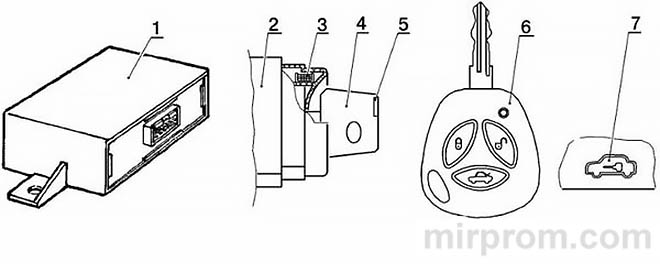

Компоненты системы: блок, катушка, ключи, сигнализатор
Почему красный обучающий ключ важнее рабочих
✔️ Блок управления 2123-3840010 — «мозг» системы;
✔️ Катушка связи в выключателе зажигания — антенна для считывания кода;
✔️ Обучающий ключ (красный контейнер) — для активации и обучения;
✔️ Рабочий ключ-ПДУ (чёрный) — для повседневного использования;
✔️ Сигнализатор в комбинации приборов — визуальная индикация состояния.
Важный момент: обучающий ключ храните дома, в надёжном месте. Не используйте его для ежедневных поездок. Потеряете — и в случае замены блоков придётся менять и контроллер ЭСУД. Справедливости ради: эта простая мера сэкономит вам нервы и деньги.
Пошаговая процедура обучения рабочих ключей
Алгоритм обучения: тайминги и звуковые сигналы
→ Закройте все двери, вставьте обучающий ключ, включите зажигание;
→ Через 6 с сигнализатор загорится постоянным светом (необученное состояние);
→ Выключите зажигание: сигнализатор начнёт мигать 5 раз в секунду;
→ В течение 6 с выньте обучающий ключ, вставьте рабочий, включите зажигание;
→ Зуммер издаст три сигнала — ключ принят;
→ Подождите 6 с до двух дополнительных сигналов, выключите зажигание;
→ В течение 6 с выньте рабочий ключ, вставьте обучающий, включите зажигание;
→ Дождитесь трёх + двух сигналов зуммера, затем одиночного сигнала;
→ Включите зажигание на 2-3 с, выключите, выньте обучающий ключ;
→ Подождите 10 с, вставьте рабочий ключ, проверьте запуск двигателя.
Практика показывает: если на каком-то этапе сигнализатор перестал мигать или зуммер молчит — вы превысили временной интервал. Выключите зажигание на 15 с и начните заново. Не факт, что получится с первого раза, но зато система будет работать надёжно.
Расшифровка сигналов сигнализатора при неисправностях
Как понять проблему по миганию и звуковым группам
| Сигналы зуммера | Возможная причина | Что делать |
| 1 сигнал в группе | Не считывается код ключа | Проверить транспондер в ключе или катушку связи |
| 2 сигнала в группе | Нет связи АПС с контроллером ЭСУД | Проверить проводку, разъёмы, контакты |
| 3 сигнала в группе | Код считан, но ключ «чужой» | Использовать обученный рабочий ключ |
| 4 сигнала в группе | АПС обучена с другим контроллером | Заменить контроллер или провести повторное обучение |
Запомнили? Один — проблема ключа, два — проводка, три — не тот ключ, четыре — несовместимость блоков. Интуитивно, даже без инструкции.
Умные функции АПС-6: комфорт и безопасность
Контроль ключа, габаритов, стеклоподъёмников
★ Управление задними противотуманными фонарями: включение/выключение кнопкой при включённых фарах;
★ Предупреждение о ключе в замке: зуммер пищит при открытии двери водителя;
★ Предупреждение о включённых габаритах: два сигнала зуммера при вынутом ключе;
★ Управление стеклоподъёмниками: 30 с после выключения зажигания или открытия двери;
★ Задержка выключения плафона: 12 с после закрытия двери, плавное затухание за 4 с.
Есть нюанс: если во время задержки плафона включить зажигание — свет погаснет сразу. Удобно, когда нужно срочно тронуться. Имеет смысл, правда?
Система «НОРМА»: пульт ДУ и блок управления электропакетом

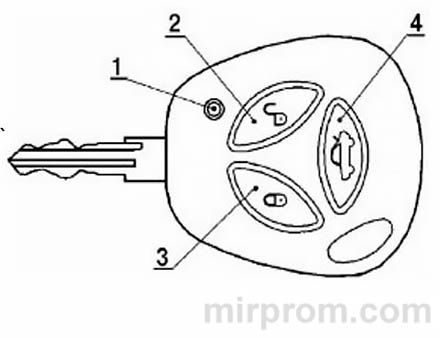

Как устроен пульт дистанционного управления 1118-3763070
СДУ «НОРМА» расширяет возможности АПС-6:
→ Дистанционная блокировка/разблокировка замков дверей;
→ Включение/выключение режима охраны;
→ Блокировка всех дверей поворотом ключа в замке водителя;
→ Управление из салона клавишами на подлокотнике;
→ Тревожная сигнализация при нарушении зон охраны.
Блокировка и разблокировка дверей: 5 способов управления
От пульта ДУ, ключа, клавиш салона — что удобнее
→ Одиночное нажатие кнопки блокировки на ПДУ: замки + включение охраны (одиночное мигание поворотов);
→ Двойное нажатие или удержание кнопки блокировки: только замки, без охраны (тройное мигание);
→ Нажатие кнопки разблокировки: водительская дверь + выключение охраны;
→ Повторное нажатие разблокировки: пассажирские двери;
→ Поворот ключа в замке водителя по часовой стрелке: блокировка всех дверей снаружи.
Важно: если после разблокировки не открыть дверь и не включить зажигание — через 25 с двери заблокируются автоматически. Сигнализатор будет часто мигать, предупреждая об этом. Понимаете?
Режим охраны: контроль зон и реакция на нарушения
Что отслеживает система и как реагирует на вторжение
В режиме охраны АПС-6 + СДУ контролируют:
✔️ Боковые двери;
✔️ Капот;
✔️ Дверь задка/багажник;
✔️ Выключатель зажигания;
✔️ Замок водительской двери;
✔️ Напряжение АКБ;
✔️ Дополнительный датчик (опция: удара или объёма).
При нарушении любой зоны: указатели поворотов мигают ~30 с, звучит штатный звуковой сигнал. Однократное нажатие любой кнопки ПДУ прекращает сигналы, но охрана остаётся активной. Выключение — только кнопкой разблокировки.
Замена элемента питания пульта и ресинхронизация
Как понять, что пора менять батарейку, и что делать после
В ПДУ установлен литиевый элемент CR2032 (3 В). Признаки разряда:
→ Индикатор на пульте мигает дважды при нажатии;
→ Индикатор не загорается вообще;
→ Уменьшается радиус действия пульта.
Алгоритм замены:
→ Выкрутите винт на обратной стороне корпуса;
→ Аккуратно разъедините половинки плоской отвёрткой;
→ Выньте плату, замените элемент с соблюдением полярности;
→ Соберите корпус, закрутите винт.
Если после замены пульт не работает — возможна рассинхронизация «плавающего» кода. Нажмите кнопки пульта >1000 раз вне зоны приёма — и система перестанет реагировать. Решение: повторить процедуру обучения ПДУ с обучающим ключом. Проверено: терпение и точность — залог успеха.
Схемы подключения: таблица назначений выводов блоков
Ключевые контакты для монтажа и диагностики
| Блок АПС-6 | Назначение контакта |
| 1 | «+» катушки связи |
| 6, 7, 17 | «+» АКБ (разные цепи) |
| 9 | Диагностическая колодка, К-линия |
| 11 | «-» катушки связи |
| 14 | Датчик закрытой двери водителя |
| 18 | Контроллер ЭСУД, W-линия |
| 19 | Сигнализатор АПС в комбинации приборов |
| 20 | Клемма «15» выключателя зажигания |
| Блок СДУ «НОРМА» | Назначение контакта |
| 2, 7 | Клавиши разблокировки/блокировки |
| 3 | W-линия связи |
| 4, 10, 11, 22, 25 | Датчики дверей |
| 6, 16, 24 | Корпус, поворотники |
| 14, 17-19 | Двигатели блокировки дверей |
| 20, 23 | Клеммы «15» и «30» зажигания |
Обратите внимание: схема соединений АПС-6 и СДУ приведена на рис.3 инструкции. При монтаже сверяйтесь с ней — это сэкономит время на поиск неисправностей. Звучит убедительно?
Замена контроллера и блока АПС: важные нюансы
Почему «чистый» контроллер разрешает запуск без обучения
При неисправности контроллера ЭСУД для замены используйте «чистый» (необученный) блок. Он будет разрешать запуск двигателя независимо от АПС — пока вы не проведёте процедуру обучения. Это временное решение, но оно позволяет доехать до сервиса.
При замене блока управления АПС также нужен «чистый» блок. После установки проведите обучение «своим» обучающим ключом. Если контроллер ранее был обучен с другим ключом — его придётся заменить. Не без проблем, но решаемо.
Итог? Иммобилайзер АПС-6 + система «НОРМА» — комплексное решение для защиты и комфорта ВАЗ-11183. Обучение ключей за 10 минут, дистанционное управление, умные предупреждения. Если вам нужна защита, которая работает «сама» — стоит активировать уже сегодня. А дальше — решать вам.
