Инструкция ACS-101 Беспроводной комплект тревожной сигнализации

Назначение и ключевые возможности ACS-101

Где применяется беспроводной комплект

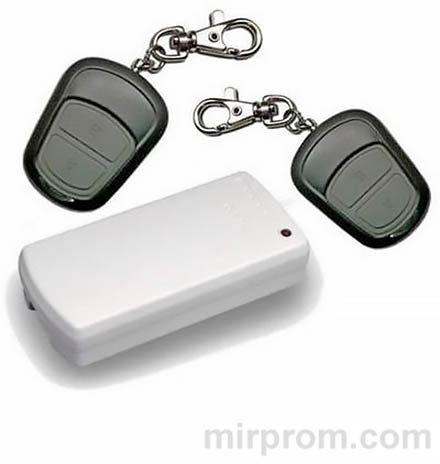

Вы наверняка сталкивались с необходимостью быстрой передачи тревожного сигнала или дистанционного управления оборудованием. Беспроводной одноканальный комплект тревожной сигнализации ACS-101 решает именно эту задачу. Скажу прямо: это универсальное решение для систем охраны и автоматизации. Практика показывает, что устройство одинаково эффективно работает как персональная тревожная кнопка и как контроллер для управления воротами, шлагбаумами, электромагнитными замками, раздвижными дверьми, жалюзи, осветительными приборами.

Дальность связи на открытом пространстве достигает 250 метров. Это факт. Приёмник способен запомнить до 680 уникальных кодов пультов — впечатляет, правда? Значит, масштабирование системы не потребует замены базового блока.

Беспроводной комплект тревожной сигнализации ACS-101 — это не просто «ещё одно устройство». Это продуманное решение, где каждая функция имеет практический смысл. Работает. Имеет право на жизнь. А дальше — решать вам. Стоит ли? Зависит от задачи. Но если нужна надёжная тревожная кнопка или гибкий контроллер для автоматизации — присмотритесь. Любопытно, что при компактных габаритах система покрывает широкий спектр сценариев. Есть над чем подумать.

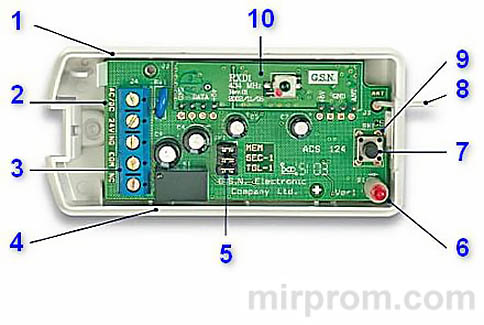

1. Миниатюрный корпус контроллера, размеры: 85мм х 40мм х 20мм.
2. Клеммы питания контроллеров:
   — «ACS-112/112R» = 12V
   — «ACS-124/124R» = 24V 3. Блок терминалов
4. Коммутационные параметры реле
   — = ЗОВ, 1.0А
   — = 60В, 0.ЗА
   — ~ 125В, 0.5А
5. Перемычки служат для установки режимов работы контроллера
6. Светодиодный индикатор
7. Кнопка для программирования режима “Время включения"
8. Внешняя антенна
9. Кнопка для обучения контроллера дополнительными пультами
10. Суперрегенеративный приёмник, обеспечивающий приём кодированных сигналов от пультов с частотой 433.92MHz

Устройство приёмника продумано до мелочей: миниатюрный корпус, удобные клеммы, внешняя антенна для стабильного приёма на частоте 433.92 МГц. Суперрегенеративный приёмник обеспечивает уверенную связь даже в условиях помех. Проверено.

Подключение интуитивно понятное, маркировка клемм чёткая. Даже если вы не специалист по электронике, разобраться можно. Главное — следовать инструкции и не торопиться. Как обычно.

Преимущества системы для пользователя

Что даёт установка ACS-101? Разберём по пунктам:

• ✔️ Четыре гибких режима работы под разные сценарии
• ✔️ Защита от несанкционированного вскрытия корпуса
• ✔️ Память последнего события до 30 минут
• ✔️ Формирование сигнала тревоги при отключении питания
• ✔️ Простое обучение новым пультам без спецоборудования

Не всё так просто, как кажется на первый взгляд. Есть нюансы, о которых стоит знать заранее. Например, работа в режиме тревожной кнопки требует установки кнопки-тампера — это повышает надёжность, но добавляет шаг при монтаже. Впрочем, не всегда.

Режимы работы приёмника: выбор под конкретную задачу

Обзор четырёх основных режимов

Приёмник ACS-101 предлагает четыре варианта работы. Получается, вы выбираете логику отклика под свои нужды. Без вариантов:

1. SECURITY — режим тревожной сигнализации
2. ON/OFF — коммутация с фиксацией состояния
3. CONTINUOUS — срабатывание на время удержания кнопки
4. PULSE — импульс ровно 1 секунда

Логично? Теперь разберём каждый режим детально. Это серьёзно.

Как переключать режимы без ошибок

Производитель гарантирует корректную работу, если смена режимов выполняется при отключённом питании. Запомните это. Иначе возможны сбои. Справедливости ради: правило простое, но критичное. Переключение осуществляется перемычками SEC-1 и TGL-1 на плате контроллера.

Тревожная сигнализация: максимальная защита объекта

Ключевые функции режима SECURITY

В этом режиме нажатие любой кнопки пульта или попытка вскрытия корпуса приёмника вызывает тревогу: реле обесточивается на 3 секунды. Звучит убедительно. Но есть важные детали.

Защита от обесточивания работает в активном режиме: при пропадании питания реле размыкает контакты. То есть злоумышленник не сможет просто отключить устройство. Это факт.

Память события и защита от вскрытия

Нажали кнопку — светодиод на корпусе начал мигать. Включился таймер памяти на 30 минут. По истечении этого времени данные стираются автоматически. Важно добавить: память фиксирует только последнее событие, предыдущие затираются. Не всегда удобно, но так задумано.

Кнопка тампера контролируется микроконтроллером. Через неё не коммутируются внешние цепи — это повышает надёжность и срок службы. Честно говоря, решение грамотное. Со снятой крышкой приёмник в режиме SECURITY работать не будет. Предупреждение не просто так.

Коммутация и управление: гибкость в каждом нажатии

Режим ON/OFF для однокомандных систем

Каждое нажатие кнопки пульта переключает реле в противоположное состояние: включено → выключено → включено. Просто и эффективно. Подходит для управления освещением, замками, воротами. Вы наверняка оцените такую логику.

Непрерывный и импульсный режимы: когда нужна точность

CONTINUOUS: реле срабатывает, пока вы удерживаете кнопку. Отпустили — отключилось. Удобно для управления приводами, где важна длительность команды.

PULSE: нажатие любой кнопки даёт импульс ровно 1 секунда. Независимо от того, держали вы кнопку 0,2 секунды или 5. Имеет смысл, правда? Идеально для систем, где требуется кратковременный сигнал запуска.

Программирование памяти: до 680 уникальных пультов

Обучение приёмника новым пультам

Процесс простой, но требует внимания к деталям. Давайте разберём по шагам:

1. Снимите перемычку "LRN" — светодиод погаснет
2. Нажмите любую кнопку пульта — светодиод мигнёт, код сохранён
3. Верните перемычку на место
4. Проверьте: удерживайте кнопку тампера 3 секунды, затем нажмите кнопку пульта — реле и индикатор сработают одновременно

Для добавления следующего пульта повторите операции. Всё. Никаких сложных меню, никаких ПК. Практика показывает: даже новичок справится за пару минут.

Очистка памяти: полный сброс кодов

Иногда нужно начать с чистого листа. Например, при передаче объекта или замене пультов. Как стереть все коды:

• → Отключите питание приёмника
• → Снимите перемычку "LRN"
• → Подайте питание: светодиод начнёт редко мигать 10 секунд, затем изменит частоту — память очищена
• → Верните перемычку "LRN" на место

Теперь можно программировать заново. Зависит от ситуации, но процедура занимает меньше минуты.

Подключение и монтаж: схема и важные нюансы

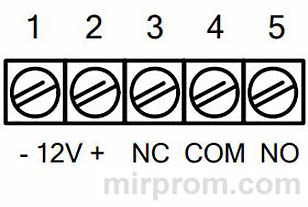

Схема подключения клемм

Вставьте кабель во входное отверстие приёмника, подключите провода согласно маркировке:

Обратите внимание: питание должно быть стабильным. Скачки напряжения могут повлиять на работу. Это серьёзно.

Настройка режимов через перемычки

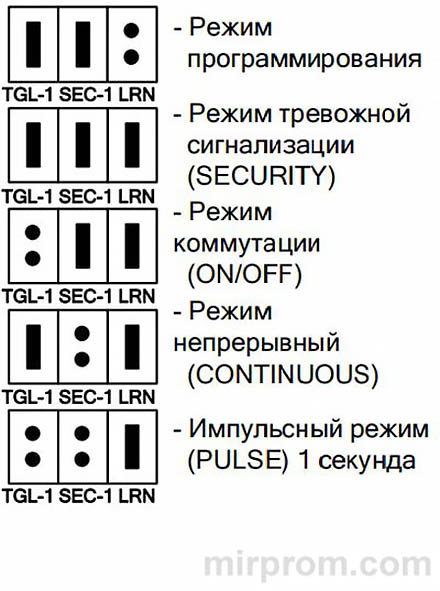

Перемычка LRN отвечает за программирование. SEC-1 и TGL-1 выбирают режим работы. Наглядная схема поможет избежать ошибок:

Кстати, производитель настоятельно рекомендует менять положение перемычек только при отключённом питании. Иначе — риск некорректной работы. Стоит подумать об этом заранее.

Технические параметры: что важно знать при эксплуатации

Основные характеристики ACS-101

Индикация состояния: читаем сигналы светодиода

Светодиод — ваш главный помощник в диагностике. Как интерпретировать его поведение:

• ★ Горит постоянно — приёмник в рабочем режиме
• ★ Прерывисто мигает — активирована кнопка пульта, запущен таймер памяти (режим SECURITY)
• ★ Не горит при снятой перемычке LRN — готов к программированию
• ★ Коротко мигнул — код пульта успешно записан

Понимаете, теперь не нужно гадать, что происходит внутри корпуса. Всё наглядно.

Гарантия и сервис: на что можно рассчитывать

Условия гарантийного обслуживания

GSN Electronic Company Ltd. предоставляет гарантию 5 лет с даты продажи. Ремонт или замена — при соблюдении правил эксплуатации и отсутствии механических повреждений. По факту, это стандартный, но надёжный подход.

Контакты производителя:

7 ATARA ST. NAZARETH ILLIT 17802, P.O.BOX 17719, ISRAEL
TEL: +972 4 6467152, FAX: +972 4 6562414
WWW.GSNCOMPANY.COM, GSN@GSNCOMPANY.COM

Если честно, наличие официальной поддержки — весомый аргумент при выборе оборудования. Особенно для объектов с повышенными требованиями к надёжности.
