Назначение и ключевые преимущества ACS-102
Где применяется двухканальный комплект

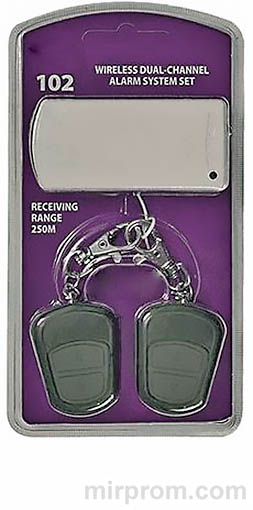

Вы наверняка искали решение, которое объединит тревожную кнопку и управление автоматикой в одном корпусе. Беспроводной двухканальный комплект тревожной сигнализации ACS-102 — именно такой вариант. Скажу прямо: это универсальный приёмник с ручными передатчиками для охранных систем и дистанционного управления оборудованием. Практика показывает, что устройство одинаково уверенно работает как персональная тревожная кнопка и как контроллер для ворот, шлагбаумов, электромагнитных замков, раздвижных дверей, жалюзи, освещения.
Дальность связи на открытом пространстве — до 250 метров. Это факт. Приёмник запоминает до 680 уникальных кодов пультов — впечатляет, правда? Значит, масштабирование системы не потребует замены базового блока.
Что получает пользователь от установки ACS-102
Разберём выгоды по пунктам:
- ✔️ Два независимых канала для раздельного управления
- ✔️ Четыре режима работы на каждый канал
- ✔️ Защита от несанкционированного вскрытия корпуса
- ✔️ Память последнего события до 30 минут
- ✔️ Формирование сигнала тревоги при отключении питания
Не всё так просто, как кажется. Есть нюансы. Например, работа в режиме тревожной кнопки требует установки тампера — это повышает надёжность, но добавляет шаг при монтаже. Впрочем, не всегда.
Два независимых канала: гибкость в каждом решении
Преимущества двухканальной архитектуры
Каждый канал — это внутреннее реле приёмника. Получается, вы можете управлять двумя разными устройствами с одного пульта. Логично? Например, одна кнопка открывает ворота, другая — включает освещение. Без вариантов: это экономит время и упрощает эксплуатацию.
Пульт дистанционного управления имеет две кнопки, соответствующие двум каналам. Нажали первую — сработало реле 1, нажали вторую — реле 2. Просто и эффективно. Вы наверняка оцените такую логику.
Четыре режима работы: выбор под конкретную задачу
Обзор режимов для каждого канала
Приёмник ACS-102 предлагает четыре варианта работы на каждый канал. Значит, вы выбираете логику отклика под свои нужды. Без вопросов:
- SECURITY — режим тревожной сигнализации
- ON/OFF — коммутация с фиксацией состояния
- CONTINUOUS — срабатывание на время удержания кнопки
- PULSE — импульс ровно 1 секунда
Переключение осуществляется перемычками SEC и TGL на плате контроллера. Это серьёзно: неправильная установка перемычек может привести к некорректной работе.
Как переключать режимы без ошибок
Производитель гарантирует стабильную работу, если смена режимов выполняется при отключённом питании. Запомните это. Иначе возможны сбои. Справедливости ради: правило простое, но критичное.
| Режим | Настройка перемычек | Применение |
|---|---|---|
| SECURITY | SEC + TGL установлены | Охранные системы, тревожная кнопка |
| ON/OFF | TGL снята | Включение/выключение устройств |
| CONTINUOUS | SEC снята | Управление при удержании кнопки |
| PULSE | SEC + TGL сняты | Кратковременные команды 1 секунда |
Тревожная сигнализация: максимальная защита объекта
Ключевые функции режима SECURITY
В этом режиме нажатие любой кнопки пульта или попытка вскрытия корпуса вызывает тревогу: реле обесточивается на 3 секунды. Звучит убедительно. Но есть важные детали.
Защита от обесточивания работает в активном режиме: при пропадании питания реле размыкает контакты. То есть злоумышленник не сможет просто отключить устройство. Это факт.
Память события и защита от вскрытия
Нажали кнопку — светодиод начал мигать. Включился таймер памяти. Время работы — до 30 минут. По истечении данные стираются автоматически. Важно добавить: память фиксирует только последнее событие, предыдущие затираются. Не всегда удобно, но так задумано.
Кнопка тампера контролируется микроконтроллером. Через неё не коммутируются внешние цепи — это повышает надёжность и срок службы. Честно говоря, решение грамотное. Со снятой крышкой приёмник в режиме SECURITY работать не будет. Предупреждение не просто так.
Программирование памяти: до 680 уникальных пультов
Обучение приёмника новым пультам
Процесс простой, но требует внимания. Давайте разберём по шагам:
- Снимите перемычку "LRN" — светодиод погаснет
- Нажмите любую кнопку пульта — светодиод мигнёт, код сохранён
- Верните перемычку на место
- Проверьте: удерживайте тампер 3 секунды, нажмите кнопку пульта — реле и индикатор сработают
Для добавления следующего пульта повторите операции. Всё. Никаких сложных меню. Практика показывает: даже новичок справится за пару минут.
Очистка памяти: полный сброс кодов
Иногда нужно начать с чистого листа. Например, при передаче объекта. Как стереть все коды:
- → Отключите питание приёмника
- → Снимите перемычку "LRN"
- → Подайте питание: светодиод начнёт редко мигать 10 секунд, затем изменит частоту — память очищена
- → Верните перемычку "LRN" на место
Теперь можно программировать заново. Зависит от ситуации, но процедура занимает меньше минуты.
Подключение и монтаж: схема и важные нюансы

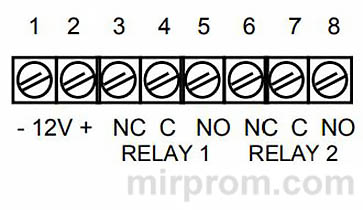

Схема подключения клемм
Вставьте кабель во входное отверстие, подключите провода согласно маркировке:
| Клемма | Обозначение | Назначение |
|---|---|---|
| 1 | (-) | Минус источника питания |
| 2 | (+) | Плюс 8,2–16 В постоянного тока |
| 3–8 | RELAY 1/2 | Контакты релейных выходов двух каналов |
Обратите внимание: питание должно быть стабильным. Скачки напряжения могут повлиять на работу. Это серьёзно.
Настройка режимов через перемычки

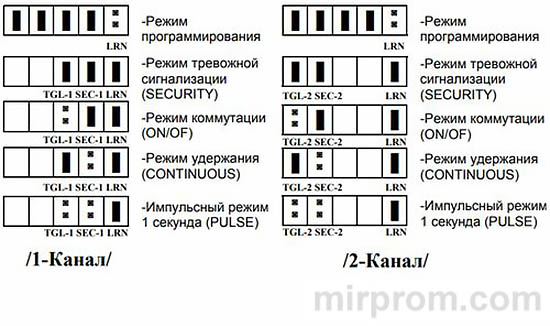

Перемычка LRN отвечает за программирование. SEC-1/TGL-1 — для первого канала, SEC-2/TGL-2 — для второго. Наглядная схема поможет избежать ошибок:
Кстати, производитель настоятельно рекомендует менять положение перемычек только при отключённом питании. Иначе — риск некорректной работы. Стоит подумать об этом заранее.
Технические параметры: что важно знать при эксплуатации
Основные характеристики ACS-102
| Параметр | Значение |
|---|---|
| Напряжение питания | 12–16 В постоянного тока |
| Ток потребления (ожидание / коммутация) | 15 мА / 28 мА при 12 В |
| Дальность связи (открытое пространство) | До 250 метров |
| Рабочая частота | 433.92 МГц ± 50 кГц |
| Излучаемая мощность | ≤ 5 мВт |
| Ёмкость памяти | 680 уникальных кодов пультов |
| Время тревожного сигнала | 3 секунды (режим SECURITY) |
| Память последнего события | 30 минут (режим SECURITY) |
| Коммутационные параметры реле | DC 30 В/1 А| DC 60 В/0.3 А| AC 125 В/0.5 А |
| Рабочая температура | -20 °C … +50 °C |
| Температура хранения | -40 °C … +80 °C |
| Габариты | 85 × 40 × 20 мм |
| Вес комплекта | 93 г (приёмник + 2 пульта) |
Индикация состояния: читаем сигналы светодиода
Светодиод — ваш главный помощник в диагностике. Как интерпретировать его поведение:
- ★ Горит постоянно — приёмник в рабочем режиме
- ★ Прерывисто мигает — активирована кнопка пульта, запущен таймер памяти
- ★ Не горит при снятой перемычке LRN — готов к программированию
- ★ Коротко мигнул — код пульта успешно записан
Понимаете, теперь не нужно гадать, что происходит внутри корпуса. Всё наглядно.
Гарантия и сервис: на что можно рассчитывать
Условия гарантийного обслуживания
GSN Electronic Company Ltd. предоставляет гарантию 5 лет с даты продажи. Ремонт или замена — при соблюдении правил эксплуатации и отсутствии механических повреждений. По факту, это стандартный, но надёжный подход.
Контакты производителя:
7 ATARA ST. NAZARETH ILLIT 17802, P.O.BOX 17719, ISRAEL
TEL: +972 4 6467152, FAX: +972 4 6562414
WWW.GSNCOMPANY.COM, GSN@GSNCOMPANY.COM
Если честно, наличие официальной поддержки — весомый аргумент при выборе оборудования. Особенно для объектов с повышенными требованиями к надёжности.
Беспроводной комплект тревожной сигнализации ACS-102 — это не просто «ещё одно устройство». Это продуманное решение, где каждая функция имеет практический смысл. Работает. Имеет право на жизнь. А дальше — решать вам. Стоит ли? Зависит от задачи. Но если нужна надёжная тревожная кнопка или гибкий контроллер для автоматизации — присмотритесь. Любопытно, что при компактных габаритах система покрывает широкий спектр сценариев. Есть над чем подумать.
Устройство приёмника продумано до мелочей: миниатюрный корпус, удобные клеммы, внешняя антенна для стабильного приёма на частоте 433.92 МГц. Суперрегенеративный приёмник обеспечивает уверенную связь даже в условиях помех. Проверено.
Подключение интуитивно понятное, маркировка клемм чёткая. Даже если вы не специалист по электронике, разобраться можно. Главное — следовать инструкции и не торопиться. Как обычно.
