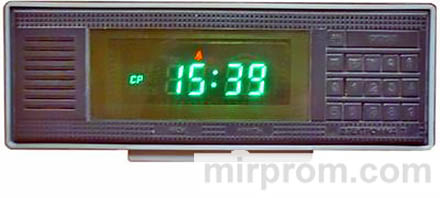

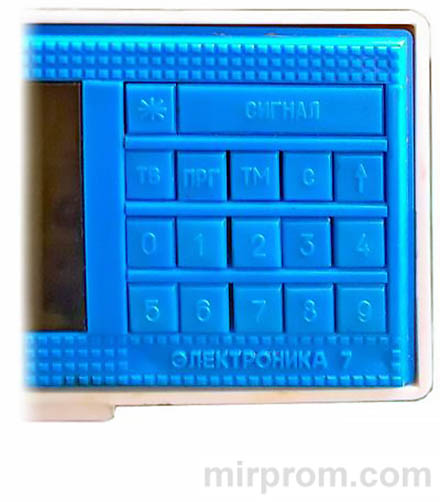

«Электроника 7» — торговая марка саратовского завода «Рефлектор», которой обозначались электронные часы, производимые на предприятии. На заводе производились промышленные настенные (основное направление), настольные и наручные электронные часы. Часы Электроника 7-21-01 выполнены на специализированной микросхеме БИС КР1016ВИ1 со значительно расширенными, по сравнению с ранней К145ИК1901, функциями. Микросхема работает с вакуумно-люминесцентным (ВЛИ) индикатором, имеет девять установок будильников которые можно привязать к времени и дню недели, таймер. Неудобством следует считать довольно сложное программирование и вообще, всякие, даже самые простые манипуляции с часами, как например, обычная установка времени; большую клавиатуру, минимум из пятнадцати кнопок. Надо полагать, прибор создавался в расчете на инженерно-техническое образование граждан, бывшее к тому времени массовым.
Инструкция электронных часов Электроника 7-21-01
Внимание!
Перед включением часов в сеть Внимательно ознакомьтесь с настоящим руководством по эксплуации с назначением и расположением органов управления часами
ОБЩИЕ СВЕДЕНИЯ
При покупке часов электронных настольных Электроника 7-21-01 требуйте проверки работоспособности, сохранности пломб и комплектности. Убедитесь в наличии гарантиного и отрывного талонов в руководстве по эксплуатации, наличия в талонах штампа магазина, подписи или штампа продавца и даты продажи. Во избежание выхода часов из строя после хранения или перевозки в зимних условиях перед включением в сеть необходимо выдержать их при комнатной температуре 2—3 часа. Недопустимо закрывать вентиляционные отверстия в задней стенке корпуса часов.
НАЧАЛО РАБОТЫ
Включить шнур в сеть. Появится произвольная информация.
Нажать кнопку ПРГ и, удерживая ее, нажать на С (сброс). На индикаторе табло произойдет обнуление показателей часов и минут. Возникнут символы ВС и ПРГ – часы готовы к работе.
РЕЖИМ ТЕКУЩЕГО ВРЕМЕНИ
Нажать кнопку * (предустановка). Индикаторное табло засветится с пониженной яркостью (установка разрешена).
Установить день недели, нажав на одну из кнопок (от 0 до 6). Появятся символы от ВС до СБ.
Установить десятки часов (от 0 до 2).
Установить значение единиц (от 0 до 9).
Установить десятки минут (от 0 до 5).
Установить единицы минут (от 0 до 9).
Нажать на ↑ стрелку (записать в память).
В момент 00 секунд нажать на кнопку ТВ Произойдет запуск, и на табло начнут мигать разделительные точки.
.
КОРРЕКЦИЯ ТЕКУЩЕГО ВРЕМЕНИ
За минуту до начала сигнала точного времени нажать на С (обнулить показания).
Набрать значение текущего времени.
В момент шестого сигнала (00 секунд) нажать на кнопку ТВ.
РЕЖИМ БУДИЛЬНИКА
Нажать ПРГ.
Нажать С (обнуление).
Нажать * (предустановка).
Нажать на 7 (будильник).
Установить значение времени будильника.
Нажать на ↑ стрелку (записать в память).
Нажать на кнопку ТВ.
ОТКЛЮЧЕНИЕ БУДИЛЬНИКА
Нажать кнопку СИГНАЛ.
ВЫЗОВ СИГНАЛА
Нажать ПРГ.
Нажать ТВ.
НАСТРОЙКА БУДИЛЬНИКА ПО ДНЯМ НЕДЕЛИ
Будильник может работать по дням недели.
Нажать ПРГ.
Нажать С (обнуление).
Нажать * (предустановка).
Нажать на 7 (будильник).
Нажать С (перейдет в режим установки дней недели).
Установить значение времени будильника.
Нажать на ↑ стрелку (записать в память).
Нажать на кнопку ТВ.
