Назначение стробоскопа: точная настройка зажигания
Решение проблемы нестабильной работы двигателя
Представьте: двигатель троит, расход топлива вырос, мощность упала. Причина часто кроется в неправильно выставленном угле опережения зажигания. Стробоскоп ЛУЧ-К СТБ 04.01 создан именно для таких ситуаций. Это не просто лампочка. Это инструмент, который делает невидимое видимым.
Прибор работает с любыми системами зажигания — контактные, бесконтактные, электронные. Стробоскоп ЛУЧ-К СТБ 04.01 позволяет проверить и отрегулировать начальный угол опережения, оценить работоспособность центробежного и вакуумного регуляторов. Точно.
Практика показывает: специальная импульсная лампа с ресурсом 7 миллионов вспышек обеспечивает яркость, достаточную для наблюдения меток с расстояния 500 мм. Это серьёзный аргумент для безопасности — можно работать, не наклоняясь над двигателем.
Технические характеристики: мощность и частота
Параметры питания и режимы работы
Стробоскоп питается от бортовой сети 12 В или внешнего источника постоянного тока 12–15 В. Потребляемая мощность — не более 10 Вт. Ток нагрузки — минимум 1,5 А. Для большинства автомобильных АКБ это не проблема. Работает.
Верхний предел частоты импульсов — 50 Гц. Что это значит? Для четырёхцилиндрового двигателя это соответствует 6000 об/мин коленвала. То есть прибор покрывает весь рабочий диапазон оборотов. Впрочем, не всегда.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | 12 (бортовая сеть) / 12–15 (внешний источник) |
| Потребляемая мощность, Вт | ≤10 |
| Ток нагрузки, А | ≥1,5 |
| Частота импульсов, Гц | До 50 (6000 об/мин для 4-цил. двигателя) |
| Режим работы | Повторно-кратковременный: 10 мин работа / 10 мин пауза |
| Наработка, часов | ≥50 (в повторно-кратковременном режиме) |
| Расстояние наблюдения, мм | ≥500 (без прямых солнечных лучей) |
| Рабочая температура, °С | -10…+40 |
| Масса, кг | ≤0,7 |
| Габариты, мм | 214,6×70,3×44,3 |
| Срок службы, лет | 6 |
Конструкция прибора: лампа и датчик
Устройство корпуса и принцип действия
Корпус состоит из двух половин, скреплённых винтами, с ободком и двумя линзами для фокусировки светового потока. Из корпуса выходят шнур питания с зажимами и провод с датчиком. На зажиме «+» есть маркировка полярности или красная изоляция. Логично.
Основной элемент — импульсная стробоскопическая лампа. Вспышки происходят в момент появления искры в свече первого цилиндра. Вследствие этого метки на маховике или шкиве кажутся неподвижными (стробоскопический эффект). Это позволяет наблюдать сдвиг между моментом зажигания и ВМТ поршня.
Что важно: сам стробоскоп ЛУЧ-К СТБ 04.01 не влияет на величину наблюдаемого угла опережения. Он только фиксирует. Честно.

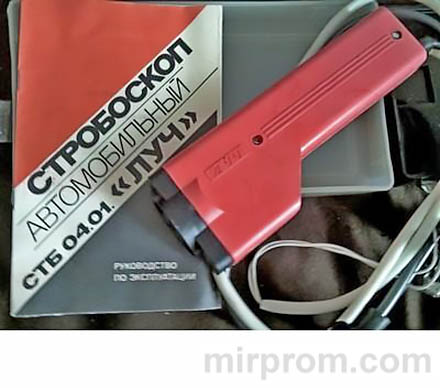

Рис. 1. Общий вид стробоскопа ЛУЧ-К: корпус, линзы, провода питания и датчика

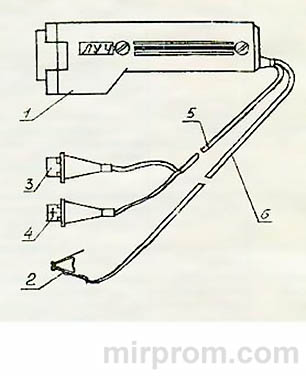

Рис. 2. Конструкция стробоскопа: 1 — корпус, 2 — датчик, 3 — зажим «-», 4 — зажим «+», 5 — шнур питания, 6 — провод датчика
Подготовка автомобиля: метки и регулировки
Очистка и маркировка установочных меток
→ Проверьте и при необходимости отрегулируйте зазор между контактами прерывателя.
→ Найдите метки для установки зажигания (заводские).
→ Очистите метки, обозначьте белой краской или мелом для лучшей видимости.
→ Прогрейте двигатель до рабочей температуры.
→ Отрегулируйте обороты холостого хода — установите минимально возможные, но устойчивые.
Между прочим: для разных марок автомобилей метки расположены по-разному. Ниже — таблица с основными вариантами. Стоит подумать.
| Марка автомобиля | Подвижная метка | Неподвижная метка | Примечание |
|---|---|---|---|
| Жигули 2101–2107, Нива | На шкиве коленвала | Три метки на крышке привода ГРМ (10°, 5°, 0°) | Искра в 1-м цилиндре при совмещении подвижной и 2-й неподвижной метки (5–7°) |
| Москвич (кроме 407–408) | Метки ВМТ и МЗ на шкиве | Штифт в крышке распределительных шестерён | Искра при совмещении метки МЗ с остриём штифта |
| Москвич 407–408 | Метки ВМТ и МЗ на маховике | Остриё штифта на картере сцепления | Искра при совмещении метки МЗ с остриём штифта |
| Запорожец (все модели) | Метки ВМТ и МЗ на шкиве | Выступ на маслозаливной горловине или метки на крышке шестерён | Искра при совмещении метки МЗ с выступом или меткой А |
| Волга ГАЗ-21, ГАЗ-24 | Отверстия на ободке шкива | Штифт в крышке распределительных шестерён | Искра при совмещении первого отверстия (по ходу вращения) со штифтом |
Подключение стробоскопа: полярность и безопасность
Правильное подсоединение к бортовой сети
⚠️ Внимание! Недопустимо подключение к источникам с напряжением свыше 15 В. Даже при неработающем двигателе отключайте стробоскоп каждые 10 минут минимум на 10 минут. Это факт.
→ Протрите линзу сухой мягкой тканью (фланелью).
→ Наденьте датчик на высоковольтный провод свечи первого цилиндра — как можно ближе к свече.
→ Красный зажим «+» подключите к плюсовой клемме АКБ.
→ Чёрный зажим «-» подключите к минусовой клемме или корпусу автомобиля.
→ Проверьте изоляцию проводов — никаких повреждений.
Заметьте: при изменении полярности стробоскоп просто не будет работать. К поломке это не приведёт. Но лучше сразу подключить правильно. Однозначно.
Проверка начального угла опережения зажигания
Диагностика центробежного регулятора
→ Отсоедините трубку вакуумного регулятора от распределителя.
→ Подключите стробоскоп ЛУЧ-К СТБ 04.01 согласно инструкции.
→ Запустите двигатель, установите минимальные устойчивые обороты холостого хода.
→ Осветите метки стробоскопом.
→ При правильной установке подвижная метка (кажется неподвижной) совпадёт с неподвижной.
→ Если не совпадают: заглушите двигатель, ослабьте крепёжную скобу распределителя, поверните корпус влево/вправо, повторите проверку.
Что логично. Если положение метки нестабильно (дрожит, плавает) — возможен износ деталей привода распределителя, втулок валика, заедание рычага прерывателя. Есть нюансы.
✔️ Проверка центробежного регулятора: плавно увеличивайте обороты двигателя, наблюдайте за метками. При исправном регуляторе подвижная метка плавно смещается в сторону увеличения угла опережения. Если смещения нет или оно рывками — регулятор неисправен. Требуется ремонт или замена.
Тестирование вакуумного регулятора
Проверка реакции на разрежение
→ Установите обороты двигателя, соответствующие максимальному центробежному регулированию.
→ Наблюдая за метками, подключите трубку вакуумного регулятора.
→ При исправном регуляторе подвижная метка отклонится в сторону, противоположную вращению.
→ Если метка не двигается — проверьте капсулу разрежения и целостность трубки.
По правде говоря: частые причины неисправностей — неплотности соединений, засорение трубки, пробой мембраны вакуумного регулятора. Проверьте всё по порядку. Имеет смысл, правда?
| Этап проверки | Действие | Ожидаемый результат |
|---|---|---|
| Начальный угол | Обороты ХХ, вакуум отключён | Подвижная метка совпадает с неподвижной (5–7°) |
| Центробежный регулятор | Плавное увеличение оборотов | Метка плавно смещается в сторону опережения |
| Вакуумный регулятор | Подключение вакуумной трубки | Метка отклоняется против вращения (дополнительное опережение) |
Примечание: установка угла стробоскопом при минимальных оборотах ХХ, отключенном вакууме и исправном центробежном регуляторе должна совпадать с установкой контрольной лампой на неработающем двигателе. Если не совпадает — дефект распределителя, чаще всего неправильная характеристика центробежного регулятора. Это нормально.
Неисправности и способы их устранения
Диагностика типовых проблем
Стробоскоп не работает? Не паникуйте. Большинство проблем решаются быстро.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Нет вспышек лампы | Недостаточное напряжение на свече (трещины изоляции, нагар, утечка) | Проверьте систему зажигания, замените свечи, провода, крышку распределителя |
| Вспышки с пропусками | Снижение высокого напряжения, дефекты датчика | Проверьте подключение датчика, состояние ВВ-провода, контакты |
| Метки не видны | Загрязнение линзы, недостаточная маркировка меток | Протрите линзу, обозначьте метки белой краской или мелом |
| Нестабильное положение метки | Износ привода распределителя, люфт валика | Отрегулируйте или замените распределитель, проверьте зазоры |
| Нет реакции на изменение оборотов | Неисправность центробежного регулятора | Разберите распределитель, проверьте грузики и пружины регулятора |
| Нет реакции на вакуум | Пробой мембраны, засорение трубки | Замените вакуумный регулятор или прочистите трубку |
Кстати: конструкция датчика постоянно совершенствуется. Все изменения не ухудшают качества работы. Если у вас новая версия датчика — не переживайте, она совместима. Бывает и так.
⚠️ Меры безопасности:
→ При перерывах в работе отключайте зажим «+» от АКБ.
→ Категорически запрещено прикасаться к движущимся частям двигателя, освещённым стробоскопом — они кажутся неподвижными из-за стробоскопического эффекта! Это серьёзно.
→ Не оставляйте стробоскоп подключённым более 10 минут без паузы.
Итог простой: стробоскоп ЛУЧ-К СТБ 04.01 — это надёжный инструмент для точной настройки зажигания. При правильном использовании он сэкономит время, топливо и нервы. Работает.
Кстати: храните прибор в индивидуальной упаковке, защищайте от влаги и ударов. При бережном обращении он прослужит все 6 лет, а то и дольше. Проверено.
Стробоскоп ЛУЧ-К СТБ 04.01 оправдывает вложения: один раз настроил зажигание — и двигатель работает как часы. Это факт.
