Инструкция по эксплуатации возимая радиостанция YOSAN JC-2204

Преимущества YOSAN JC-2204: надёжность в эфире

Решение проблемы нестабильной связи в дороге

Представьте: трасса, ночь, нужен срочный контакт — а в эфире только шумы. Знакомо? YOSAN JC-2204 создана именно для таких ситуаций. Это не просто радиостанция. Это инструмент, который работает, когда другие молчат.

Большой ЖК-дисплей, режимы сканирования и двойного наблюдения, индикаторы S/RF/MOD — всё под рукой. YOSAN JC-2204 поддерживает AM и FM модуляцию, 40 каналов в диапазоне 26,965–27,405 МГц. Точно.

Практика показывает: компактный корпус 150×40×148 мм и вес 815 г позволяют установить станцию в любом автомобиле без перегрузки салона. Это серьёзный аргумент для дальнобойщиков, спасателей, туристических групп.

Технические характеристики: частоты и мощность

Параметры приёма и передачи

Приёмник построен по схеме супергетеродина с двойным преобразованием. Чувствительность 0,5 мкВ при 20 дБ SINAD — это уровень, при котором слабый сигнал становится разборчивым. Избирательность по зеркальному и соседнему каналу — 65 дБ. Работает.

Передатчик выдаёт 4 Вт при питании 13,2 В. Модуляция: AM 85–95%, FM ±1,8 кГц. Отношение сигнал/шум — не хуже 40 дБ. Для автомобильной СВ-связи это более чем достаточно. Впрочем, не всегда.

Панель управления: органы и функции

→ Селектор каналов: поворот по/против часовой стрелки для выбора номера.
→ Регулятор шумоподавления/PA: устраняет фоновые шумы в режиме ожидания, переключает в режим трансляции.
→ Громкость с выключателем: один элемент — две функции. Удобно.
→ Переключатель MOD/SRF: отображение глубины модуляции или уровня сигнала.
→ Кнопка DUAL WATCH: мониторинг двух каналов одновременно.
→ Кнопка SCAN: автоматический поиск активных частот.
→ Переключатель AM/FM: выбор типа модуляции.
→ Гнездо микрофона: подключение тангенты с PTT.

Заметьте: регулятор шумоподавления действует только на приём. Если перекрутить — слабые сигналы пропадут вместе с шумами. Есть нюансы.

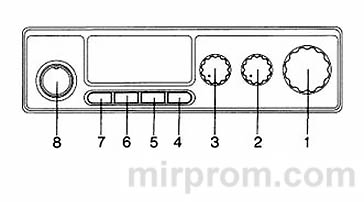

Рис. 1. Расположение органов управления на передней панели YOSAN JC-2204

ЖКИ-дисплей: индикация сигнала и режимов

Чтение индикаторов: S, RF, MOD

10-сегментная шкала — ваш навигатор в эфире. В режиме приёма индикатор «S» показывает силу сигнала: 1–2 сегмента — очень слабо, 9–10 — отличный уровень. Логично.

При передаче появляется «RF» — относительная мощность выхода. А если нажать тангенту и говорить — включается «MOD», отображающая глубину модуляции. Это помогает контролировать качество передачи в реальном времени.

Дополнительно дисплей показывает: номер канала, режимы SCAN и DUAL WATCH, тип модуляции (AM/FM), статус передачи (TX). Вся информация — перед глазами. Без лишних телодвижений.

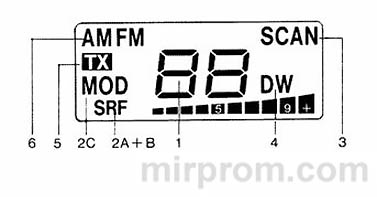

Рис. 2. Информационное поле ЖК-дисплея: канал, уровень сигнала, режимы работы

Установка в автомобиле: пошаговый алгоритм

Подключение питания: полярность и защита

⚠️ Перед началом работ отключите аккумулятор. Это факт.

→ Определите тип заземления в вашем авто: отрицательное (минус на корпус) или положительное (плюс на корпус). В 95% современных машин — первый вариант.
→ Красный провод (с предохранителем) подключите к плюсу: блок предохранителей, прикуриватель или напрямую к АКБ.
→ Чёрный провод — на корпус (при отрицательном заземлении) или к плюсовой клемме (при положительном).
→ Используйте разъём на задней панели для быстрого отключения.
→ Проверьте полярность перед включением: ошибка может вывести станцию из строя.

Между прочим: подключение через замок зажигания позволяет автоматически отключать радиостанцию при глушении двигателя. Экономит заряд АКБ. Проверено.

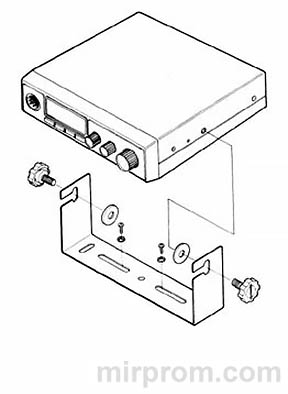

Рис. 3. Рекомендуемое место установки: под приборной панелью, с доступом к органам управления

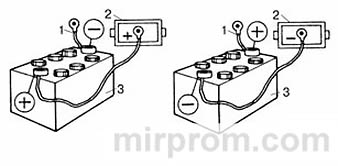

Рис. 4. Варианты заземления: отрицательное (слева) и положительное (справа)

Настройка антенны: максимизация дальности

Выбор места и типа антенны

Антенна — 80% успеха в СВ-связи. Правила просты, но критичны:
✔️ Устанавливайте в наивысшей точке автомобиля.
✔️ Чем больше части антенны над крышей — тем лучше.
✔️ Центрируйте на плоской поверхности для равномерной диаграммы.
✔️ Прокладывайте кабель вдали от высоковольтных проводов, блока управления двигателем.
✔️ Проверяйте надёжность заземления антенного крепления.

Варианты монтажа: крыша (оптимально), переднее/заднее крыло, дверь, бампер. Каждый имеет компромисс между эффективностью и удобством. Стоит подумать.

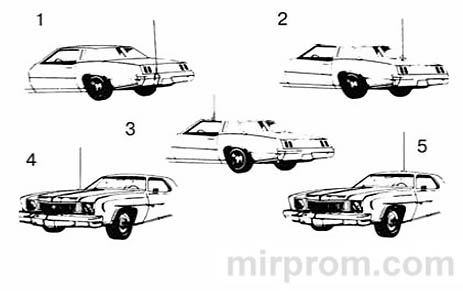

Рис. 5. Пять вариантов установки антенны: от бампера до крыши

⚠️ Никогда не включайте передачу без подключенной или с повреждённой антенной. Это может сжечь выходной каскад передатчика. Скрывать не стоит: ремонт обойдётся дороже новой антенны.

Подавление помех: решения для чистого эфира

Диагностика и устранение шумов от автомобиля

Шумы на приёме чаще всего идут не из эфира, а от вашего авто. Высокая чувствительность приёмника усиливает всё: систему зажигания, генератор, электромоторы. Это нормально.

Простой тест: поверните ключ в положение ACC (питание есть, двигатель выключен). Если шумы пропали — источник в системе зажигания. Однозначно.

По правде говоря: большинство помех устраняется профилактикой. Регулярная замена свечей, контроль состояния ВВ-проводов, чистота контактов — и эфир станет чище. Имеет смысл, правда?

Факторы качества связи: рельеф, погода, препятствия

СВ-связь — это не магия. Это физика. И она диктует правила:
→ Рельеф: холмы и овраги экранируют сигнал. На равнине дальность максимальна.
→ Погода: гроза, снегопад, солнечная активность могут снизить дальность в разы.
→ Препятствия: тоннели, многоэтажки, металлические конструкции — «мёртвые зоны».

Что логично. Лучшее качество — на открытой местности в стабильную погоду. Если связь плохая даже в идеальных условиях — проверьте антенну, кабель, заземление. Бывает и так.

Итог простой: YOSAN JC-2204 — это баланс цены, функционала и надёжности. Для тех, кто ценит связь в дороге. Работает.

Кстати: храните руководство в бардачке. При возникновении вопросов по индикации или подключению — ответ уже под рукой. Удобно.

YOSAN JC-2204 оправдывает вложения: один раз настроил — и забыл о проблемах со связью на годы. Это факт.
