Что такое офисный телефон с поддержкой интернет-телефонии Grandstream GXP16xx и его преимущества
Надёжный аппарат для голосовой связи по протоколу SIP — это современное решение для организации телефонии в малом офисе или дома. Модель офисный телефон с поддержкой интернет-телефонии Grandstream GXP16xx (серия 1610/1615/1620/1625/1628/1630) сочетает простоту использования, поддержку двух независимых аккаунтов и расширенные функции конференц-связи, делая её универсальным выбором для повседневной работы.
Офисный телефон с поддержкой интернет-телефонии работает на базе операционной системы Linux, что обеспечивает стабильность и безопасность соединения. Чёткий ЖК-дисплей с разрешением 132×48 пикселей отображает информацию о вызовах, контактах и настройках, а три программируемые XML-клавиши позволяют настроить быстрый доступ к часто используемым функциям. Поддержка двух портов Ethernet 10/100 Мбит/с позволяет подключить телефон в цепочку с компьютером, экономя место в сетевой инфраструктуре.
Устройство поддерживает встроенную трёхстороннюю конференц-связь, качественную передачу голоса с подавлением эха и совместимость с АТС Grandstream UCM. Офисный телефон с поддержкой интернет-телефонии легко настраивается как через меню на корпусе, так и через веб-интерфейс, что удобно как для начинающих пользователей, так и для системных администраторов. Компактный дизайн и надёжная конструкция делают эту серию телефонов популярным выбором для рабочих мест, ресепшенов и домашних офисов.
Меры предосторожности и важные предупреждения
Для безопасной эксплуатации и корректной работы офисного телефона с поддержкой интернет-телефонии соблюдайте следующие правила.
Важно: экстренные вызовы и ответственность пользователя
⚠️ Критическое предупреждение: телефоны серии Grandstream GXP16xx не сконфигурированы по умолчанию для поддержки экстренных вызовов (полиция, скорая помощь, пожарная служба).
- ✖️ Вы несёте полную ответственность за подключение SIP-совместимой службы интернет-телефонии и правильную настройку устройства
- ✖️ Обязательно тестируйте конфигурацию для обеспечения доступа к экстренным службам
- ✖️ При невозможности гарантировать работу экстренных вызовов через интернет-телефонию используйте традиционную проводную или беспроводную связь для таких целей
- ✖️ Производитель Grandstream не несёт ответственности за ущерб, связанный с недоступностью экстренных служб через данное устройство
★ Технические меры предосторожности:
- ✖️ Не отключайте питание во время загрузки или обновления ПО (мигающие светодиоды) — это может повредить прошивку
- ✖️ Используйте только оригинальный блок питания 5 В из комплекта — сторонние адаптеры могут вывести устройство из строя
- ✖️ Не подвергайте телефон воздействию влаги, экстремальных температур или прямых солнечных лучей

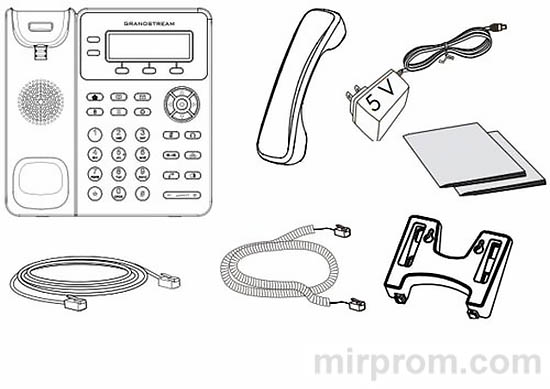

Комплектация и элементы управления
Перед началом использования убедитесь в наличии всех компонентов комплекта.
| Компонент | Количество |
|---|---|
| Телефонный аппарат (базовый блок) | 1 шт. |
| Телефонная трубка | 1 шт. |
| Источник питания 5 В | 1 шт. |
| Краткое руководство по установке / лицензия GPL | 1 шт. |
| Ethernet-кабель | 1 шт. |
| Телефонный шнур (трубка ↔ база) | 1 шт. |
| Подставка для настольной установки | 1 шт. |
Расположение кнопок и индикаторов на корпусе
Основные элементы управления офисного телефона с поддержкой интернет-телефонии:
- → Линейные клавиши (1–2): выбор активного SIP-аккаунта / линии
- → Кнопка «Сообщение»: доступ к голосовой почте
- → Кнопка «Телефонная книга»: быстрый поиск контактов
- → Цифровая клавиатура: набор номера и навигация по меню
- → Программируемые XML-клавиши (3 шт.): настраиваемые функции
- → Кнопка «Menu/OK»: вход в меню и подтверждение выбора
- → Навигационные клавиши (↑↓←→): перемещение по пунктам меню
- → Кнопки вызова: «Громкоговоритель», «Гарнитура», «Конференция», «Переадресация», «Удержание», «Отключить звук»
- → Индикатор сообщения (MWI): мигающий красный свет — новая голосовая почта

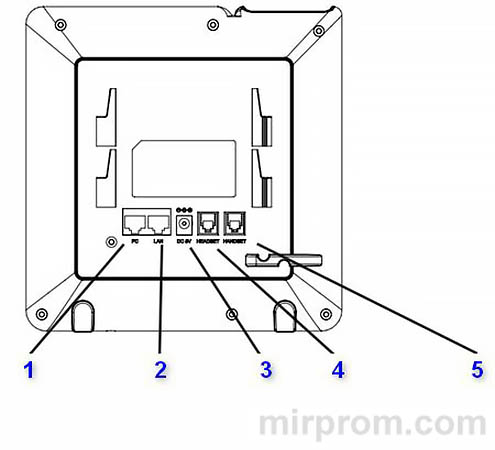

Назначение портов и разъёмов
- → Порт PC: подключение компьютера для организации сетевой цепочки
- → Порт LAN: подключение к сетевому коммутатору или роутеру
- → Разъём питания: подключение адаптера 5 В (или питание через PoE для модели 1615)
- → Порт гарнитуры: подключение проводной гарнитуры 2,5 мм
- → Порт трубки: подключение телефонной трубки
Установка и монтаж: на стол или стену
Офисный телефон с поддержкой интернет-телефонии можно установить как на рабочем столе, так и закрепить на стене.

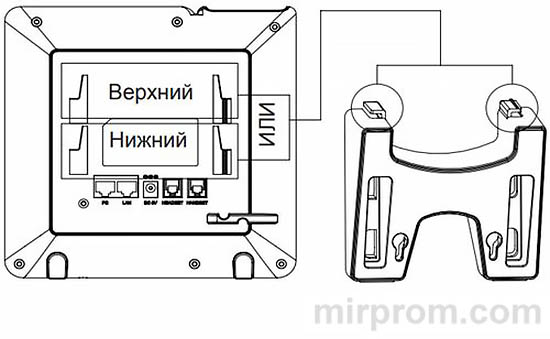

Установка подставки для настольного размещения
- → Вставьте крючки в верхней части подставки в соответствующие пазы на корпусе (верхние или нижние — по выбору)
- → Сдвиньте подставку вверх до характерного щелчка для фиксации
- → Установите телефон на ровную поверхность

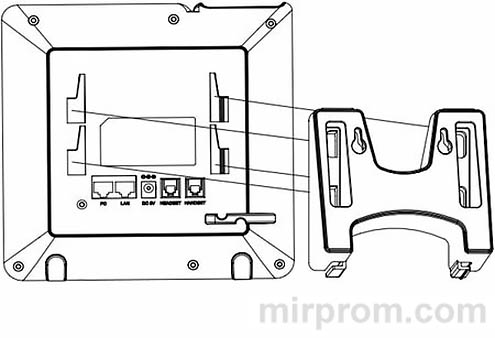

Крепление на стену с фиксацией трубки
- → Вставьте все 4 крючка настенного крепления в пазы на задней панели телефона
- → Сдвиньте крепление вверх до фиксации
- → Вытащите и поверните фиксатор в подставке для трубки — это предотвратит её падение при настенном монтаже
- → Закрепите телефон на стене с помощью подходящих дюбелей и шурупов (не входят в комплект)
⚠️ Важно: при настенном монтаже убедитесь, что кабели (трубка, питание, Ethernet) имеют достаточную длину и не натянуты.
Подключение к сети и подготовка к работе
Правильное подключение обеспечивает стабильную работу офисного телефона с поддержкой интернет-телефонии.
Подключение Ethernet и питание
- → Подключите телефонную трубку к разъёму HANDSET на базе с помощью спирального шнура
- → Подключите Ethernet-кабель: порт LAN на телефоне ↔ коммутатор/роутер
- → При необходимости подключите компьютер к порту PC на телефоне (для организации цепочки)
- → Подключите адаптер питания 5 В к телефону и к розетке 220 В
- → Для модели GXP1615 возможно питание через PoE (Power over Ethernet) — в этом случае адаптер не требуется
Первая загрузка и смена языка интерфейса
- → После подачи питания на дисплее отобразится процесс загрузки или обновления ПО
- → Дождитесь отображения даты и времени — это сигнал о готовности к настройке
- → Для смены языка: нажмите «Menu» → «Preference» → «Display language» → выберите «Русский» → подтвердите

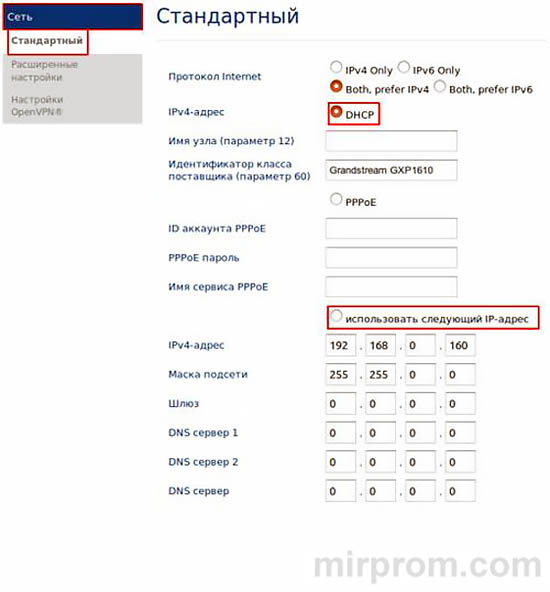

- → Настройте сетевые параметры: статический IP или получение адреса через DHCP (через меню или веб-интерфейс)
⚠️ Важно: не отключайте питание во время загрузки или обновления — это может повредить программное обеспечение и вывести устройство из строя.
Настройка офисного телефона с поддержкой интернет-телефонии: через меню и веб-интерфейс
Офисный телефон с поддержкой интернет-телефонии можно настроить двумя способами: через меню на корпусе или через веб-интерфейс.
Базовая конфигурация через меню телефона
- → Убедитесь, что телефон находится в режиме ожидания (не активен вызов)
- → Нажмите кнопку «MENU» для входа в главное меню
- → Перейдите: MENU → Config → Account 1 (или Account 2)
- → Введите параметры, полученные от вашего провайдера интернет-телефонии:
- SIP Server / Proxy: адрес сервера
- SIP User ID / Authenticate ID: ваш номер или логин
- SIP Password: пароль аккаунта
- Outbound Proxy: исходящий прокси (если требуется)
- → Сохраните настройки и проверьте регистрацию аккаунта (индикатор линии должен гореть зелёным)
Расширенная настройка через веб-браузер
- → Узнайте IP-адрес телефона: «Menu» → «Status» → «Network Status»

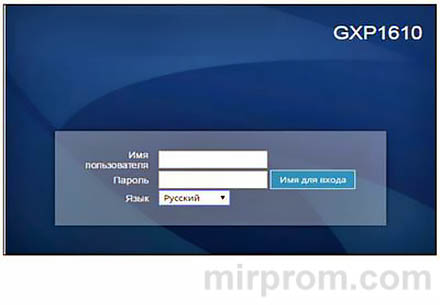

- → Откройте браузер на компьютере в той же сети и введите адрес телефона в строку адреса
- → Авторизуйтесь: логин «admin», пароль «123» (по умолчанию| рекомендуется сменить)
- → Перейдите в раздел «Accounts» → «Account 1» → «General Settings» и введите:
- Account Name / SIP User ID / Authenticate ID: ваш номер
- Password: пароль аккаунта

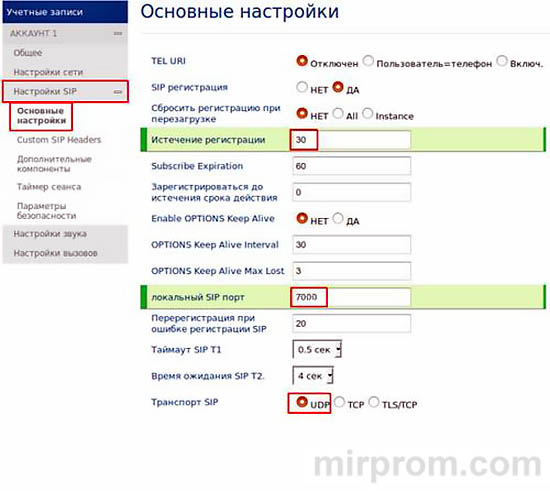

- → В разделе «SIP Settings» → «Basic Settings» настройте:
- Local SIP Port: порт >5070, уникальный для каждого устройства в сети
- Primary SIP Server: адрес вашего SIP-провайдера
- → В разделе «Security Settings» установите «Accept Incoming SIP from Proxy Only» → «Yes» для повышения безопасности
- → В разделе «Settings» → «Basic Settings» задайте уникальный Local RTP Port (>5004, не совпадающий с SIP-портом)

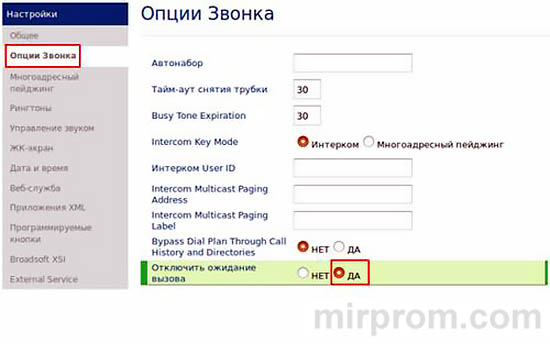

- → В разделе «Call Settings» → «Call Options» установите «Disable Call Waiting» → «Yes» при необходимости
- → Нажмите «Save and Apply» после каждого изменения
⚠️ Важно: значения «Local SIP Port» и «Local RTP Port» должны быть уникальными для каждого устройства в одной сети — это предотвращает конфликты портов.
Смена пароля и обновление ПО

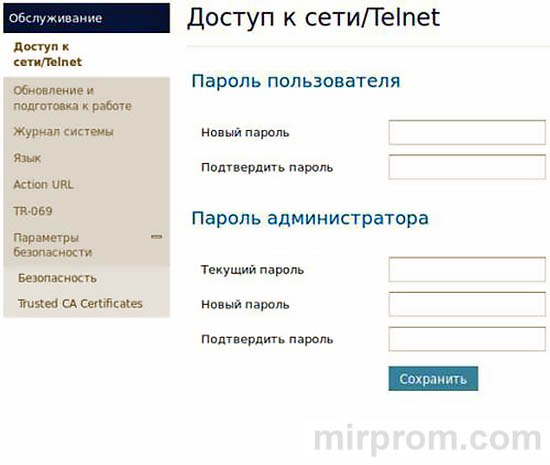

★ Смена пароля доступа к веб-интерфейсу:
- → Перейдите: «Maintenance» → «Access Network/Telnet»
- → Введите текущий и новый пароль для пользователя «admin»
- → Сохраните изменения

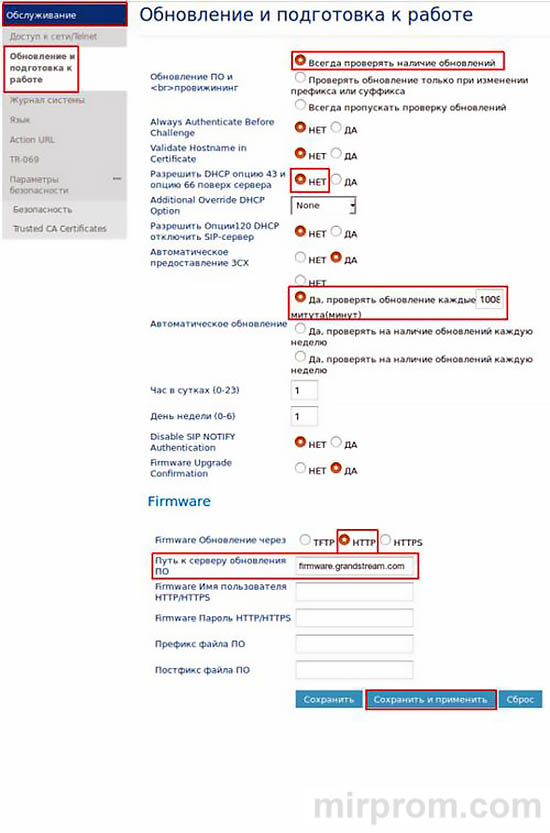

★ Обновление программного обеспечения:
- → Перейдите: «Maintenance» → «Upgrade and Provisioning»
- → Укажите URL сервера прошивки или загрузите файл вручную
- → Нажмите «Upgrade» и дождитесь завершения процесса
⚠️ Внимание: во время обновления не отключайте питание и интернет — это может повредить устройство.
Основные функции: звонки, удержание, переадресация, конференция
Офисный телефон с поддержкой интернет-телефонии поддерживает все базовые и расширенные функции телефонии.
Совершение и приём вызовов
★ Совершение вызова:
- → Снимите трубку, нажмите кнопку «Громкоговоритель» или свободную линейную клавишу
- → Дождитесь гудка (индикатор линии загорится зелёным)
- → Наберите номер с цифровой клавиатуры
- → Нажмите кнопку «Отправить» или «#» для начала вызова
★ Приём вызова:
- → При одном входящем: снимите трубку, нажмите «Громкоговоритель» или мигающую линейную клавишу
- → При нескольких вызовах: новый звонок переведёт текущий на удержание| переключайтесь между линиями нажатием соответствующей клавиши
★ Завершение вызова:
- → Нажмите кнопку «Завершить» или положите трубку
Удержание, переадресация и трёхсторонняя конференция
★ Удержание / возврат к вызову:
- → Удержание: нажмите кнопку «Удержание» — линия замигает
- → Возврат: нажмите мигающую линейную клавишу для возобновления разговора
★ Переадресация вызова:
| Тип | Действие |
|---|---|
| Безусловная (сразу) | Нажмите «Переадресация» → введите номер → «Отправить» |
| Условная (после ответа) | Примите вызов → нажмите свободную линию для нового вызова → после соединения нажмите «Передача» → выберите удерживаемую линию |
★ Трёхсторонняя конференция:
- → Во время разговора нажмите кнопку «Конференция»
- → Наберите номер третьего участника → «Отправить»
- → После соединения нажмите «Вызов Конференции» для объединения всех сторон
- → Удержание конференции: кнопка «Удержание» ставит всех на удержание| «Возвр.Конф» возвращает к групповому разговору
- → Завершение: инициатор конференции вешает трубку — конференция завершается для всех
★ Голосовая почта:
- → Мигающий красный индикатор MWI = новое сообщение
- → Нажмите кнопку «Сообщение» для доступа к голосовой почте
- → Следуйте подсказкам IVR-системы
- → Для каждого аккаунта укажите «Voice Mail User ID» в настройках аккаунта
★ Дополнительные функции:
- → Отключить микрофон: кнопка «Отключить звук» (иконка перечёркнутого микрофона)
- → Регулировка громкости: кнопка «Громкость» в режиме ожидания (для звонка) или во время вызова (для разговора)
- → Повторный набор: кнопка «Повтор» (выполняется с того аккаунта, с которого был последний вызов)
Обслуживание, обновление ПО и устранение неполадок
Регулярное обслуживание обеспечивает стабильную работу офисного телефона с поддержкой интернет-телефонии.
★ Рекомендации по эксплуатации:
- ✓ Периодически проверяйте актуальность прошивки и обновляйте при необходимости
- ✓ Очищайте корпус и трубку сухой мягкой тканью| избегайте жидкостей и растворителей
- ✓ Проверяйте надёжность подключения кабелей и фиксацию трубки в держателе
- ✓ При длительном простое отключайте питание для экономии энергии
★ Типичные проблемы и решения:
| Проблема | Возможная причина | Решение |
|---|---|---|
| Нет регистрации аккаунта | Неверные данные SIP| проблема с сетью | Проверьте логин/пароль| убедитесь, что телефон получил IP-адрес| проверьте доступность SIP-сервера |
| Нет звука в вызове | Неправильные настройки RTP| блокировка портов | Проверьте уникальность Local RTP Port| убедитесь, что фаервол не блокирует UDP-порты |
| Телефон не загружается | Повреждение прошивки| сбой питания при обновлении | Попробуйте сброс к заводским настройкам| при необходимости обратитесь в сервис |
| Не работает веб-интерфейс | Неверный пароль| блокировка доступа | Сбросьте пароль через меню телефона| проверьте, что компьютер в той же подсети |
| Мигает индикатор линии | Входящий вызов| ожидание второго вызова | Примите или отклоните вызов| настройте «Call Waiting» при необходимости |
★ Сброс к заводским настройкам:
- → Через меню: «Menu» → «Settings» → «Factory Reset» → подтвердить
- → Аппаратно: удерживайте кнопку «✓» (под дисплеем) при подаче питания ~10 секунд
- → ⚠️ Внимание: сброс удалит все настройки аккаунтов и сети — выполняйте только при необходимости
Технические характеристики и совместимость
Офисный телефон с поддержкой интернет-телефонии сочетает функциональность, надёжность и простоту использования.
| Параметр | Значение |
|---|---|
| Операционная система | Linux (встроенная) |
| Поддерживаемые аккаунты | 2 независимых SIP-аккаунта |
| Одновременные вызовы | До 2 (по одному на аккаунт) |
| Дисплей | Графический ЖК, 132×48 пикселей |
| Программируемые клавиши | 3 XML-клавиши с контекстным отображением |
| Сетевые интерфейсы | 2× Ethernet 10/100 Мбит/с (порт PC + порт LAN) |
| Поддержка PoE | Только для модели GXP1615 |
| Аудиокодеки | G.711 μ/a, G.722, G.726, G.729A/B, iLBC |
| Качество голоса | Подавление эха, подавление шума, комфортный шум |
| Конференц-связь | Встроенная трёхсторонняя конференция |
| Безопасность | TLS, SRTP, HTTPS, защита от атак |
| Питание | 5 В постоянного тока (адаптер в комплекте)| PoE (только 1615) |
| Рабочая температура | 0…+40 °C |
| Габариты | Компактный настольный/настенный корпус |
| Совместимость | Grandstream UCM, Asterisk, FreePBX, 3CX и другие SIP-совместимые АТС |
♻️ Утилизация: устройство содержит электронные компоненты. Не выбрасывайте офисный телефон с поддержкой интернет-телефонии с бытовыми отходами — сдавайте в специализированные пункты приёма электроники для безопасной переработки.
