Что такое мембранный газовый счётчик с предоплатной системой Gallus Itron и его преимущества
Надёжный прибор для учёта потребления газа с функцией предоплаты — это современное решение для контроля расходов и удобства расчётов в быту. Мембранный газовый счётчик с предоплатной системой Gallus Itron сочетает проверенную конструкцию с интеллектуальными функциями: смарт-карта для пополнения баланса, ЖК-дисплей для отображения данных и автоматическая защита от утечек, делая его подходящим выбором для квартир, домов и небольших коммерческих объектов.
Мембранный газовый счётчик с предоплатной системой работает по традиционной двухкамерной схеме: герметичные мембраны реагируют на перепад давления при движении газа, приводя в действие рычажную систему, которая передаёт движение на ролики счётного механизма. Это обеспечивает высокую точность измерений в диапазоне расхода от 0,04 до 6 м³/ч — достаточно для большинства бытовых газовых приборов: плит, колонок, котлов.
Устройство оснащено механическим сумматором для визуального контроля общего объёма и жидкокристаллическим дисплеем для отображения текущего баланса, времени, тарифов и служебной информации. Встроенный запорный клапан автоматически перекрывает подачу газа при исчерпании кредита, обнаружении утечки или попытке несанкционированного доступа — это повышает безопасность эксплуатации. Мембранный газовый счётчик с предоплатной системой рассчитан на 20 лет службы с межповерочным интервалом 10 лет, что обеспечивает долгосрочную надёжность и соответствие требованиям метрологического контроля.
Конструкция и элементы управления прибора
Перед началом использования важно ознакомиться с расположением элементов управления — это упростит эксплуатацию и настройку счётчика.

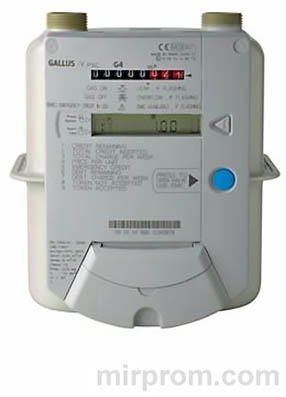

Лицевая панель: дисплей, кнопки, считыватель карт
Основные элементы управления мембранного газового счётчика с предоплатной системой:
- → Механический сумматор: отображает общий объём потреблённого газа с момента установки
- → ЖК-дисплей: показывает текущий кредит, время, дату, тарифы, служебные сообщения
- → Считыватель смарт-карт: слот для пополнения баланса и передачи настроек
- → Серая треугольная кнопка «ДИСПЛЕЙ»: циклическое переключение режимов отображения информации
- → Синяя круглая кнопка «ОТКРЫТЬ КЛАПАН / ИСПОЛЬЗОВАТЬ РК»: управление запорным клапаном и активация резервного кредита
Дисплей автоматически отключается через 1 минуту бездействия для экономии энергии — для просмотра информации достаточно кратко нажать кнопку «ДИСПЛЕЙ».
Принцип работы мембранной системы
Внутренняя конструкция мембранного газового счётчика с предоплатной системой обеспечивает точность и долговечность:
- ✓ Две герметичные измерительные камеры попеременно заполняются газом под действием мембран
- ✓ Движение мембран передаётся через рычажную систему на роликовый счётный механизм
- ✓ Электронный блок обрабатывает данные, управляет клапаном и взаимодействует со смарт-картой
- ✓ Запорный клапан с электроприводом автоматически перекрывает подачу газа при необходимости
Такая комбинация механической надёжности и электронной интеллектуальности делает мембранный газовый счётчик с предоплатной системой устойчивым к внешним воздействиям и точным в измерениях на протяжении всего срока службы.
Система кредитования: основной и резервный баланс
Мембранный газовый счётчик с предоплатной системой использует двухуровневую систему кредитов для гибкого управления платежами.
Пополнение счёта через смарт-карту
- → Вставьте смарт-карту с записанным кредитом в считыватель на лицевой панели счётчика

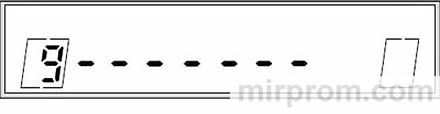

- → Дождитесь завершения считывания: на дисплее отобразится процесс загрузки данных
- → При успешной операции счётчик издаст два звуковых сигнала и покажет записанную сумму (например, «100 руб.»)
- → Извлеките карту из слота только после полного завершения процесса
⚠️ Важно: не извлекайте карту до появления подтверждающего сообщения — преждевременное извлечение может привести к ошибке записи. Если на дисплее появилось сообщение об ошибке считывания — обратитесь в обслуживающую организацию.
Использование резервного кредита
Резервный кредит — это страховая сумма, которую можно активировать при исчерпании основного баланса:

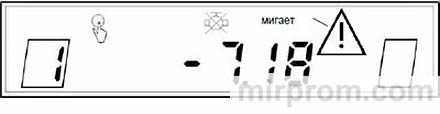

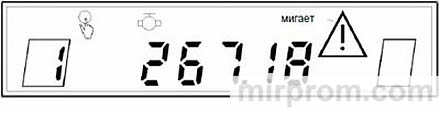

- ★ Индикатор в виде треугольника с восклицательным знаком начинает мигать, когда основной кредит подходит к концу
- ★ Для активации: вставьте смарт-карту → кратко нажмите синюю кнопку «ОТКРЫТЬ КЛАПАН / ИСПОЛЬЗОВАТЬ РК»
- ★ При успешной активации счётчик издаст три звуковых сигнала, индикатор перестанет мигать, на дисплее отобразится сумма резервного кредита

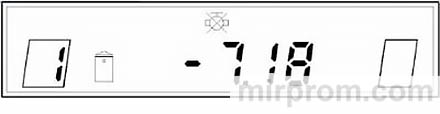

- ★ После использования резервного кредита абонент обязан возместить его сумму при следующем пополнении
После полного расходования резервного кредита запорный клапан автоматически закроется, подача газа прекратится до следующего пополнения баланса.
Управление подачей газа: запуск, блокировка, безопасность
Запорный клапан мембранного газового счётчика с предоплатной системой управляется автоматически и вручную для обеспечения безопасности.
Последовательность действий при пуске газа
- → Выключите все газовые приборы в помещении (плита, колонка, котёл)
- → Убедитесь в наличии кредита на дисплее; при отсутствии — пополните баланс через смарт-карту
- → Нажмите и удерживайте синюю кнопку «ОТКРЫТЬ КЛАПАН / ИСПОЛЬЗОВАТЬ РК» минимум 2 секунды

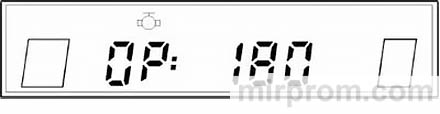

- → Дождитесь открытия клапана: счётчик начнёт 3-минутную проверку на утечку
- → Во время проверки не включайте газовые приборы — это необходимо для корректной диагностики
- → При успешной проверке можно начинать использование газового оборудования
⚠️ Если клапан не открылся после нажатия кнопки — счётчик издаст звуковой сигнал. В этом случае обратитесь в обслуживающую организацию для диагностики.
Автоматическое закрытие клапана: причины и решения
Запорный клапан автоматически перекрывает подачу газа в следующих случаях:
| Причина блокировки | Действия абонента |
|---|---|
| Исчерпан основной и резервный кредит | Пополните баланс через смарт-карту, затем откройте клапан по инструкции |
| Превышение максимального расхода (Qmax) | Убедитесь, что не включено слишком много приборов одновременно; откройте клапан после устранения причины |
| Обнаружена утечка газа | Немедленно проветрите помещение, не используйте открытый огонь; если приборы выключены, а утечка обнаружена — сообщите в службу поддержки |
| Попытка вскрытия или вмешательства в работу | Не пытайтесь ремонтировать счётчик самостоятельно; обратитесь в лицензированную организацию |
Абонент может самостоятельно открыть клапан только в первых трёх случаях. При блокировке из-за вмешательства в работу устройства требуется сервисное обслуживание.
Просмотр информации на ЖК-дисплее
ЖК-дисплей мембранного газового счётчика с предоплатной системой отображает различную информацию в циклическом режиме.
Режимы отображения: кредит, время, тарифы, потребление
Для просмотра информации нажмите серую треугольную кнопку «ДИСПЛЕЙ». Экраны переключаются последовательно:
| Режим дисплея | Отображаемая информация | Пример |
|---|---|---|
| Текущий кредит | Остаток основного баланса | «100.00 руб.» |

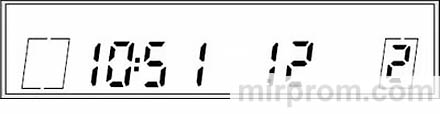

| Время и тариф | Текущее время + код тарифной ставки | «10:51:12 / Тариф 2» |

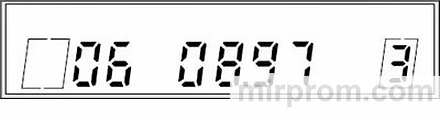

| Дата и тариф | Текущая дата + код тарифной ставки | «06.08.1997 / Тариф 3» |

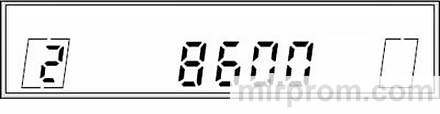

| Общий введённый кредит | Сумма всех пополнений с момента установки | «860 руб.» |
| Общее потребление | Суммарный объём газа по всем тарифам | «888 м³» |
| Тарифная ставка | Цена за 1 м³ газа для текущего тарифа | «5.50 руб./м³» |
Дисплей автоматически гаснет через 1 минуту бездействия — для повторного просмотра нажмите кнопку «ДИСПЛЕЙ». Это экономит заряд встроенных батарей и продлевает срок их службы.
Функции безопасности: обнаружение утечек, защита от вмешательства
Мембранный газовый счётчик с предоплатной системой оснащён многоуровневой защитой для безопасной эксплуатации.
★ Автоматические функции безопасности:
- ✓ Проверка на утечку при каждом открытии клапана: 3-минутный мониторинг расхода при выключенных приборах
- ✓ Защита от превышения расхода: автоматическое отключение при превышении Qmax (6 м³/ч)
- ✓ Защита от вскрытия: блокировка при попытке несанкционированного доступа к внутренним компонентам
- ✓ Контроль целостности: самодиагностика электроники и механических узлов
★ Рекомендации для пользователя:
- ✖️ Не пытайтесь открывать корпус счётчика — это приведёт к автоматической блокировке
- ✖️ Не используйте газовые приборы во время 3-минутной проверки на утечку
- ✖️ При обнаружении запаха газа немедленно проветрите помещение и обратитесь в аварийную службу
- ✖️ Регулярно проверяйте индикацию на дисплее для своевременного пополнения баланса
Если при проверке на утечку все приборы выключены, но счётчик сигнализирует об утечке — это может указывать на повреждение газопровода после счётчика. Немедленно сообщите об этом в обслуживающую организацию.
Обслуживание: срок службы, поверка, замена батареек
Регулярное обслуживание обеспечивает точность измерений и долговечность мембранного газового счётчика с предоплатной системой.
Срок службы и поверка
| Параметр | Значение |
|---|---|
| Срок службы | 20 лет (при соблюдении условий эксплуатации) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок | 1,5 года с покупки или 1 год с ввода в эксплуатацию |
| Условия гарантии | Отсутствие механических повреждений, правильная установка и эксплуатация |
⚠️ Важно: в течение межповерочного интервала запрещено вмешательство в прибор с целью ремонта или технического обслуживания. Все работы должны выполняться лицензированными специалистами с последующим опломбированием.
Замена батареек
Мембранный газовый счётчик с предоплатной системой питается от двух литиевых батареек XENO Energy XL-145F напряжением 3,6 В каждая:
- ★ Основная батарея: питает клапан, процессор, считыватель карт и дисплей; срок службы ~10 лет при ≤2 операциях открытия/закрытия клапана в месяц
- ★ Резервная батарея: активируется при исчерпании основной; обеспечивает аналогичный срок службы при ≤1 операции в месяц
⚠️ Замена батареек выполняется только в специализированной мастерской:
- → Счётчик доставляется в лицензированный сервисный центр
- → Специалист открывает отсек батарей, отпаивает старые элементы
- → Новые батарейки впаиваются методом точечной пайки (для исключения перегрева)
- → После замены корпус пломбируется, данные заносятся в паспорт прибора
Не пытайтесь заменить батарейки самостоятельно — это нарушит целостность пломб, аннулирует гарантию и может повредить электронику счётчика.
Устранение неполадок и частые вопросы
Даже при аккуратном использовании могут возникать типичные ситуации. Ниже — решения наиболее распространённых проблем.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Дисплей не включается | Разряжены батареи; сбой электроники | Обратитесь в сервисный центр для диагностики и замены батарей |
| Ошибка считывания смарт-карты | Повреждена карта; загрязнён считыватель; сбой записи | Очистите контакты карты мягкой тканью; повторите операцию; при сохранении ошибки — обратитесь в обслуживающую организацию |
| Клапан не открывается после нажатия кнопки | Нет кредита; неисправность клапана; блокировка безопасности | Проверьте баланс; убедитесь, что нет активных тревог; при сохранении проблемы — вызовите специалиста |
| Счётчик постоянно сигнализирует об утечке | Реальная утечка в газопроводе; неисправность датчиков | Проветрите помещение; выключите все приборы; если сигнал сохраняется — немедленно сообщите в аварийную службу |
| Дисплей показывает неверные данные | Сбой памяти; повреждение дисплея | Перезагрузите счётчик (если предусмотрено); при сохранении ошибки — обратитесь в сервис |
| Не отображается информация о тарифах | Не записаны тарифные настройки на смарт-карте | Обратитесь в обслуживающую организацию для обновления тарифной информации |
Если проблема не решается стандартными методами — прекратите самостоятельные попытки ремонта и обратитесь в лицензированную сервисную организацию. Несанкционированное вмешательство может привести к потере гарантии и нарушению безопасности эксплуатации.
Технические характеристики и комплектация
Мембранный газовый счётчик с предоплатной системой сочетает точность, надёжность и интеллектуальные функции.
| Параметр | Значение |
|---|---|
| Тип прибора | Мембранный газовый счётчик с предоплатной системой |
| Диапазон расхода | 0,04 – 6 м³/ч |
| Максимальный расход (Qmax) | 6 м³/ч |
| Принцип измерения | Двухкамерная мембранная система с рычажной передачей |
| Тип дисплея | Жидкокристаллический (ЖК) + механический сумматор |
| Интерфейс пользователя | 2 кнопки: «ДИСПЛЕЙ» (серая), «ОТКРЫТЬ КЛАПАН» (синяя) |
| Считыватель карт | Встроенный слот для смарт-карт предоплаты |
| Запорный клапан | Электроприводной, автоматическое управление |
| Питание | 2 × литиевые батареи XENO Energy XL-145F, 3,6 В |
| Срок службы батарей | ~10 лет (основная), ~10 лет (резервная) |
| Срок службы прибора | 20 лет |
| Межповерочный интервал | 10 лет |
| Рабочая температура | От -10 до +40 °С (уточните в паспорте модели) |
| Класс точности | Соответствует требованиям метрологического контроля РФ |
| Защита | От утечек, превышения расхода, вскрытия, вмешательства |
В комплект поставки обычно входит:
- ✔ Газовый счётчик Gallus Itron с предустановленными батареями
- ✔ Смарт-карта для предоплаты (пустая или с начальным кредитом)
- ✔ Паспорт прибора с инструкцией и гарантийным талоном
- ✔ Крепёжные элементы для монтажа (при необходимости)
♻️ Утилизация: прибор содержит электронные компоненты и литиевые батареи. Не выбрасывайте мембранный газовый счётчик с предоплатной системой с бытовыми отходами — сдавайте в специализированные пункты приёма электроники и элементов питания для безопасной переработки. Смарт-карты также подлежат утилизации как электронные носители информации.
