Kebidumei QUARTZ TACH/HOUR METER Инструкция лодочного тахометра

Что такое универсальный тахометр для лодочных моторов и бензоинструмента Kebidumei QUARTZ TACH/HOUR METER и его преимущества

Компактный индукционный измеритель оборотов с функцией учёта наработки — это практичное решение для контроля состояния двигателя и своевременного проведения технического обслуживания. Лодочный тахометр с функцией счётчика моточасов Kebidumei QUARTZ TACH/HOUR METER разработан специально для установки на двухтактные и четырёхтактные моторы с числом цилиндров не более двух, включая лодочные двигатели, скутеры, бензопилы, триммеры и другой бензоинструмент.

Универсальный тахометр для лодочных моторов и бензоинструмента работает по бесконтактному индукционному принципу: сигнальный провод, намотанный на высоковольтный провод свечи зажигания, считывает импульсы искрообразования без вмешательства в электрическую схему двигателя. Это обеспечивает простоту установки и надёжность работы в условиях вибрации, влажности и перепадов температур.

Лодочный тахометр с функцией счётчика моточасов оснащён высококонтрастным 7-сегментным ЖК-дисплеем с диагональю 8 мм, который чётко отображает текущие обороты двигателя (0–30000 об/мин) и накопленные моточасы (до 999,99 ч). Встроенная литиевая батарея обеспечивает непрерывную работу не менее 4 лет без замены, а класс защиты IP67 гарантирует устойчивость к попаданию пыли и кратковременному погружению в воду. Четыре программируемых режима работы позволяют адаптировать лодочный тахометр с функцией счётчика моточасов под различные типы систем зажигания, делая устройство универсальным для широкого спектра двигателей.

Технические характеристики и функциональные возможности

Перед установкой важно ознакомиться с ключевыми параметрами устройства — это поможет правильно настроить лодочный тахометр с функцией счётчика моточасов и обеспечить точность измерений.

Диапазон измерений и точность отображения данных

Лодочный тахометр с функцией счётчика моточасов обеспечивает точный контроль работы двигателя:

• ✓ Диапазон 0–30000 об/мин покрывает обороты большинства маломерных двигателей и бензоинструмента
• ✓ Точность ±10 об/мин позволяет отслеживать малейшие изменения в работе двигателя
• ✓ Счётчик моточасов с точностью до 0,01 ч помогает точно планировать интервалы технического обслуживания
• ✓ Дискретность обновления 1–3 секунды обеспечивает плавное отображение оборотов без задержек

При выключенном двигателе дисплей автоматически переключается на отображение накопленных моточасов — это позволяет контролировать наработку без необходимости запуска мотора.

Защита от внешних воздействий и рабочий температурный диапазон

Конструкция лодочного тахометра с функцией счётчика моточасов рассчитана на эксплуатацию в сложных условиях:

• ★ Класс защиты IP67: полная защита от пыли и кратковременное погружение в воду на глубину до 1 м
• ★ Рабочий диапазон –30…+85 °C: стабильная работа в зимних и летних условиях
• ★ Стойкость к вибрации 10–75 Гц: надёжное крепление и герметичный корпус предотвращают повреждения от тряски
• ★ Встроенная литиевая батарея с низким саморазрядом: работа до 4 лет без замены элемента питания

Эти характеристики делают лодочный тахометр с функцией счётчика моточасов подходящим выбором для морской эксплуатации, работы в полевых условиях и использования на мобильной технике.

Комплектация и элементы управления устройством

Перед установкой убедитесь в наличии всех компонентов комплекта и ознакомьтесь с расположением элементов управления.

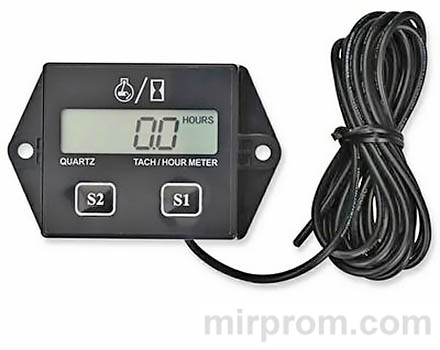

ЖК-дисплей и назначение кнопок S1/S2

Управление лодочным тахометром с функцией счётчика моточасов осуществляется через две многофункциональные кнопки:

• → Кнопка S1: выбор режима работы, настройка параметров, обнуление счётчиков
• → Кнопка S2: переключение сегментов при настройке, активация сервисного таймера
• → ЖК-дисплей: отображение оборотов двигателя, моточасов, сервисных уведомлений и режимов

Комбинации нажатий кнопок позволяют выполнять все настройки без дополнительных инструментов или подключения к внешним устройствам.

Сигнальный провод и особенности подключения

Штатный сигнальный провод длиной 1,7 м обеспечивает гибкость при монтаже:

• ✓ Провод наматывается на высоковольтный провод свечи зажигания (5–10 витков)
• ✓ Индуктивный принцип работы исключает электрический контакт с системой зажигания
• ✓ Экранированная конструкция минимизирует влияние помех от других электроцепей
• ✓ Прочная изоляция выдерживает воздействие топлива, масла и ультрафиолета

⚠️ Важно: не обрезайте и не удлиняйте сигнальный провод без необходимости — это может снизить чувствительность датчика и точность измерений.

Установка и подключение тахометра к двигателю

Правильный монтаж обеспечивает стабильную работу лодочного тахометра с функцией счётчика моточасов и точность измерений.

Монтаж корпуса и прокладка сигнального провода

1. → Выберите место установки: панель приборов, рулевая колонка или другое удобное место с хорошей видимостью дисплея
2. → Закрепите корпус тахометра с помощью комплектных крепёжных элементов
3. → Проложите сигнальный провод к высоковольтному проводу свечи зажигания, избегая острых кромок и движущихся частей
4. → Намотайте сигнальный провод на высоковольтный провод свечи (5–10 плотных витков)
5. → Зафиксируйте провод изоляционной лентой или стяжками для предотвращения смещения
6. → Убедитесь, что дисплей хорошо виден с рабочего места оператора

Лодочный тахометр с функцией счётчика моточасов не требует подключения к бортовой сети — встроенная батарея обеспечивает полную автономность устройства.

Типы систем зажигания и выбор режима работы

Перед настройкой определите тип системы зажигания вашего двигателя — от этого зависит выбор правильного режима работы лодочного тахометра с функцией счётчика моточасов.

Настройка режимов работы: выбор типа двигателя

Лодочный тахометр с функцией счётчика моточасов поддерживает четыре режима работы для совместимости с различными типами двигателей.

Режим 01: двухтактные двигатели с двухискровой катушкой

★ Применение: двухтактные двухцилиндровые лодочные моторы с одноканальной системой зажигания, где одна двухискровая катушка подаёт импульс на обе свечи одновременно (2 искры за 1 оборот маховика).

1. → Нажмите и удерживайте кнопку S1 в течение 4 секунд
2. → На дисплее начнут последовательно отображаться значения режимов: 01, 02, 03, 04
3. → Отпустите кнопку, когда на дисплее появится «01»
4. → Дисплей будет мигать 8–10 секунд, затем перейдёт в режим отображения моточасов

В этом режиме лодочный тахометр с функцией счётчика моточасов корректно рассчитывает обороты, учитывая двойную частоту искрообразования.

Режим 02: классические двухтактные двигатели

★ Применение: классические двухтактные двигатели с раздельными катушками зажигания (1 искра на свечу за 1 оборот маховика).

1. → Удерживайте кнопку S1 4 секунды для входа в меню выбора режима
2. → Дождитесь отображения «02» на дисплее и отпустите кнопку
3. → Подтверждение: дисплей мигнёт и вернётся к отображению моточасов

Это наиболее распространённый режим для маломерных лодочных моторов, бензопил, триммеров и другого двухтактного бензоинструмента.

Режим 03: четырёхтактные двигатели с распределителем

★ Применение: классические четырёхтактные двигатели с распределителем зажигания (1 искра на свечу за 2 оборота маховика).

1. → Войдите в меню выбора режима удержанием S1 (4 секунды)
2. → Выберите значение «03» и отпустите кнопку
3. → Дождитесь завершения мигания дисплея (8–10 секунд)

В этом режиме лодочный тахометр с функцией счётчика моточасов учитывает удвоенный цикл работы четырёхтактного двигателя для точного расчёта оборотов.

Режим 04: только счётчик моточасов

★ Применение: когда функция тахометра не требуется, и нужно отображать только накопленные моточасы.

1. → Удерживайте кнопку S1 4 секунды для входа в меню
2. → Выберите значение «04» и отпустите кнопку
3. → Функция тахометра отключится — на дисплее будет отображаться только счётчик моточасов

При работающем двигателе в этом режиме сегменты дисплея будут мигать, напоминая, что режим тахометра отключен, но учёт моточасов продолжается.

Функция сервисного таймера: установка и сброс интервалов ТО

Лодочный тахометр с функцией счётчика моточасов помогает планировать техническое обслуживание с помощью программируемого сервисного таймера.

Установка времени до следующего обслуживания

1. → Нажмите и удерживайте кнопку S2 в течение 4 секунд — на дисплее появится надпись «SERVICE»
2. → Удерживайте кнопку S1 для изменения значения в активном сегменте дисплея (0–9)
3. → Кратковременно нажимайте кнопку S2 для переключения между сегментами:
   • Первый сегмент: десятые доли часа (0,1 ч)
   • Второй сегмент: единицы часов (1 ч)
   • Третий сегмент: десятки часов (10 ч)
   • Четвёртый сегмент: сотни часов (100 ч)
   • Пятый сегмент: тысячи часов (1000 ч)
4. → Установите желаемый интервал (например, 50,0 ч для частого ТО или 100,0 ч для стандартного)
5. → Не нажимайте кнопки 14–16 секунд — настройки сохранятся автоматически

Рекомендуемые интервалы: 25–50 ч для интенсивной эксплуатации, 100 ч для стандартного обслуживания, 200+ ч для лёгких условий работы.

Уведомление о необходимости ТО и сброс таймера

★ Активация отсчёта:

1. → Одновременно нажмите и удерживайте кнопки S1 и S2 в течение 4 секунд
2. → На дисплее появятся два сегмента с изменяющимися значениями 00–09
3. → Прибор автоматически перейдёт в режим отображения моточасов и начнёт отсчёт до сервисного интервала

★ Уведомление о ТО:

• → При достижении установленного интервала на дисплее появится надпись «SERVICE»
• → Это сигнал о необходимости проведения технического обслуживания двигателя

★ Просмотр остатка времени:

• → Удерживайте кнопку S2 4 секунды для отображения текущего остатка до следующего ТО

★ Сброс таймера после ТО:

1. → При отображении «SERVICE» одновременно удерживайте кнопки S1 и S2 в течение 20 секунд
2. → Таймер сбросится и автоматически установится на ранее запрограммированный интервал
3. → Отсчёт начнётся заново с текущих моточасов

Работа со счётчиком моточасов: просмотр и обнуление

Счётчик моточасов лодочного тахометра с функцией счётчика моточасов накапливает данные о наработке двигателя для планирования обслуживания и оценки остаточного ресурса.

Обнуление счётчика моточасов

★ Частичное обнуление (только моточасы):

1. → Удерживайте кнопку S1 до появления на дисплее значения «05»
2. → Повторно удерживайте кнопку S1 в течение 8 секунд
3. → Счётчик моточасов обнулится, сервисный таймер сохранит настройки

★ Полное обнуление (моточасы + сервисный таймер):

1. → Удерживайте кнопку S1 до появления «05»
2. → Дождитесь отображения текущих моточасов
3. → Одновременно удерживайте кнопки S1 и S2 — появится отсчёт 00–09 и индикация «reset»
4. → Продолжайте удерживать S1 до перезагрузки тахометра
5. → Все настройки и счётчики будут сброшены к заводским значениям

⚠️ Важно: полное обнуление удаляет все накопленные данные — используйте эту функцию только при замене двигателя или после капитального ремонта.

Управление подсветкой дисплея для экономии батареи

Для продления срока службы встроенной батареи при длительных перерывах в использовании:

1. → Удерживайте кнопку S1 до появления значения «05» и отпустите
2. → Дождитесь отображения «0.0» на дисплее
3. → Одновременно удерживайте кнопки S1 и S2 до смены показаний с 0.0 на 0.9
4. → Прибор перейдёт в режим самодиагностики, затем дисплей отключится через 2 секунды
5. → Для активации кратко нажмите любую кнопку

Отключение подсветки не влияет на работу счётчика моточасов и сервисного таймера — данные сохраняются в энергонезависимой памяти.

Эксплуатация, хранение и замена элемента питания

Регулярное обслуживание продлевает срок службы лодочного тахометра с функцией счётчика моточасов.

★ Рекомендации по эксплуатации:

• ✓ Протирайте корпус и дисплей мягкой влажной тканью| избегайте абразивов и растворителей
• ✓ Проверяйте надёжность крепления сигнального провода перед каждым сезоном
• ✓ Храните устройство в сухом месте при температуре 0…+40 °C при длительном простое
• ✓ Избегайте длительного воздействия прямых солнечных лучей на дисплей

★ Замена элемента питания:

• → Встроенная литиевая батарея рассчитана на ≥4 лет непрерывной работы
• → При значительном снижении яркости дисплея или нестабильной работе обратитесь в сервисный центр
• → Не пытайтесь заменить батарею самостоятельно — корпус герметичен, вскрытие нарушит защиту IP67

⚠️ Важные предупреждения:

• ✖️ Не подвергайте устройство воздействию открытого огня, экстремальных температур или агрессивных химических сред
• ✖️ Не разбирайте корпус — внутри нет обслуживаемых пользователем компонентов
• ✖️ При попадании солёной воды промойте устройство пресной водой и высушите перед использованием

Полные технические параметры и совместимость

Лодочный тахометр с функцией счётчика моточасов сочетает точность, надёжность и универсальность.

★ Рекомендуемые типы двигателей:

• ✓ Лодочные моторы (двухтактные и четырёхтактные, до 2 цилиндров)
• ✓ Скутеры и мопеды с двухтактными двигателями
• ✓ Бензопилы, триммеры, мотоблоки, генераторы
• ✓ Другой бензоинструмент с искровым зажиганием

♻️ Утилизация: устройство содержит литиевую батарею и электронные компоненты. Не выбрасывайте лодочный тахометр с функцией счётчика моточасов с бытовыми отходами — сдавайте в специализированные пункты приёма электроники и элементов питания для безопасной переработки.

Компактный индукционный измеритель оборотов с функцией учёта наработки — это практичное решение для контроля состояния двигателя и своевременного проведения технического обслуживания. При соблюдении рекомендаций по установке, настройке и эксплуатации лодочный тахометр с функцией счётчика моточасов обеспечит годы стабильной работы, помогая точно отслеживать обороты двигателя и планировать сервисные интервалы. Четыре программируемых режима, защита IP67, встроенная батарея на 4+ года и интуитивное управление двумя кнопками делают модель привлекательным выбором для владельцев лодок, бензоинструмента и мобильной техники. Лодочный тахометр с функцией счётчика моточасов — это не просто прибор, а надёжный помощник, который продлевает ресурс двигателя и экономит ваши средства за счёт своевременного обслуживания.
