Корпус ARDOR GAMING Rare M2 Инструкция

Сборка игрового ПК — это как конструктор для взрослых. Только вместо кубиков — видеокарта, процессор, блок питания. И от того, насколько удобно всё разместится, зависит не только эстетика, но и температура компонентов под нагрузкой. Корпус ARDOR GAMING Rare M2 ARGB создан именно для таких задач: просторный, продуманный, с подсветкой, которая радует глаз. Давайте разберёмся, как выжать из него максимум.

Как собрать игровой ПК в корпусе Rare M2 ARGB

Подготовка рабочего места и инструментов

Перед началом сборки подготовьте: крестовую отвёртку, антистатический браслет (или просто заземлитесь, коснувшись батареи), чистую поверхность. Выньте ARDOR GAMING Rare M2 ARGB из коробки, снимите защитную плёнку со стекла — аккуратно, без рывков. Стекло закалённое, но хрупкое при точечном ударе. Это факт.

Сразу проверьте комплектацию: винты для материнской платы (37 шт.), для HDD (8 шт.), для БП (6 шт.), стойки, стяжки, медный колпачок, спикер. Если чего-то не хватает — не паникуйте. Большинство крепежа универсальное, но лучше иметь всё под рукой. Согласитесь, неприятно останавливаться на полпути.

Технические характеристики: что внутри

Габариты, материалы, совместимость

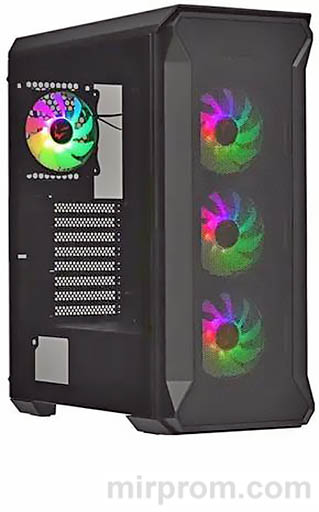

ARDOR GAMING Rare M2 ARGB — это Mid-Tower с вертикальной ориентацией материнской платы. Необычное решение, но оно освобождает место под длинную видеокарту (до 380 мм) и упрощает прокладку кабелей. Корпус стальной, с закалённым стеклом слева — видно всё, что происходит внутри, но без риска разбить при транспортировке.

Подсветка ARGB подключается через 3-pin 5V-D-G — совместима с большинством современных плат ASUS, MSI, Gigabyte. Четыре предустановленных вентилятора 120 мм уже в комплекте: тихие (до 25.3 дБ), с ресурсом 30 000+ часов. Воздушный поток 39.6 CFM на каждый — достаточно для старта, но при желании можно добавить ещё.

Установка SSD 2.5" — три способа монтажа

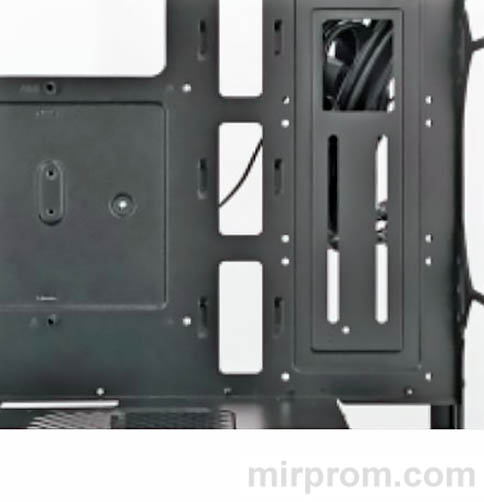

Вариант 1: на задней панели материнской платы

Самый компактный способ — закрепить SSD прямо на обратной стороне платы. Найдите отверстия под винты (1), приложите накопитель, зафиксируйте четырьмя винтами из комплекта. Кабели SATA и питания проложите по каналу за поддоном — так они не будут мешать воздушному потоку. Просто и эффективно.

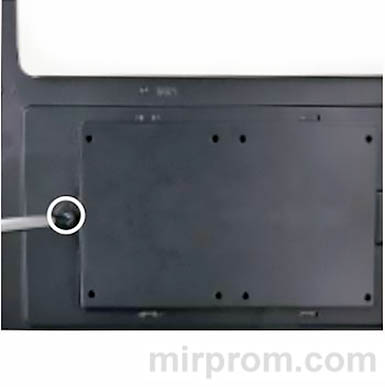

Рис. 1. Точки крепления SSD на обратной стороне поддона

Вариант 2: в специальные порты на поддоне

На лицевой стороне поддона предусмотрены три посадочных места (2) с отверстиями под винты. Установите SSD, прикрутите, подключите кабели. Преимущество: быстрый доступ без демонтажа платы. Недостаток: занимает место в основном отсеке. Выбор за вами.

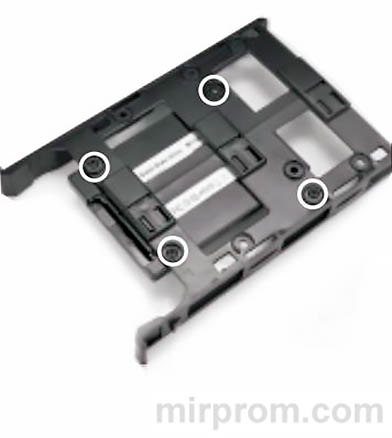

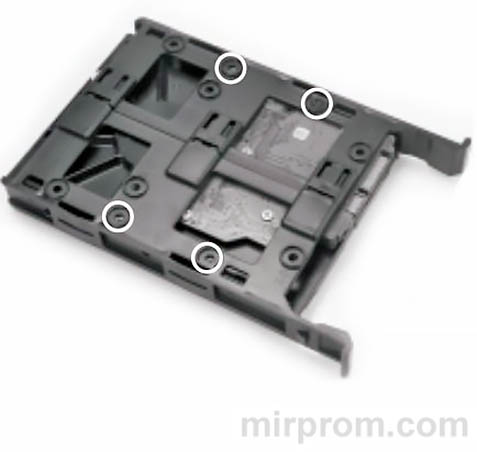

Вариант 3: в салазках для HDD

Если все основные слоты заняты, используйте адаптацию: поместите SSD в салазки от 3.5" диска, закрепите винтами, вставьте в корзину. Универсальное решение для гибридных сборок. Не всегда очевидно, но работает.

Монтаж HDD 3.5" и комбинированная схема

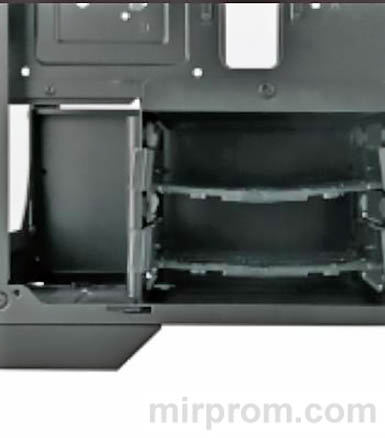

Установка жесткого диска в корзину

Корзина для 3.5" дисков расположена в нижней части корпуса. Выдвиньте салазки, поместите HDD, зафиксируйте четырьмя винтами (по два с каждой стороны). Вставьте обратно до щелчка. Важно: не перетягивайте винты — резьба в пластике может сорваться. Бывает и так.

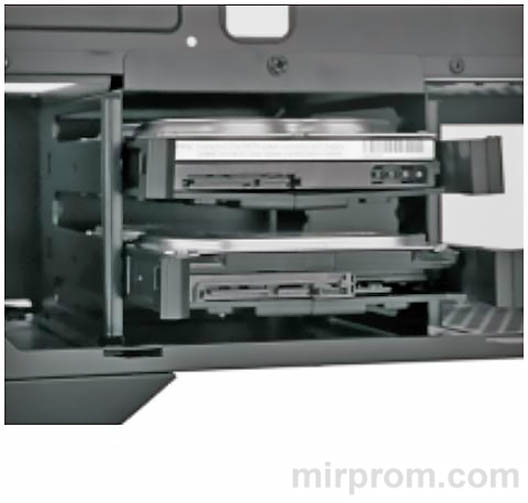

Комбинированная установка: SSD + HDD в одном отсеке

Хотите максимум места? Совместите: SSD в салазках + HDD рядом. Сначала установите салазки с SSD, затем задвиньте HDD. Кабели проложите по боковым каналам. Такая схема идеальна для медиасерверов или рабочих станций. Выгода налицо.

Подключение ARGB-подсветки: ручное и через плату

Ручное управление кнопкой LED

На верхней панели корпуса есть кнопка LED. Её возможности:

• → Однократное нажатие: смена режима подсветки (статика, радуга, дыхание и др.)
• → Удержание 3 секунды: переключение на управление через материнскую плату
• → Удержание 5 секунд: полное отключение подсветки

Удобно, если не хотите возиться с софтом. Нажал — и готово. Впрочем, для синхронизации с другими компонентами лучше подключить к плате.

Подключение к материнской плате

Контроллер подсветки имеет два разъёма: 3-pin AURA (5V-D-G) для сигнала и SATA — для питания от БП. Подключите их соответственно. После этого управление перейдёт в BIOS или фирменную утилиту (Armoury Crate, Mystic Light и т.д.). Важно: не перепутайте полярность 3-pin — можно сжечь LEDs. Проверьте распиновку перед подключением.

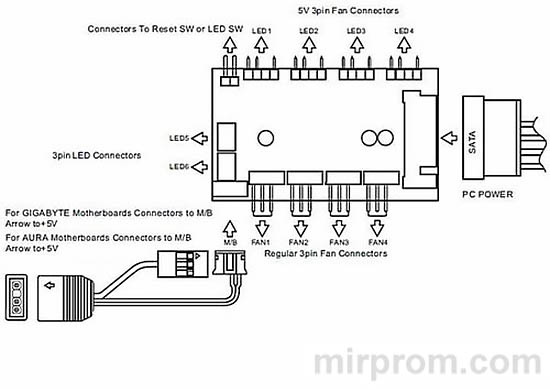

Рис. 2. Схема подключения контроллера ARGB

Управление вентиляторами и охлаждением

Предустановленные вентиляторы и их характеристики

В комплекте 4 вентилятора 120 мм с подшипниками скольжения. Параметры:

Тихие, но производительные. Для большинства сборок хватит с запасом. Если планируете разгон — можно добавить вентиляторы на фронт или верх (поддержка 2×140 или 3×120 мм).

Установка системы жидкостного охлаждения

ARDOR GAMING Rare M2 ARGB поддерживает СЖО с радиаторами:

• ★ Фронт: 120 / 240 / 280 мм
• ★ Верх: 240 / 280 мм
• ★ Тыл: 120 мм

Места под радиатор и помпу достаточно. Главное — заранее спланировать трассу трубок, чтобы не перегибать. Иначе — риск утечки. А оно вам надо?

Прокладка кабелей и организация пространства

Кабель-менеджмент: советы по укладке

За поддоном материнской платы есть 25–30 мм пространства для кабелей. Используйте стяжки из комплекта, фиксируйте жгуты к специальным проушинам. Основные правила:

1. → Силовые кабели (24-pin, CPU, PCIe) прокладывайте отдельно от SATA
2. → USB и аудио — по краям, чтобы не создавать помех
3. → Оставляйте запас длины у разъёмов — на случай апгрейда

Аккуратная укладка — это не только эстетика. Это ещё и лучший воздушный поток. Проверено на практике.

Совместимость с платами и видеокартами

Поддержка форм-факторов и длинных видеокарт

Корпус принимает платы от Mini-ITX до E-ATX. Вертикальная ориентация — редкость, но она даёт преимущество: видеокарта устанавливается параллельно боковой стенке, не перекрывая потоки воздуха от фронтальных вентиляторов. Максимальная длина — 380 мм. Поместится даже RTX 4090 в референсном исполнении. Точно.

Высота процессорного кулера — до 165 мм. Большинство башенных моделей (например, DeepCool AK620, Noctua NH-D15) впишутся без проблем. Если сомневаетесь — замерьте перед покупкой. Не всё так просто, но решаемо.

Правила эксплуатации и хранения

Условия хранения и транспортировки

Храните корпус в упаковке, при температуре 5–40 °С и влажности до 80%. Избегайте помещений с парами кислот, щелочей — они вызывают коррозию. При транспортировке — только в сухой среде, в вертикальном положении. Удары, вибрация, пыль — враги электроники. Бережное обращение продлевает жизнь устройству. Это серьёзно.

Уход и очистка

Протирайте корпус и стекло сухой мягкой тканью. Не используйте спирт, ацетон, абразивы — повредят покрытие. Пылевые фильтры (есть на фронтальной панели) снимайте и промывайте раз в 1–2 месяца. Чистота = стабильная температура. Логично?

⚠️ Не погружайте корпус в воду. Даже «немного». Электроника и влага — несовместимы.

Гарантия и сервисное обслуживание

Условия гарантийного обслуживания

Гарантия — 18 месяцев с даты покупки. Распространяется на дефекты материалов и сборки. Не покрывает: механические повреждения, попадание жидкостей, неправильную эксплуатацию. Для обращения в сервис сохраните чек, гарантийный талон с печатью и подписями.

Срок эксплуатации — 24 месяца. После — рекомендуется диагностика. Производитель: Guangzhou Qili Computer Equipment Manufacturing Co., Ltd (Китай). Импортер в РФ — уточняйте на упаковке. Справедливости ради: большинство обращений по гарантии связаны с транспортировкой, а не с заводским браком.

Преимущества перед конкурентами: почему стоит выбрать

Что выделяет ARDOR GAMING Rare M2 ARGB на рынке

Сравним с типовыми Mid-Tower в том же ценовом сегменте:

Итог: больше гибкости, лучше охлаждение, удобнее сборка. И это без наценки за бренд. Работает. Имеет право на жизнь.

А что если вы не геймер? Корпус подойдёт и для рабочей станции: тихий, вместительный, с продуманной эргономикой. Универсальность — ещё один плюс. Зависит от задачи, конечно. Но вариантов — масса.
