Лазерная рулетка SNDWAY SW-М50 SW-М70 SW-М80 SW-М100 Инструкция на русском языке
1. Введение
1.1. О данном руководстве
Руководство пользователя содержит всю необходимую информацию для правильной эксплуатации лазерного дальномера SNDWAY SW-М. Сохраните этот документ на весь период использования устройства.
Производитель не несет ответственности за повреждения, возникшие вследствие несоблюдения инструкций, изложенных в данном руководстве.
❗👉➨ Внимание! Игнорирование предупреждений и инструкций может привести к повреждению устройства.
1.2. Хранение и транспортировка
Неправильная транспортировка может привести к повреждению устройства. Для предотвращения возможных повреждений перевозите устройство только в оригинальной упаковке. Храните его в сухом месте, защищенном от пыли и прямых солнечных лучей.
❗👉➨ Внимание! Не допускайте воздействия на устройство масел, воды, газов или других веществ, которые могут вызвать коррозию.
1.3. Утилизация
Электронное оборудование не относится к категории коммунальных отходов и подлежит утилизации в соответствии с действующим законодательством.
.
2. Меры обеспечения безопасности
- Использование устройства детьми запрещено.
- Не допускается смотреть на лазерный луч или направлять его в глаза людям и животным.
- При работе с устройством следует соблюдать осторожность, чтобы избежать его повреждения.
- Если устройство не предполагается использовать длительное время, рекомендуется извлечь элементы питания и хранить их отдельно.

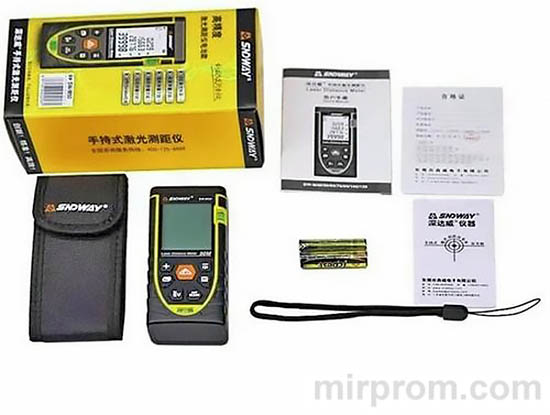

3. Комплектация
Комплект поставки устройства включает:
Лазерный дальномер SNDWAY SW-M
Батарейки типа ААА 2 шт
Наручный ремешок
Отражательный тестер
Поясной чехол
4. Назначение и элементы управления

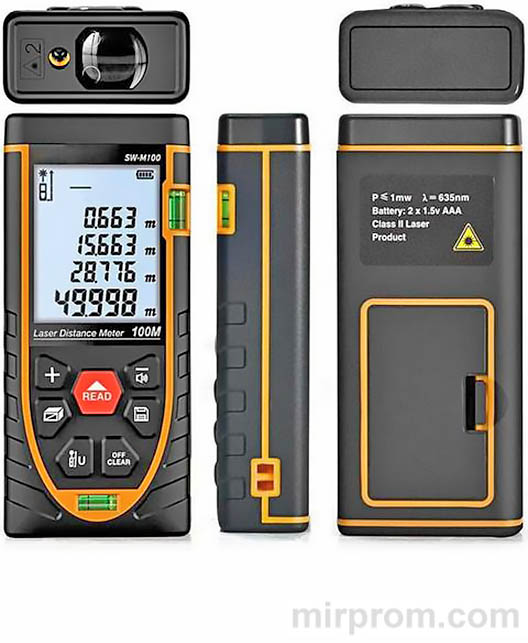

Лазерный дальномер – это электронное устройство, предназначенное для измерения линейных расстояний, вычисления площадей и объемов помещений, а также выполнения операций сложения и вычитания данных, полученных в результате измерений.
Элементы управления и индикации устройства обеспечивают удобное использование и точность выполнения измерений.

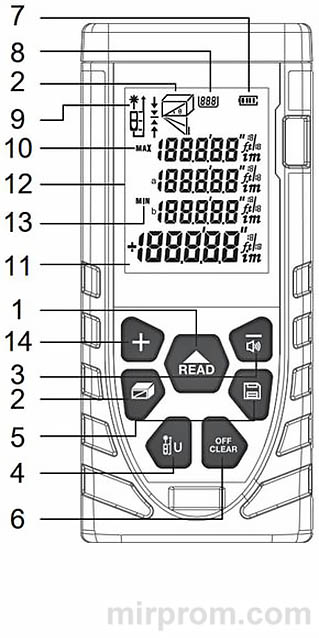

Условные обозначения и функции
1. Кнопка «READ». Включение устройства. Произведение замеров.
2. Выбор режима работы устройства.
3. Включение/выключение звукового сигнала (длительное нажатие). Включение/выключение режима вычитания измеряемых величин (быстрое нажатие)
4. Переключение начальной точки отсчета для осуществления измерений: от основания устройства или от верхнего края устройства. Переключение производится коротким нажатием кнопки. Соответствующий индикатор отображается на дисплее (пункт 9).
5. Запись значения в память
6. Кнопка сброса показаний дисплея (быстрое нажатие. и выключения устройства (длительное нажатие)
7. Индикатор степени заряда элементов питания
8. Индикатор памяти устройства
9. Индикатор точки отсчета для производимых измерений.
10. Индикатор максимального значения в режиме непрерывного измерения
11. Главный экран
12. Дополнительный дисплей
13. Индикатор минимального значения в режиме непрерывного измерения
14. Сложение/вычитание.
5. Характеристики лазерных дальномеров серии SW-М
Характеристики: SW-М50/М70/M80/М100
Диапазон измерений: 50м/70м/80м/100м
Точность измерения: ±1,5 мм
Единицы измерения: м/фут/дюйм
Количество точек начала отсчета: 2 (задний, передний торец)
Функция непрерывного измерения: есть
Функция расчета объема и площади: есть
Функция Пифагора: есть
Функция сложения и вычитания измерений: есть
Функция сложения и вычитания объема: есть
Функция определения максимальных и минимальных значений: есть
Звуковая индикация: есть
Класс лазера: II
Длина волны: 635 нм
Количество сохраняемых замеров: 30 измерений
Автоматическое отключение лазера: 20 с
Автоотключение: 150 с
Звуковая индикация: есть
Температура хранения: -20 °C - 60 °C
Рабочая температура: 0 °C до +40 °C
Рабочая влажность: От 20% до 85%
Питание: 1,5В 2xAAA
Габариты: 112 х 50 x 25 мм
6. Работа с устройством
Перед началом работы установите элементы питания. Для этого откройте крышку батарейного отсека на задней стороне устройства и вставьте батарейки, соблюдая правильную полярность. Используйте только элементы питания типа alkaline AAA 1,5 В.
Для включения дальномера нажмите кнопку включения [1] "" READ"" . Для выключения устройства нажмите и удерживайте кнопку [6] "" OFF CLEAR"" в течение 1–2 секунд.
Через 15 секунд бездействия устройство переходит в энергосберегающий режим – подсветка дисплея отключается. Чтобы активировать подсветку, нажмите любую кнопку. Если устройство не используется в течение 150 секунд, оно автоматически отключается.
7. Единицы измерения и настройки
Чтобы выбрать единицу измерения, нажмите и удерживайте кнопку [4] "" U"" . По умолчанию установлена единица измерения с точностью 0,000 m.
Доступно 6 режимов на выбор:
Единицы измерения:
| Расстояние | Площадь | Объем | |
| 1 | 0.000m | 0.000m² | 0.000m³ |
| 2 | 0.00m | 0.00m² | 0.00m³ |
| 3 | 0.0in | 0.00ft² | 0.00ft³ |
| 4 | 0.00ft | 0.00ft² | 0.00ft³ |
| 5 | 0 1/16in | 0.00ft² | 0.00ft³ |
| 6 | 0'00"" 1/16 | 0.00ft² | 0.00ft³ |
Настройка начальной точки отсчёта
При нажатии кнопки [4] "" U"" можно выбрать точку отсчета, расположенную на переднем торце или на заднем торце прибора. Точка отсчета измерений по умолчанию располагается на заднем торце.
Включение/отключение подсветки дисплея
Во время работы дальномера подсветка включается автоматически. После 15 секунд бездействия устройство переходит в энергосберегающий режим.
Включение/отключение звука
При длительном нажатии кнопки [3] ""
"" производится включение/отключение сигнала зуммера.
Функция авто-калибровки
Чтобы сохранить точность измерений, в системе предусмотрена функция самостоятельной калибровки.
Выключите устройство. Зажмите кнопку [6] "" OFF CLEAR"" , а затем [1] "" READ"" .
Отпустите кнопки, когда на дисплее появится значок "" CLR"" и цифра под ним. Для изменения значения используйте кнопки [14] "" +"" и [3] "" "" . Диапазон регулирования: от -9 до 9 мм.
Для сохранения значения нажмите кнопку [1] "" READ"" .
Пример: фактическое расстояние 3.780 м.
Если измеренное значение равно 3.778 м, что меньше реального значения на 2 мм, войдите в режим калибровки, и при помощи кнопки [14] "" +"" введите значение калибровки +2 мм к измеренному значению.
Если измеренное значение равно 3.783 м, что больше реального значения на 3 мм, войдите в режим калибровки, при помощи кнопки [3] "" "" введите значение калибровки -3 мм к измеренному значению.
По завершении калибровки нажмите кнопку [1] "" READ"" , чтобы сохранить настройки калибровки.
8. Измерение расстояния, площади, объема, измерение по теореме Пифагора, сложение и вычитание измерений
Измерение расстояния
В режиме измерений нажмите кнопку [1] "" READ"" , чтобы включить лазер, наведите и зафиксируйте лазер на точке измерения. При последующем нажатии кнопки [1] "" READ"" прибор произведет единичное измерение расстояния. Результаты измерений отобразятся в зоне основных значений на ЖК дисплее.
Непрерывное измерение
В режиме измерений зажмите кнопку [1] "" READ"" , прибор переключится в режим непрерывного измерения. На дисплее в зоне вспомогательных значений будут отображаться максимальные и минимальные значения при непрерывном измерении расстояния.
В зоне основных значений будет отображаться последнее значение измерений. Нажмите кнопку [1] "" READ"" или [6] "" OFF CLEAR"" , чтобы выйти из режима непрерывных измерений.
Измерение площади
При единичном нажатии кнопки [2] ""
"" на дисплее появится значок прямоугольника
с мигающей стороной.
Проделайте измерения в следующем порядке:
- при первом нажатии кнопки [1] "" READ"" производится измерение первой стороны прямоугольника (длина);
- при втором нажатии кнопки [1] "" READ"" производится измерение другой стороны прямоугольника (ширина).
Прибор автоматически рассчитает площадь прямоугольника, результат отобразится в зоне основных измерений на дисплее. В зоне вспомогательных измерений появятся значения длины и ширины прямоугольника.
В процессе работы можно удалить измеренное значение при помощи кнопки [6] "" OFF CLEAR"" и заново произвести измерение. При двойном нажатии кнопки [6] "" OFF CLEAR"" прибор выйдет из режима измерения площади и войдет в режим измерения расстояния.
Измерение объема
При двойном нажатии кнопки [2] "" "" на дисплее появится значок параллелограмма с мигающей гранью.
Для измерения объема проделайте измерения в следующем порядке:
- при первом нажатии кнопки [1] "" READ"" производится измерение первой грани параллелограмма (длина);
- при втором нажатии кнопки [1] "" READ"" производится измерение второй грани параллелограмма (ширина);
- при третьем нажатии кнопки [1] "" READ"" производится измерение третьей грани параллелограмма (высота).
Устройство автоматически рассчитает объем параллелограмма, результат отобразится в зоне основных измерений на дисплее. В зоне вспомогательных измерений появятся значения длины, ширины и высоты параллелограмма.
В процессе работы можно удалить измеренное значение при помощи кнопки [6] "" OFF CLEAR"" и заново произвести измерение.
При двойном нажатии кнопки [6] "" OFF CLEAR"" система выйдет из режима измерения объема и войдет в режим измерения расстояния.

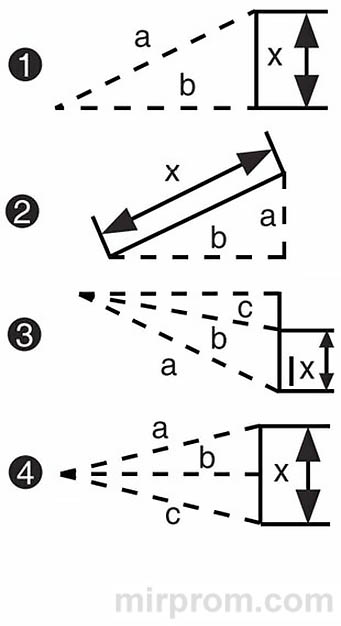

Измерение расстояния по теореме Пифагора
В дальномере Sndway SW-M предусмотрено четыре способа косвенного измерения расстояния через длины сторон треугольника по теореме Пифагора, чтобы пользователь мог самостоятельно подобрать режим измерения в зависимости от условий окружающей среды.
1. Измерение гипотенузы и катета-основания, косвенное измерение высоты прямоугольного треугольника
При трех нажатиях кнопки [2] "" "" система войдет в режим косвенных измерений сторон треугольника:
- при первом нажатии кнопки [1] "" READ"" на дисплей выводится измерение длины гипотенузы (а);
- при следующем нажатии кнопки [1] "" READ"" выводится измерение длины катета-основания (b).
Прибор автоматически рассчитывает длину (высоту) второго катета (х).
2. Измерение длин катетов прямоугольного треугольника, косвенное измерение длины гипотенузы
При четырех нажатиях кнопки [2] "" "" на дисплее появится значок (2) с мигающими катетами.
- при первом нажатии кнопки [1] "" READ"" выводится измерение длины катета (а);
- при следующем нажатии кнопки [1] "" READ"" выводится измерение длины катета-основания (b).
Прибор автоматически рассчитывает длину гипотенузы (х).
3. При пяти нажатиях кнопки [2] "" "" на дисплее появится значок (2) с мигающей гипотенузой.
- при первом нажатии кнопки [1] "" READ"" выводится измерение длины гипотенузы (а);
- при следующем нажатии кнопки [1] "" READ"" выводится измерение длины биссектрисы (b);
- при третьем нажатии кнопки [1] "" READ"" выводится измерение длины катета-основания (с).
Прибор автоматически рассчитывает длину отрезка (х) на боковом катете.
4. При шести нажатиях кнопки [2] "" "" на дисплее появится значок (2) с мигающими сторонами.
- при первом нажатии кнопки [1] "" READ"" выводится измерение длины стороны (а);
- при втором нажатии кнопки [1] "" READ"" выводится измерение длины биссектрисы (b); - при третьем нажатии кнопки [1] "" READ"" выводится измерение длины стороны (с).
Прибор автоматически рассчитывает основание треугольника (х).
В режиме измерений по теореме Пифагора длины выбранных катетов прямоугольного треугольника должны быть меньше длины гипотенузы, в противном случае на дисплее появится сообщение об ошибке измерений. Чтобы сохранить точность измерений в данном режиме, убедитесь, что все измерения длин катетов и гипотенузы проводятся из одной точки и в правильном порядке.
....
Функция сложения и вычитания измерений
Единичные измерения расстояний можно складывать или вычитать. После получения первого измерения нажмите кнопку [14] "" +"" или [3] "" "" , чтобы включить функцию сложения или вычитания.
При нажатии кнопки [14] "" +"" в зоне основных измерений на дисплее появится значок «+», означающий, что включена функция сложения измерений. На дисплее отобразится сумма значений предыдущего и текущего измерений.
При нажатии кнопки [3] "" "" в зоне основных измерений на дисплее появится значок «-», означающий включение функции вычитания измерений. На дисплее отобразится разница значений предыдущего и текущего измерений.
Сложение площадей и объемов
Измерьте первую площадь, результаты измерения показаны на рисунке 1. При последующем нажатии кнопки [14] "" +"" измерьте вторую площадь, результаты измерения показаны на рисунке 2. Для того чтобы суммировать измеренные площади, нажмите кнопку [1] "" READ"" , результат показан на рисунке 3.
Сохранение замеров
Нажмите кнопку [5] ""
"" и удерживайте ее нажатой в течение 3 секунд, чтобы сохранить произведенные замеры.
Результат автоматически запишется в память устройства.
Просмотр и удаление данных
Нажмите кнопку [5] "" "" , чтобы просмотреть сохраненные замеры. Для пролистывания записей используйте кнопки [14] "" +"" или [3] "" "" .
Чтобы удалить последний сохраненный результат, нажмите кнопку [6] "" OFF CLEAR"" . Для очистки всех результатов измерений нажмите эту же кнопку и удерживайте ее в течение нескольких секунд.
Чтобы выйти из режима сохранения, воспользуйтесь кнопкой [5] "" "" или [1] "" READ"" .
Ошибки
| Обозначение | Причина | Решение |
| Err | Выход за пределы доступных к замеру значений | Используйте устройство только для измерения в допустимом диапазоне |
| Err1 | Слабый сигнал | Выберите точку с более сильной отражающей способностью |
| Err2 | Сильный сигнал | Выберите точку с более слабой отражающей способностью |
| Err3 | Низкий заряд | Замените батарейки |
| Err4 | Несоблюдение рабочего температурного режима | Используйте устройство только при температуре от 0 °C до +40 °C |
| Err5 | Ошибка при измерении по теореме Пифагора | Убедитесь, что гипотенуза длиннее катетов, повторите замер |
9. Техническое обслуживание и уход
При соблюдении условий эксплуатации устройство является безопасным для пользователя и не требует специального технического обслуживания.
Устройство не предназначено для использования в неблагоприятных атмосферных условиях. Оно не является водонепроницаемым и должно быть защищено от воздействия высоких температур. Очистку устройства рекомендуется проводить сухой мягкой тканью.
Гарантия изготовителя
Предприятие-изготовитель гарантирует исправную работу изделия при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.
Гарантийный срок службы изделия составляет 12 месяцев с момента продажи.
В течение гарантийного срока предприятие-изготовитель обязуется бесплатно устранять выявленные дефекты или заменить изделие в случае невозможности его ремонта.
Претензии по гарантии не принимаются в следующих случаях:
- наличие механических повреждений;
- попадание воды или грязи внутрь корпуса устройства;
- снижение чувствительности кнопок и сенсоров из-за несоблюдения правил эксплуатации;
- внесение изменений в конструкцию устройства.
Изготовитель: Дунгуань Сэньвэй Электроник Корп., Лтд.
Китай, г. Дунгуань, посёлок Хумэньчжэнь, технопарк
Шэньдавэй, ул. Туаньцзелу, д. 58.
Тел: 0769-85265688 Факс: 0769-85116652
Сайт: www.sndway.com
E-mail: market@sndway.com
Импортер в России: ООО «Суперайс».
675004, Амурская область, г. Благовещенск, ул. Лазо, д. 2, офис 603.
E-mail: info@supereyes.ru
