Механический таймер ТРМ 01 Инструкция

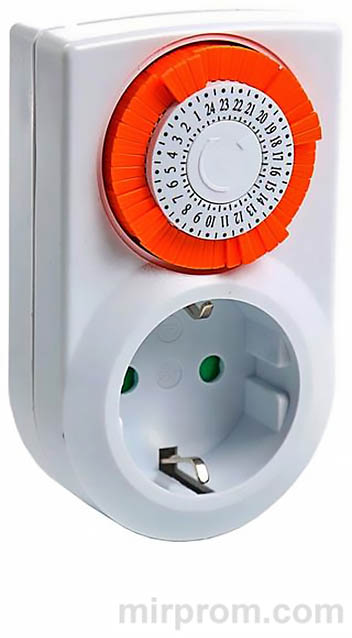

Механический таймер-программатор TDM ELECTRIC ТРМ-01 (sq1506 0001) ТРМ-02 ТРМ-03 разработан специально для автоматического управления работой электроприборов мощностью до 3600 Вт. Розетка с встроенным таймером механическим подойдет, чтобы управлять освещением или автоматизировать включение и отключения электрооборудования. Устройство подключается к сети 220 (230) В, рассчитано на номинальный ток 16 А и выполнено в прочном пластиковом корпусе. Таймер способствует автоматизации бытовых задач и снижению энергопотребления. Суточный таймер может быть запрограммирована для включения и выключения электроприборов на кухне в определенное время. Программирование осуществляется с помощью поворота по часовой стрелке круглой рукоятки, поделенной на 48 секторов с шагом 30 минут. В сутки или день можно задать максимально 24 программы. Внешняя розетка-таймер имеет кнопку переключатель позиций: обычным и режима таймера.

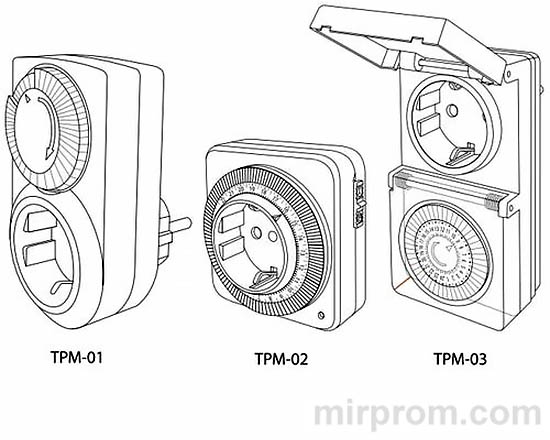

Таймер-розетка механический TDM ELECTRIC ТРМ-01 ТРМ-02 ТРМ-03 Инструкция на русском языке

Назначение и область применения

1.1 Таймеры розеточные механичешские серии ТРМ торговой марки TDM ELECTRIC (далее - таймеры) предназначены для автоматического включения/отключения различного электрооборудованияния в установленное время в течение суток.

1.2. Таймеры предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В и частотой 50 Гц.

1.3. Таймеры применяются для автоматизации управления бытавыми электроприборами, освещением и др.

1.4. Примеры использования тайметров в жилых помещениях:

установка интервалов работы электрообогревателя (например, включение за час до возвращения хозяина домой и выключение в час ночи, затем включение за час до пробуждения и выключение в момент выхода хозяина из дома);

управление освещением и подачей воздуха в аквариумах и террариумах (автоматическое включение/отключение через заданные промежутки времени);

имитация эффекта присутствия (к нескольким таймерам можно подключить освещение в разных комнатах, телевизор, радио приемник и др., которые будут автоматически включаться и отключаться в установленное время);

управление различными приборрами: кофеварки, чайники, и оионизаторы воздуха и др. (например, автоматическое включение электрочайника утром перед пробуждением на работу);

контроль времени приготовления блюд;

автоматическое выключение бытовых электроприборов в определенное время (например: утюга после ухода хозяина из дома);

включение/отключение уличного освещения в указанное время;

экономия электроэнергии засчет использования электроприборов в ночное время суток в домах и квартирах с многотарифным учетом электроэнергии;

ограничение времени использования телевизора/компьютера.

1.5. Таймеры ТРМ-01, ТРМ-02 предназначены для использования внутри помещения.

Таймер ТРМ-03 можно использовать для управления электроприборами в пыльных и влажных помещениях, а также на улице под козырьком.

.

2. Основные характеристики

2.1. Основные технические характеристики таймеров приведены в таблице 1.

Таблица 1. Технические характеристики

Наименование параметра	Значение
Модель таймера	ТРМ-01	ТРМ-02	ТРМ-03
Номинальный ток нагрузки In, A	16
Максимальная нагрузка, Вт	3500
Номинальное напряжение, В	230
Номинальная частота, Гц	50
Цикл работы	24 часа (суточный)
Потребляемая мощность, не более, Вт	1
Шаг установки выдержки времени, мин	30	15	30
Число циклов ВКЛ+ВЫКЛ в сутки	24	48	24
Электрическая износостойкость, не менее, циклов	105
Механическая износостойкость, не менее, циклов	107
Степень защиты	IP20		IP44
Диапазон рабочих температур, °С	от -10 до +40

3. Меры безопасности

3.1. Не устанавливайте в розетку таймера другой таймер. нагрузку мощностью, превышающей максимальное значение, указанное в таблице 1.

3.2. Не подключайте к таймеру

4. Комплектность

4.1. В комплект поставки входят:

Таймер ТРМ - 1 шт.

Руководство по эксплуатации. Паспорт - 1 шт.

Упаковочная коробка - 1 шт.

5. Настройка таймеров

5.1. Программирование и подключение таймеров на примере ТРМ-01 представлены на рисунках 1-3.

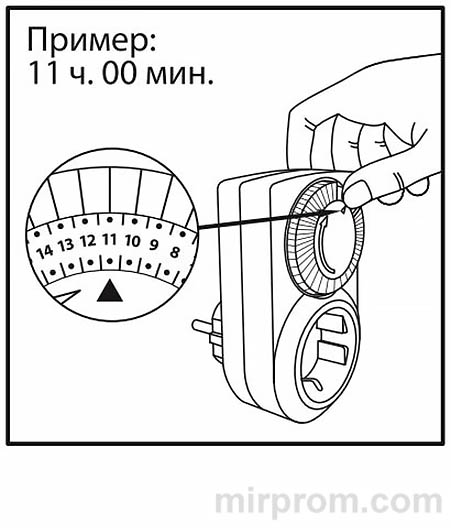

Рисунок 1. Установите текущее время

5.2. Установите текущее время, для этого поверните диск таймера по часовой стрелке до совмещения символа Д во внутреннем круге с текущим значением времени (Рисунок 1 - установка времени 11:00). Следует учесть, что время можно установить только приблизительно с погрешностью ±10 минут.

5.3. Задайте один (несколько) интервалов включения с помощью секторов оранжевого цвета, разсмещенных по кругу. Каждый сектор задает интервал 30 минут (для ТРМ-01, ТРМ-03), 15 минут (для ТРМ-02). Благодаря этому, возможна установка времени от 30 (15) минут и выше с шагом 30 (15) минут.

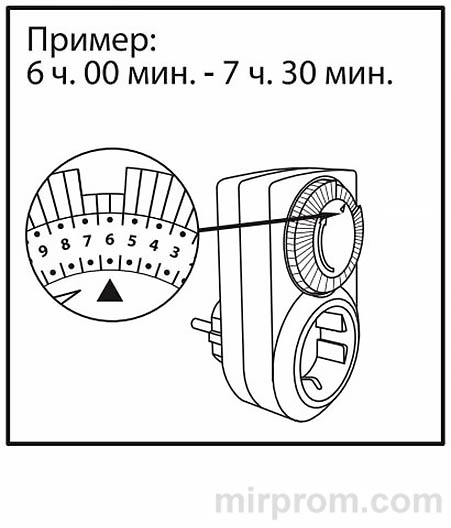

Рисунок 2. Выберите нужную программу

5.4. Вдавите необходимое количество секторов соответственно цифровому обозначению времени, указанному на корпусе. Оборудование, подключенное к таймеру, будет включаться в промежутки времени, отмеченные вдавленными секторами (Рисунок 2 - запросграммировано включение в диапазоне времени от 6:00 до 7:30): используются 3 сектора.

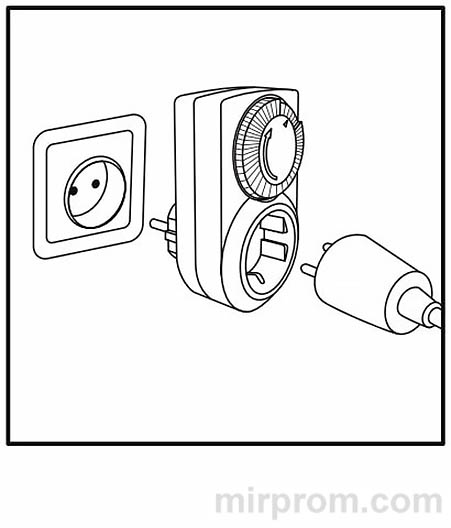

Рисунок 3. Включите розетку с таймером в сеть

5.5. Включите в розетку таймера нужный электроприбор, а сам таймер в розетку 230 В (Рисунок 3).

5.6. При необходимости изменить установленные интервалы включения, верните ранее вдавленные сектора в исходное положение и выберите новый интервал.

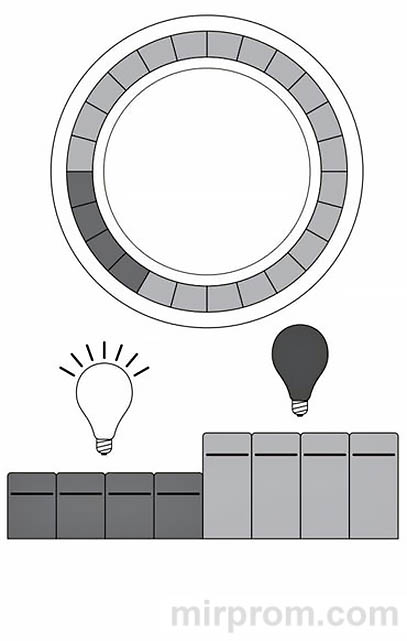

Рисунок 4. Программирование секторов таймеров

5.7. Для ТРМ-01, ТРМ-02 переключатель сбоку таймера задает следующие параметры:

I - ручное включение таймера,
- таймер работает согласно заданной программе.

5.8. Программирование секторов таймеров (Рисунок 4):

Диск таймера следует крутить только по часовой стрелке.

Не устанавливайте в розетку таймера другой таймер.

Сектор, находящийся на против указателя △ во внутреннем круге, не программируется и не нажимается. Для его программмирования необходимо вручную прокрутить диск таймера на другой сектор или, если таймер подключен к сети, дождаться автоматического перехода указателя на следующий сектор (через максимум 30 минут).

Таймер ТРМ-02 имеет светодиодный индикатор работы в правам нижнем углу, светящийся при наличии напряжения в сети.

Таймеры ТРМ-01 и ТРМ-03 раработают бесшумно и не имеют световых индикаторов работы. Чтобы проверить их работаспособность после подключения к сети, необходимо подождать 15-30 минут и убедиться, что диск таймера повернулся относительно треугольного указателя в центре по часовой стрелке на соответствующее значение, и текущее положение указателя соответствует текущему времени.

Таймеры не оборудованы акаккумуляторами, поэтому после периодов отключения энерго снабжения необходимо произвести корректировку установленного времени, повернув диск таймера до текущего знаючения времени.

6. Условия транспортирования и хранения

6.1. Транспортирование изделий допускается в упаковке изготовителя любым видом крытого транспорта, обеспечивающим предохранение упакованной продукции от механических повреждений, зазагрязнения и попадания влаги.

6.2. Хранение изделий осущестявляется только в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -25 до +50 °С и относительной влажностью воздуха не более 70%.

7. Гарантийные обязательства

7.1. Если в процессе эксплуатации изделия Вы сочтете, что параметри его работы отличаются от извложенных в данном Руководстве по эксплуатации, рекомендуем обобратиться за консультацией в органнизацию, продавшую Вам изделие.

7.2. Производитель устанавливалет гарантийный срок на данное изделие в течение 5 лет со дня продажи при условии соблюдения потребителем правил транспортирования, хранения и эксэксплуатации, изложенных в данном Руководство по эксплуатации.

7.3. Во избежание возможных недоразумений сохраняйте в течение срока службы документы, прилагаемые к изделию при его продаже (накладные, гарантийный талон).

7.4. Гарантия не распространяетсяся на изделие, недостатки которойго возникли вследствие:

нарушения потребителем правил транспортирования, охранения или эксплуатации изделия;

действий третьих лиц;

ремонта или внесений несанкционированных изготовителем конструктивных или схемотехнических изменений неполномоченными лицами;

отклонения от государственныхных стандартов (ГОСТов) и норм питающих сетей;

неправильной установки и подвключения изделия;

действий непреодолимой силы (стихия, пожар, молния и т. п.).

8. Ограничение ответственности

8.1. Производитель не несет отответственности за:

прямые, косвенные или вы текающие убытки, потерю прибыли или коммерческие потери, каким бы то ни было образом связанные с изделием;

• возможный вред, прямо или косвенно нанесенный изделияем людям, домашним животным, имуществу в случае, если это произошло в результате несоблюдения правил и условий эксплуатации и установки изделия либо умышленных или неосторожных действий покапателя (потребителя) или третьих лиц.

8.2. Ответственность производителя не может превысить собственной стоимости изделия.

8.3. При обнаружении неисправностей в период гарантийных обязательств необходимо обраобщаться по месту приобретения изделия.
