Optim BF-3000 инструкция по настройке дуплексного LPD ретранслятора LPD/PMR с дуплексным фильтром

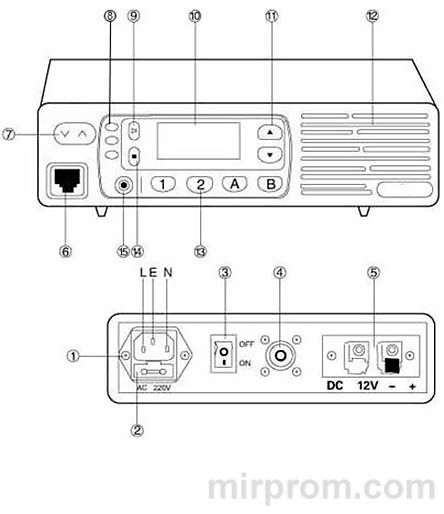

Внешний вид и органы управления репитера BF-3000

Дуплексный ретранслятор Optim BF-3000 предназначен для расширения зоны покрытия радиосвязи в диапазоне 430–450 МГц, включая безлицензионные стандарты LPD/PMR. Устройство оснащено встроенным сетевым блоком питания и заводским дуплексным фильтром, что обеспечивает стабильную работу без дополнительной настройки.

Рабочие частоты приёма и передачи указаны на шильдике нижней панели. Перед началом эксплуатации подключите антенну к разъёму PL-259 и сетевой кабель 220 В 50 Гц. Модель Optim BF-3000 поддерживает резервное питание 12 В — при отключении сети устройство автоматически переключится на аккумулятор без прерывания связи.

Органы управления расположены на передней панели и интуитивно понятны:

• • Сетевой разъём 220 В и выключатель питания
• • Антенный разъём PL-259 и клеммы резервного питания 12 В
• • Разъём для программатора и клавиши регулировки громкости
• • Световые индикаторы режимов и ЖК-дисплей
• • Клавиши переключения каналов и функциональные кнопки 1, 2, 3, А, В
• • Кнопка «Монитор» и контрольный громкоговоритель

Работа с ретранслятором Optim BF-3000

Для стабильной связи важно правильно выполнить первичную настройку и соблюдать рекомендации по эксплуатации. Ретранслятор Оптим BF-3000 работает в дуплексном режиме: принимает сигнал на одной частоте и мгновенно ретранслирует его на другой.

Включение репитера

Подключите антенну и сетевой кабель, затем включите устройство тумблером на задней панели. Короткий гудок подтверждает готовность к работе. Если сигнал непрерывный — проверьте настройки частот и подключение антенны.

Для защиты от помех активируйте субтональный шумоподавитель CTCSS или цифровой код DCS на рациях и репитере. Программирование выполняется через компьютер с использованием штатного программатора из комплекта поставки.

Алгоритм начала связи:

1. → Выберите рабочий канал клавишами UP/DOWN
2. → Отрегулируйте громкость контрольного динамика
3. → При передаче на рации зелёный индикатор на панели Optim BF-3000 сигнализирует о приёме сигнала
4. → Через 1–2 секунды загорается красный индикатор — репитер перешёл в режим передачи

⚠️ Важно: начинайте разговор через секунду после нажатия тангенты, иначе первая часть сообщения может не пройти через ретранслятор.

Сканирование каналов

Функция сканирования позволяет быстро найти активный канал в запрограммированной группе:

• ➤ Удерживайте кнопку А 3 секунды — сканирование группы А
• ➤ Удерживайте кнопку В 3 секунды — сканирование группы В
• ➤ При обнаружении занятого канала сканирование останавливается
• ➤ Для повторного запуска удержите соответствующую кнопку снова

Эта опция удобна при поиске свободной частоты в условиях загруженного эфира.

Настройка шумоподавителя

Регулировка порога срабатывания шумоподавителя улучшает разборчивость сигнала в условиях помех:

1. → Удерживайте кнопку «Монитор» (9) около 3 секунд
2. → На дисплее появится значение 00–009 — текущий уровень подавления
3. → Клавишами UP/DOWN установите нужное значение
4. → Нажмите «Монитор» для выхода — на экране отобразится номер канала

Контрольный громкоговоритель работает в двух режимах: кратковременное нажатие «Монитора» открывает шумоподавитель для проверки эфира, удержание 3 секунды включает мониторинг ретранслируемого сигнала.

Настройка мощности передатчика

Ретранслятор поддерживает два уровня выходной мощности: High (10 Вт) и Low. Выбор режима выполняется дилером через программное обеспечение. Текущее значение отображается в правом нижнем углу ЖК-дисплея.

Для большинства задач достаточно режима Low — это снижает энергопотребление и минимизирует взаимные помехи. Режим High рекомендуется при работе на предельных дистанциях или в условиях сложного рельефа.

Важные предупреждения и ограничения

Optim BF-3000 поставляется с настроенным дуплексным фильтром. Разнос частот приёма и передачи должен составлять не менее 12 МГц. Заводские настройки: приём 446,04375 МГц, передача 433,4 МГц.

✅ Ключевые правила безопасной эксплуатации:

• ✅ Не изменяйте настройки дуплексного фильтра без специального оборудования — это аннулирует гарантию
• ✅ Допускается программирование дополнительных каналов с отстройкой ±100 кГц от основной частоты
• ✅ При подключении резервного аккумулятора 12 В зарядка не производится автоматически

Самостоятельная перестройка фильтра требует калибровочного оборудования и квалификации. Нарушение этого правила приводит к нестабильной работе и платному сервисному обслуживанию.

Технические характеристики

Основные параметры ретранслятора Оптим BF-3000 представлены в таблице. Устройство соответствует требованиям к стационарным репитерам любительского и профессионального использования.

Ретранслятор Optim BF-3000 — надёжное решение для организации устойчивой радиосвязи на базе безлицензионных раций. Соблюдение инструкции по эксплуатации гарантирует долгий срок службы и качественную передачу сигнала в любых условиях.
