Underwater Fishing Camera Подводная камера для рыбалки Fisher CR110-7L Инструкция
Применение
Настоящий измерительный инструмент разработан специально для поиска в стенах, потолках и полах металлов (черных и цветных металлов, например, арматурной стали), деревянных балок, а также электрокабелей под напряжением.
.
Технические характеристики
Питание: аккумулятор 12,6В (4500 мА/ч)
Входное напряжение: 110В ~ 220В
Длительность работы при полном заряде аккумулятора: до 12 часов
Размер упаковки: 220x190x115мм
Вес брутто: 2 кг
Температура хранения: -30 °C...+70 °C
Рабочая температура: -20 °С...+60 °C
Камера
Разрешение: 800 ТВЛ
Угол обзора: 140°
Подсветка: 12 светодиодов
Длина кабеля: 15 метров
Монитор
Разрешение экрана: 800x480 точек
Размер по диагонали: 7"" (около 18 см)
Питание: 12В
Регулировки изображения: яркость, контрастность, цветность
❗👉➨ Внимание! С целью развития марки и улучшения потребительских свойств производитель вправе изменять, обновлять и улучшать устройство по своему усмотрению.
❗👉➨ Внимание! Внешний вид устройства, комплектация и характеристики могут быть изменены производителем без предварительного уведомления. Все иллюстрации, приведённые в данной инструкции, являются схематическими изображениями объектов и могут отличаться от их реального внешнего вида. Описание носит справочный характер и не может служить основанием для претензий и рекламаций.

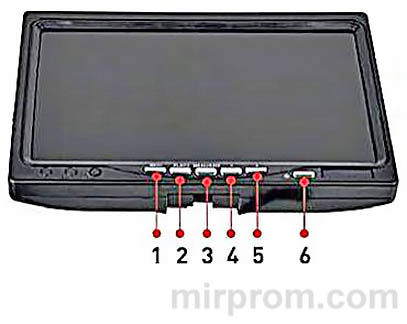

Внешний вид
1. REC / "" -"" (запись / уменьшить) - включение/выключение режима записи, уменьшение числового значения параметра.
2. PLAY / "" +"" (воспроизведение / увеличить) - выбор / воспроизведение, увеличение числового значения параметра.
3. MENU/EXIT (меню / выход) - кнопка для входа/выхода и перемещения по меню настроек.
4. ▶ (вправо) - используется для навигации по меню настроек и быстрого фото.
5. ◀ (влево) - используется для навигации по меню настроек и входа в галерею
6.
- ON/OFF: кнопка включения/выключения экрана монитора

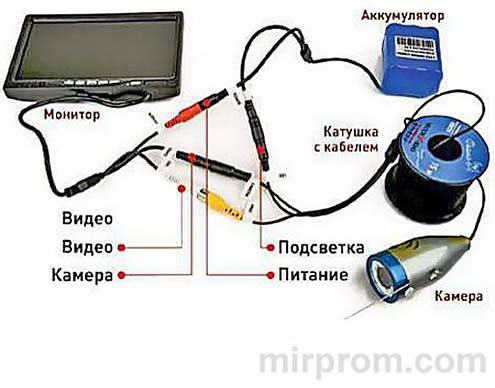

Подключение
В первую очередь подключите аккумулятор к кабелю питания монитора, затем подключите кабель вывода питания и входные AV-разъёмы.
ПРИМЕЧАНИЯ:
После установки новой SD-карты или в случае повреждения SD-карты нажмите на кнопку REC для её проверки. Устройство предложит отформатировать карту памяти. Нажмите кнопку «», чтобы выбрать [Да] или [Нет], а затем нажмите кнопку MENU, чтобы подтвердить свой выбор.
Текущее время и дата всегда отображаются в правом нижнем углу экрана. Кнопка MENU/EXIT также предназначена для выхода из любого режима работы.
Установка поплавка и крючка
Проденьте леску через отверстие на верхней части поплавка, длину лески регулируйте самостоятельно. Затем выберите подходящее место на кабеле камеры и закрепите поплавок (см. рисунок ниже).

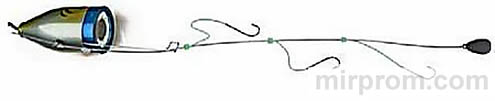

Установка рыболовного крючка
Крепление нескольких крючков: обычно на леску крепится от 2 до 3 крючков в ряд. Каждый крючок должен крепиться на расстоянии 5 см от другого (для достоверности можно посмотреть изображение на экране). Оставьте больше лески для крепления грузика после подсоединения последнего крючка. Параллельное крепление крючков: как правило, на леску крепится 2 крючка, длина лески регулируется в зависимости от прозрачности воды. Избегайте перекручивания крючков в процессе крепления.
Примечание:
Не крепите леску с рыболовным крючком непосредственно на кабель камеры. Это может повредить кабель. Крепите леску в специальную канавку на корпусе камеры.
Необходимо регулярно заряжать устройство, по мере снижения уровня заряда аккумулятора.
Для этого:
1. Извлеките аккумулятор и зарядное устройство из коробки.
2. Подсоедините зарядное устройство к аккумулятору.
3. Подключите зарядное устройство к источнику переменного тока 220В.
Начнётся процесс заряда.
Работа в режиме цифрового видеорегистратора (dvr)

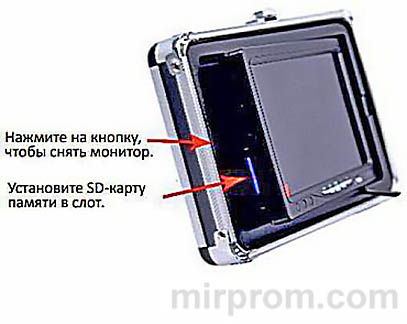

Перед включением функции видеозаписи (DVR) убедитесь, что карта памяти установлена в устройстве. Для этого осмотрите местонахождение карты памяти, расположенное на левой боковой панели монитора (см. картинку ниже).
Ведение наблюдения в режиме dvr
Нажмите кнопку MENU для доступа к настройкам и нажмите её снова для выбора/изменения настроек. Переход между пунктами меню происходит при помощи кнопок ◀ ▶, а для выбора пункта меню используйте кнопку PLAY.
При помощи кнопок REC/- и PLAY/+ происходит уменьшение или увеличение числового значения текущего параметра. В настройках времени и даты нажмите кнопку PLAY, чтобы войти в режим настройки, а затем нажмите кнопки ◀ ▶ для изменения значения времени и даты.
Видеозапись
Нажмите кнопку REC для начала видеозаписи. Для остановки записи снова нажмите эту кнопку.
Воспроизведение видео: нажмите кнопку PLAY для воспроизведения записанного видеофайла, повторное нажатие кнопки остановит воспроизведение. Нажимайте кнопки ◀ ▶ для отображения следующей и предыдущей видеозаписи.
Создание и просмотр фотографий
Нажмите кнопку ◀ ▶, чтобы отобразить снимки, сделанные с помощью камеры, и поочерёдно нажимайте кнопки ◀ ▶ для перехода между фотографиями.
