POLARIS P 50V, P 80V, P100V, PS 30V, PS 40V, PS 50V, PS 65V Электрический накопительный водонагреватель Инструкция

Общие указания и характеристики водонагревателя Полярис

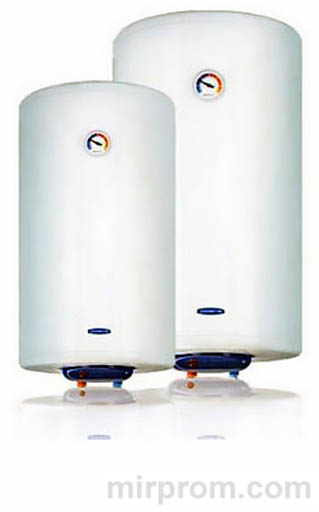

Электрический накопительный водонагреватель Polaris P/PS — стационарный бытовой прибор закрытого типа для нагрева воды ниже точки кипения. Модель Полярис предназначена для использования в квартирах, домах и служебных помещениях с возможностью подключения горячей воды в нескольких точках: ванная, кухня, туалет. Устройство работает от водопроводной сети с давлением 0,05–0,8 МПа и не требует наличия центральной системы ГВС.

Перед эксплуатацией водонагревателя Полярис внимательно изучите данное руководство. Производитель не несёт ответственности за ущерб, вызванный неправильным подключением или нарушением рекомендаций инструкции. Прибор рассчитан на работу без постоянного надзора в помещениях с температурой +1…+40°С и влажностью до 95%.

Технические характеристики моделей

Линейка водонагревателей Полярис включает семь модификаций с объёмом бака от 30 до 100 литров. Все модели работают от однофазной сети 220 В и оснащены защитой от перегрева.

При давлении в водопроводе выше 0,45 МПа обязательна установка понижающего редуктора. Это требование критично для безопасной эксплуатации водонагревателя Полярис и сохранения гарантии.

Требования безопасности при эксплуатации

Электробезопасность — приоритет при установке накопительного водонагревателя. Соблюдение простых правил исключает риск поражения током и повреждения оборудования.

✅ Обязательные условия подключения:

• ✅ Подключение только к однофазной сети 220 В с обязательным заземлением
• ✅ Использование УЗО (устройства защитного отключения) в стационарной проводке
• ✅ Все ремонтные работы — только при отключённом от сети приборе
• ✅ Заземляющий провод должен быть постоянно соединён с клеммой водонагревателя

⚠️ Категорически запрещается:

• ⚠️ Изменять конструкцию прибора или использовать не по назначению
• ⚠️ Включать водонагреватель без полного заполнения водой
• ⚠️ Снимать защитную крышку при подключённом питании
• ⚠️ Использовать нулевой провод вместо заземления или подключать заземление к трубам
• ⚠️ Эксплуатировать прибор при неисправном термостате или давлении выше 0,45 МПа без редуктора
• ⚠️ Закрывать сливное отверстие предохранительного клапана
• ⚠️ Использовать воду из бака для приготовления пищи

Нарушение этих правил аннулирует гарантию и создаёт прямую угрозу безопасности. Модель Полярис оснащена многоуровневой защитой, но она эффективна только при корректном монтаже.

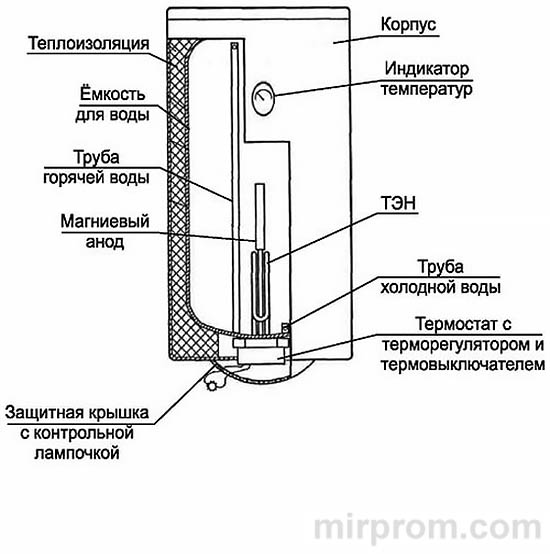

Устройство водонагревателя Polaris

Конструкция водонагревателя Полярис обеспечивает долговечность и энергоэффективность. Бак из стали с стеклоэмалевым покрытием защищён от коррозии, а теплоизоляция из пенополиуретана минимизирует теплопотери.

Ключевые компоненты системы:

• • ТЭН с термостатом — нагрев и поддержание заданной температуры
• • Магниевый анод — защита бака от электрохимической коррозии
• • Термовыключатель без самовозврата — аварийное отключение при 95°С
• • Предохранительный клапан — защита от избыточного давления и обратного тока
• • Индикатор температуры (кроме серии PS) — визуальный контроль режима

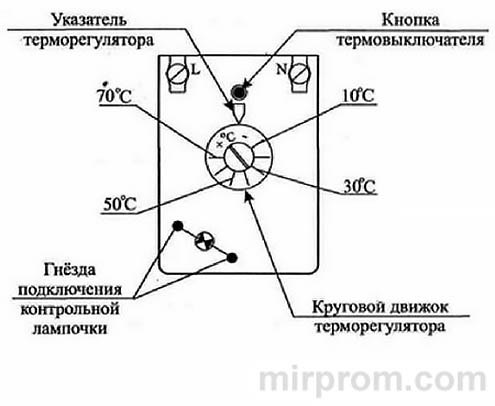

Терморегулятор позволяет плавно настраивать температуру: поворот против часовой стрелки увеличивает нагрев, по часовой — уменьшает. Контрольная лампа на крышке сигнализирует о работе ТЭНа: горит при нагреве, гаснет при достижении заданной температуры.

✅ Принцип работы: холодная вода поступает снизу, вытесняя нагретую воду через верхний выход. При падении температуры автоматически включается ТЭН, поддерживая заданный режим без участия пользователя.

Подготовка к работе: монтаж и подключение

Установку, первый запуск и все сантехнические работы должен выполнять квалифицированный специалист с допуском. Это требование обязательно для сохранения гарантии и безопасности эксплуатации водонагревателя Полярис.

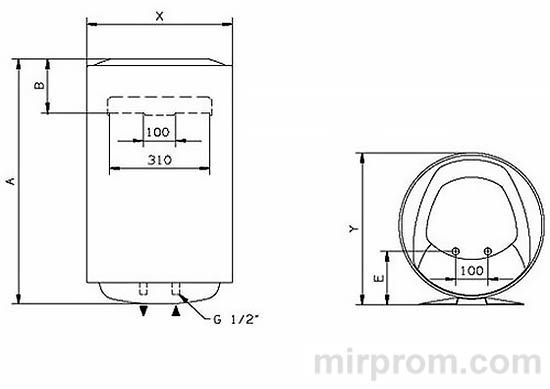

Установка и размещение

Для минимизации теплопотерь размещайте прибор как можно ближе к точкам водоразбора. Обеспечьте не менее 0,5 м свободного пространства спереди и снизу для доступа к съёмным элементам при обслуживании.

Монтируйте водонагреватель на капитальную стену с помощью штатных кронштейнов и крюков диаметром не менее 12 мм. Крепёж должен выдерживать тройной вес наполненного бака. После установки проверьте надёжность фиксации — самопроизвольное смещение недопустимо.

Подсоединение к системе водоснабжения

Подключение выполняется гибкими шлангами или трубами с резьбой ½ дюйма при перекрытой подаче воды. Все соединения должны выдерживать давление до 1,6 МПа и температуру до 100°С.

✅ Алгоритм подключения предохранительного клапана:

1. → Подсоедините тройник к входной трубе водонагревателя (синяя втулка)
2. → На боковой отвод установите сливной кран (рекомендуется)
3. → На нижний отвод через сгон (резьба ≤10 мм) подключите обратный предохранительный клапан
4. → Убедитесь, что сливное отверстие клапана направлено вниз и не замерзает
5. → Подключите трубу отвода горячей воды к выходному патрубку (красная втулка)

⚠️ Важно: перед подключением магистральной трубы пролейте воду несколько минут для удаления возможного мусора, способного повредить клапан. Во время работы через сливное отверстие клапана может просачиваться вода — это нормально, отверстие должно оставаться открытым.

🟣 Главное правило: не перепутайте входы! Синяя втулка — холодная вода, красная — горячая. Ошибка приведёт к поломке прибора.

Электрическое подключение

Перед подключением мастер обязан проверить соответствие параметров сети, надёжность проводки и наличие УЗО. Подключение выполняется кабелем сечением не менее 3×1,5 мм².

✅ Критические требования:

• ✅ Кабель не должен нагреваться выше 80°С по всей длине
• ✅ В цепи обязательно наличие УЗО с расстоянием между контактами ≥3 мм
• ✅ Включение ТЭНа допускается только после полного заполнения бака водой

Нарушение последнего пункта приводит к мгновенному выходу нагревательного элемента из строя. Гарантия на такие повреждения не распространяется.

Порядок работы и первый запуск

Правильная последовательность действий при первом включении определяет долгую и безопасную эксплуатацию водонагревателя Полярис.

Первое проверочное включение

Заполнение бака водой — обязательный этап перед подачей питания.

1. → Закройте запорный вентиль горячей воды из магистрали
2. → Откройте вентиль холодной воды из магистрали и подвода к водонагревателю
3. → Откройте вентиль горячей воды на приборе
4. → Откройте кран горячей воды у потребителя
5. → Дождитесь стабильного потока воды — это сигнал полного заполнения бака
6. → Закройте кран потребителя

Только после этого включите водонагреватель в сеть. Проверьте цикл «нагрев–отключение»: при достижении заданной температуры термостат отключит ТЭН, контрольная лампа погаснет. После успешного теста отключите прибор для установки рабочего режима.

Установка рабочего режима

Для изменения температуры снимите пластмассовую крышку и отрегулируйте терморегулятор. Установите крышку на место, закрепите и включите прибор в сеть. Рекомендуемая температура для бытового использования — 55–60°С: достаточно для комфорта и минимизирует образование накипи.

Слив воды из водонагревателя

При необходимости профилактики или консервации на зиму:

1. → Отключите прибор от электросети
2. → Перекройте вентиль подвода холодной воды
3. → Откройте кран горячей воды на приборе и у потребителя
4. → Откройте сливной кран и слейте воду

⚠️ Важно: если водонагреватель не будет использоваться зимой (например, на даче), обязательно слейте всю воду во избежание разрыва бака при замерзании.

Техническое обслуживание

Регулярный уход продлевает срок службы водонагревателя Полярис и сохраняет эффективность нагрева.

✅ Наружный уход:

• ★ Протирайте корпус мягкой тканью с мыльным раствором
• ★ Не используйте абразивы, спирт, бензин и другие растворители

✅ Периодическое обслуживание (выполняет специалист):

1. → Не реже раза в год проверяйте состояние магниевого анода
2. → При уменьшении диаметра анода до 7 мм — замените его
3. → Раз в год (зависит от жёсткости воды) удаляйте накипь с ТЭНа
4. → Контролируйте исправность заземления, термостата и сантехнических соединений

Перед любыми работами по обслуживанию обязательно отключайте прибор от сети. Периодический уход не входит в гарантийное обслуживание и оплачивается отдельно.

Возможные неисправности и методы устранения

Все ремонтные работы должны выполняться только специалистами авторизованных сервисных центров. Самостоятельный ремонт аннулирует гарантию.

При возникновении любой неисправности: немедленно отключите водонагреватель от сети, перекройте подачу холодной воды и обратитесь в сервисную службу. Не эксплуатируйте прибор с признаками неисправности — это опасно.

Водонагреватель Полярис — надёжное решение для автономного горячего водоснабжения. Соблюдение инструкции по установке, эксплуатации и обслуживанию гарантирует многолетнюю безаварийную работу и комфорт в вашем доме.
